8x26和891x簡易配置說明
2022-11-08 10:13:55
一．示例： 8x34當協調器，891x當路由器或終端，二者互相通訊。
二．參數的配置：
1. 891x：

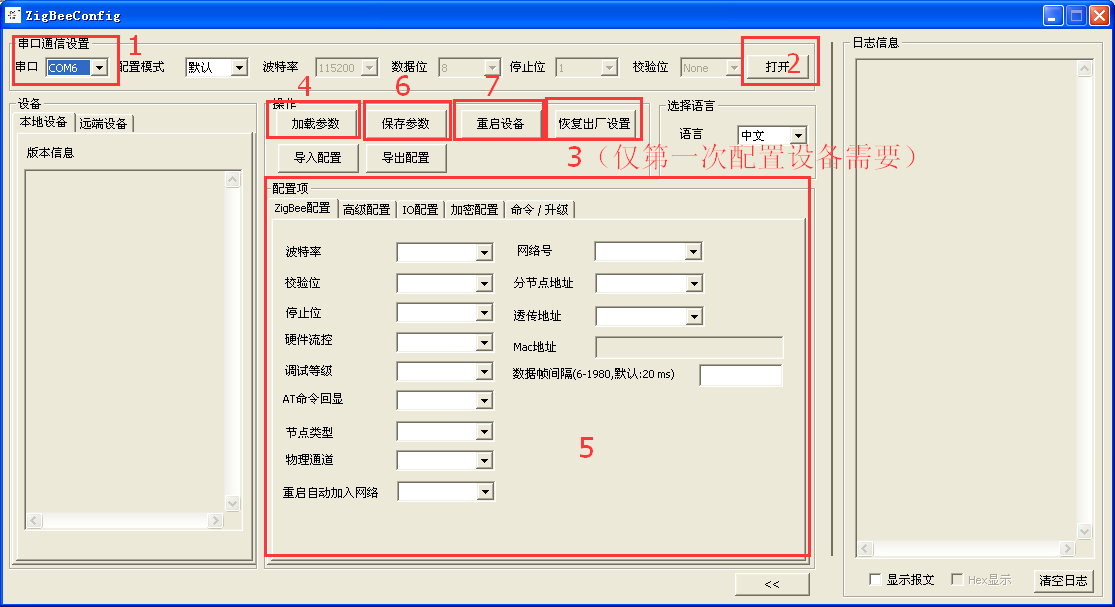

（1）配置工具的簡易配置步驟：

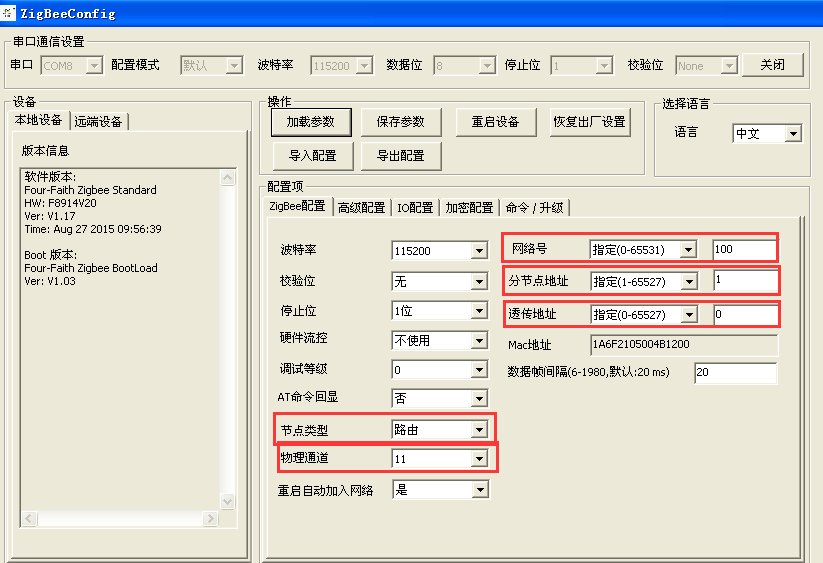

（2）將891x設置成“路由”節點：

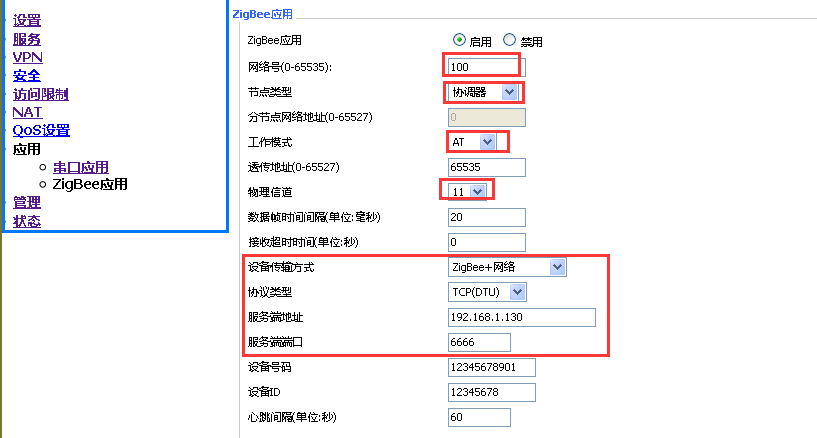

2. 8x34：在web配置界面中，選擇“應用”里的“zigBee應用”，并啟用。
（1）將8x34設置成“協調器”，工作模式為“AT”，這時“透傳地址”就失效了

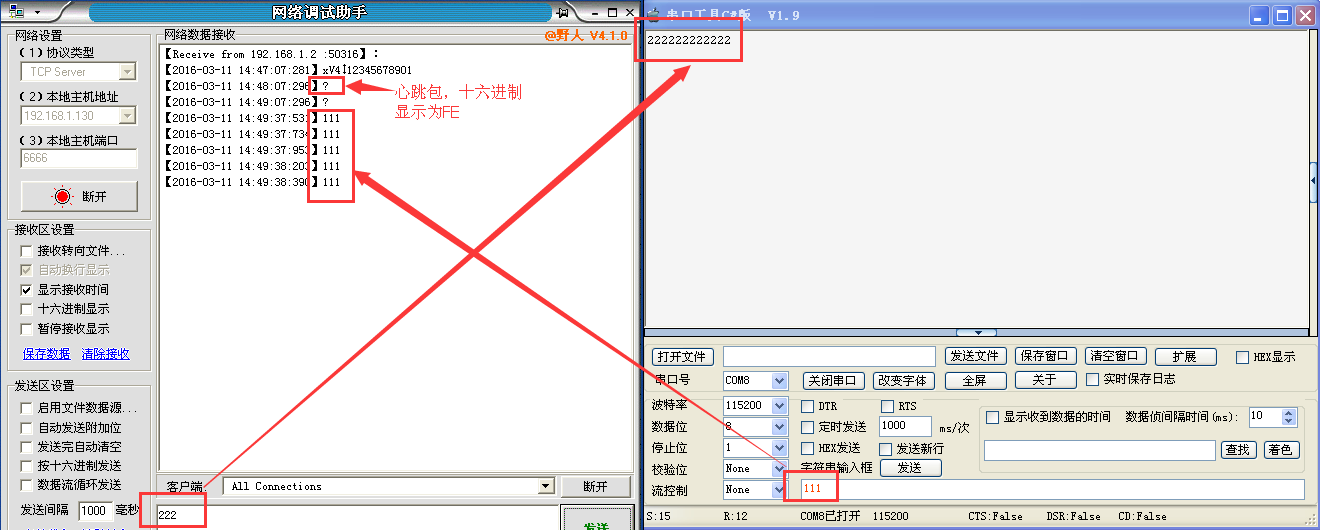

測試1：使用一臺pc機，打開“網絡調試助手”從8x34 的lan口接收數據（本地ip和端口這兩個參數與路由器里面設置好的lan ip和設定的一個端口號一致），串口工具往891x串口發送數據，實現互相通訊。
（2）將8x34設置成“協調器”，工作模式為“主從”（即點對點透傳模式）：
測試2：用“網絡調試助手”從8x34 lan口接收數據，串口工具往891x串口發送數據，實現互相通訊。
三．具體參數說明：
判斷ZigBee設備處于同一個網絡的標志是：網絡號和物理信道一致，相當于處在同一局域網下的設備才能互相通信，如上圖網絡號都為100，物理信道都為11。這樣盡管是不同廠家同種設備，也不會有影響，因為處于同一網絡的概率非常之小；同時也可以大大減小同頻段wifi、藍牙的干擾。
一個ZigBee網絡有且只能有一個協調器，它起到組網的作用，這樣其他的ZigBee設備（路由或終端）才能找到相應的網絡并加入。
分節點地址即為設備ID號，好比每個人都對應一個唯一的身份證號，所以一個網絡中要是有多臺設備，則分節點地址是不可重復的。協調器的分節點地址固定為0，程序上已定死，不可設置！
透傳地址即為最終目的地址。如上圖的配置中，協調器的透傳地址是1，則8x34的數據就會發給891x ；路由節點的透傳地址是0，則 891x 出來的數據只會發給8x34。
AT模式下，需要使用at命令去發送數據，可以實現點對多點的通訊。具體at指令可以參考相關說明書。
