IEC 104

2023-11-07 18:18:33

一、測試環境：

1、網關F3X26Q用專網卡上網，專網IP為10.250.60.104；

2、電腦和專網卡在同一個局域網，可以訪問到專網卡的IP；

網關F3X26Q的串口接MODBUS從站；

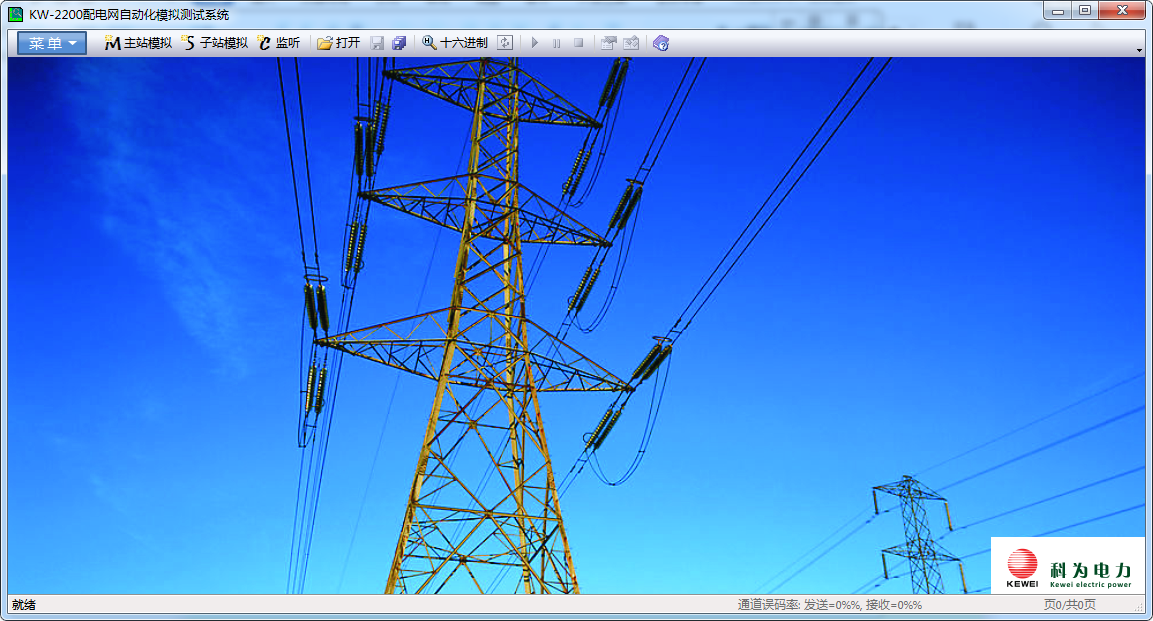

測試軟件：KW-2200-now配電網自動化模擬測試系統

PMA通信協議分析及仿真軟件

二、MODBUS RTU采集配置

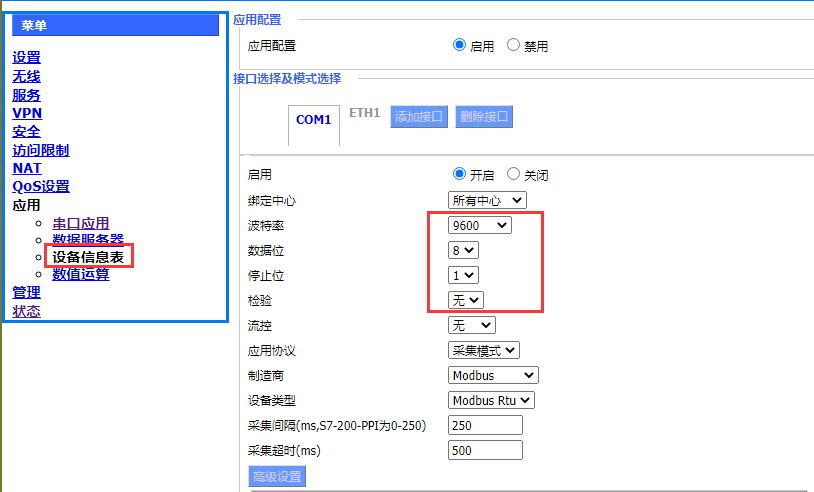

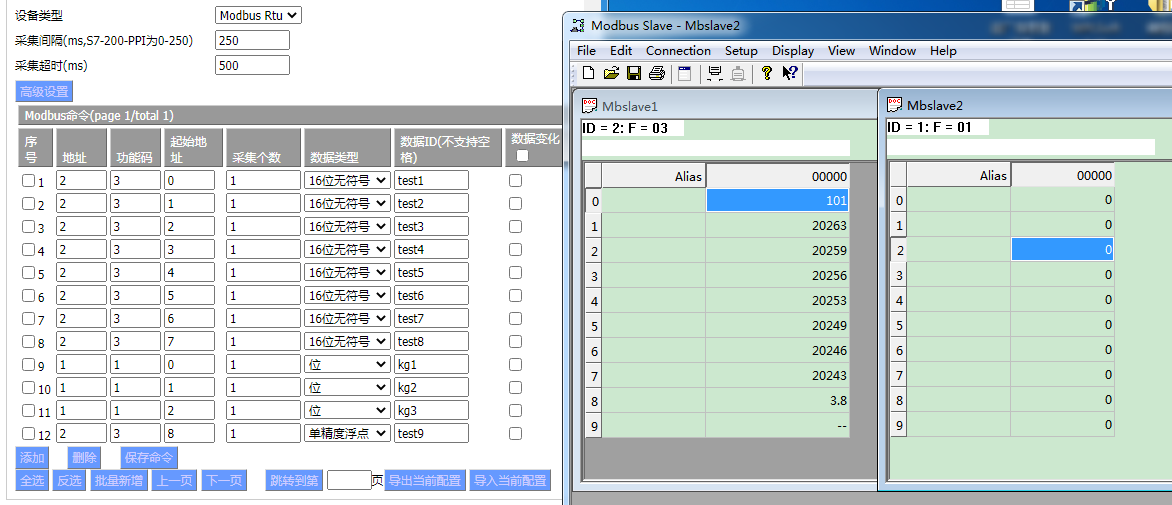

1、應用——設備信息表，配置對應的MODBUS從站串口參數；

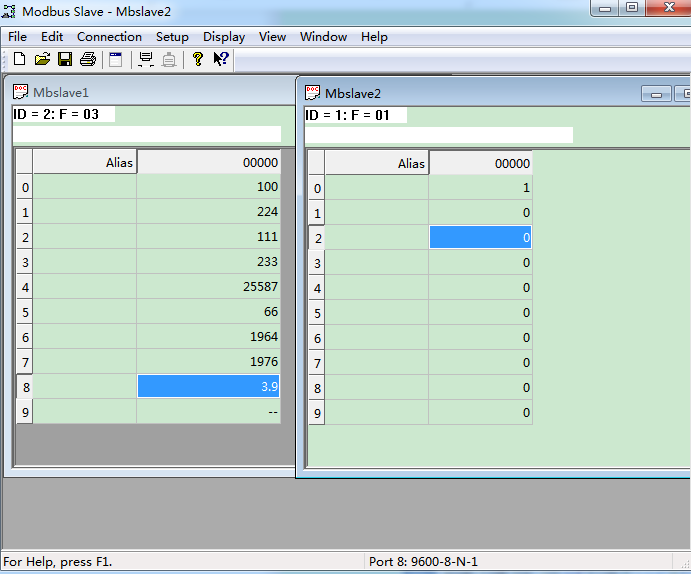

分別定義幾個功能碼03和01的寄存器地址采集

三、104規約格式上報配置

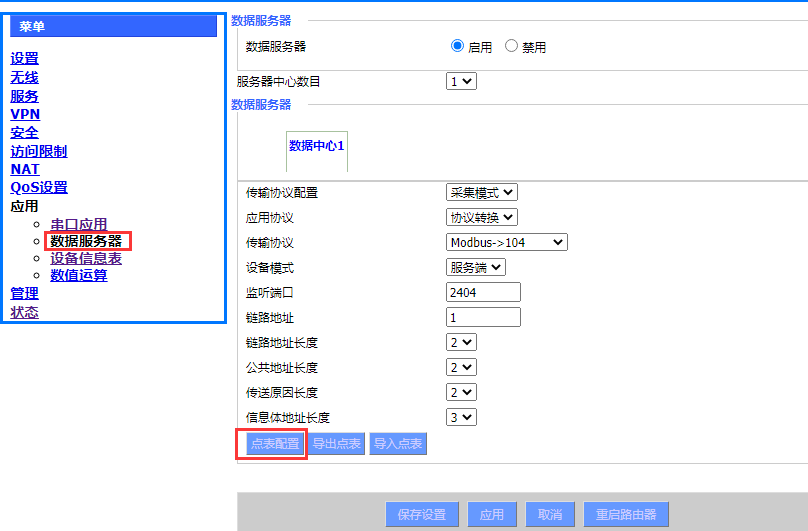

1、配置完后點擊——點表配置；

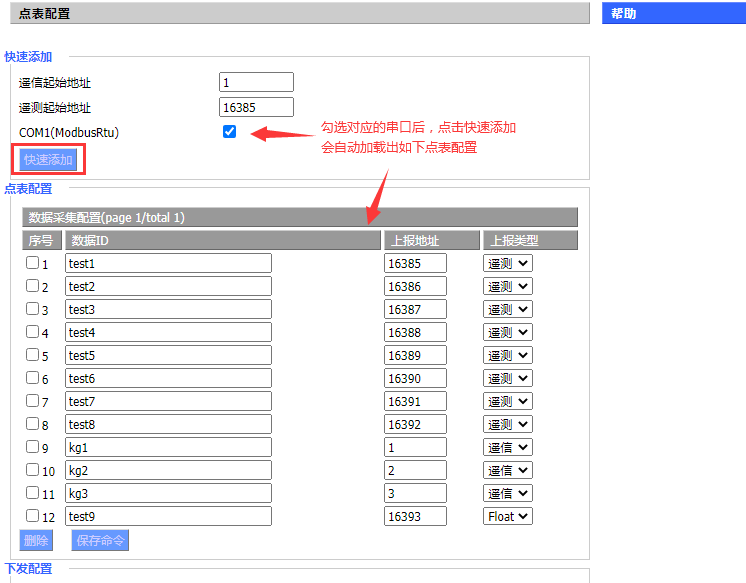

2、勾選剛剛MODBUSRTU采集的對應串口，點擊快速添加，會自動加載出點表配置頁面；

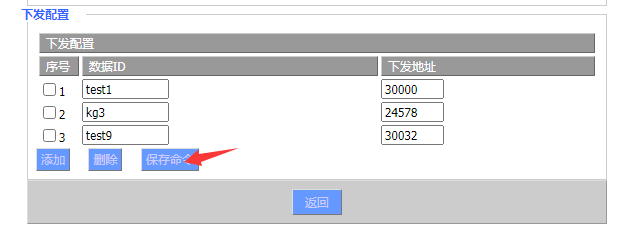

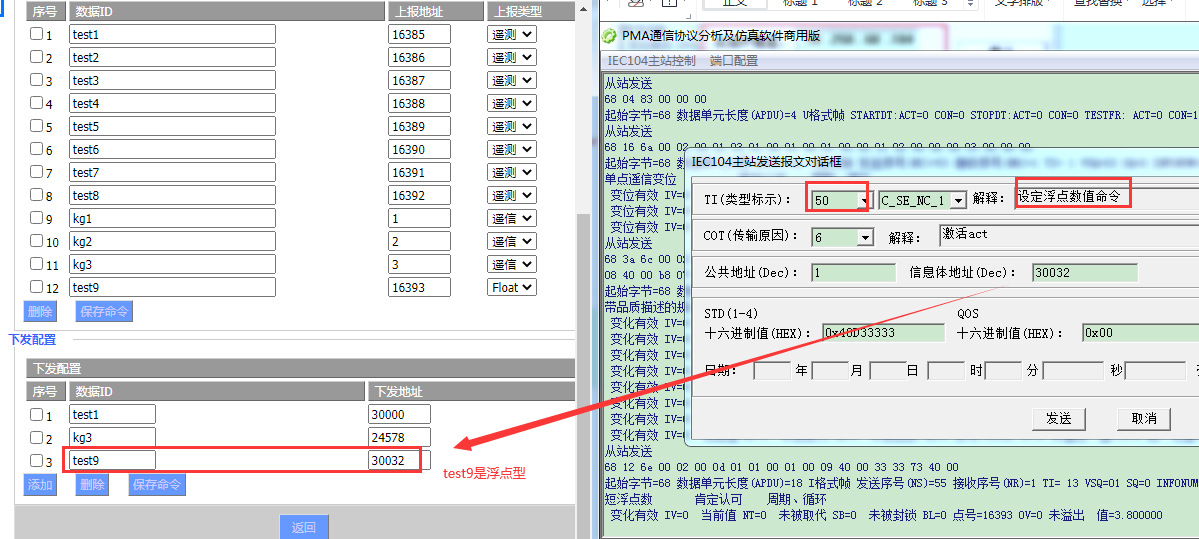

3、我們手動在下發配置中，添加下需要遙控和遙調的數據ID和104下發地址；

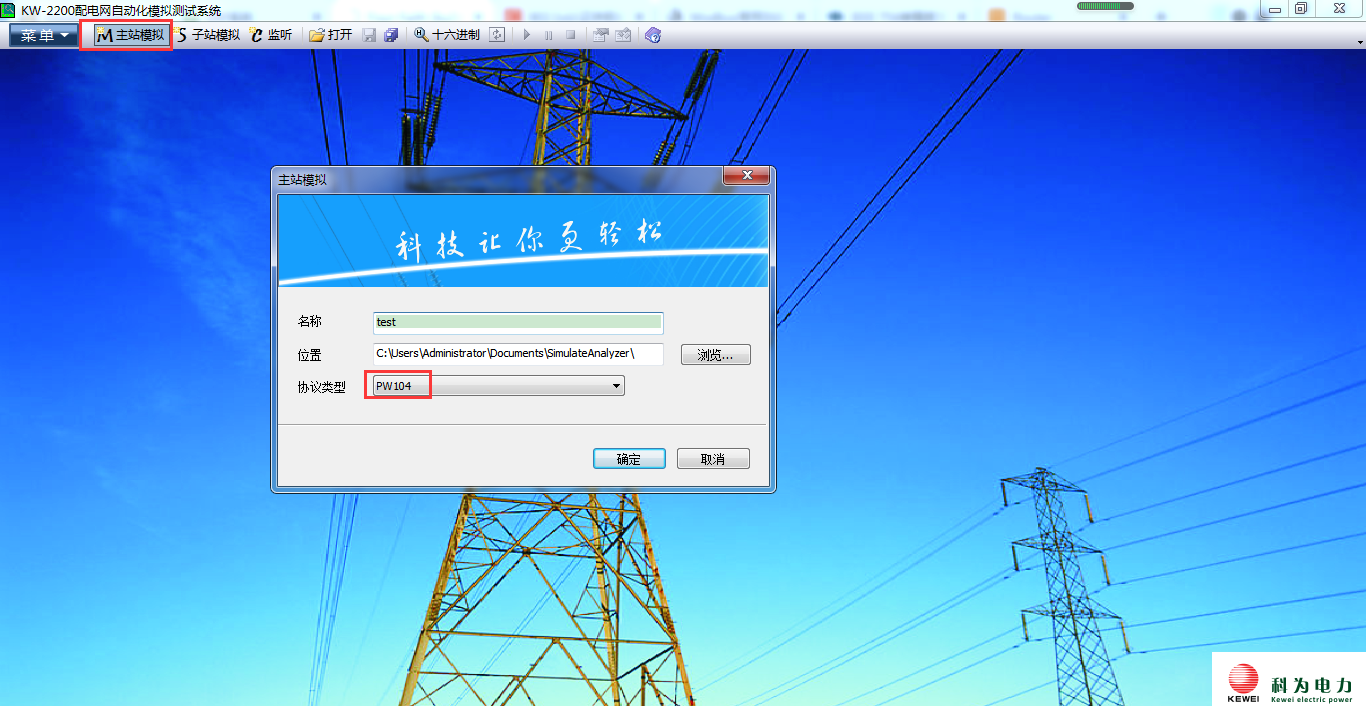

四、104模擬軟件配置

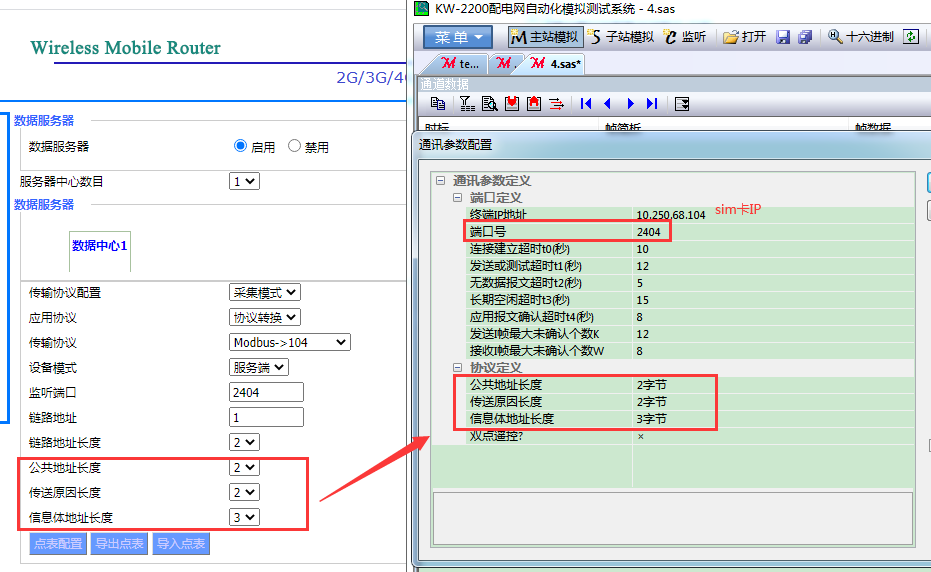

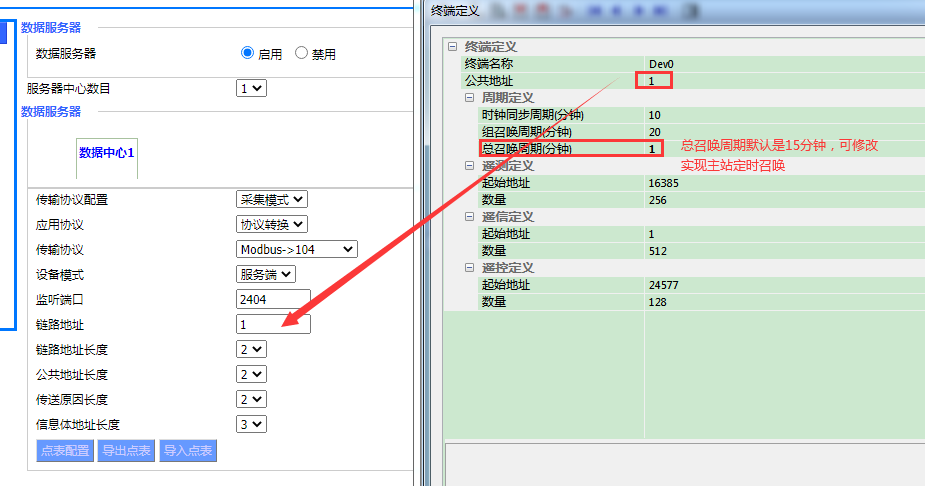

1、相關連接參數配置：

2、點擊啟動，即可看到對應的遙測和遙信的值；

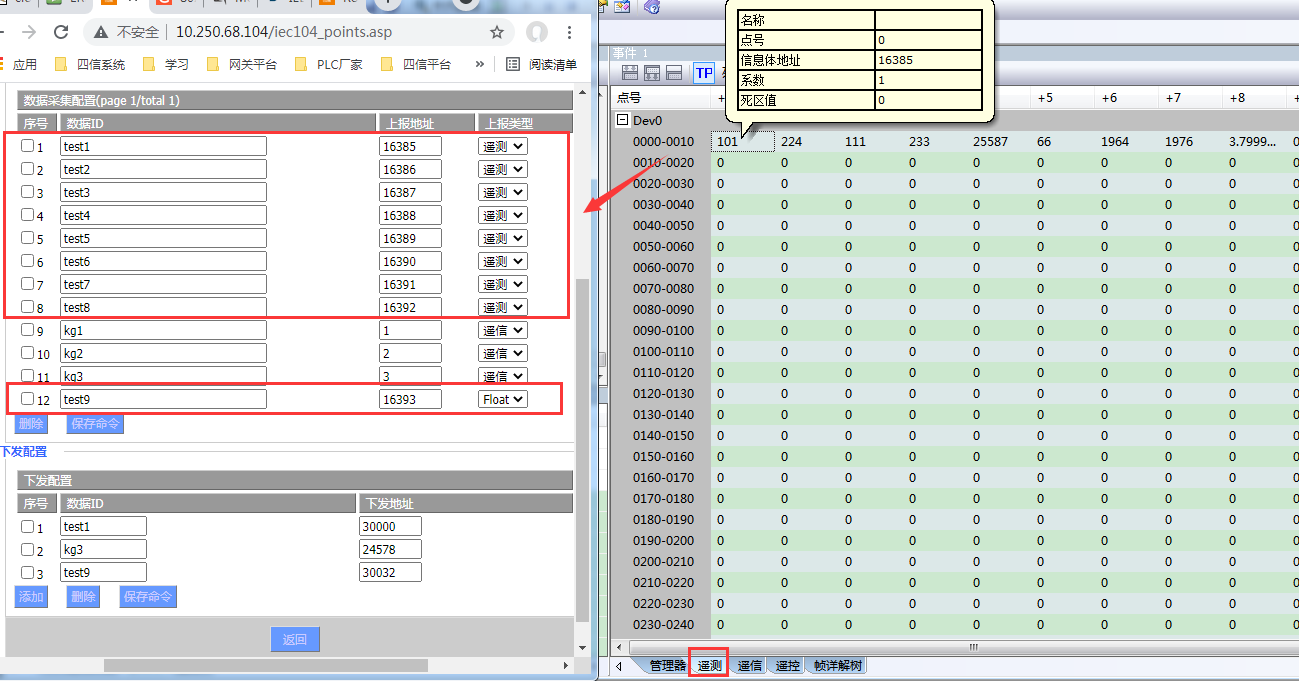

遙測：

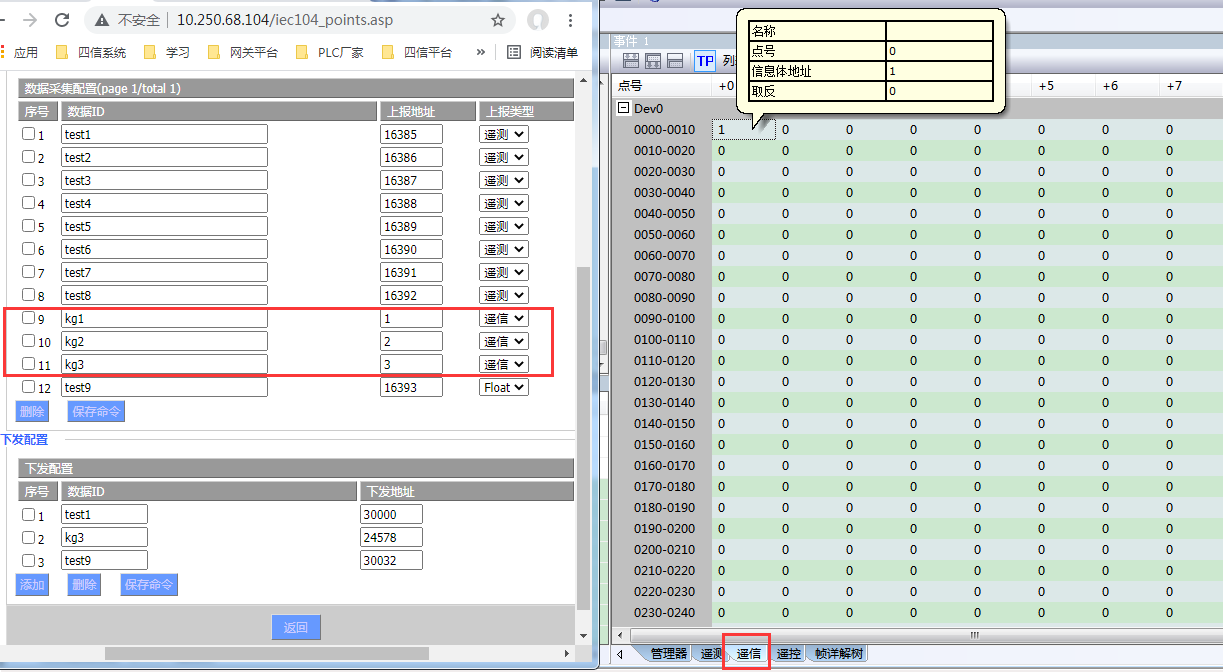

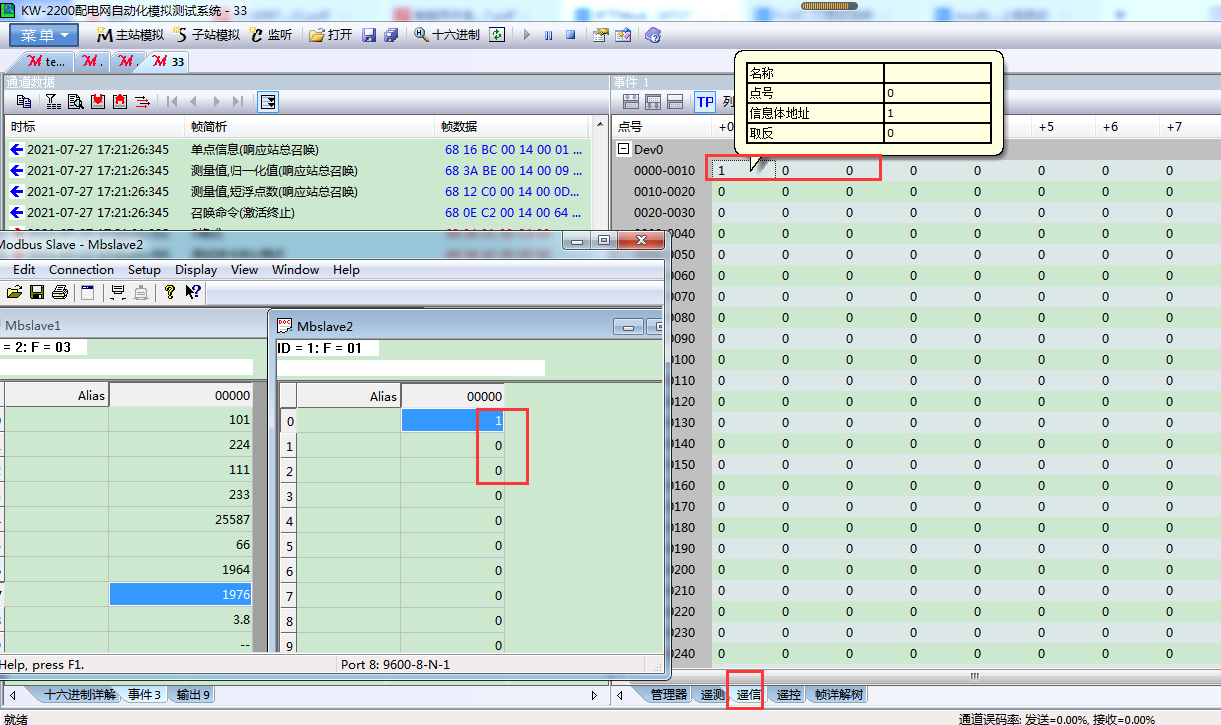

遙信:

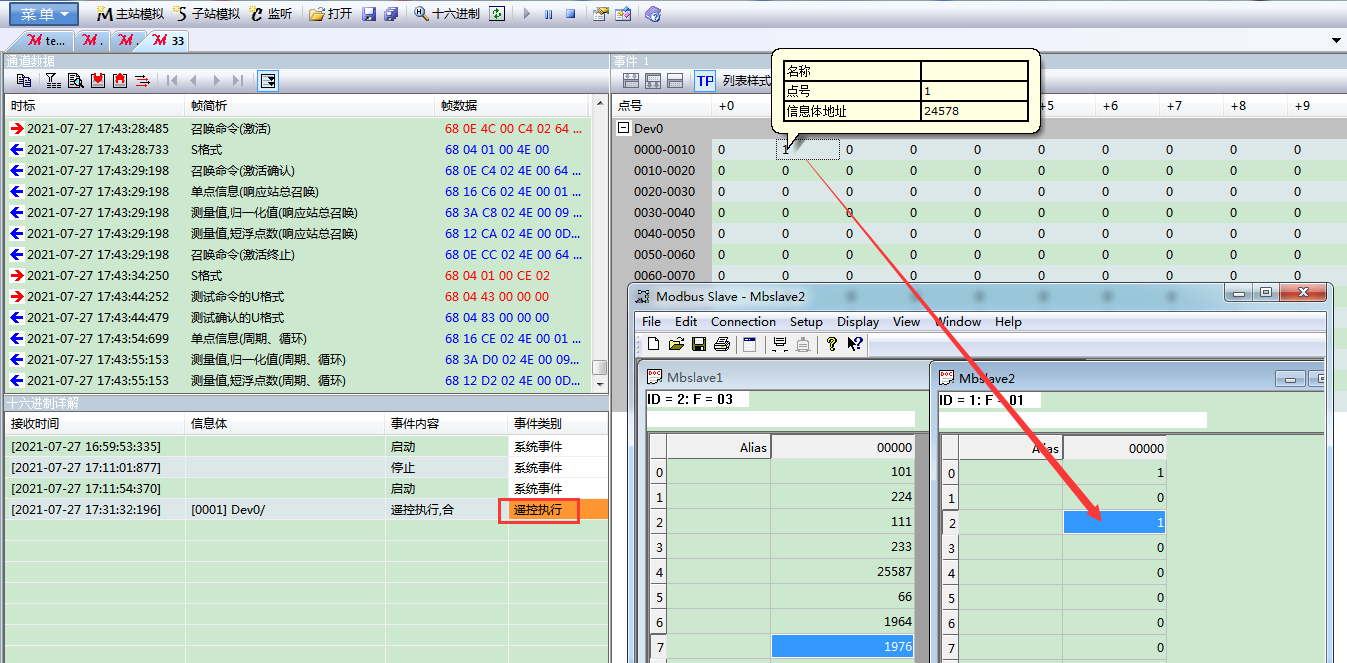

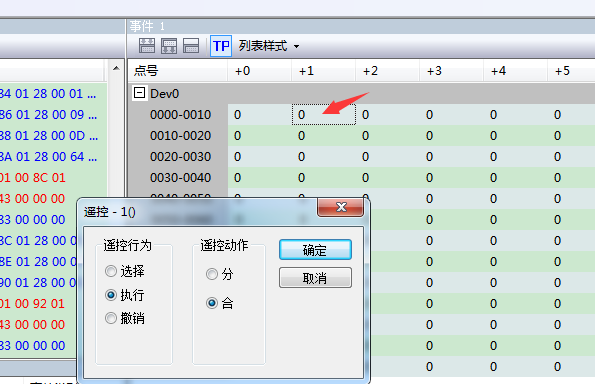

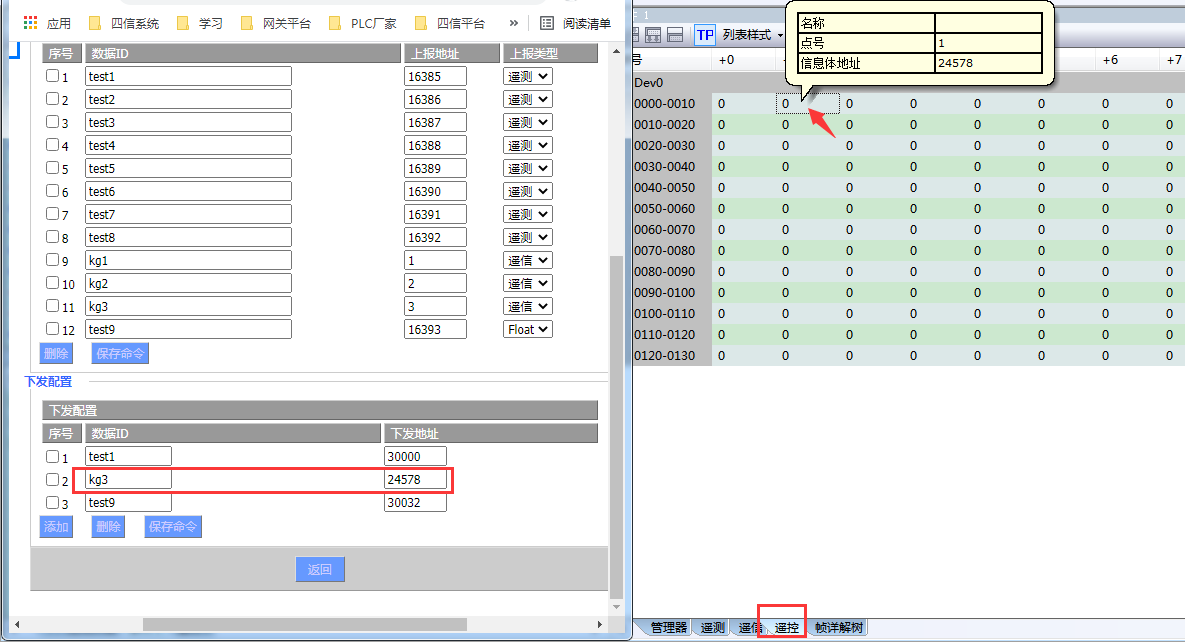

遙控，選擇對應的下發配置地址，雙擊進行遙控操作

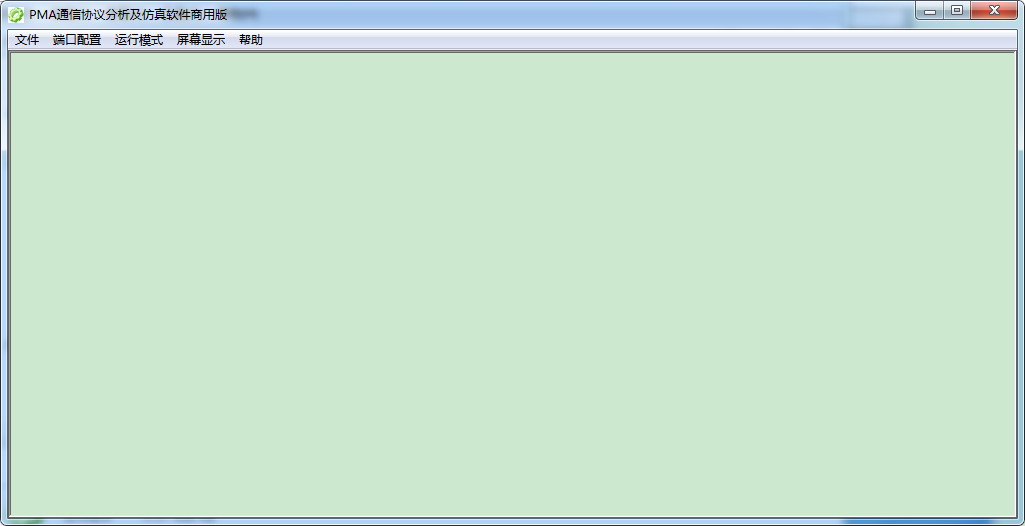

遙調：PWA軟件-文件-選擇104規約，配置從站地址為網關SIM卡IP，公共地址為1，確定；端口配置-連接；

IEC104主站控制—更多報文發送

設置遙調（16位無符號）:

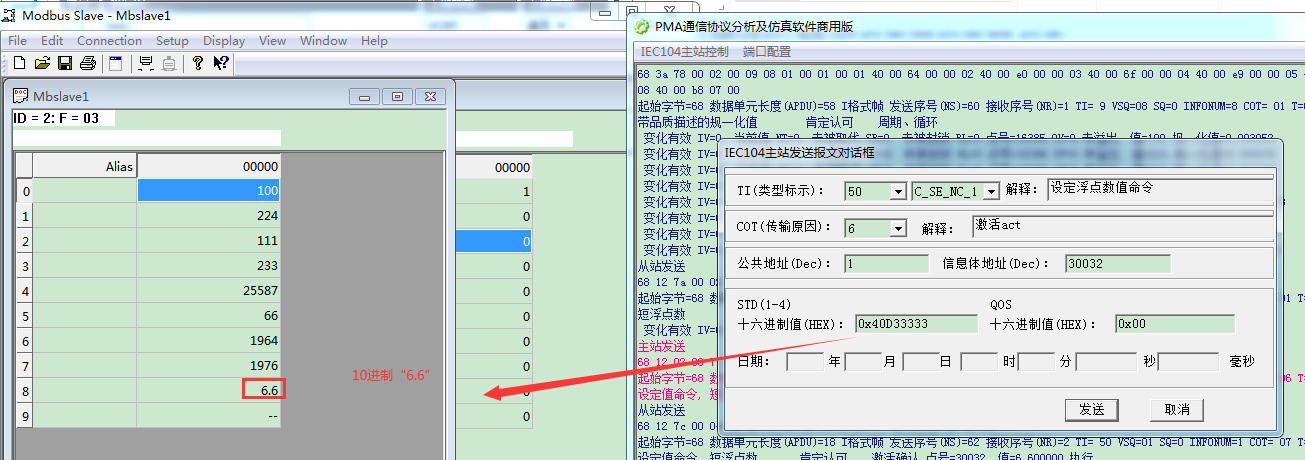

設置遙調（浮點型）：
