永宏PLC

2023-11-25 15:54:18

永宏

1 串口

文檔講解為永宏通信協議示例：

一、接線說明

1、四信網關和永宏FBS系列的PLC，通過串口連接，PLC的串口與網關串口相連；

注：RS232/RS485則按照對應線序相連，編程口則經過永宏編程線轉232與網關相連；

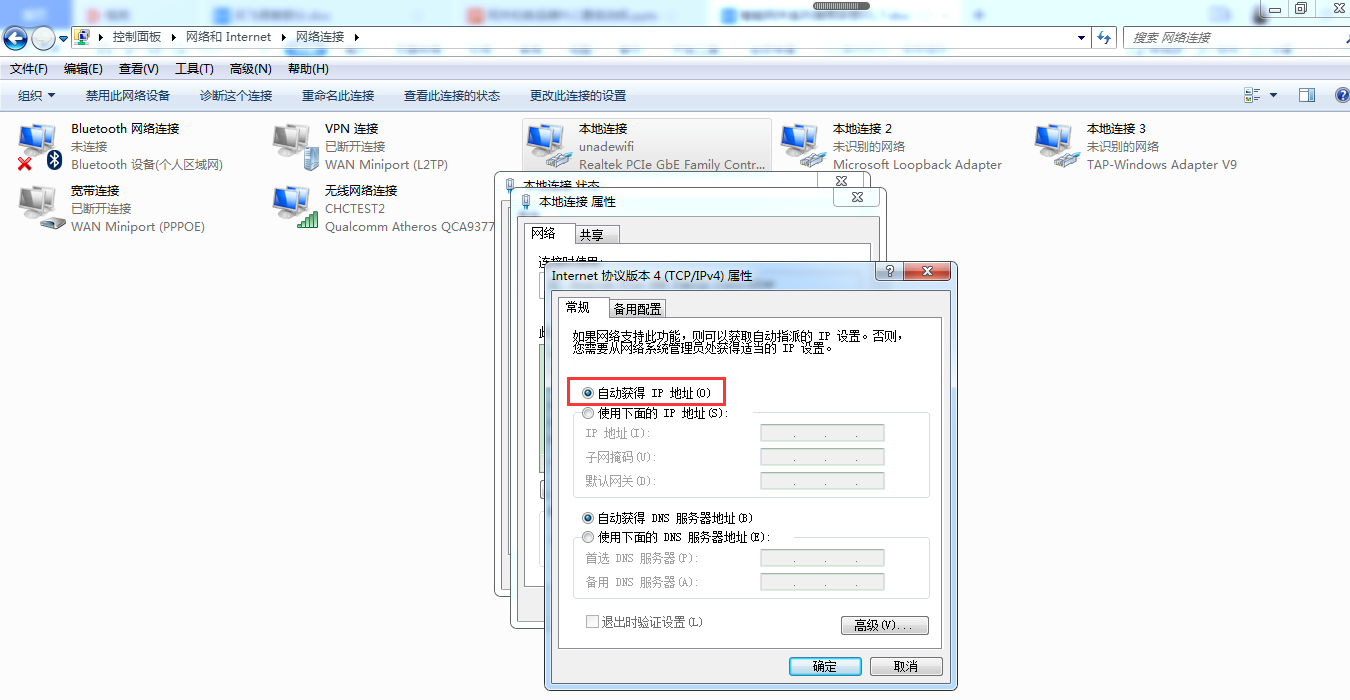

2、電腦的網口通過網線接到網關的 LAN 口，電腦本地連接設置為自動獲得IP地址；

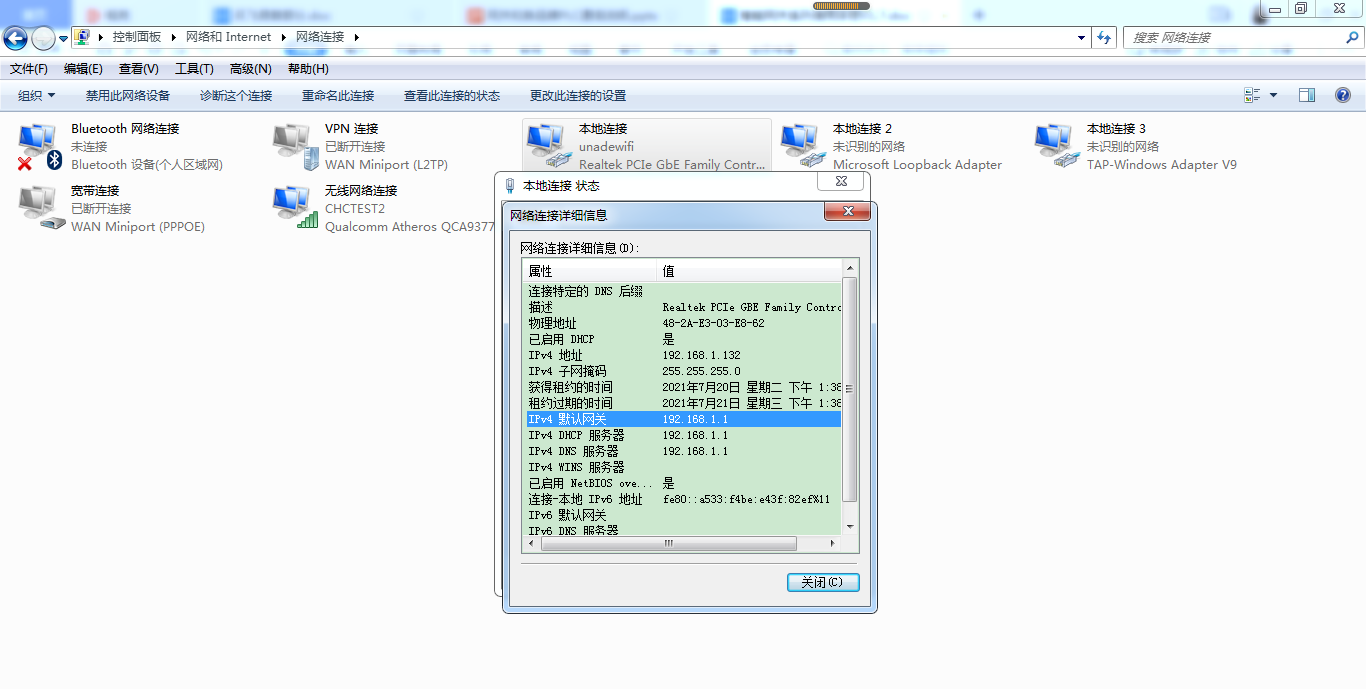

3、雙擊電腦本地連接，詳細信息，IPV4 默認網關即為四信網關的 LAN IP，默認G100的

LAN IP是192.168.4.1，其他型號的網關LAN IP是192.168.1.1。

二、PLC的設置

1、打開永宏編程軟件，PLC—設定—站號，可查看PLC站號地址；

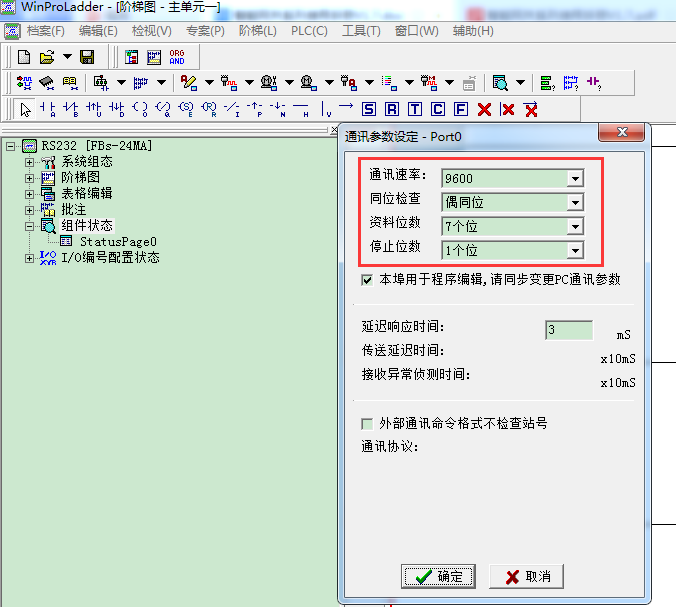

2、PLC—設定—Port通訊參數，配置與網關通訊的串口參數為9600 7偶1；

三、網關的設置

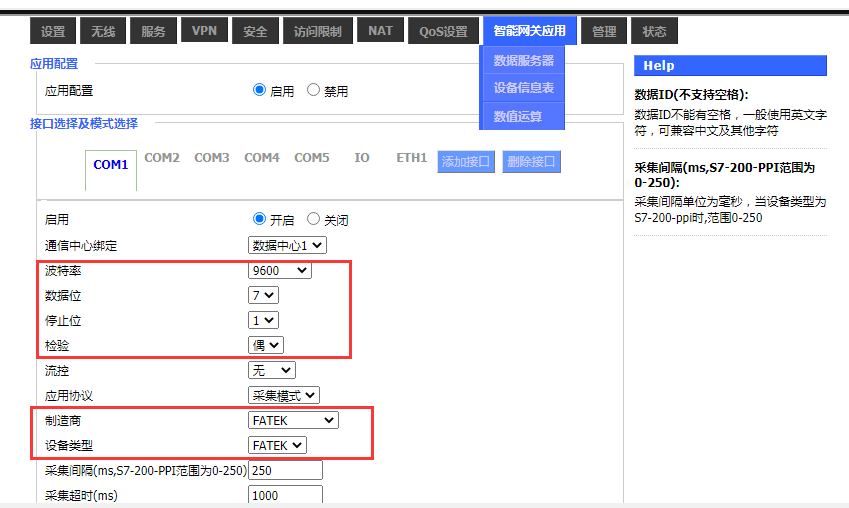

1、瀏覽器輸入四信網關的 LAN IP 進配置頁面，智能網關應用—設備信息表，應用配置 —啟用，選擇對應連接PLC的串口—開啟，選擇永宏串口驅動，配置串口參數，保存設置；

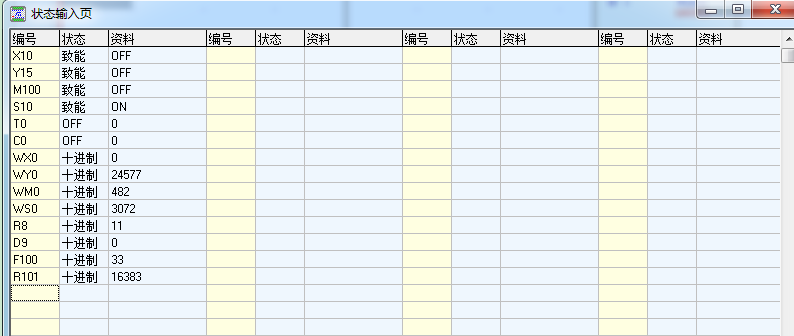

2、以如下點表配置為例，講解如何配置點表；

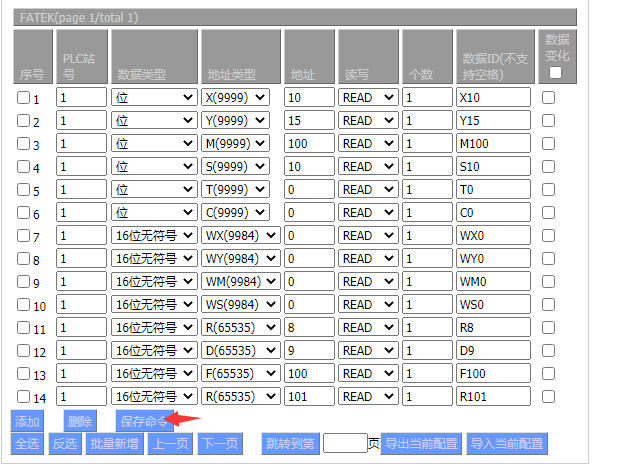

3、PLC 站號和 實際PLC站號保持一致，PLC站號為1，數據類型、地址類型、地址和實際點表保持一致，數據 ID 可自定義，配置后點擊保存命令；點擊保存設置——應用。

四、狀態查詢

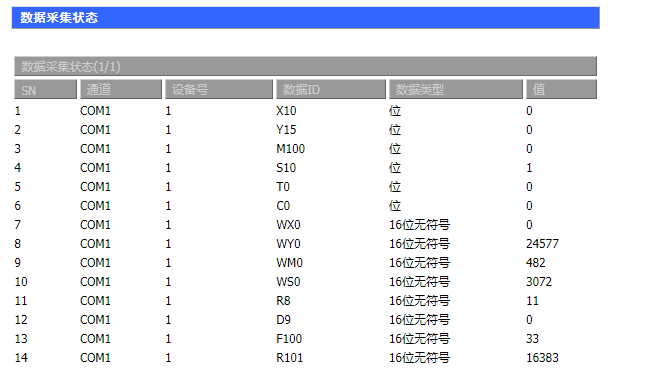

點擊狀態—智能網關應用狀態—數據采集狀態，可以查看采集 PLC 數據狀態。

2 網口

一、接線說明

1、四信網關和永宏FBS系列的 PLC，通過網線連接，PLC和網關LAN口需在同一個網段；

2、電腦的網口通過網線接到網關的 LAN 口，電腦本地連接設置為自動獲得 IP 地址；

3、雙擊電腦本地連接，詳細信息，IPV4 默認網關即為四信網關的 LAN IP，默認 G100 的

LAN IP 是 192.168.4.1，其他型號的網關 LAN IP 是 192.168.1.1。

二、PLC的設置

注：PLC無需特殊配置，默認端口為500，如下圖FBS的PLC的IP地址為192.168.1.3，

端口為500.

三、網關的設置

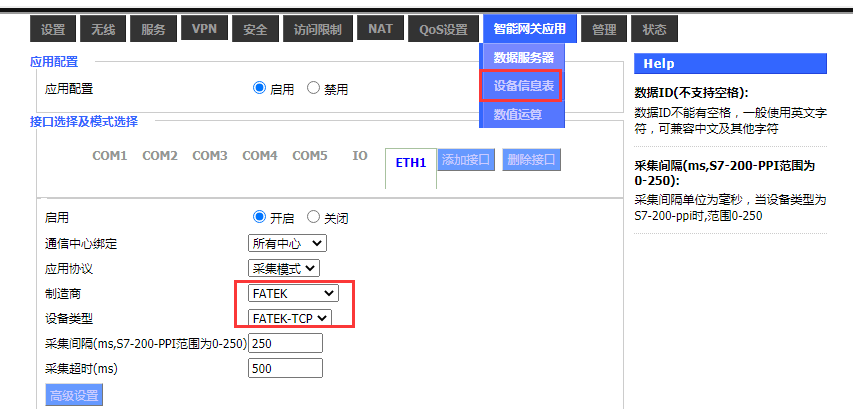

1、瀏覽器輸入四信網關的 LAN IP 進配置頁面，智能網關應用—設備信息表，應用配置 —啟用，ETH1—開啟，保存設置，選擇FATEK-TCP驅動，保存設置；

2、TCP 設備管理中，添加設備，IP 地址為 PLC IP，端口號為 500，PLC ID為自定義，可直接設置為IP地址末位，PLC ID用于與PLC 站號做綁定；

3、以下列采集點為例，講解配置方法；

4、點擊添加，新增采集點，PLC 站號和 PLC ID 保持一致，數據類型、地址類型、地址和實際點表保持一致，數據 ID 可自定義，配置后點擊保存命令；點擊保存設置——應用；

四、狀態查詢

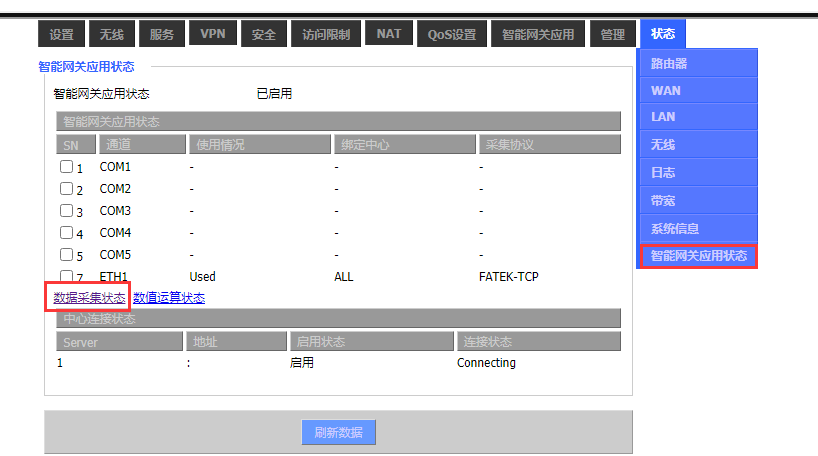

點擊狀態—智能網關應用狀態—數據采集狀態，可以查看采集 PLC 數據狀態。
