一、視頻服務器NVR使用說明

1、NVR接線說明

（1）NVR100/NVR110采用直流供電9-60V

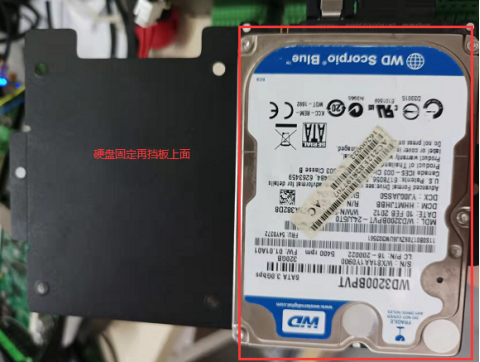

（2）NVR100硬盤接線說明

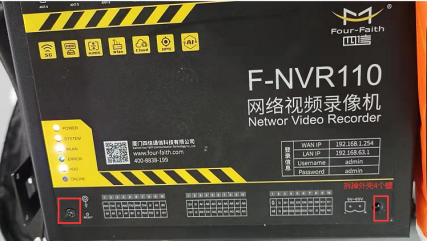

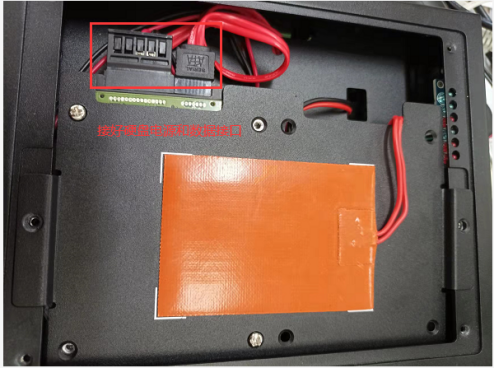

（3）NVR110硬盤接線說明：

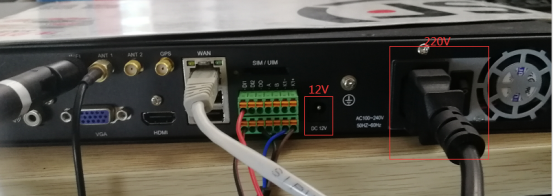

（4）NVR200標準是220V供電，支持12V直流供電（穩定直流電源）

（5）NVR200硬盤接線說明

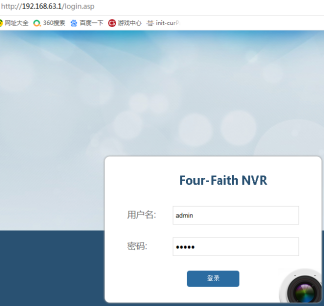

2、登錄NVR200設備

一般攝像頭默認出廠地址是192.168.63.1，配置時候和電腦設置一個同網段地址比如192.168.63.200，IE（建議IE11以上）或者360瀏覽器（極速模式）登錄網頁配置，出廠初始用戶名admin，密碼admin。

注意：IE查看視頻需要先安裝插件（安裝插件需要關閉瀏覽器和殺毒軟件）：

3、NVR添加攝像頭

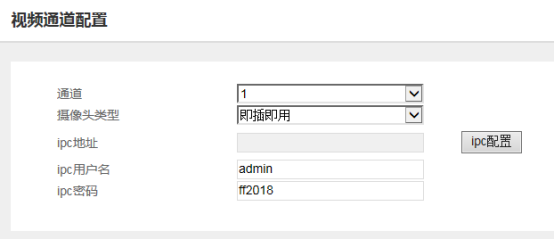

視頻通道配置：

即插即用：使用四信IPC攝像頭選擇即插即用，不用配置攝像頭，插上去即可查看視頻。

選擇實際通道，假設攝像頭接在LAN1下就選擇通道1。

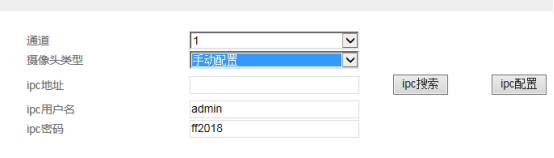

手動配置：選項針對采用國標協議的非四信攝像頭設備，手動配置攝像頭地址等參數（用戶名和密碼必須選擇支持onvif協議的用戶名）。

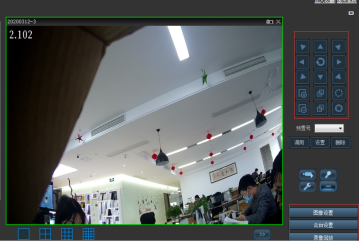

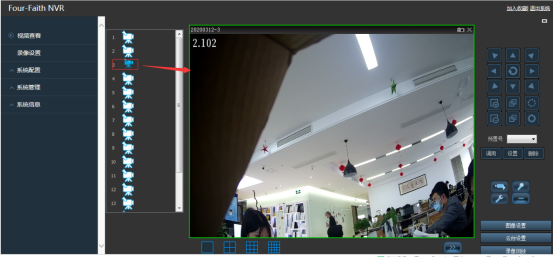

4、登錄頁面：視頻查看

（1）選擇掛載的攝像頭通道（這里攝像頭接到lan3所以選擇通道3），可以查看本地實時視頻。

• 右側可以設置圖片參數、查詢錄像回放、云臺方向變焦等參數設置（沒有云臺無需設置）。

5、錄像回放和抓拍

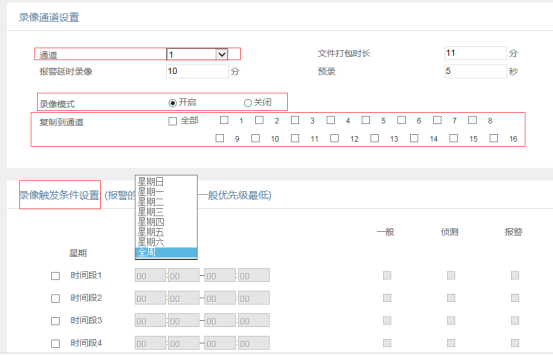

• 錄像功能設置

錄像設置---錄像通道：設置每個通道錄像的參數，報警延時、預錄等

錄像模式：開啟或者關閉

復制到通道：可以將1個通道參數同時復制到所以通道

錄像觸發條件設置：選擇時間節點和時段

窗體頂端

（2）抓拍設置

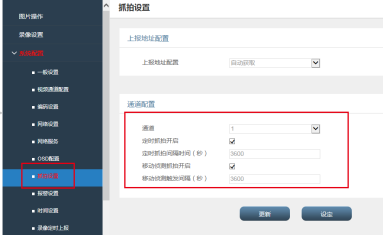

①抓拍設置---通道配置：設置開啟抓拍、抓拍時間、移動偵測抓拍開啟和時間

6、系統配置

系統配置包括：一般配置、視頻通道配置、編碼設置、網絡設置、網絡服務、OSD配置、抓拍設置、報警設置、時間設置、錄像定時上報等參數。

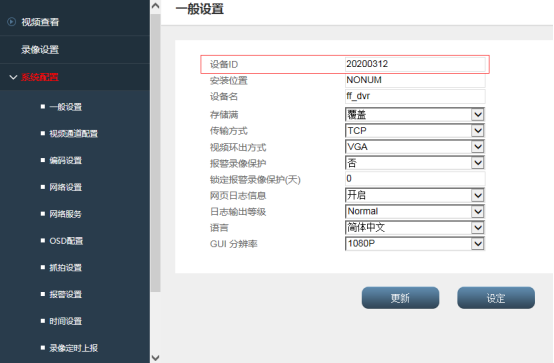

（1）一般配置：設置設備連接平臺ID（ID必須是先在平臺生成的）、傳輸方式、視頻環出方式等。

（2）網絡設置：配置NVR設備連接網絡方式，支持有線、wifi、4G方式。

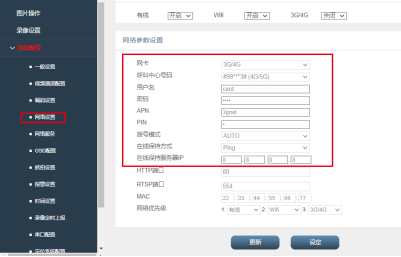

①無線聯網參數

瀏覽器網頁登錄攝像頭默認192.168.63.1 ，用戶名/密碼admin  admin；

網絡設置---網卡--3G/4G，設置相應的呼叫中心、用戶名、密碼、APN、在線保持等參數。

②有線聯網參數

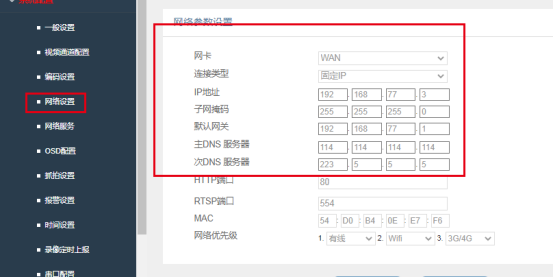

  網絡設置---網卡---WAN，設置IP地址、掩碼、網關等參數。

（3）網絡服務器：設置設備連接平臺信令服務器地址和視頻設備ID、GPS參數

（4）NVR連接視頻平臺介紹

瀏覽器登錄四信視頻平臺（賬號和地址需要找我司商務申請）

①創建設備

終端管理---設備列表---新增設備：配置設備編碼、設備名稱、部門、通道數、設備類型、協議類型（四信），生成設備編碼，需要配置到NVR云平臺配置上面。

②四信私有協議連接平臺參數設置

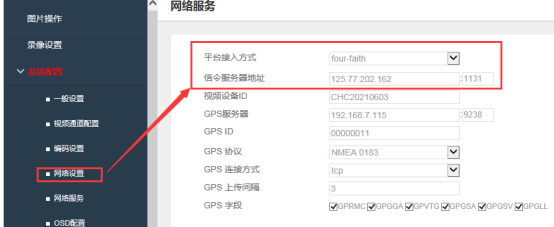

設置ID：一般配置設置ID（該ID平臺創建編碼）

設置連接平臺參數

網絡服務---平臺接入方式：選擇四信

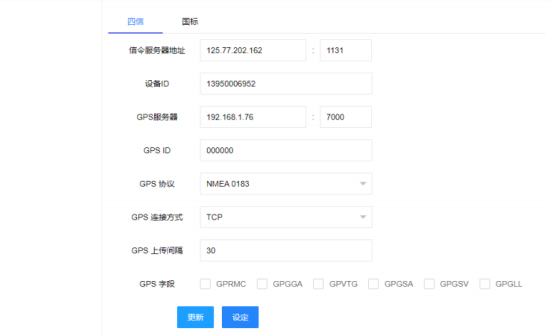

信令服務器地址：配置服務器地址和端口或者設置設備ID（平臺創建編碼）

③NVR國標協議平臺參數設置

網絡服務---國標協議

協議使能：使能 GB28181 平臺接入

SIP 服務器編號：由服務器平臺統一管理分發

SIP 域：服務器平臺的域名

SIP 服務器 IP：服務器平臺的 IP 地址

SIP 服務器端口：服務器平臺的端口

設備編號：由服務器平臺統一管理分發

設備注冊密碼：由服務器平臺統一管理分發

SIP 本地端口：終端技術 SIP 信令的端口，默認為 5060

注冊有效期（s）：終端發起 SIP 注冊的有效期，到期后要重新注冊

心跳間隔（s）：終端保持和服務器聯系的心跳包發送間隔

傳輸類型：SIP 通信傳輸協議（優先支持 UDP，后續更新 TCP）

通道總數：根據實際配置。

通道編碼：根據國標規則配置。

通道碼流：主碼流、子碼流，根據實際需要配置。

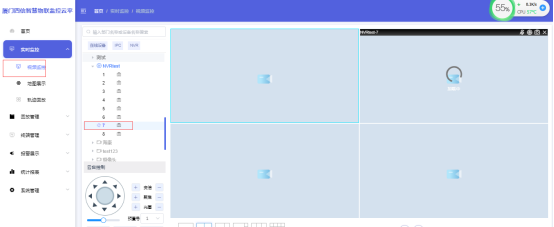

④NVR上線后，視頻平臺查看視頻

點擊目錄實時監控---設備對應分組--點擊播放

（5）NVR設置攝像頭視頻參數

①系統配置---編碼設置

可以自定義設置攝像頭視頻參數

②系統配置---OSD配置

可以自定義設置不同適配通道的OSD參數

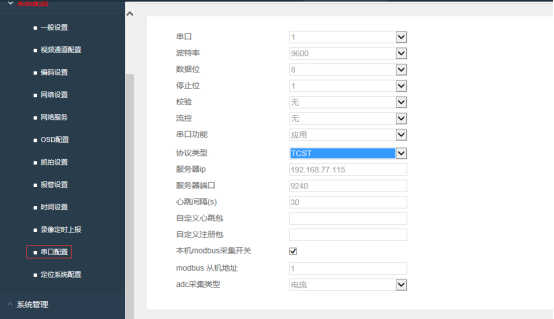

（6）NVR串口配置

①系統配置---串口配置

NVR支持串口功能，支持TCP/UDP等功能

②選擇對應協議、服務器地址、端口、、注冊包波特率等參數。

7、NVR錄像播放

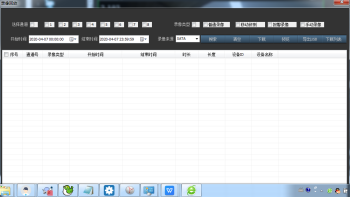

選擇目錄回放：點擊查詢時間----點擊查詢，可以選擇時間節點和具體攝像頭通道繼續播放錄像。

8、系統管理

系統管理包括：硬盤管理、用戶管理、自動維護、參數導入導出、恢復默認、系統升級、重啟、命令調試。

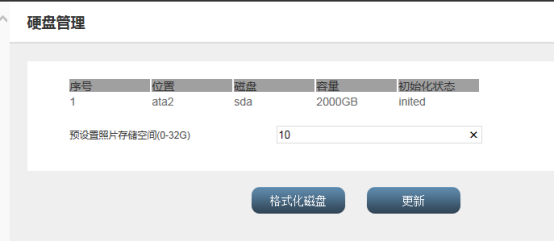

（1）硬盤管理：主要管理目前硬盤使用狀態，第一次使用硬盤應該要格式化硬盤，給抓拍照片分配空間。

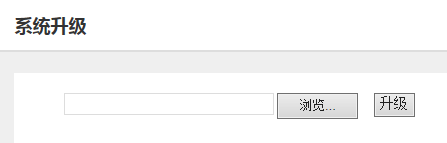

（2）系統升級：可以升級設備固件
