2023-11-10 14:13:21
1、DL645電表
硬件設備：DL645電表
測試內容：智能網關采集DL645電表協議數據，封裝MQTT協議上報平臺。

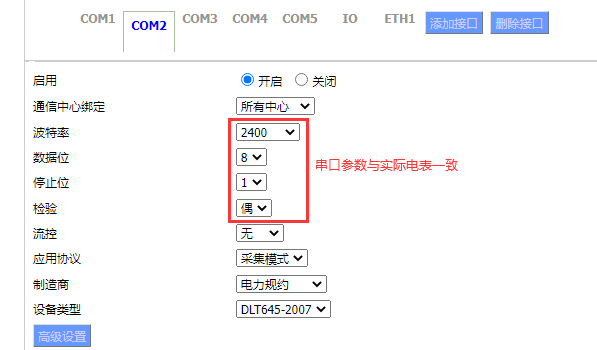

1、選擇和電表連接的串口——啟用，配置串口參數和電表一致、協議選擇2007版（若為97版則選擇DLT645-1997）。

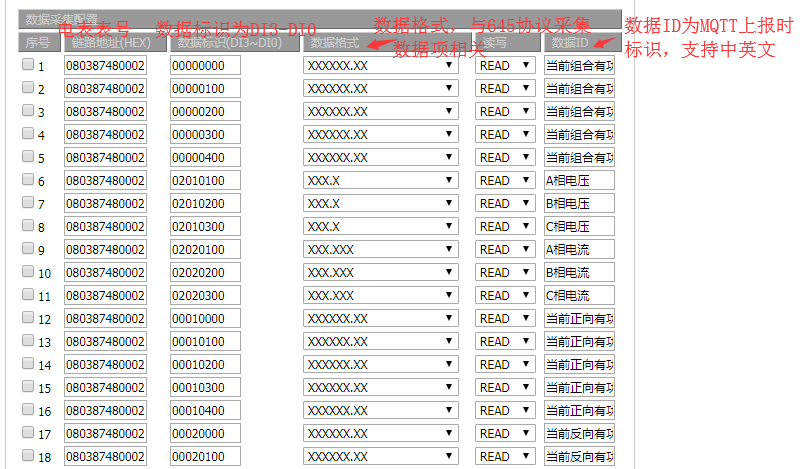

①鏈路地址：為電表的表號；
②數據標識和數據格式：參考645協議附件，與采集數據項相關；
③數據ID：為MQTT上報的標簽；
智能網關應用——數據服務器——啟用，可配置采集的數據上報方式。

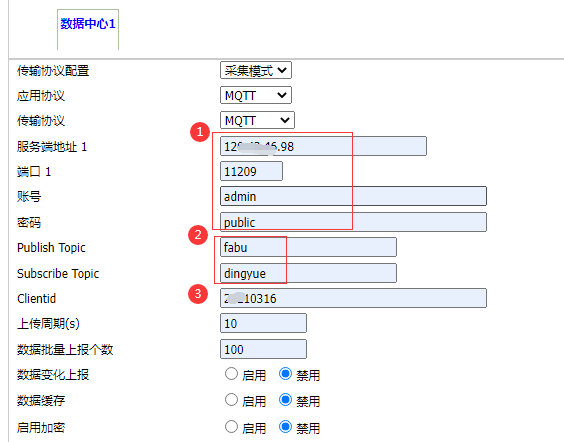

1、設置上報平臺地址和端口，選擇協議MQTT協議，配置平臺對應的MQTT賬號和密碼、發布和訂閱主題；
①服務器地址和端口：MQTT服務器的地址和端口；
②賬號、密碼：MQTT服務器的賬號、密碼；
③Publish Topic：發布主題，支持自定義；
④Subscribe Topic：訂閱主題，支持自定義；
⑤Client id：MQTT的ClientID可自定義，唯一標識可以直接配置為SN號，SN是唯一的；
⑥上傳周期：即數據批量上報時，上報的時間周期；
⑦數據批量上報個數：MQTT一次上報多少個點表；
⑧數據變化上報：啟用時，當單個采集點數據有變化，會單條上報；
⑨數據緩存：斷點續傳功能，可存儲斷網歷史數據；
⑩啟用加密：啟用時，可配置MQTT加密方式；
用MQTT客戶端可以查看，上報的采集數據情況，如下圖：
為采集25個點上報數據情況：
