F2X16 V2測試說明

2022-11-07 16:23:16

F2X16 V2測試說明

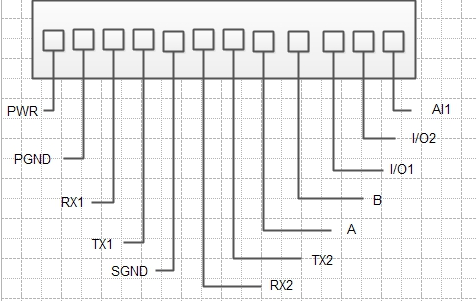

1.2x16 V2接口定義
IMG_256
IMG_257

說明：

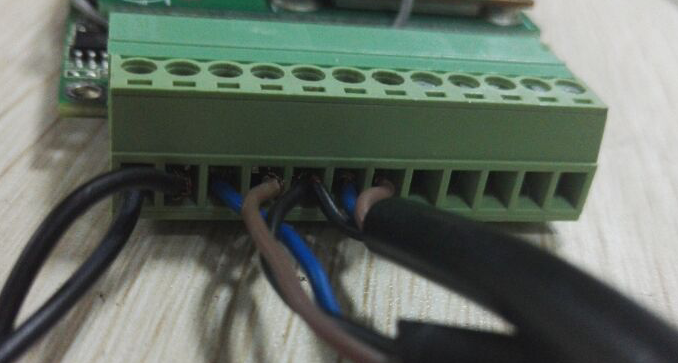

1.RX1、TX1、GND組成RS232定義為串口1；藍線接第3孔，棕線接第4孔，黑線接第5孔

2.RX2、TX2、GND組成RS232定義為串口2；藍線接第6孔，棕線接第7孔，黑線接第5孔

3.電源線:黑白線接第1孔，全黑線接第2孔
默認情況是串口1可以進入配置狀態。

打開配置工具，默認串口1進配置，串口打開后重新上電進入配置狀態。
IMG_258

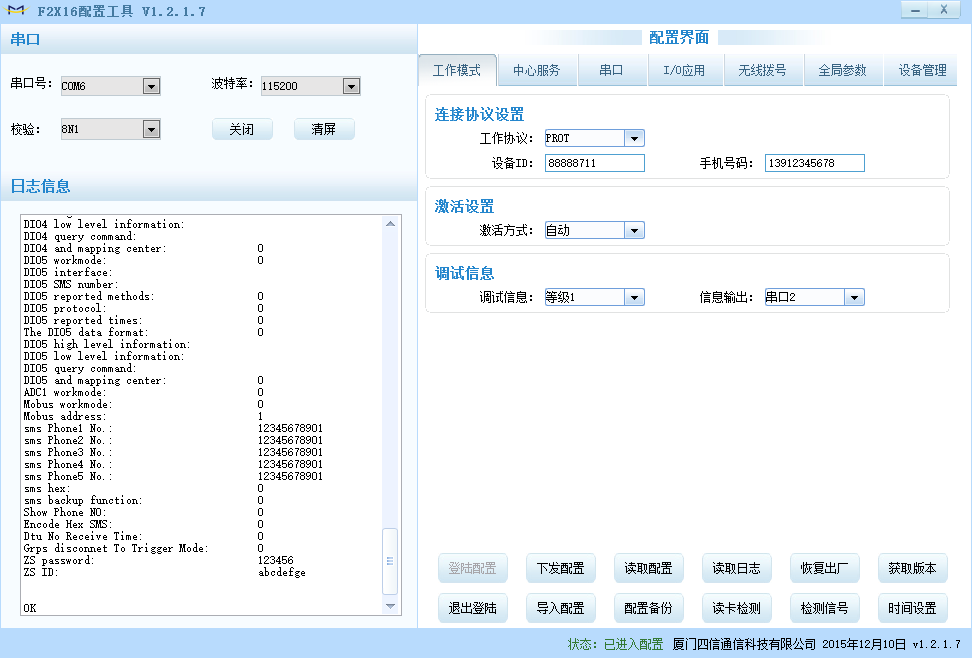

默認為PROT模式，服務端用四信的DEMO軟件，如果有多臺設備要設置不同的設備ID。

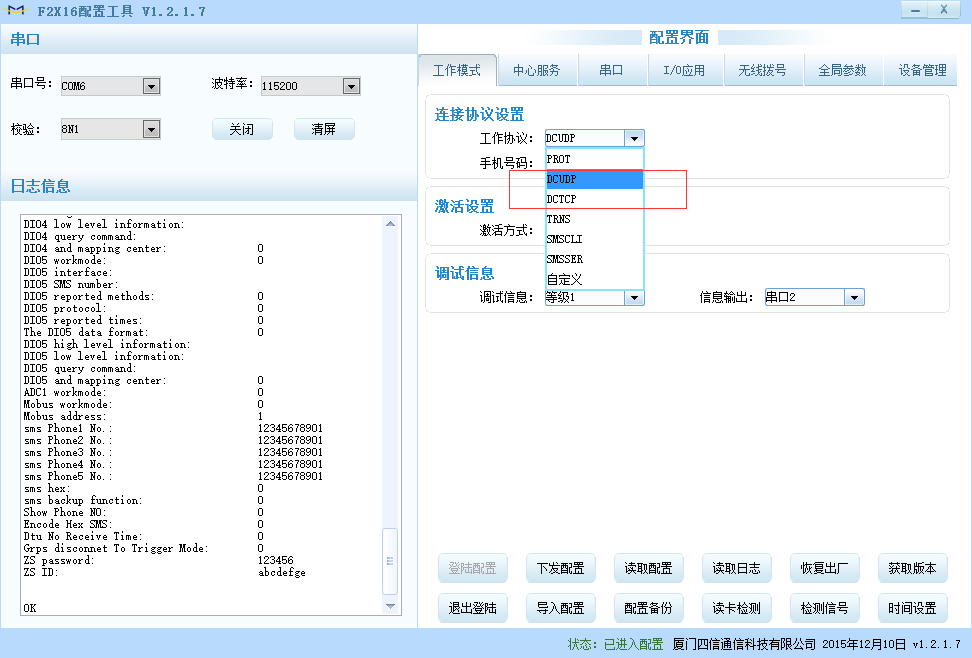

如果要使用DCTCP或者DCUDP模式，工作協議做相應的修改，服務端用相應的軟件。

IMG_259

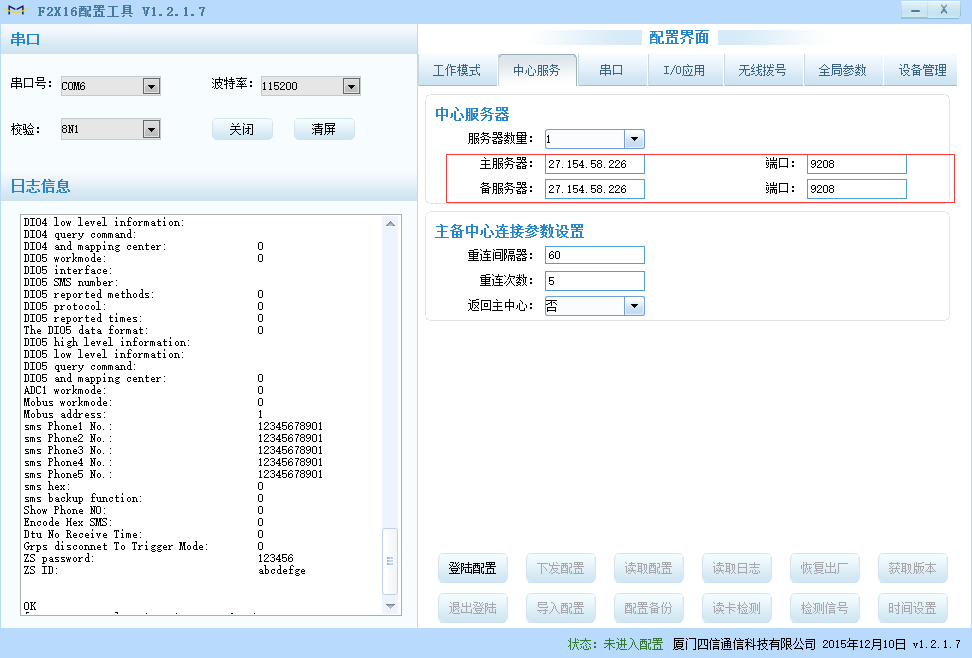

服務端的主中心和備份中心的地址和端口都設置成一樣的。
IMG_260

根據下位機的波特率和校驗去串口參數
IMG_261

設置完后，點擊下發配置保存，然后把設備重新上電，過一會就會連上服務端。在服務端上可以看到設備上線

串口1發送數據22222
IMG_262

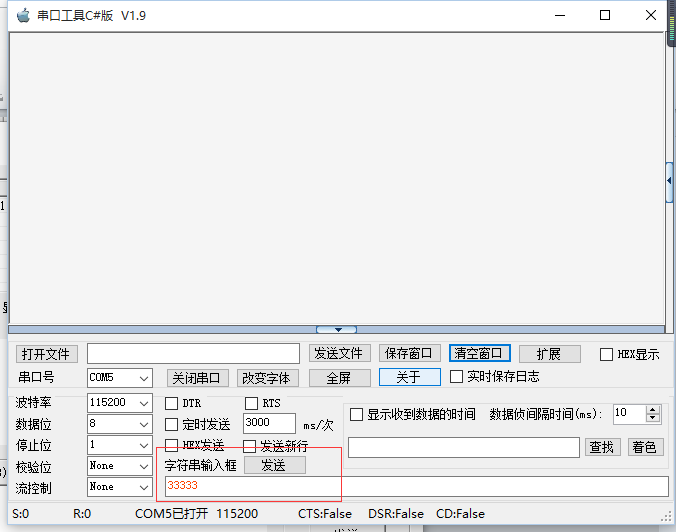

串口2發送數據33333
IMG_263

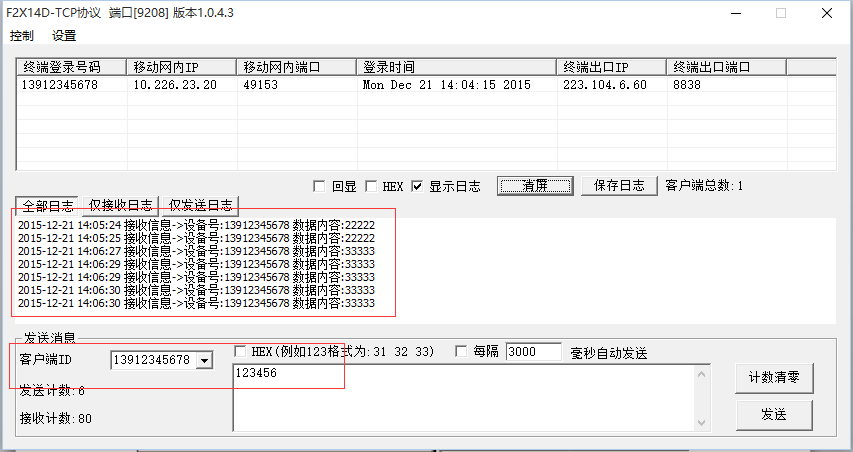

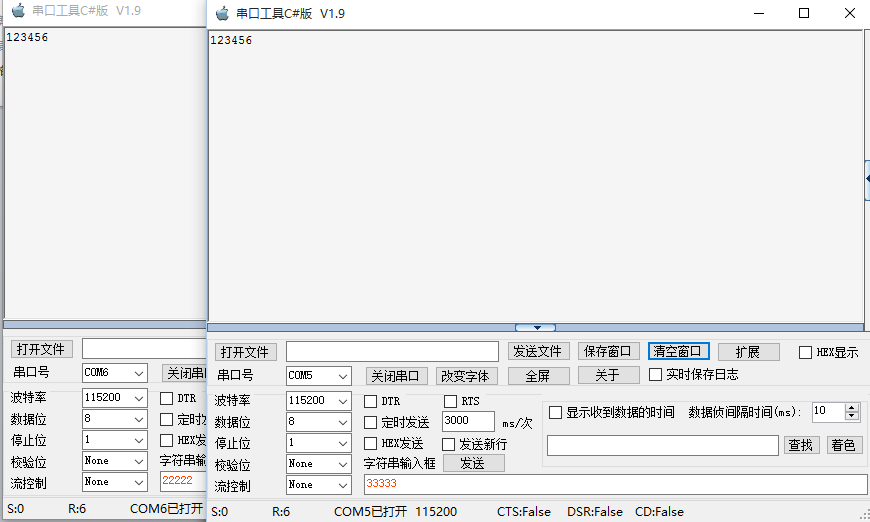

服務端接收到串口1和串口2不同的數據，服務端發送123456，串口1和串口2同時收到服務端發送的數據
IMG_264

IMG_265
