F2910 IO口的測試文檔

2022-11-08 10:36:22

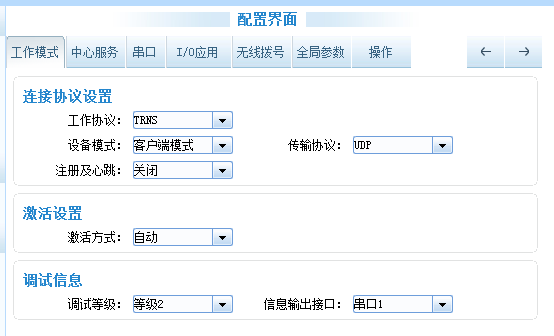

1、打開F2910配置工具，加載參數進配置，傳輸協議為TCP/UDP

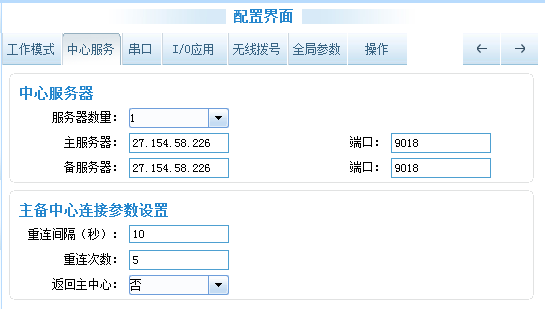

2、配置中心服務器地址和端口

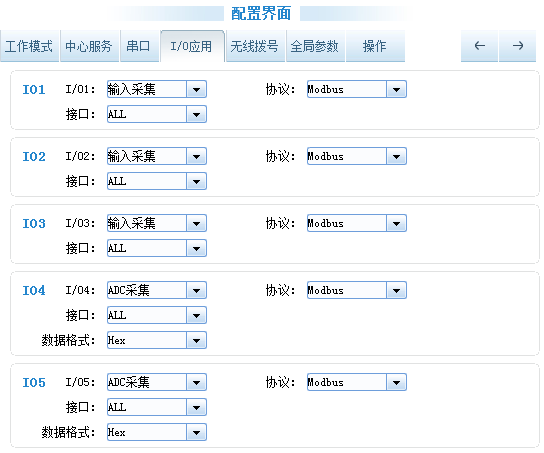

3、配置5路IO口的工作狀態

IO1-IO3默認為開關量輸入輸出、IO4-IO5為ADC采集

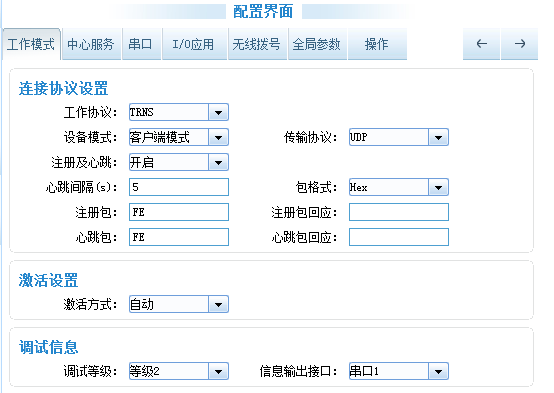

4、若傳輸協議為UDP方式，最好加入注冊包和心跳包機制，保證中心往下發采集指令時，UDP連接還在

5、MODBUS采集指令

模擬量電流4-20ma，模擬量電壓0-5V，默認為電流采集

采集指令如下（低位在前高位在后）

5.1 ADC采集（IO4\IO5）

IO4采集指令：

01 04 00 04 00 01 70 0B

--01 04 02 0A C8 BE 06（15ma）

IO5采集指令：

01 04 00 05 00 01 21 CB

--01 04 02 07 29 7A DE（10ma）

5.2 采集IO狀態（IO1 - IO3）

01 02 00 01 00 01 E8 0A

01 02 00 02 00 01 18 0A

01 02 00 03 00 01 49 CA

5.3 控制IO狀態（IO1-IO3）

01 05 00 01 FF 00 DD FA 高電平

01 05 00 01 00 00 9C 0A 低電平

01 05 00 02 FF 00 2D FA 高電平

01 05 00 02 00 00 6C 0A 低電平



01 05 00 03 FF 00 7C 3A 高電平

01 05 00 03 00 00 3D CA 低電平

5.4計算公式

電流采集換算公式：I=（ADC_VAL*3.3）/（4095*150） //（單位A）

電壓采集換算公式：V=（ADC_VAL*3.3）/（4095*0.6） //（單位V）
