一、功能介紹

四信云串口透傳功能實現數據在傳輸過程中不經過任何形式的處理或轉換，直接從一個設備串口發送到另一個設備的串口，從而簡化了通信過程，支持點對點、點對多點模式。企業無需為每種設備或系統編寫復雜的通信協議，只需設置串口工作在透傳模式，即可實現設備間的數據交換，降低了組網難度和成本。同時四信云客戶端支持虛擬串口，無需公網IP及端口映射即可實現現場數據發送到上位機讀串口的平臺軟件。

應用場景

①無公網IP的串口設備之間點對點透傳；

②無公網IP的串口設備之間點對多點透傳；

③服務端無公網IP或者不方便做端口映射；

二、組網方案

方案一、串口設備點對點透傳

1、應用場景

適用于小型遠控泵房，需要采集的數據一般只需要PLC或者觸摸屏。

2、組網拓撲

3、方案介紹

此方案中，四信DTU安裝在需要遠程控制的地點，該地點泵站PLC通過串口RS232或者RS485連接DTU，泵站的DTU和本地的DTU都通過運營商4G網絡和四信云服務器建立連接，本地DTU再通過串口和電腦主機連接，主機的上位機軟件可以實時通過命令下發進行采集和控制，由四信云串口透傳功能負責兩端數據的轉發，實現自來水水質的渾濁度、氨氮、含氧量、酸堿度遠程數據采集和閾值報警。

4、四信云透傳組配置說明

點對點透傳（F2A16V4、F-G100）示例

①DTU配置連接四信云

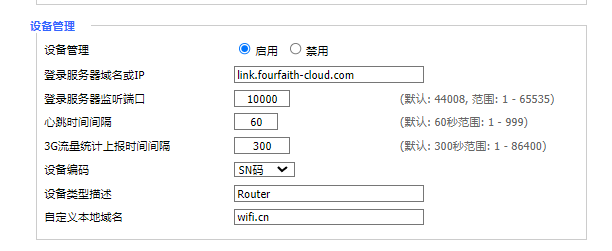

②F-G100配置連接四信云

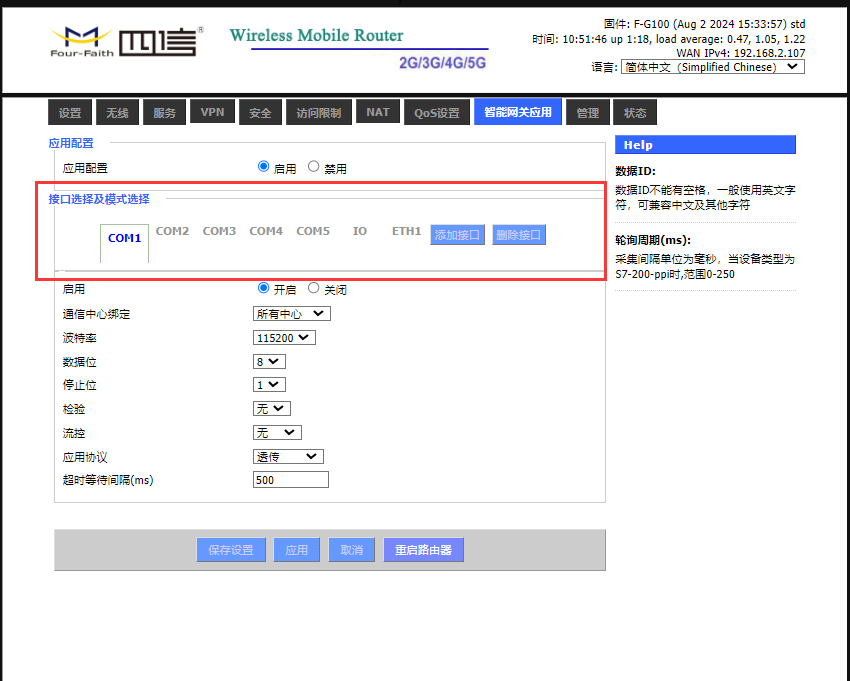

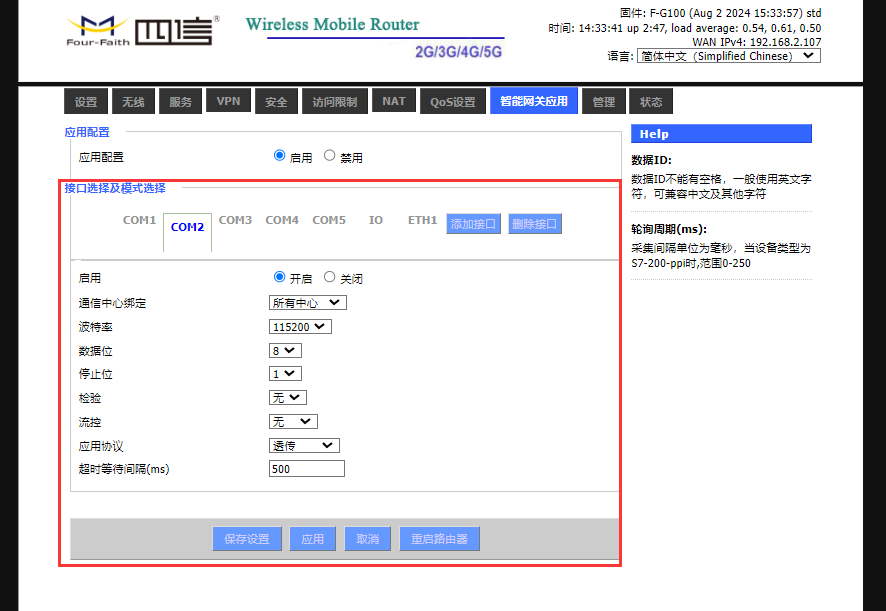

③F-G100打開對應串口中心透傳

④等待設備平臺上線

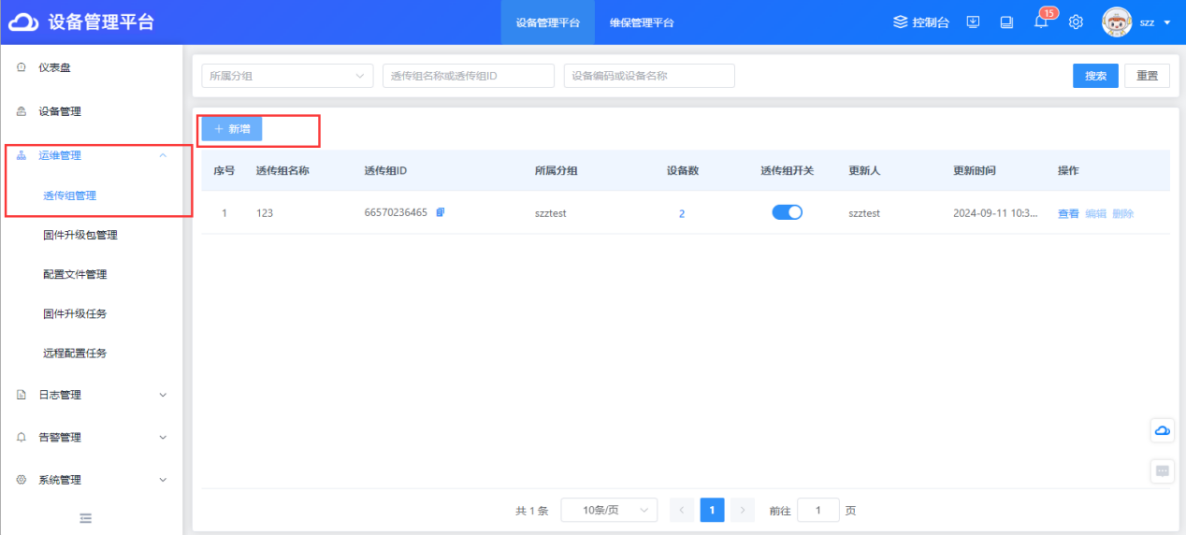

⑤新增透傳組

⑥選擇透傳設備（透傳設備不分透傳端與接收端，雙向通信）

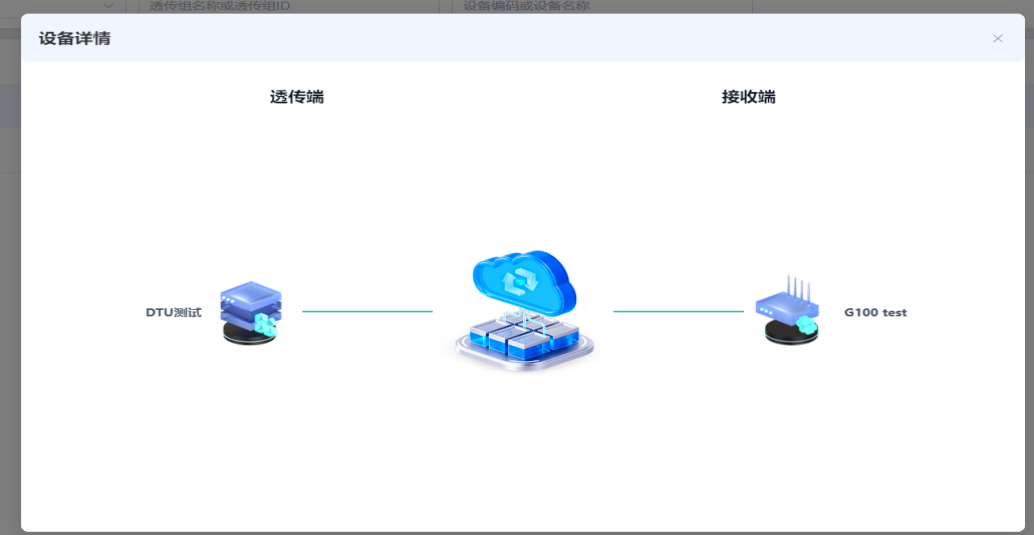

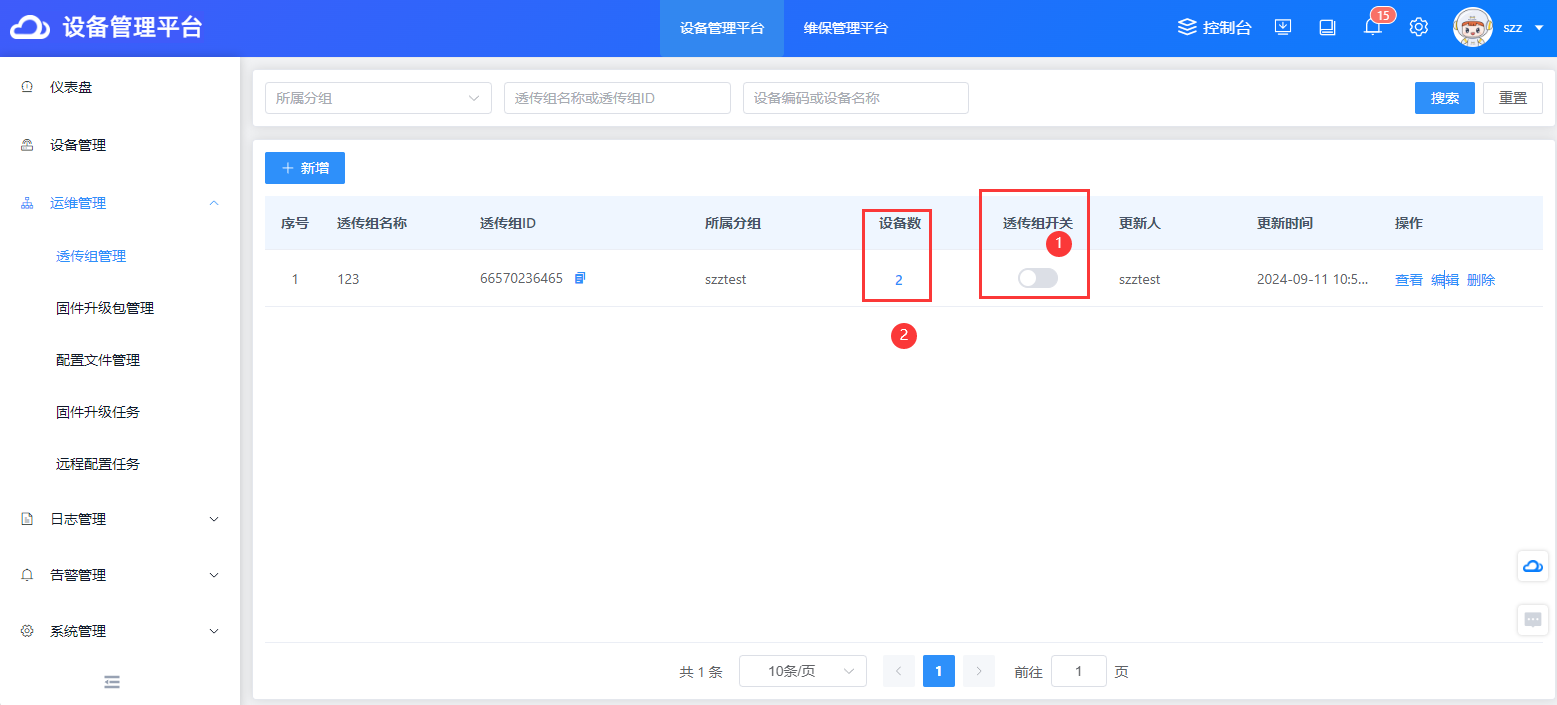

⑦打開透傳組開關，觀察設備連接情況

⑧等待設備連接成功

⑨測試互相數據透傳

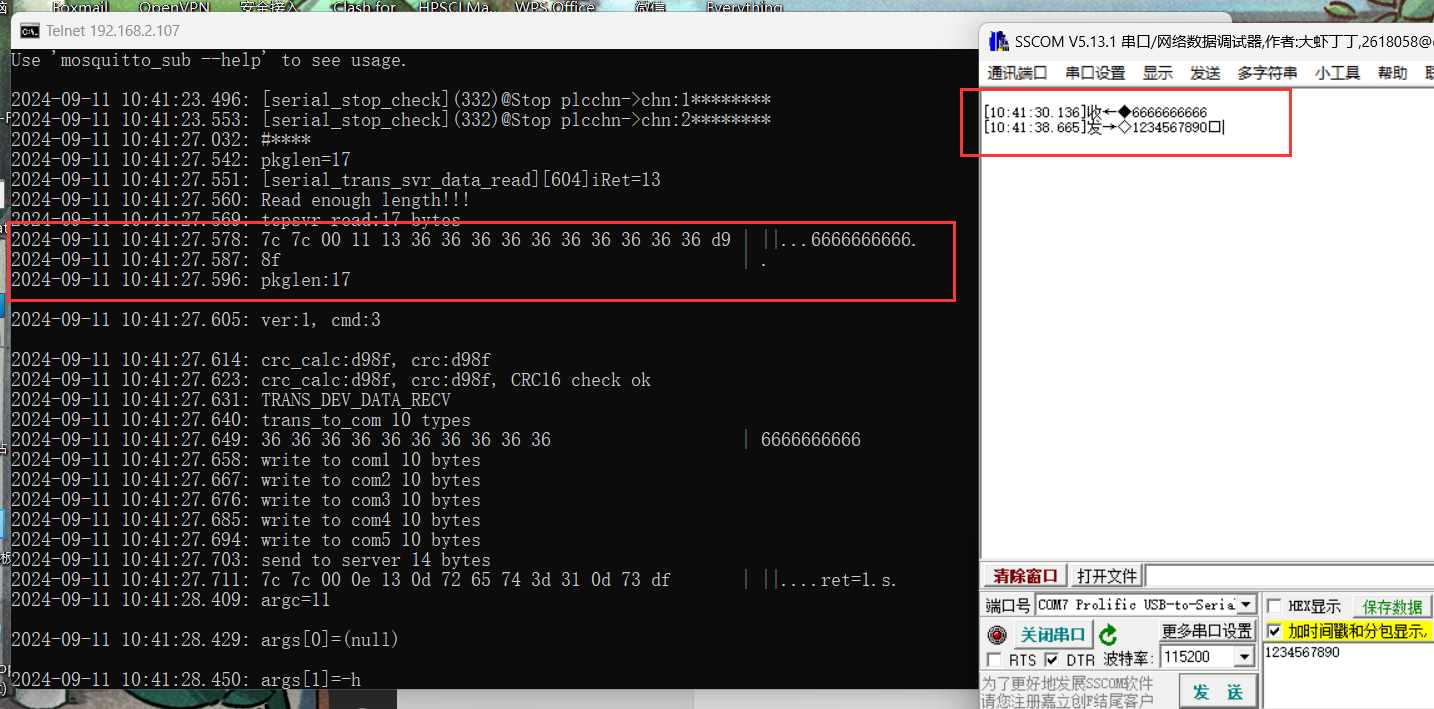

DTU側發送6666666666，在F-G100的日志里有看到對方發送過來的數據包，sscom上有輸出數據

F-G100側發送1234567890，在F2A16V4上可以看到F-G100的數據包，串口輸出透傳數據

方案二、串口設備點對多點透傳

1、應用場景

適用于配電房等需要對溫濕度、煙霧、門磁等信息遠程采集的場景

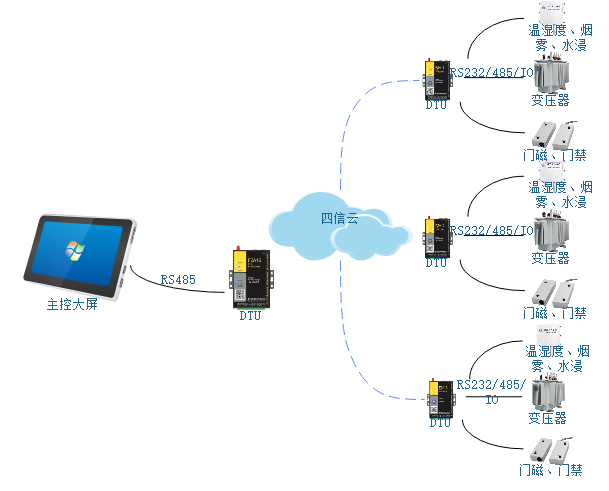

2、組網拓撲

3、方案介紹

此方案用于兩地中間距離較遠/環境復雜，采集頻率要求高，不適用于LORA的應用場景，如兩地相距20公里，且通過4G DTU/四信云實現1對1或者1對多透傳場景。該應用通過四信云將1臺DTU與多臺DTU組成一個網絡，通過DTU獲取配電房溫濕度、煙霧、水浸及二氧化碳濃度、變壓器狀態及開關門情況，將配電房情況完整的體現在主控大屏上，及時發現安全隱患。

4、四信云透傳組配置說明

點對多點透傳（F2A16V4、F-G100）示例

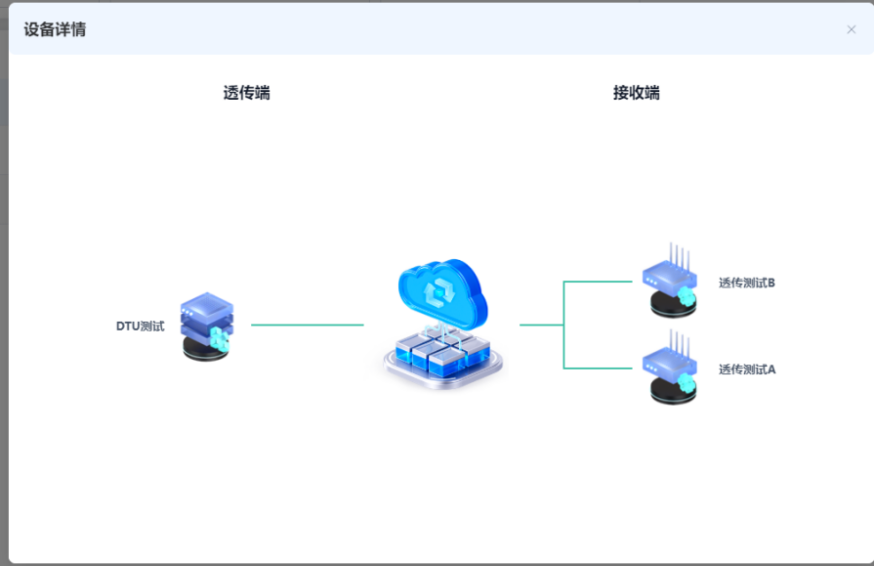

1. 四信云配置拓撲如下

1. 設備A配置串口透傳

1. 設備B配置串口透傳

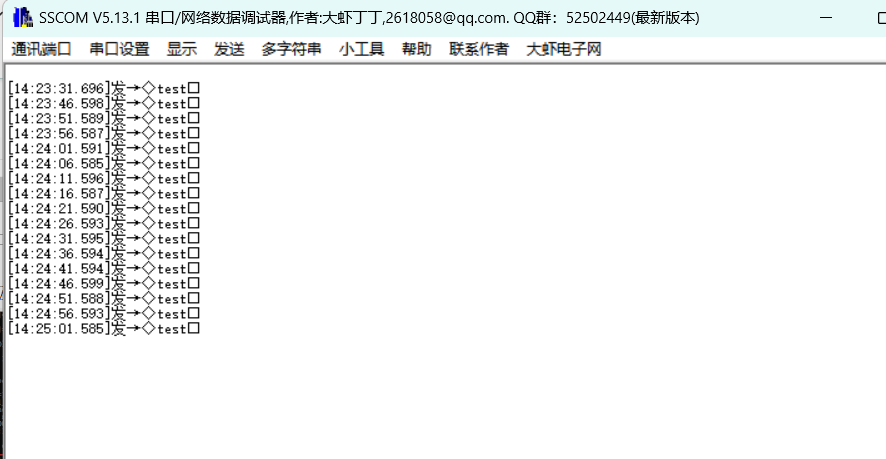

1. 在DTU串口上發送數據test

1. 設備A、B對應的串口均可以接收到透傳數據

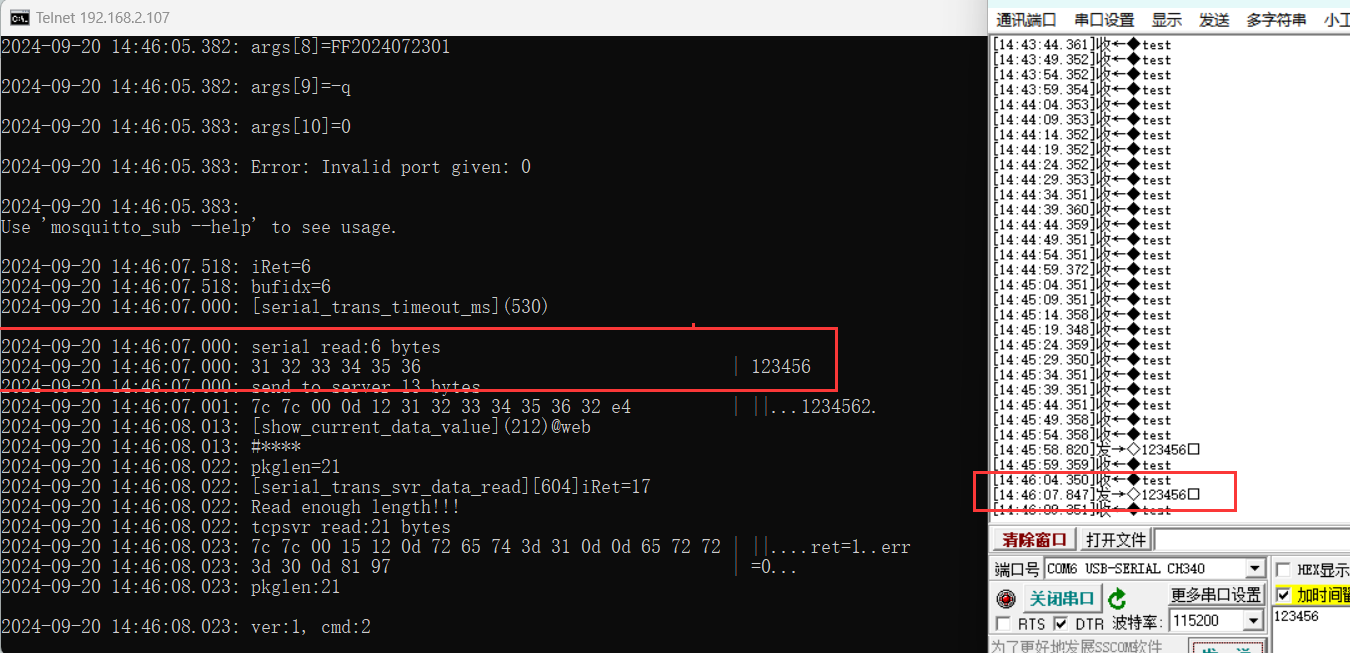

1. 在設備A上發送數據123456，DTU設備上有接收到設備A上發送數據123456

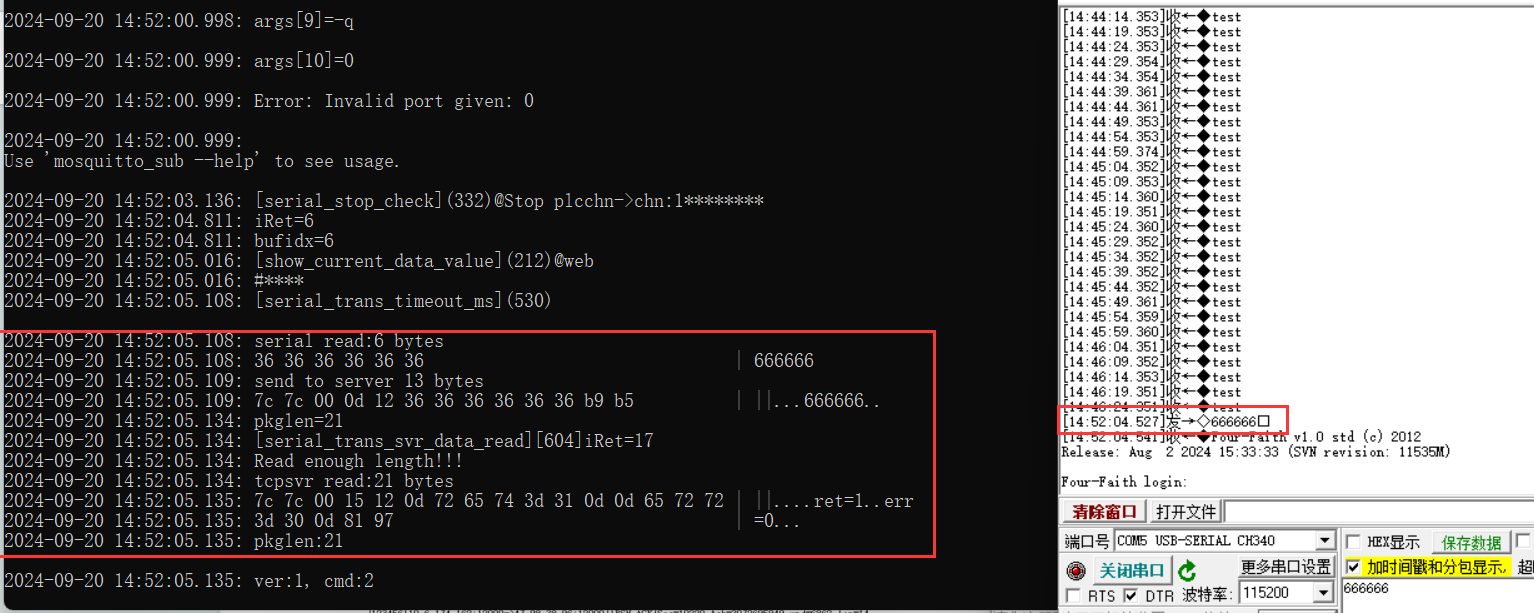

1. 設備B上發送666666，DTU可以收到設備B上發送的數據。

方案三、四信云客戶端軟件與F-G100設備建立透傳

1、應用場景

適用于無公網IP或者服務器不方便做端口映射的小型工廠控制柜PLC數據采集場景。

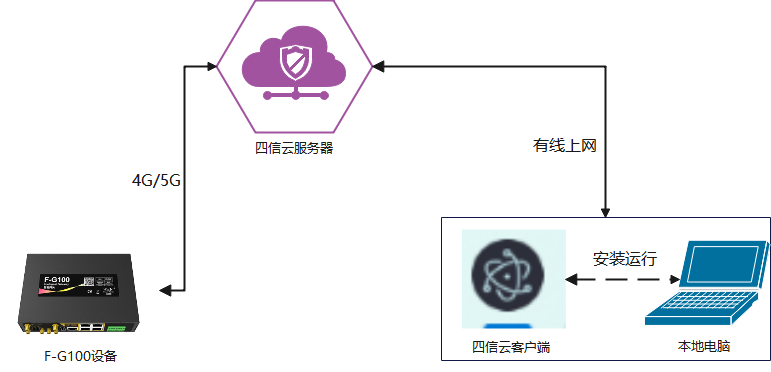

2、組網拓撲

3、方案介紹

此方案通過四信云客戶端虛擬串口，實現網關RS485/RS232串口采集工廠水、電、油、氣儀表的數據后透傳至上位機平臺。多節點有序數據傳輸，數據加密、傳輸安全準確。四信云平臺還可以對網關設備遠程運維以及網關工程文件的遠程配置，降低現場運維的人工成本。

4、四信云客戶端與設備透傳配置說明

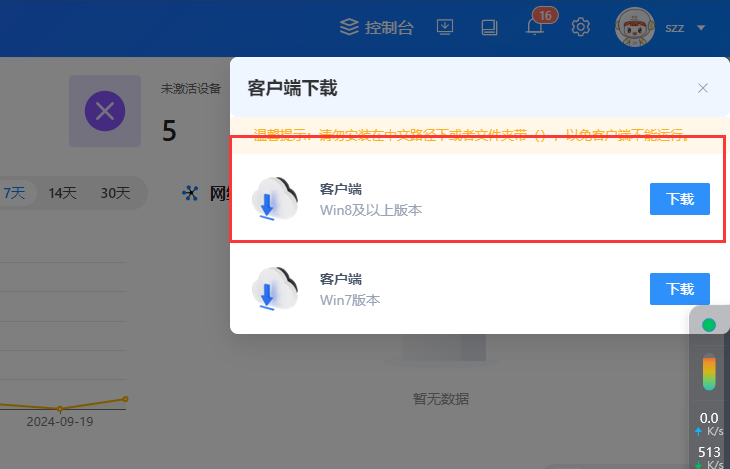

①下載客戶端軟件，登錄https://fourfaith-cloud.com/

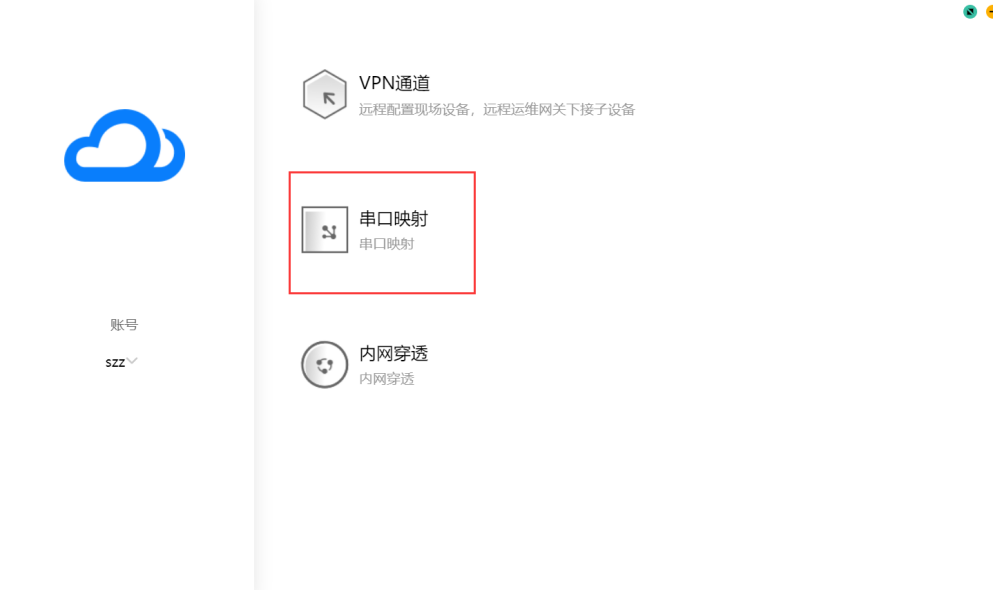

②登錄客戶端軟件，選擇串口透傳

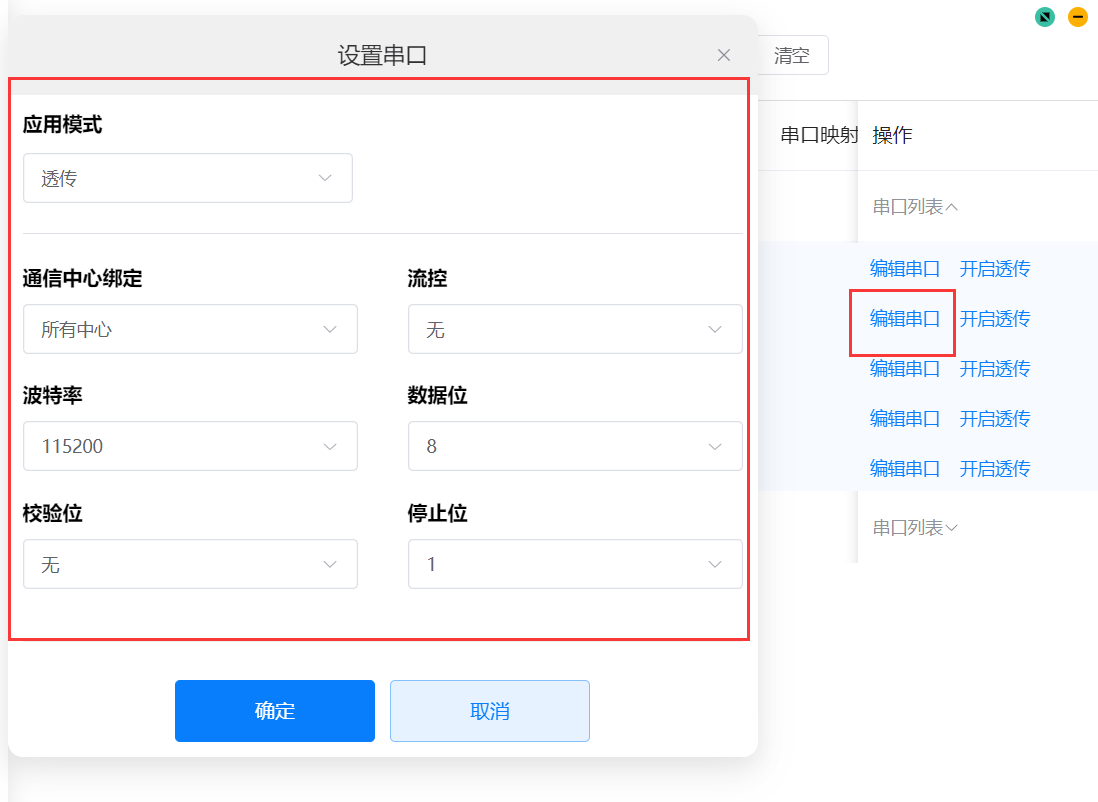

③編輯串口參數

④創建虛擬串口對

新增串口會生成一對支持互相通信的虛擬串口對

⑤綁定串口并開啟透傳

客戶端選擇虛擬串口對其中一個串口

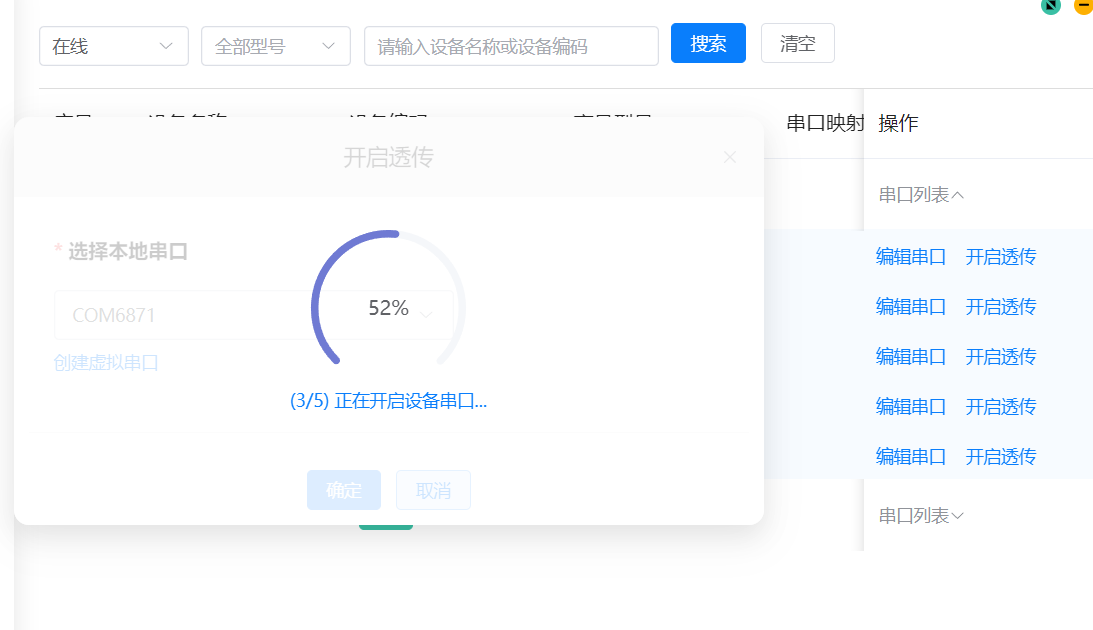

等待串口透傳建立

建立成功后可以看到設備對應串口綁定的虛擬串口號

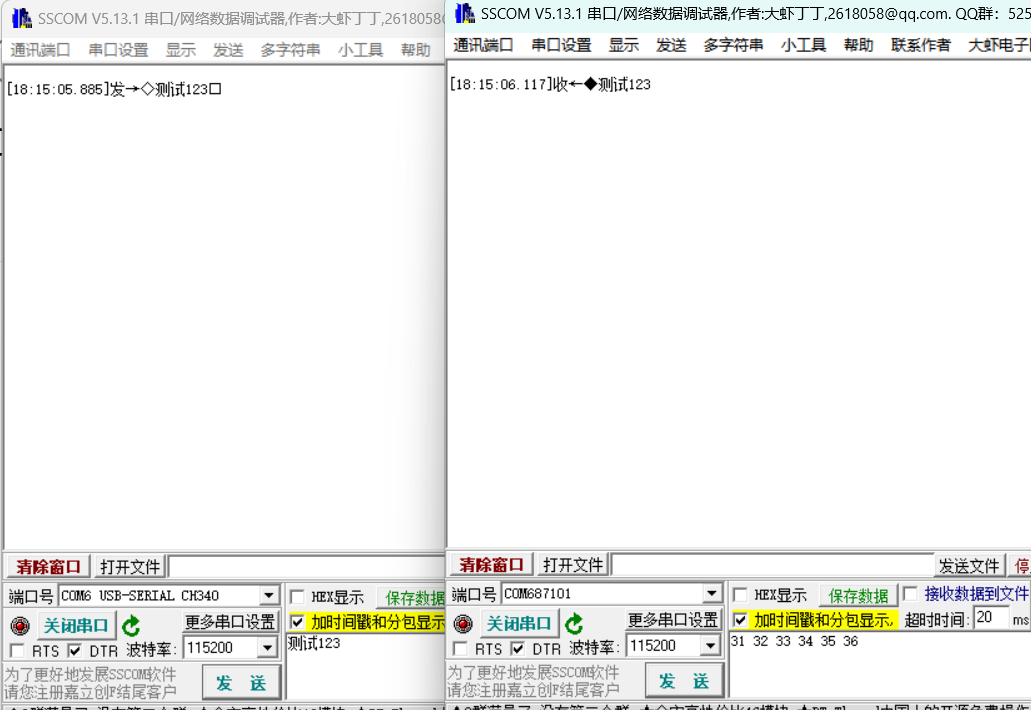

⑥透傳測試

使用Sscom等串口軟件監聽對應的虛擬串口對另一個串口

串口互發數據成功

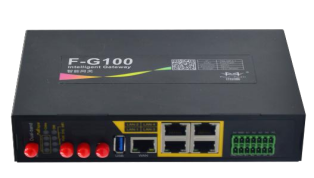

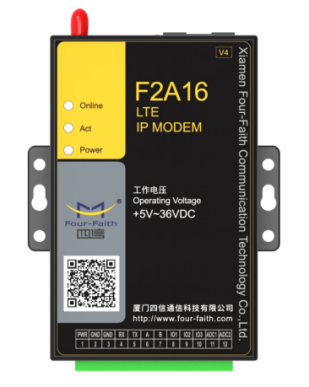

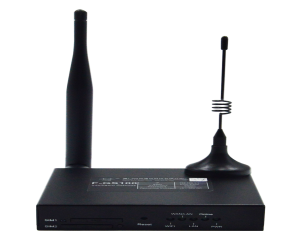

三、產品選型

四、應用案例

案例1：四川某小區小型控制泵房信息化改造項目

DTU接線

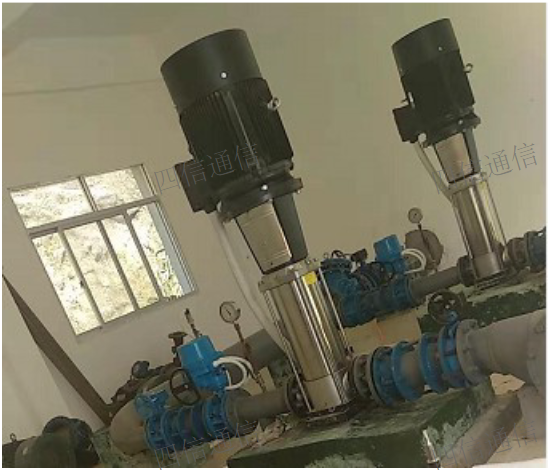

泵閥其他抽水裝置

案例2：山東某配電房遠程監測項目

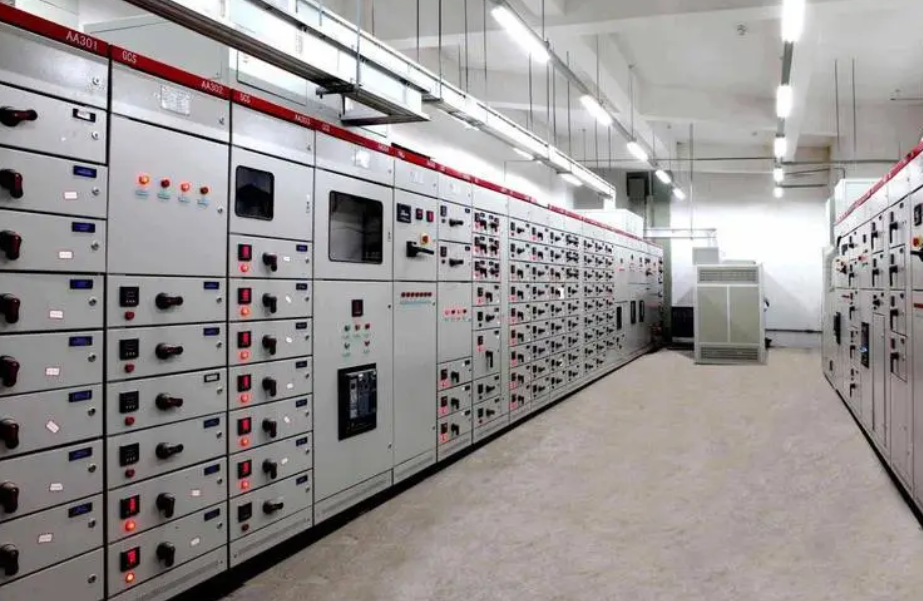

配電房內部

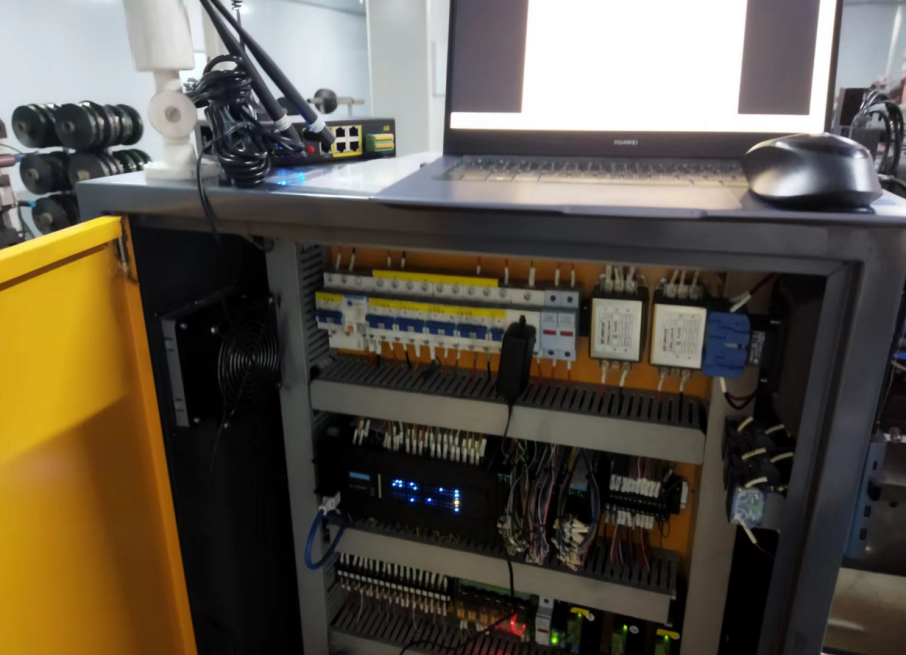

案例3：湖南某工廠控制柜PLC數據采集項目

智能網關接入工廠控制柜

了解更多詳情，請查詢廈門四信官網或聯系四信工程師
