F2X16 V2 IO測試說明

2022-11-08 11:33:39

F2x16 V2 IO 測試說明

在測試前，請確認已經連接好設備。

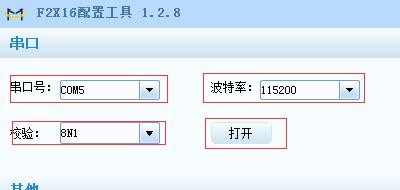

  1. 打開配置工具，選擇正想的串口機串口參數，點擊“打開”。

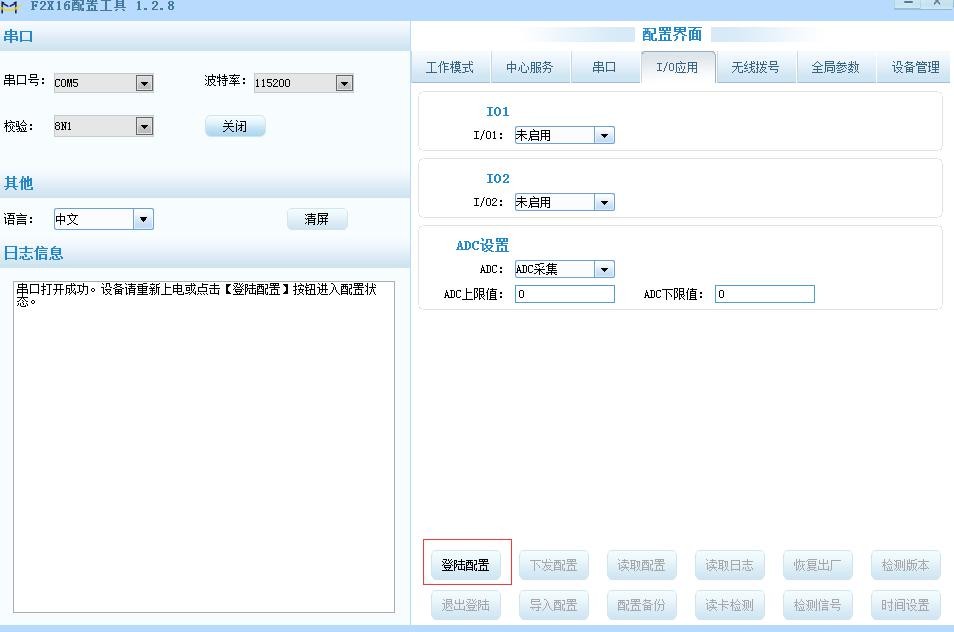

  1. 點擊“登陸配置”進入配置界面。
  2. 設置中心服務的參數。

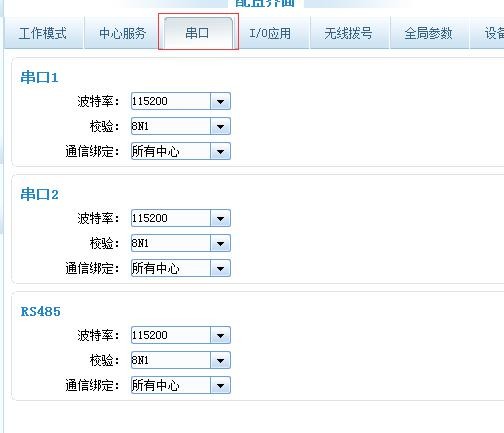

  1. 根據需求設置串口通信參數。
  2. 設置 IO 參數。

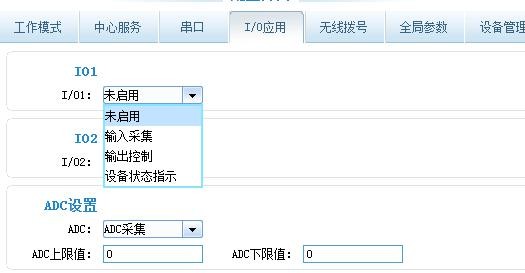

IO1 & IO2：

未啟用---- 不啟用 IO 。輸入采集--- 數字輸入。輸出控制---數字輸出。

設備狀態指示---當連上中心之后，IO 口會輸出一個高電平，約 3.5v。

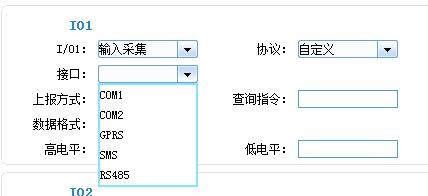

接口可選：com1，com2，GPRS，sms，RS485 COM1 IO 值會輸出到 RS232-1（串口 1）.

COM2 IO 值會輸出到 RS232-2（串口 2）.

GPRS IO 值會上傳到網絡，數據中心。

SMS IO 值會當做短信發送。

RS485----.IO 值會輸出到 RS485

當選擇設備狀態指示的時候，可選指示服務器 1~5 ，或者全部（ALL）。

協議可選：Modbus（采用 modbus 指令采集）、自定義（自己定義的指令采集）。采集的指令在查詢指令處填寫。

上報方式有三種：

查詢---下發指令采集。

定時--定時下發指令采集，采集間隔可設置。 電平變化---電平變化的時候上報

ADC 采集： 可以設置采集上限值和下限值。

F2x16 用的 modbus 指令如下：

01 01 00 00 00 01 FD CA // 讀取I/O1 狀態 01 01 01 01 90 48 FD ED CA(GPRS 返回值)

01 01 00 01 00 01 AC 0A // 讀取 I/O2 狀態 01 01 01 01 90 48(com 返回值)

01 01 00 00 00 02 BD CB // 讀取 I/O1 和 I/O2 狀態 01 01 01 03 11 89 BD CB(gprs)

01 01 01 03 11 89 （COM）

01 05 00 00 00 00 CD CA // 拉低 I/O1 01 05 00 00 00 00 CD CA(gprs)

01 05 00 00 FF 00 8C 3A // 拉高 I/O1 01 05 00 00 FF 00 8C 3A(gprs)

01 05 00 01 00 00 9C 0A // 拉低 I/O2 01 05 00 01 00 00 9C 0A(com)

01 05 00 01 FF 00 DD FA // 拉高 I/O2 01 05 00 01 FF 00 DD FA(com)

01 04 00 02 00 01 90 0A // 讀取 ADC 模擬量值 01 04 02 00 04 B8 F3 0A （gprs）

01 04 02 00 04 B8 F3 (com)

01 0F 00 00 00 02 01 00 DE 97 // 拉低 I/O1 和 I/O2 01 0F 00 00 00 02 D4 0A DE 97(gprs)

01 0F 00 00 00 02 01 00 DE 97(com)

01 0F 00 00 00 02 01 03 9E 96 // 拉高 I/O1 和 I/O2 01 0F 00 00 00 02 D4 0A 9E 96(gprs)

01 0F 00 00 00 02 01 03 9E 96(com)
