F-M110-E&F-M100-E使用說明

2022-10-11 22:21:42

1、接口定義

1.1 F-M110-E

H:\01. Project\01. 2020 Years\DTU\03. F-M110-E\規格書\Top.pngTop

1 2 3 4 5 6 7 8 9

引腳名

引腳號

I/O

描述

PWR

1

P

電源，DC5~36V

GND

2

P

地

UART_TXD

3

I/O

串口發送腳，默認電平 3.3V

UART_RXD

4

I/O

串口接收腳，默認電平 3.3V

RS232_TXD

5

P

數據發送腳

RS232_RXD

6

O

數據接收腳

GND

7

P

地

RS485_B/R232_TX

8

O

RS485_B，可技改成RS232_TX

RS485_A/R232_RX

9

O

RS485_A，可技改成RS232_RX



1.2 F-M100-E

F-M100-E2

背面俯視圖

引腳名

引腳號

I/O

描述

LINKA

1

O

指示第一路網路連接是否建立，建立后輸出高電平

（1.8V），未建立連接時輸出低電平。

LINKB

2

O

指示第二路網路連接是否建立，建立后輸出高電平

（1.8V），未建立連接時輸出低電平。

USB DM

3

I/O

USB 的數據 DM

USB DP

4

I/O

USB 的數據 DP

VCC_IO

5

P

TX/RX 電平匹配引腳，連接 VCC_IO 匹配電壓后串口

電平 VTH=VCC_IO。

若該引腳懸空 VTH=3.3V，使用條件：3.8V ＜VCC_IO

＜6V。

UTXD1

6

O

串口發送腳，默認電平 3.3V,若 VCC_IO 使用，

VTH=VCC_IO

URXD1

7

I

串口接收腳，默認電平 3.3V,若 VCC_IO 使用，

VIH=VCC_IO

DBG_TXD

8

O

Debug串口發送腳，默認電平 1.8V

WORK STATUS

9

O

模塊工作指示，正常啟動后為高電平(1.8V)

POWER_KEY

10

I

模塊開關機，低電平有效

注：此引腳兼容 3.3V、5V 電平輸入

GND

11

P

模塊供電負極

GND

12

P

模塊供電負極

VIN1

13

P

模塊供電正極，供電電壓范圍：5~18V

VIN1

14

P

模塊供電正極，供電電壓范圍：5~18V

NET STATUS

15

O

通過是否閃爍代表當前網絡狀態，詳細請參考說

明書指示燈章節介紹

VIN2

16

P

此引腳和 VIN1 二選一供電，不可同時使用。

供電電壓：3.4~4.2V

DBG_RXD

17

I

Debug串口接收腳，默認電平 1.8V

RELOAD

18

I

3s~15s 以內恢復四信出廠參數，低電平有效

注：此引腳兼容 3.3V、5V 電平輸入

RESET

19

I

模塊開關機，低電平有效

注：此引腳兼容 3.3V、5V 電平輸入

USIM_VDD

20

P

USIM 卡的供電引腳

USIM_DATA

21

I/O

USIM 卡的數據引腳

USIM_CLK

22

O

USIM 卡的時鐘引腳

USIM_RST

23

O

USIM 卡的復位引腳

Note：

  1. LINKA、LINKB、WORK STATUS、NET STATUS輸出引腳高電平為1.8V，使用時請注意電平轉換，避免損壞模組；
  2. RELOAD、RESET兼容3.3V、5V電平輸入；



2、自動化測試步驟

1、裝上SIM卡

7、通信測試

6、工具自動測試

5、上電

2、按照接口定義接上電源和串口

3、打開配置工具

4、選擇相應串口

備注：先不上電

注：若DTU先上電，再打開配置工具，可手動點工具一鍵檢測功能進入自動測試狀態

詳細操作流程說明:

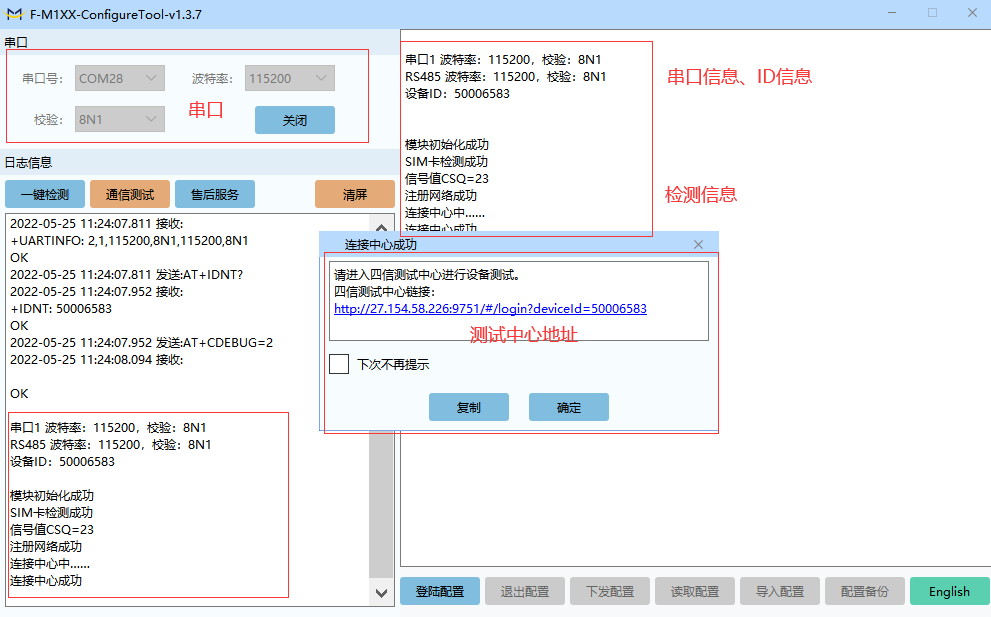

正常自動測試界面輸出信息如下

自動測試：設備上電后客戶需等待15S左右設備啟動

串口：按照以上默認串口參數（出廠參數）進入，工具會自動輸出所有串口當前的參數信息，工具會自動修改當前串口使用的參數信息走自動化測試流程

測試中心地址：客戶可點擊鏈接進入四信測試中心，四信測試中心連接只支持PROT協議（DTU終端出廠默認PROT協議，主服務默認：csfourfaith.cn，端口默認：9752）



3、四信測試中心

注意：只有在主服務器/服務器1為csfourfaith.cn時，才能對接上四信的測試中心

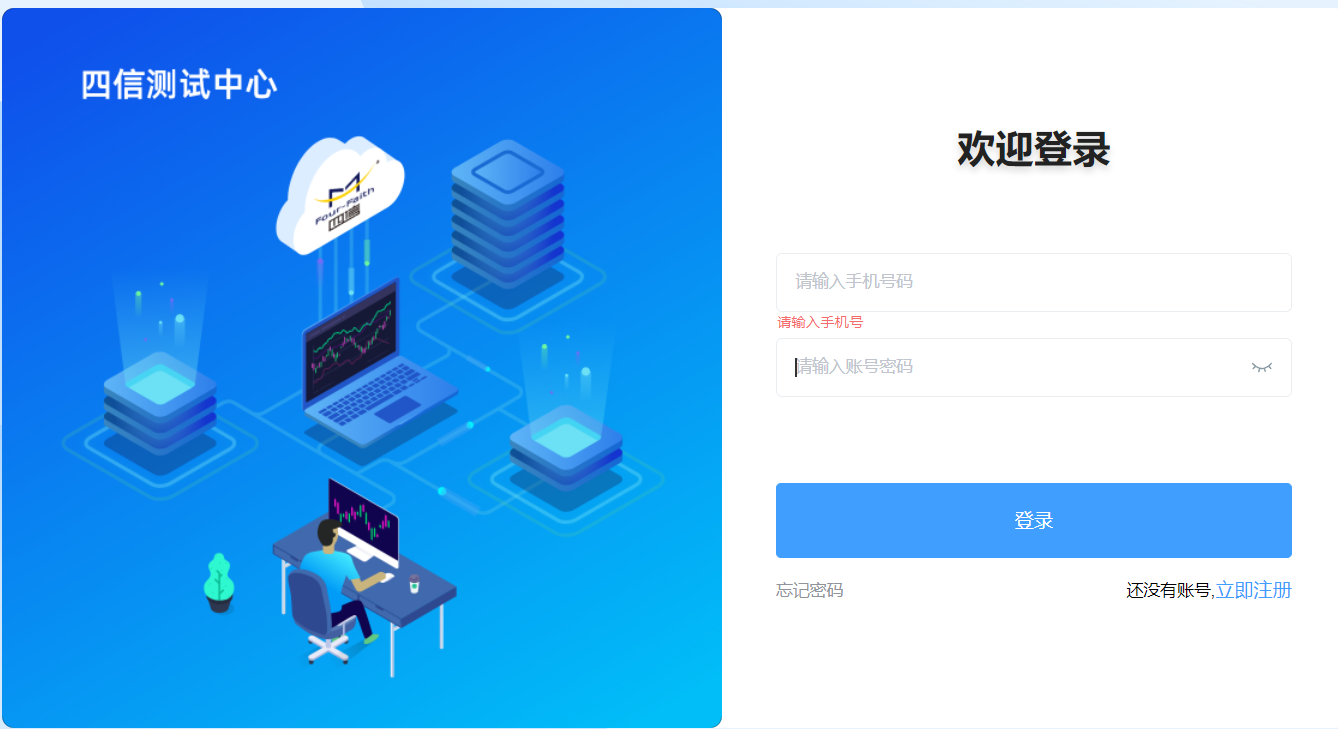

注冊和登錄頁面

添加設備2種方式：

1、直接點擊配置工具鏈接，設備ID會自動添加到客戶賬號底下

2、打開鏈接輸入“http://csfourfaith.cn:9751/”登錄后，選擇“添加設備”后手動添加設備ID

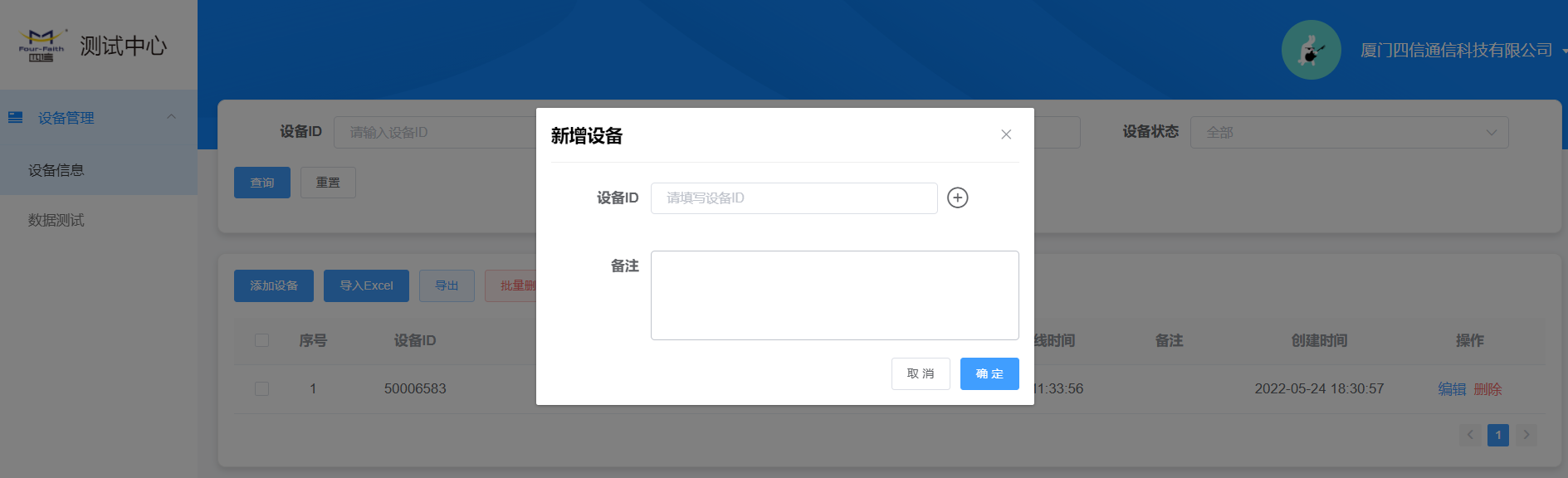

手動添加設備



4、通信測試

PC端通信測試頁面，選擇數據測試，然后勾選需要測試ID，ID需要勾選在線設備

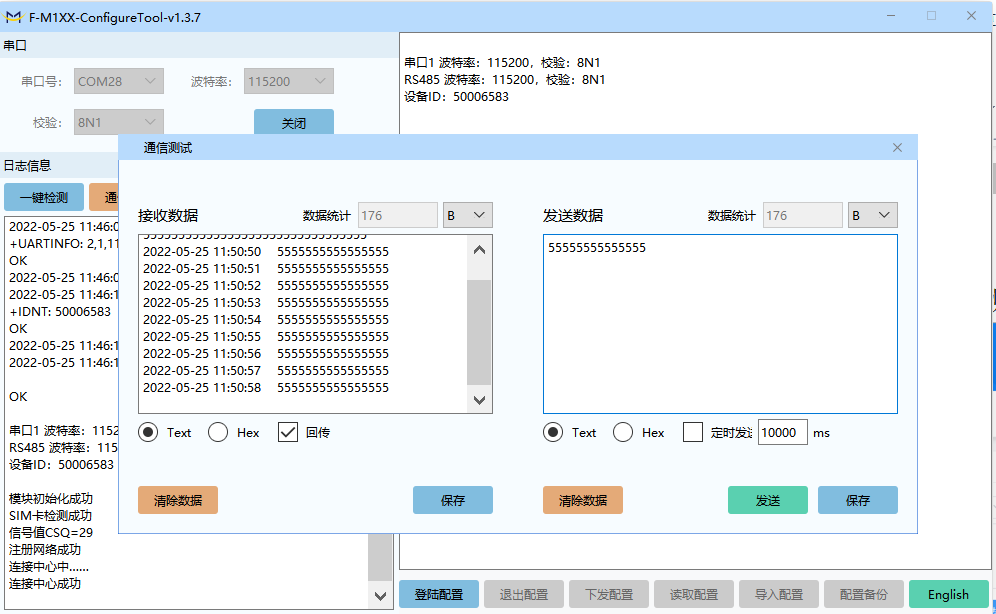

配置工具通信測試頁面，點擊通信測試

總結：設備自動測試完成
