匯川PLC
2023-11-25 15:51:31
匯川
制造商選擇Modbus，根據對應的modbus對應地址來配置采集；
1 H1U_H2U系列
作為MODBUS從站時，支持線圈和寄存器的地址定義：
注：H2U系列的寄存器只能讀D寄存器120個地址，其他寄存器地址需轉換成D寄存器才能采集。
2 H3U系列
作為MODBUS從站時，支持線圈和寄存器的地址定義：

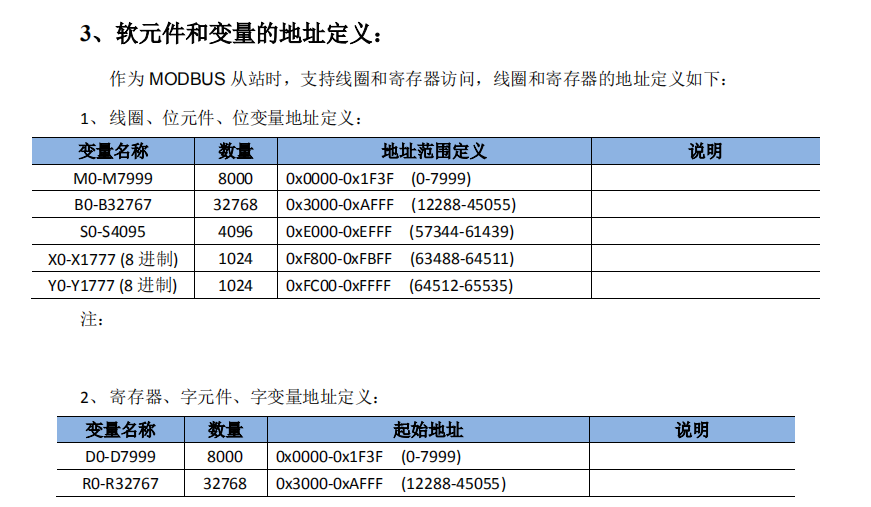

3 H5U系列
作為MODBUS從站時，支持線圈和寄存器的地址定義：
4 配置說明
如采集H2u-XP帶ETH口匯川PLC設備數據

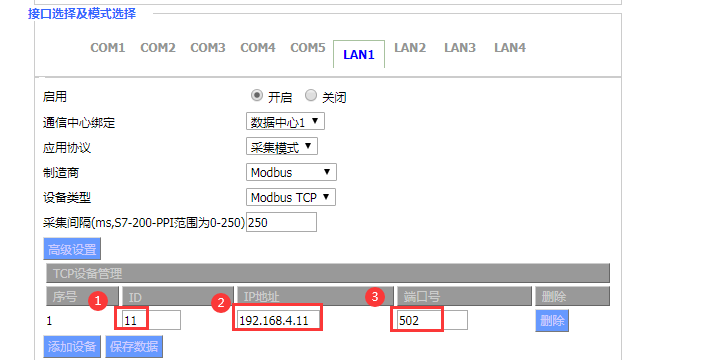

1、選擇制造商Modbus—ModbusTCP
①ID為PLC地址最后1位；
②IP地址為PLC的LAN IP；
③端口默認為502

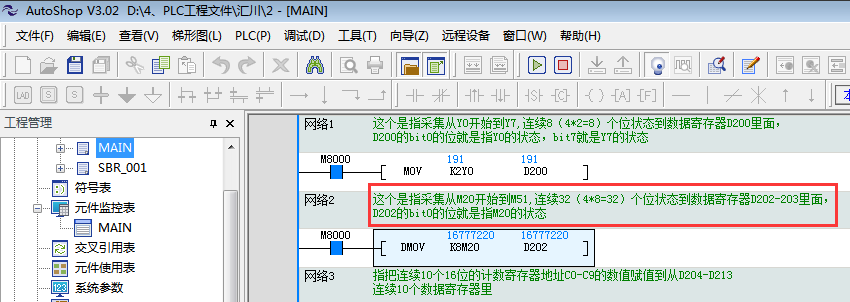

2、由于H2U系列只支持120個D寄存器，如下工程，把M20-M51值賦值到D202-D203中，
所以采集M20-M51寄存器地址，即采集位地址D202.0-D202.f、D203.0-D203.f
- 配置如下

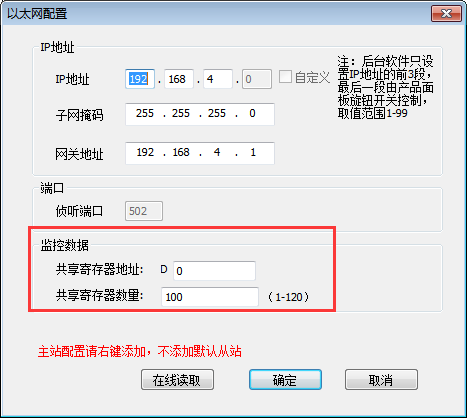

①ModbusTCP設備地址和PLC的LAN IP對應
②>9時，用a-f表示
