一、莫迪康MODBUS

相關說明如下：

1、支持功能碼：

01（0x 線圈狀態） 系統內部/外部輸出節點

02（1x輸入狀態） 系統內部/外部輸入節點

03（4x 保持寄存器）數據寄存器

04（3x 輸入寄存器）模擬輸入數據寄存器

2、除了一些常用的數據類型，還有支持雙精度，64位整數類型；

3、對16位的寄存器按位獲取；

4、支持單次采集多個數據；

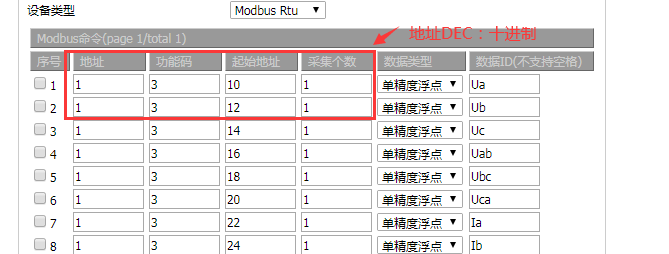

5、起始地址是0，若接的終端起始地址是1，則配置時，需向前偏移1位。如4x0001配置時，功能碼為3，地址為0；0x0001時，功能碼為1，地址為0。

1.1 MODBUS RTU

一、接線說明

1、以Modbus Slave為例，G100的485口如A2/B2接485轉USB到電腦串口；

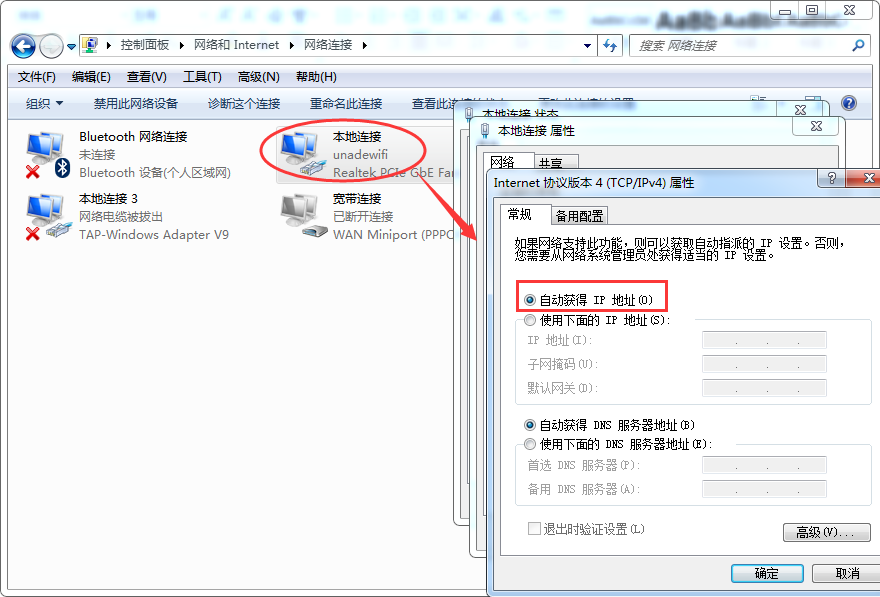

2、電腦的網口通過網線接到網關的LAN口，電腦本地連接設置為自動獲得IP地址；

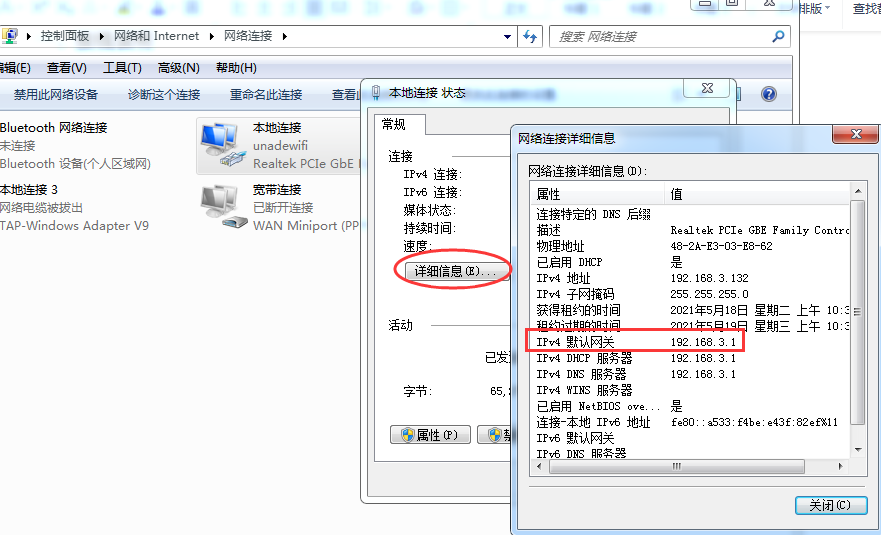

3、雙擊電腦本地連接，詳細信息，IPV4默認網關即為四信網關的LAN IP，默認G100的

LAN IP是192.168.4.1，其他型號的網關LAN IP是192.168.1.1。

二、Modbus Slave的設置

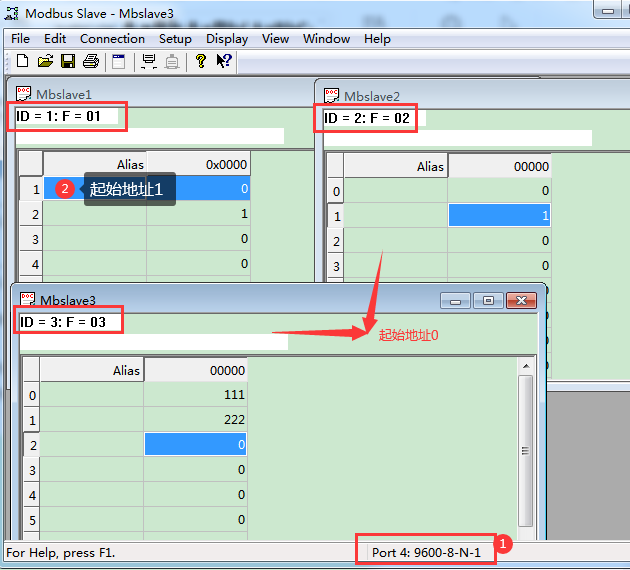

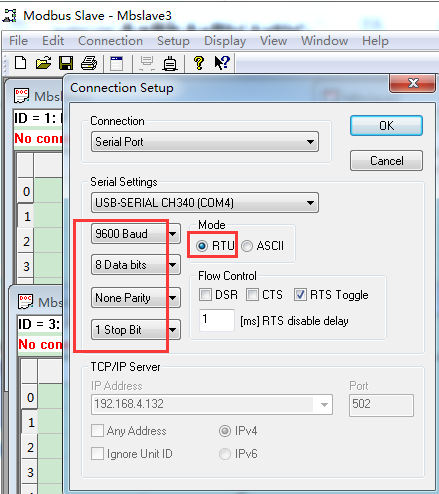

1、打開軟件，做如下配置模擬從站地址1、功能碼1、起始地址1；從站地址2、功能碼2、起始地址0；從站地址3、功能碼3、起始地址0的幾個modbusRTU從站采集，串口參數為9600 8N1。

三、網關的設置

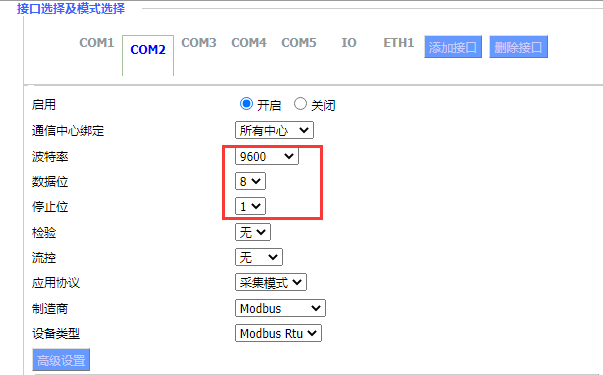

1、瀏覽器輸入四信網關的LAN IP進配置頁面，智能網關應用—設備信息表，應用配置—啟用，COM2—開啟，保存設置，選擇modbusRTU驅動，保存設置；

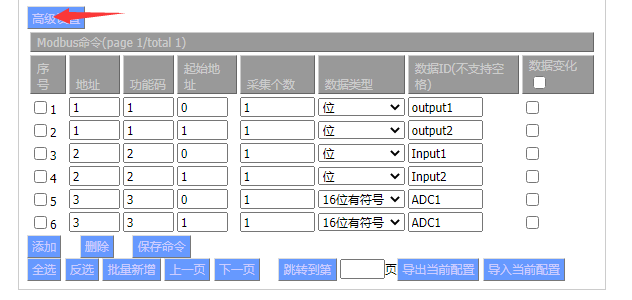

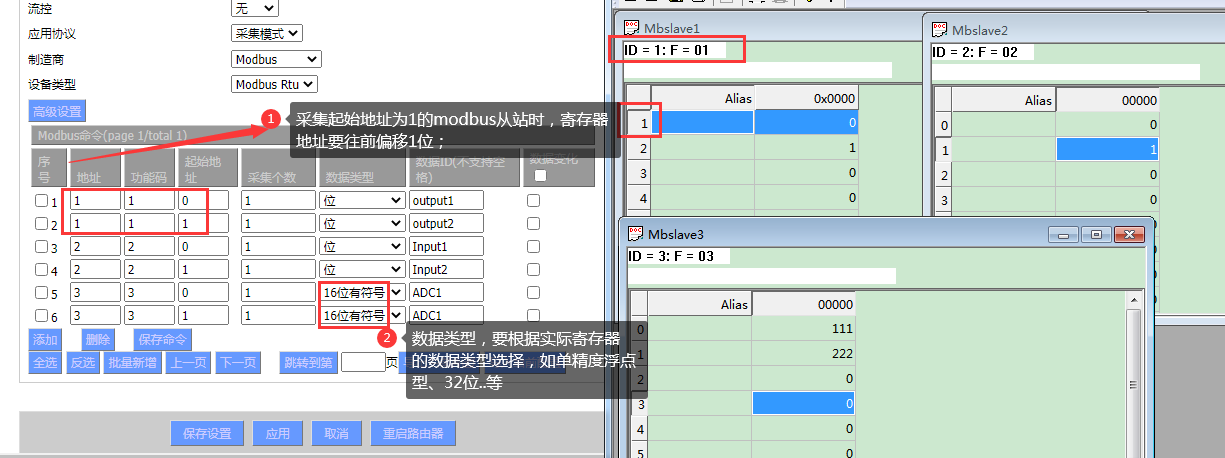

2、①地址：Modbus從站地址；

②功能碼：

01（0x 線圈狀態） 系統內部/外部輸出節點

02（1x輸入狀態） 系統內部/外部輸入節點

03（4x 保持寄存器）數據寄存器

04（3x 輸入寄存器）模擬輸入數據寄存器

③采集個數：支持單個采集和多個采集；

④數據ID：自定義，如wendu（溫度）、Ua（A相電壓）等，最好的英文格式；

⑤數據類型：根據實際提供的點表的數據類型配置，如開關量是位0和1。

1. 配置后點擊保存命令；點擊保存設置——應用；
2. 若發現采集的數據和實際數據相差很大，需考慮下可能是高低位不一致，否則請忽略；

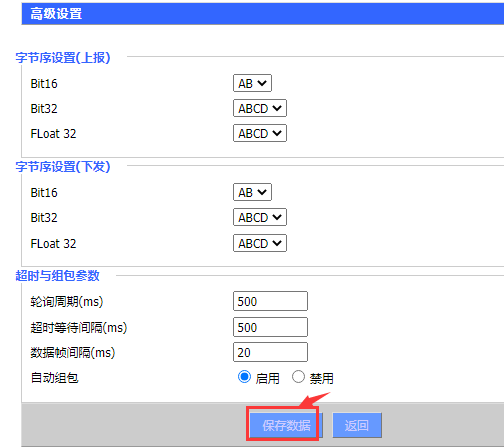

高級設置——調整下對應數據類型的高低位，保存數據。

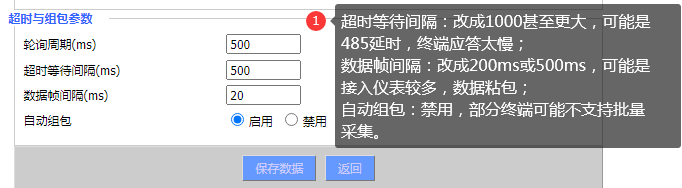

1. 若發現采集為null，但配置參數確認都是正確的，嘗試修改以下配置參數，否則請忽略。

四、狀態查詢

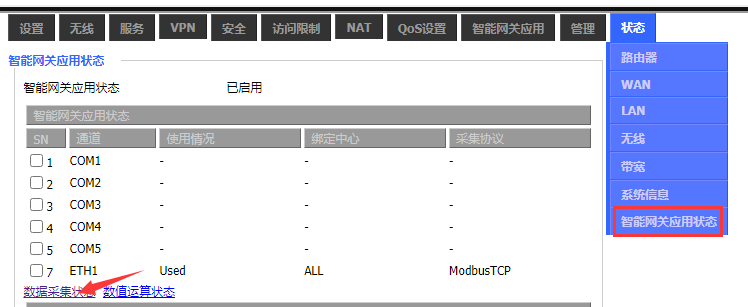

1、點擊狀態—智能網關應用狀態—數據采集狀態，可以查看采集PLC數據狀態；

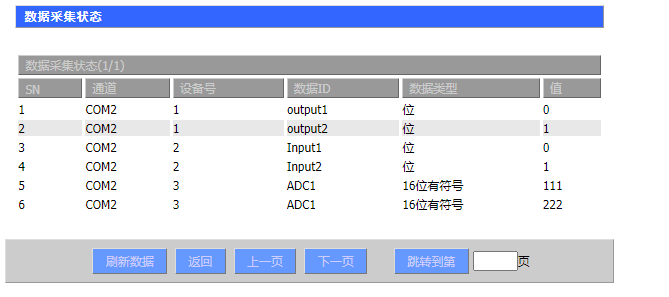

2、數據采集狀態

1.2 MODBUS TCP

一、接線說明

1、電腦的網口通過網線接到網關的LAN口，電腦本地連接設置為自動獲得IP地址；

2、雙擊電腦本地連接，詳細信息，IPV4默認網關即為四信網關的LAN IP，默認G100的

LAN IP是192.168.4.1，其他型號的網關LAN IP是192.168.1.1。

3、以Modbus Slave為例，模擬MODBUS TCP協議通信；

二、Modbus Slave的設置

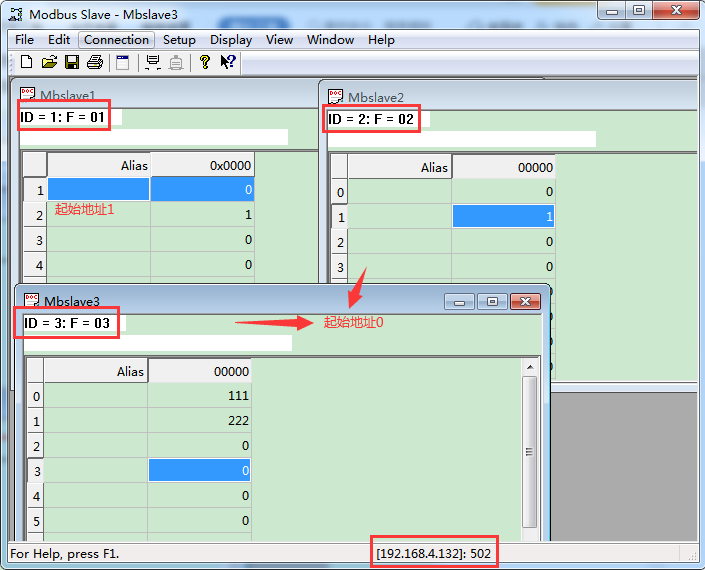

1、打開軟件，做如下配置模擬從站地址1、功能碼1、起始地址1；從站地址2、功能碼2、起始地址0；從站地址3、功能碼3、起始地址0的幾個modbusTCP從站采集，網口參數為192.168.4.132 502。

三、網關的設置

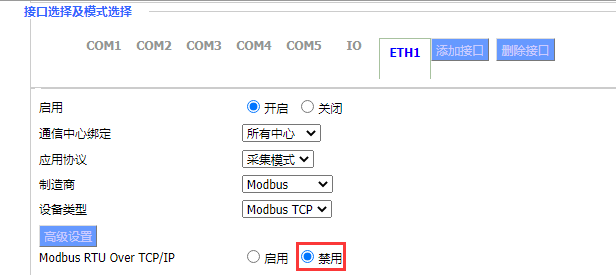

1、瀏覽器輸入四信網關的LAN IP進配置頁面，智能網關應用—設備信息表，應用配置—啟用，ETH1—開啟，保存設置，選擇MODBUS TCP驅動，保存設置；

注意：如下只有協議是Modbus RTU Over TCP/IP時，才需啟用，否則禁用。

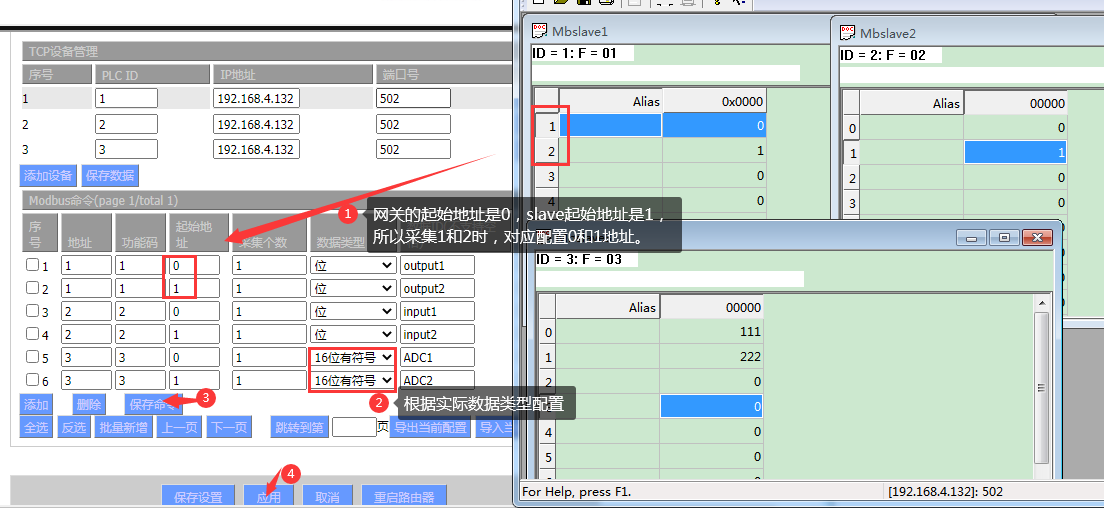

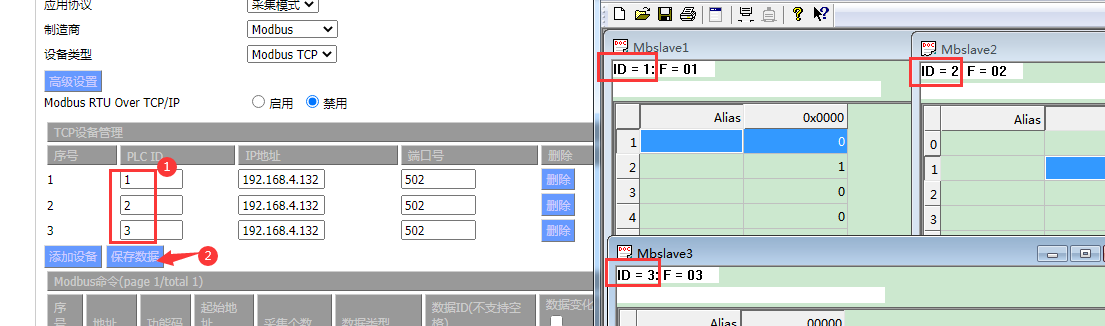

2、PLC ID需與實際ModbusTCP站號地址一致；

①地址：Modbus從站地址；

②功能碼：

01（0x 線圈狀態） 系統內部/外部輸出節點

02（1x輸入狀態） 系統內部/外部輸入節點

03（4x 保持寄存器）數據寄存器

04（3x 輸入寄存器）模擬輸入數據寄存器

③采集個數：支持單個采集和多個采集；

④數據ID：自定義，如wendu（溫度）、Ua（A相電壓）等，最好的英文格式；

⑤數據類型：根據實際提供的點表的數據類型配置，如開關量是位0和1。

1. 配置后點擊保存命令；點擊保存設置——應用；
2. 若發現采集的數據和實際數據相差很大，需考慮下可能是高低位不一致，否則請忽略；

高級設置——調整下對應數據類型的高低位，保存數據。

四、狀態查詢

1、點擊狀態—智能網關應用狀態—數據采集狀態，可以查看采集PLC數據狀態；

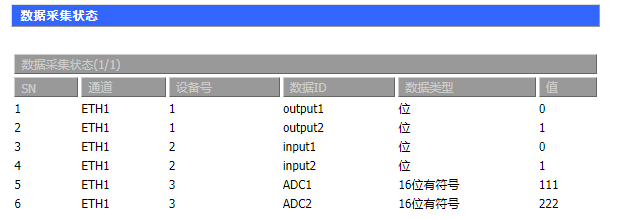

2、數據采集狀態
