短信測試
2022-11-08 15:49:19
DTU系列支持三種短信模式（與F2003相同，詳細協議描述及說明可參考F2003使用手冊）

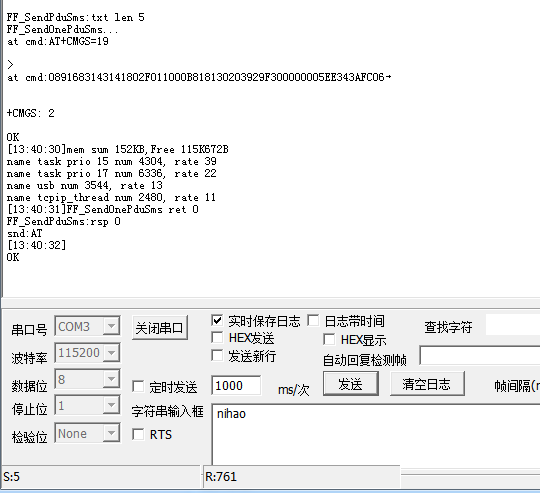

1 SMSCLI短信模式

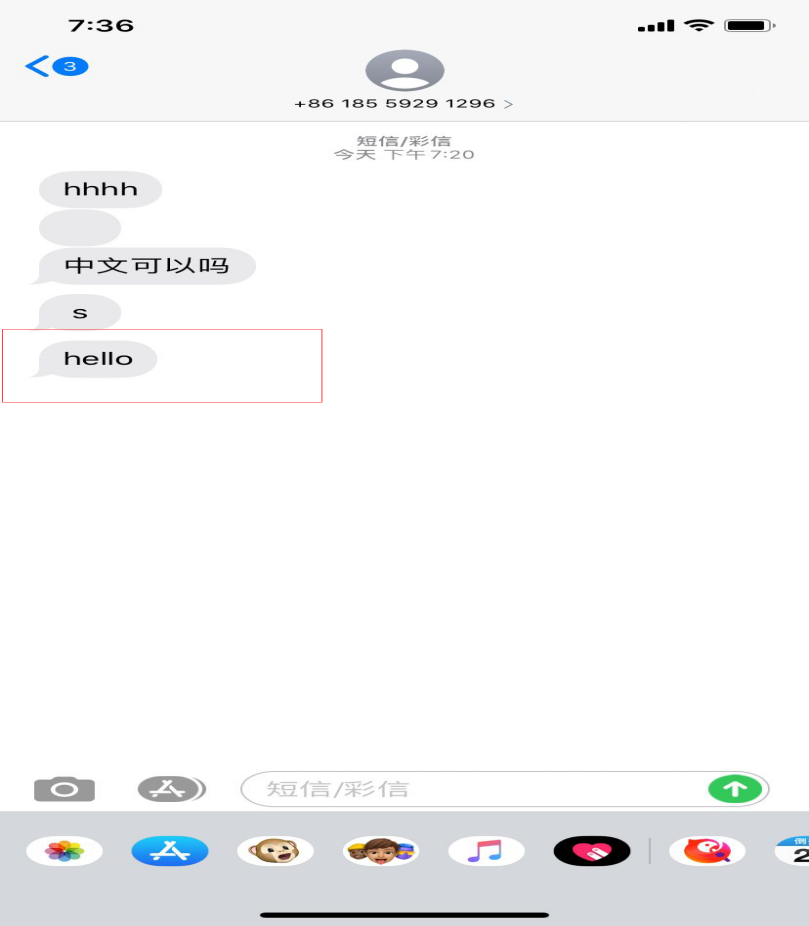

短信發送正常

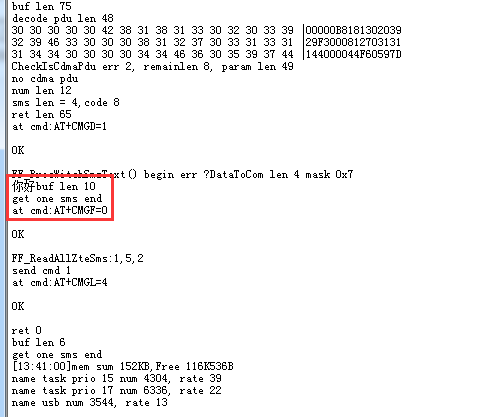

短信接收正常
2 TRNS模式:

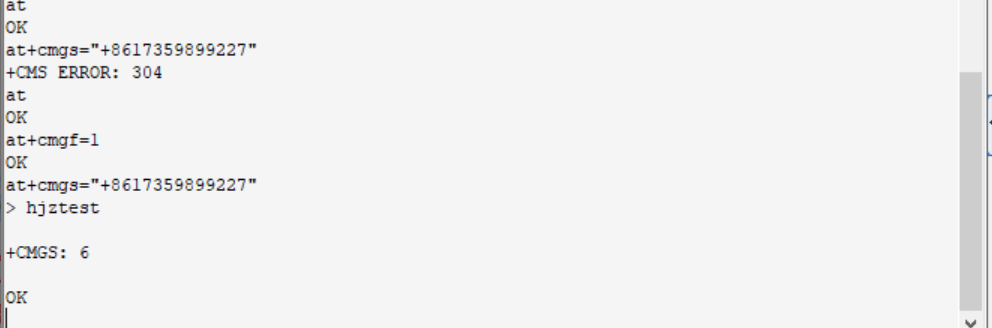

2.1 text格式

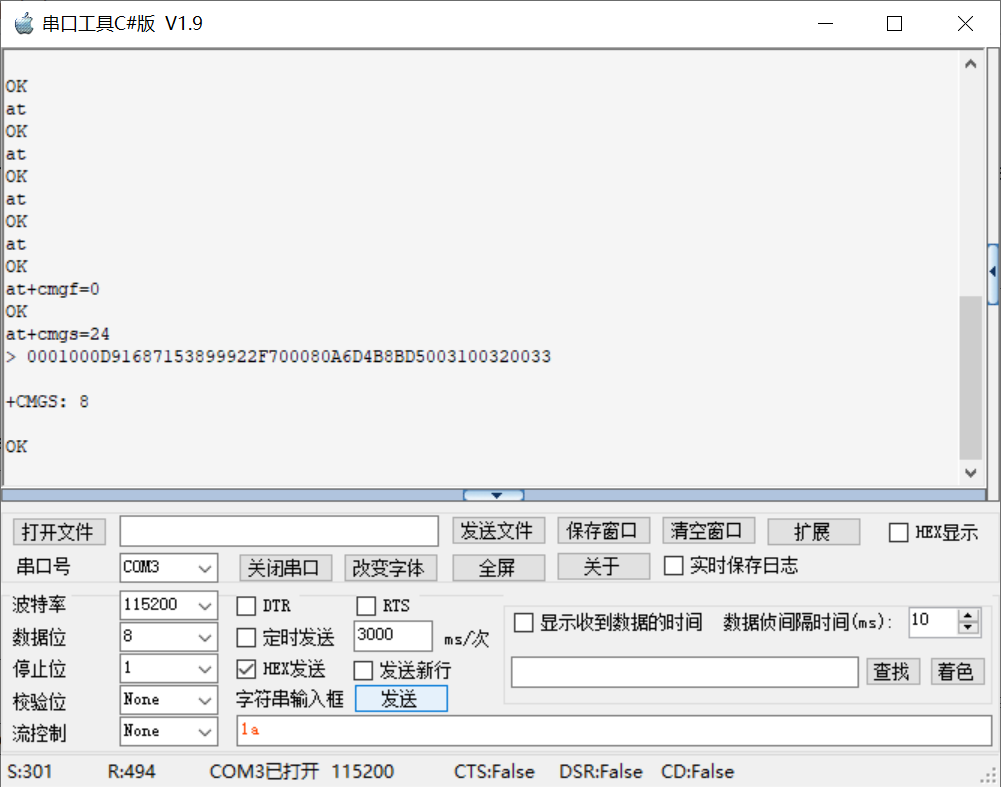

2.2 PDU編碼格式
若短信需要發送中文，需要先將發送的對端手機號及內容轉為PDU格式編碼，再進行發送測試，轉碼地址：http://www.sendsms.cn/pdu/
3 SMSSER 短信服務端模式
IP MODEM 在此模式下稱為短信服務端模式，當 IP MODEM 接收到短信的時候， 它會自動讀取短信，并把短信內容發送到串口。如果需要通過 IP MODEM 給其他設備發送短信，在發送短信的時候，發給 IP MODEM 串口的短信需要遵循如下的數據格式.
|
head |
phone_len |
phone |
data_len_high |
data_len_low |
data |
tail |
|
1 byte |
1 byte |
11 bytes |
1 byte |
1 byte |
1 byte |
|
|
0x02 |
11（0x0b） |
13666041237 |
0x03 |
head：數據幀的起始位，固定為 0x02 。
phone_len：接收本條短信的終端的電話號碼長度。
phone： 接收本條短信的終端的電話號碼。
data_len_high：短信內容長度的高字節位。
data_len_low：短信內容長度的低字節位。
短信內容的長度為 data_len_high*256+data_len_low。只有當短信內容長度大于255 字節時 data_len_high 才會是非零值，否則 data_len_high 的值為 0。
data：發送短消息的內容。 tail：數據幀的結尾，固定為 0x03。
例子：
給 13912345678 發送 “hello”，按照以上格式發送給 IP MODEM 串口的數據應該如下（十六進制描述）：
0x02 0x0b 0x31 0x33 0x39 0x31 0x32 0x33 0x34 0x35 0x36 0x37 0x38 0x00
0x05 0x68 0x65 0x6c 0x6c 0x6f 0x03
數據解析：
0x02：數據幀頭部。
0x0b：接收短信的終端的號碼長度為 11 字節。
0x31…0x38：接收短信的終端的號碼（13912345678）。
0x00 0x05： 短信內容長度 5 字節。
0x68 0x65 0x6c 0x6c 0x6f：短信內容 “hello”。
0x03：數據幀尾部。
發送的報文格式是特定的，發送內容由hex格式決定，
Hello為本次測試所發送內容
