接線及指示燈說明
2023-11-24 10:46:02

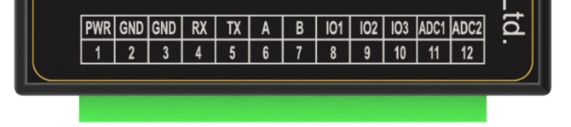

- 接線說明
- 電源線接線：出廠配套適配器黑白相間線接PWR引腳，黑色線接GND引腳。
- RS232接線：出廠配套的黑色三芯串口線，藍色線接RX引腳，棕色線接TX引腳，黑色線接GND引腳。若用戶沒用配套的串口線，在接線時需要將對端串口的設備RX和TX交叉后接到RX引腳和TX引腳。
- RS485接線：A引腳對應RS485線序的正，B引腳對應RS485線序的負。

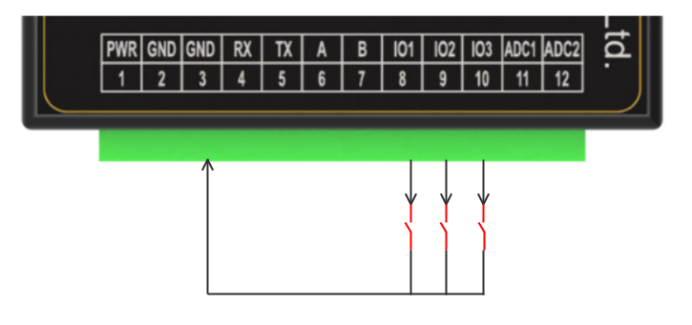

- IO1、IO2、IO3接線：IO為開關量/數字量采集接口，在 IO 輸入端的 IO1-3 和 GND 之間串入無源開關，通過控制開關的閉合、斷開控制輸入量的狀態。

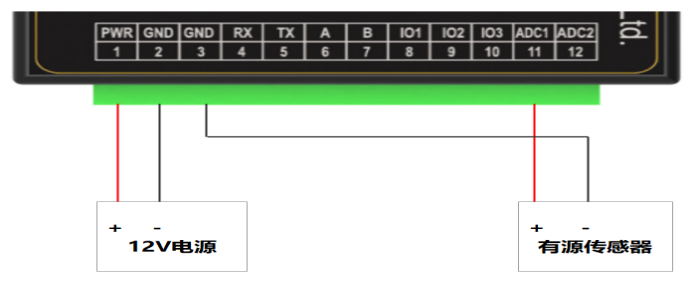

- ADC1、ADC2接線：ADC為電流/電壓模擬量信號采集接口，對接傳感器時，分有源和無源兩種：
- 有源傳感器只需要把信號正對應到ADC引腳，信號負接到GND引腳。
- 無源的傳感器就需要將傳感器的正接到電源正，傳感器負接到ADC引腳，兩個GND引腳導通。
- 指示燈說明
DTU提供三個指示燈：“Power”，“Online”，“ACT”。指示狀態如下：
|
指示燈 |
狀態 |
說明 |
|
Power |
滅 |
設備未上電 |
|
亮 |
設備電源正常 |
|
|
Online |
滅 |
設備不在線 |
|
亮 |
設備在線 |
|
|
ACT |
滅 |
沒有數據通信 |
|
閃爍 |
正在數據通信 |
