一、 直連設備（物模型通信topic）

1、在阿里云物聯網平臺上注冊賬號，點擊創建產品

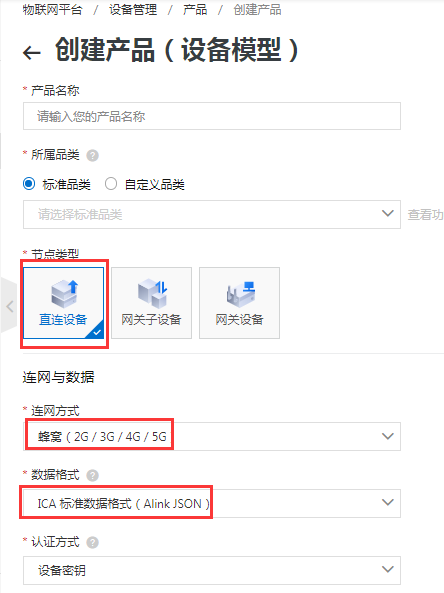

創建產品時，除了圈中部分，產品名稱和所屬品類可以根據實際項目需要設置，詳細參考阿里云上說明

https://help.aliyun.com/document_detail/73728.html?spm=5176.8208715.110.6.13373cda89eeNZ#task-lxd-pnl-vdb

2、產品指某一類設備，創建完產品后，需要為設備創建身份。您可以創建單個設備，也可以批量創建設備。

3、在產品列表中，單擊該產品的查看按鈕，設置自定義Topic類。

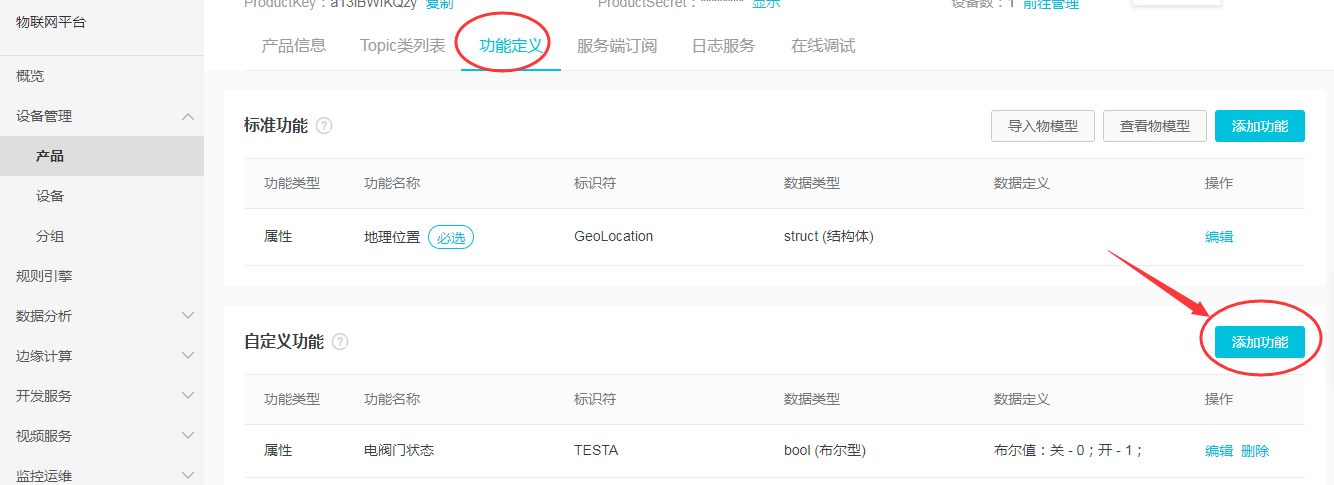

點擊功能定義，在自定義功能部分，添加功能，此參數和網關上參數關聯

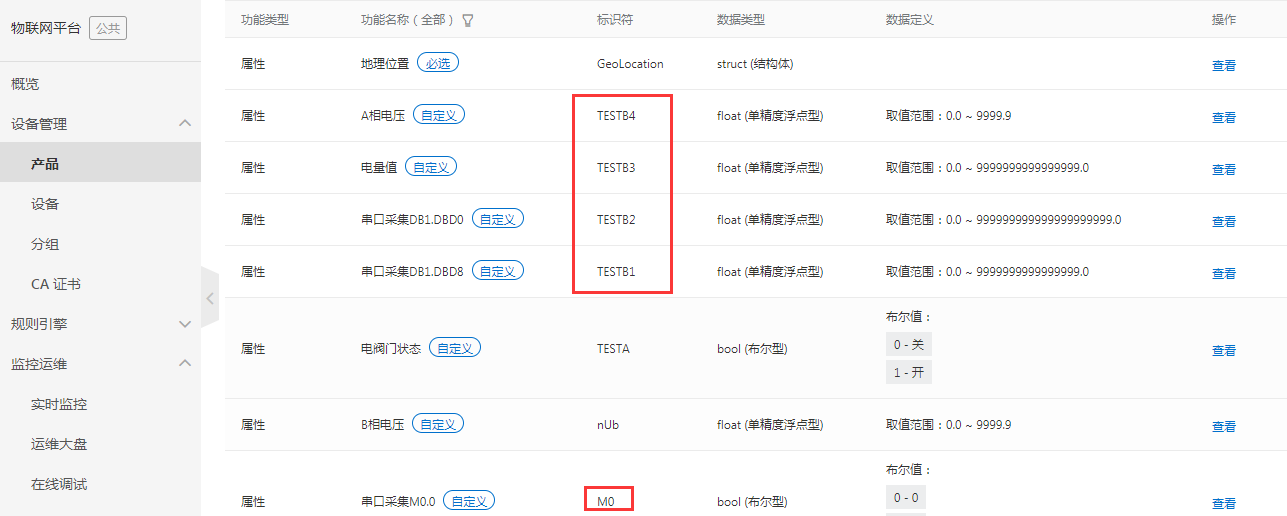

4、如添加五個功能屬性，分別對應標識符TESTB1 、TESTB2、TESTB3、TESTB4、M0 ，設置好相關的數據類型和數據取值范圍定義（此參數和PLC工程中定義一致）

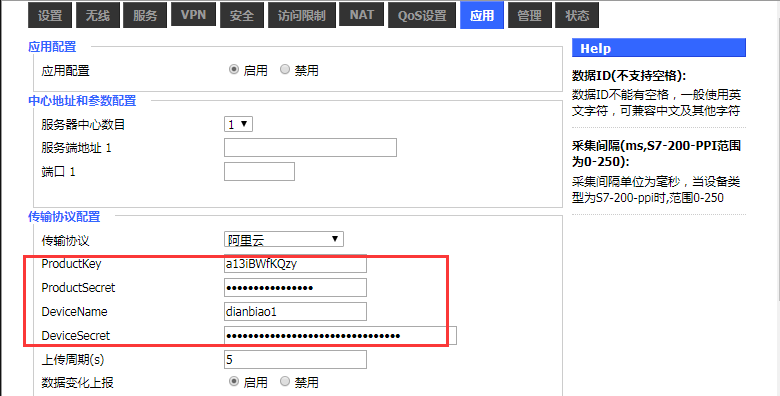

5、確保網關正常聯網，配置相關參數如下

傳輸協議配置部分，選擇阿里云，對應阿里云上的產品key和secret設備Name和secret

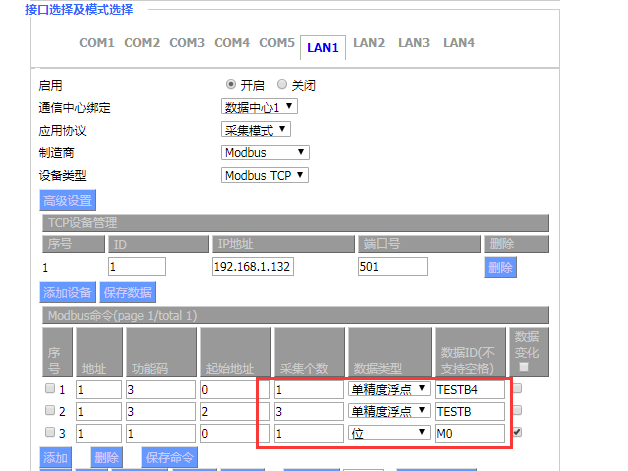

6、如：以采集終端設備modbusTCP為例

設置網口采集方式

定義五個采集點，分別和阿里上的功能屬性相對應

7、網關連接阿里云狀態

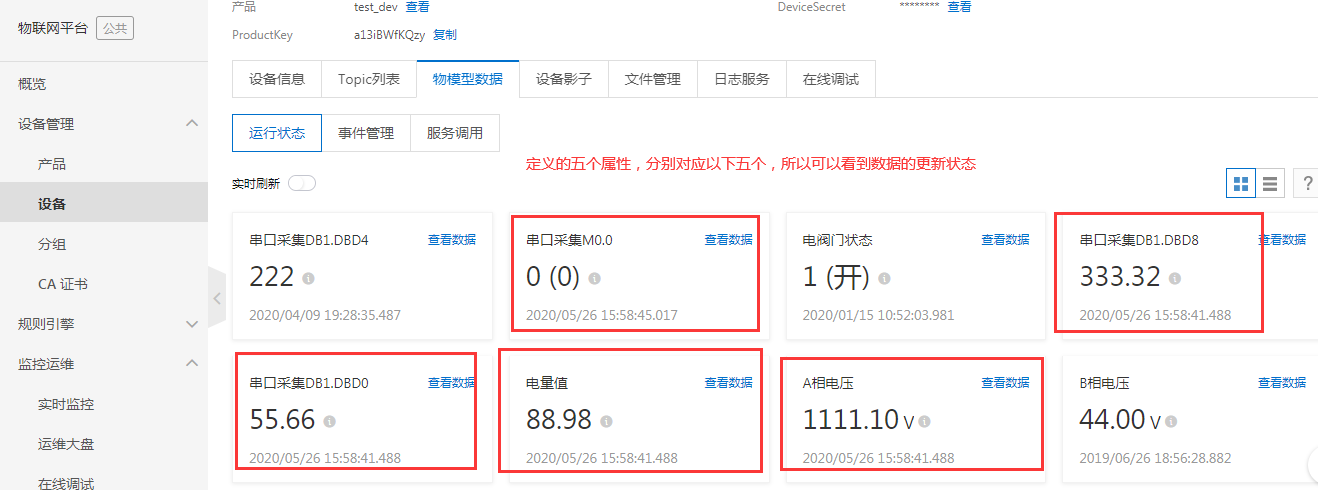

8、網關讀取設備狀態信息（讀操作）

9、點擊在線調試，可以通過阿里云平臺往PLC寫數據

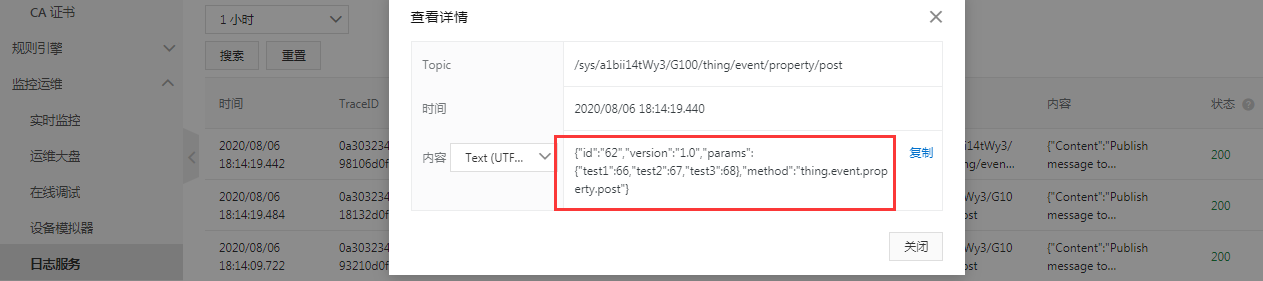

1. 同時，可在日志服務中，查看網關和云平臺的數據交互日志

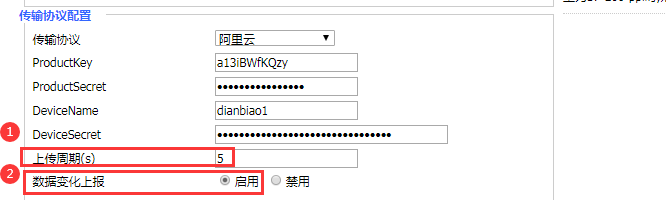

1. 可設置數據變化上報和定時上報周期

①上傳周期，即采集的點表數據批量上報的時間周期；

②數據變化上報：禁用時，按照上傳周期上報；

啟用時，上傳周期和數據變化上報同時生效，有數據變化即實現單點上報。

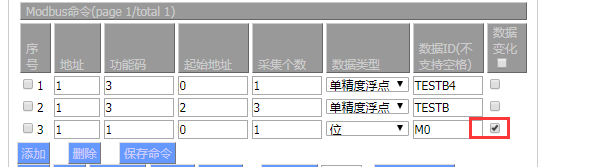

如下，有勾選的點才會變化上報，不勾選的變化不上報；

從日志上可查看，上報的狀態和時間。

二、直連設備（自定義topic）

1、在阿里云物聯網平臺上注冊賬號，點擊創建產品

創建產品時，除了圈中部分，產品名稱和所屬分類可以根據實際項目需要設置，詳細參考阿里云上說明

https://help.aliyun.com/document_detail/73728.html?spm=5176.8208715.110.6.13373cda89eeNZ#task-lxd-pnl-vdb

2、產品指某一類設備，創建完產品后，需要為設備創建身份。您可以創建單個設備，也可以批量創建設備。

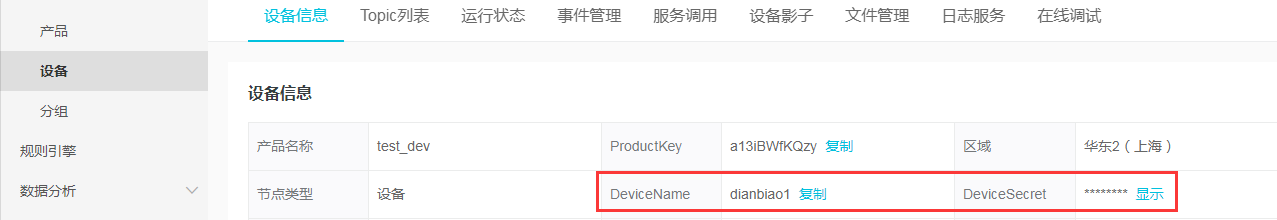

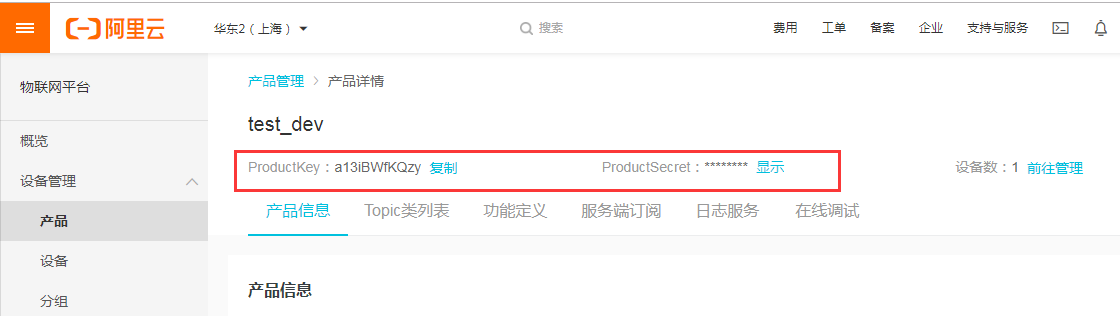

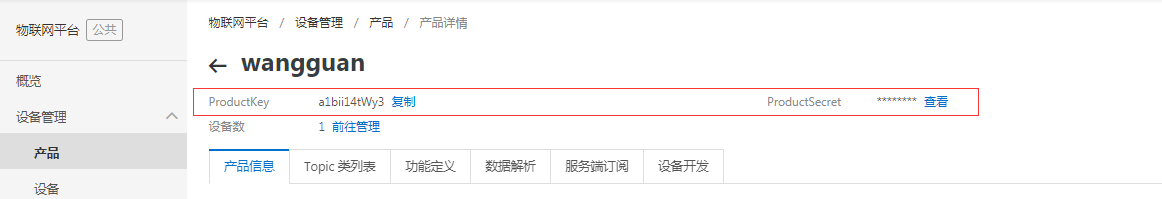

3、獲取產品和設備的相關信息：ProductKey、ProductSecret、DeviceName、DeviceSecret，此信息唯一用來網關連接阿里云平臺；

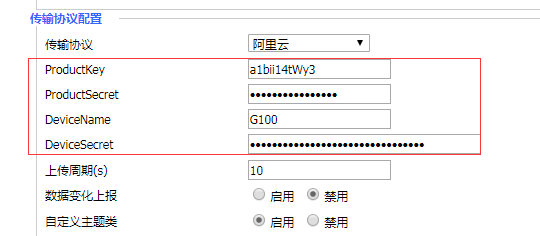

4、確保網關正常聯網，配置相關參數如下

傳輸協議配置部分，選擇阿里云，對應阿里云上的產品key和secret設備Name和secret

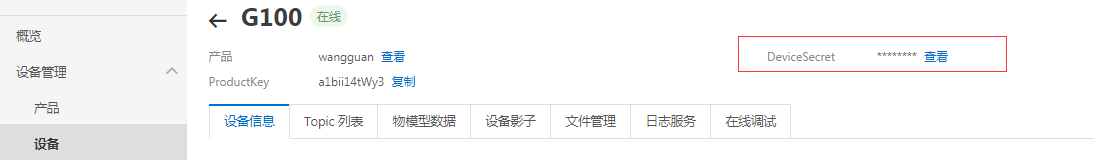

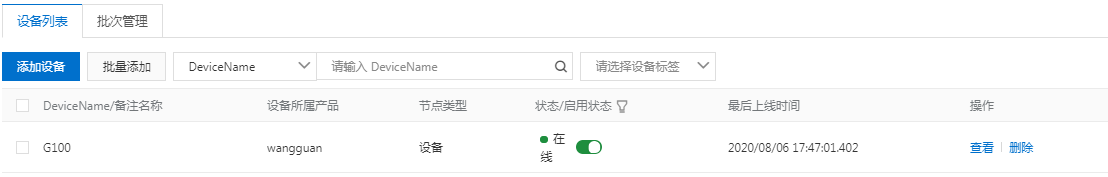

5、阿里云上查看設備在線狀態

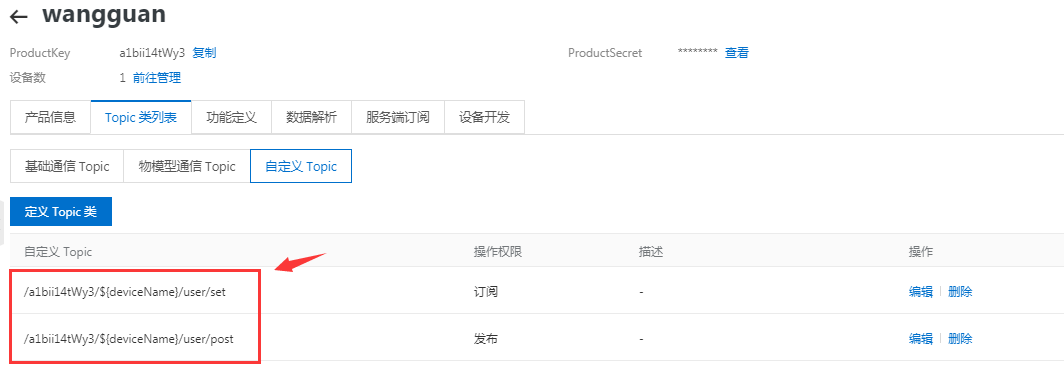

1. 定義topic

分別定義阿里云上topic和網關上topic（網關目前最多支持2個topic，屬性發布和訂閱）

網關部分配置：啟用自定義主題類，發布和訂閱主題部分只需填寫Topic類名，其他參數設置后會自動回填；如發布主題類為/a1bii14tWy3/G100/user/post，只需填寫psot

1. 設置網關對下采集部分；
2. 自定義TOPIC通信方式，通物模型通信不一樣，不會在平臺上顯示，需通過日志服務，選擇對應的topic查看網關上報內容，或者直接在第三方平臺調用阿里的接口上看；

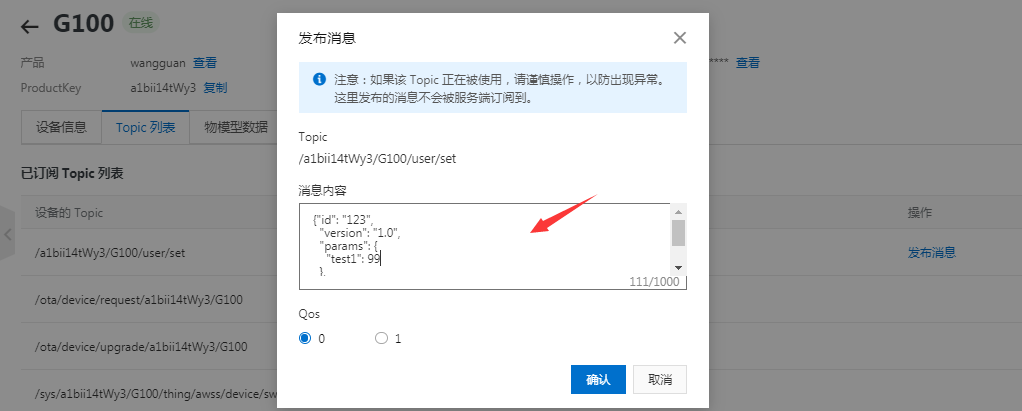

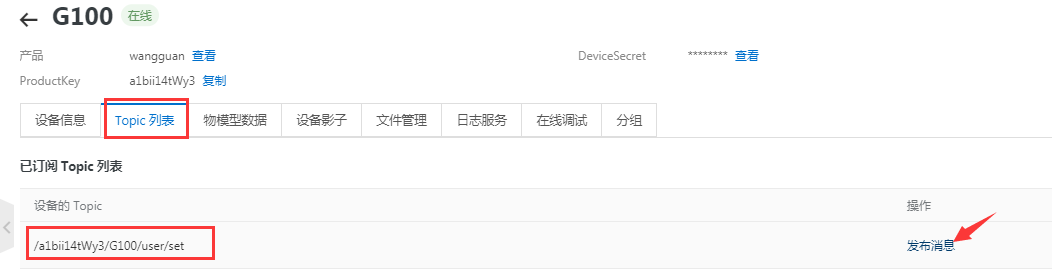

1. 下發網關訂閱可在Topic列表中，下發控制

控制指令如下數據格式：

{"id": "123", //消息ID號

"version": "1.0", //協議版本號，目前協議版本號唯一取值為1.0

"params": {

"test1": 88

}, //屬性設置參數；

"method": "thing.service.property.set" //請求方法

}

注：目前自定義topic的上行和下行Json格式，仍然是沿用Alink json格式，詳細內容可以查看鏈接

https://help.aliyun.com/document_detail/89301.html?spm=a2c4g.11186623.6.706.6a7f12edsuanOT

三、 網關設備

1、在阿里云物聯網平臺上注冊賬號，點擊創建產品

創建產品時，除了圈中部分，產品名稱和所屬品類可以根據實際項目需要設置，詳細參考阿

里云上說明

https://help.aliyun.com/document_detail/73728.html?spm=5176.8208715.110.6.13373cda89ee

NZ#task-lxd-pnl-vdb

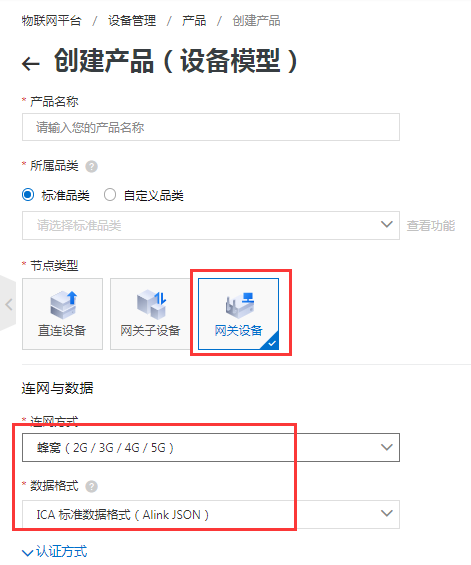

2、創建產品——網關設備（模型）

3、創建產品——網關子設備（模型）

創建完網關設備后，創建某個系列網關子設備

注：子設備的命名規則為*數字，如shuibiao1其中*可為字符串不能為數字，1為站號地址，即對應智能網關的PLC從站地址，數字部分不能重復，在創建設備時，需按照此規則來創建。

即：同一個網關下的子設備，前綴可以一樣，但是后面跟著的數字不能一樣，前綴不能帶任何數字；

1. 創建設備：產品指某一類設備，創建完產品后，需要為設備創建身份。您可以創建單個設備，也可以批量創建設備。

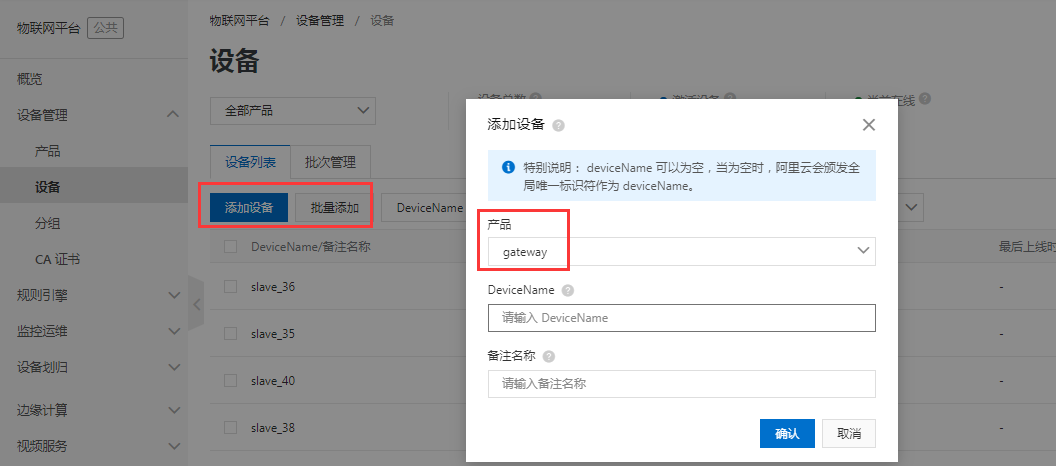

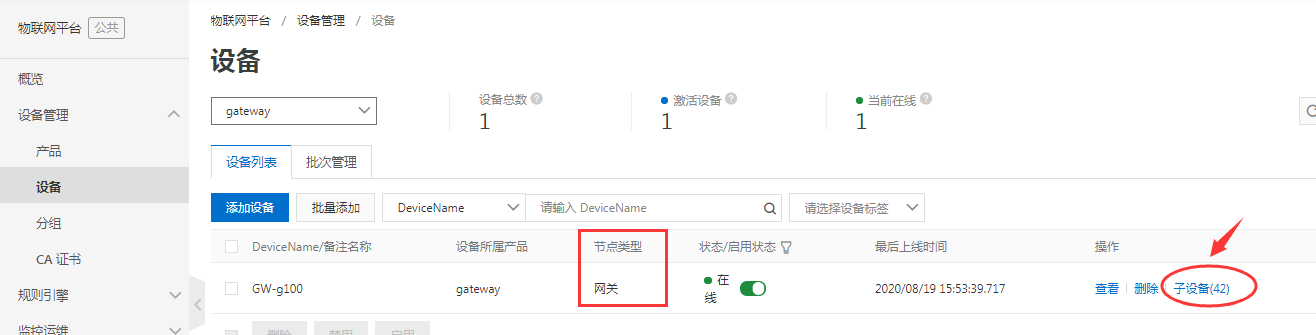

1. 為網關設備添加子設備

選擇節點類型為網關的設備，為其添加對應的子設備

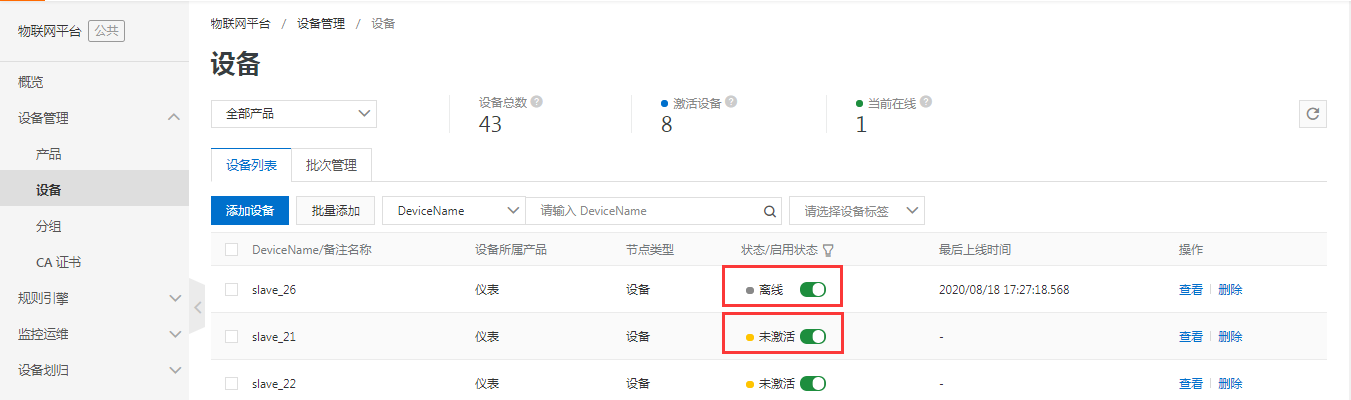

1. 設備狀態說明：

離線：節點類型為設備時，表示網關當前采集不到子設備數據；

節點類型為網關時，表示網關當前未連接到平臺；

未激活：節點類型為設備時，表示子設備未注冊過平臺；

節點類型為網關時，表示網關未注冊過平臺；

在線：節點類型為設備時，表示網關和子設備連接正常；

節點類型為網關時，表示網關已連上到平臺；

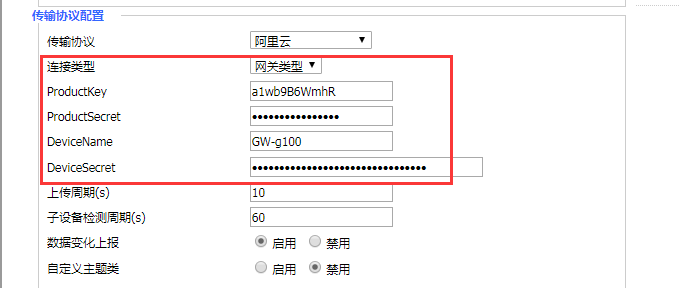

1. 智能網關配置連接阿里云

連接類型：網關類型

設備的四個參數productKey、productSecret、DeviceName、DeviceSecret，只需配置節點類型為網關的設備即可，子設備的相關信息無需配置。

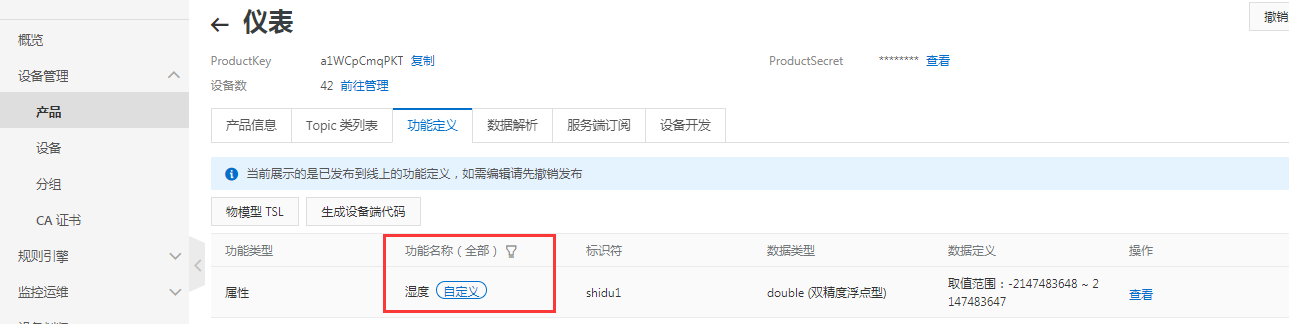

1. 為產品——子設備創建屬性

若是不用物模型，而采用自定義topic，可不創建物模型屬性。

為某類子設備創建屬性后，所有的子設備即可擁有此屬性，屬性對應智能網關的數據ID，即不同的子設備可擁有相關的屬性；

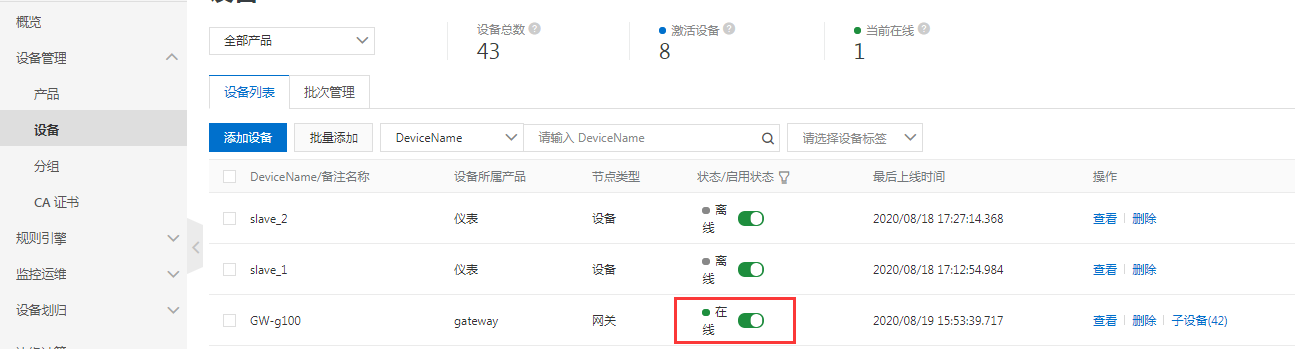

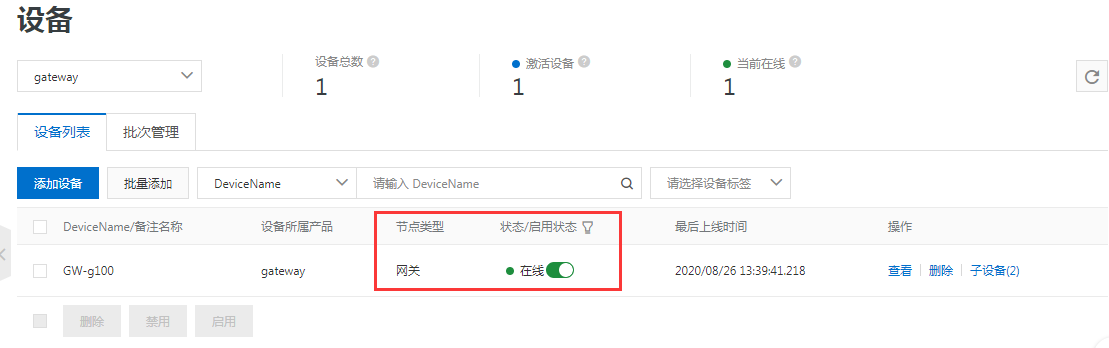

1. 查看網關在線狀態

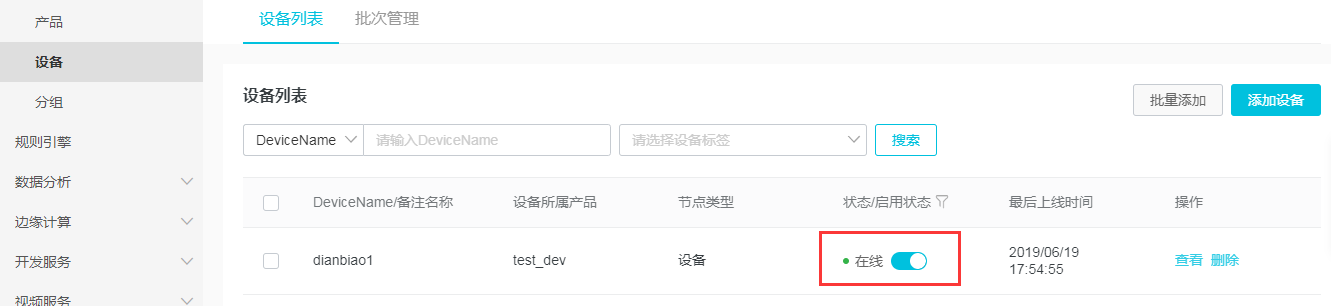

1. 查看子設備在線狀態

子設備要從未激活狀態，切換到在線或離線狀態，需首次在網關上配置子設備（從站地址）且網關采集子設備數據正常，才上報子設備狀態由未激活—>在線狀態；

測試時，可參考網關本地數據采集狀態，當對應的設備號（從站地址/子設備）采集值不為null時，網關根據檢測子設備的時間間隔，將子設備狀態上報到阿里云；

阿里云平臺上手動刷新下，子設備在線狀態：

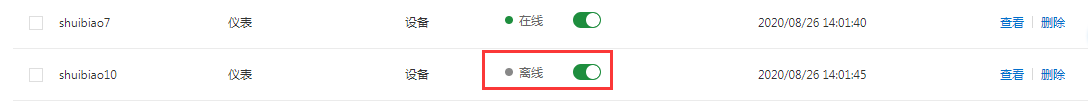

離線狀態

注：若1臺子設備下，有多個屬性，其中某幾個屬性采集為null，其他屬性采集正常，則仍顯示子設備在線，采集到的屬性上報，采集不到的屬性不上報；

1. 數據采集狀態查看

注：無論是物模型還是自定義topic方式，上報的topic都是設備類型為網關的topic；

只是物模型時，網關將子設備數據解析到對應子設備的物模型中展示，而非在網關

的物模型中展示。

阿里云發布子設備json格式限制要求，限制5個子設備/200個屬性一個包，所有超過時，設備會自動分包。

1. 自定義topic時

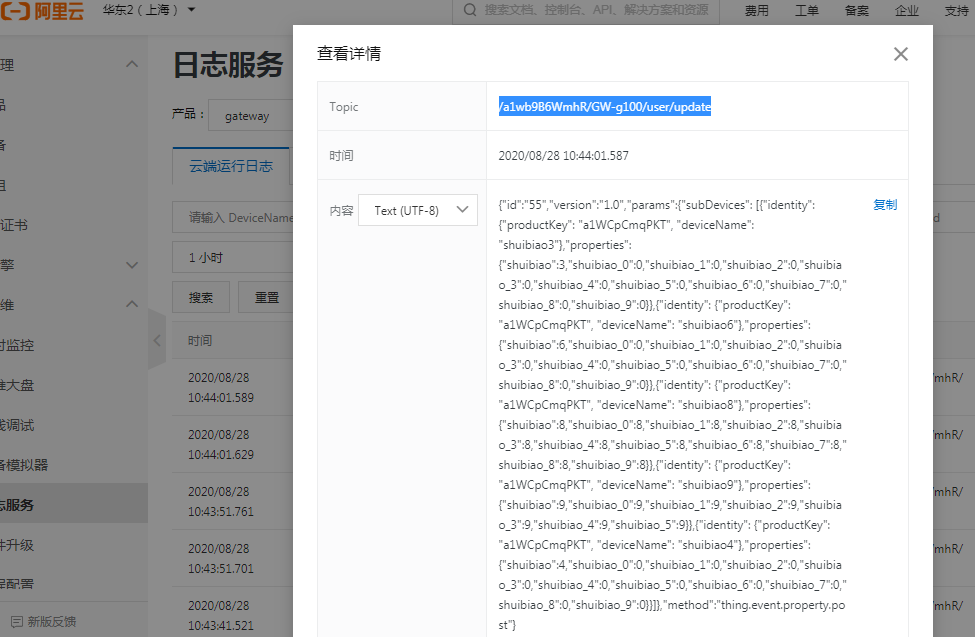

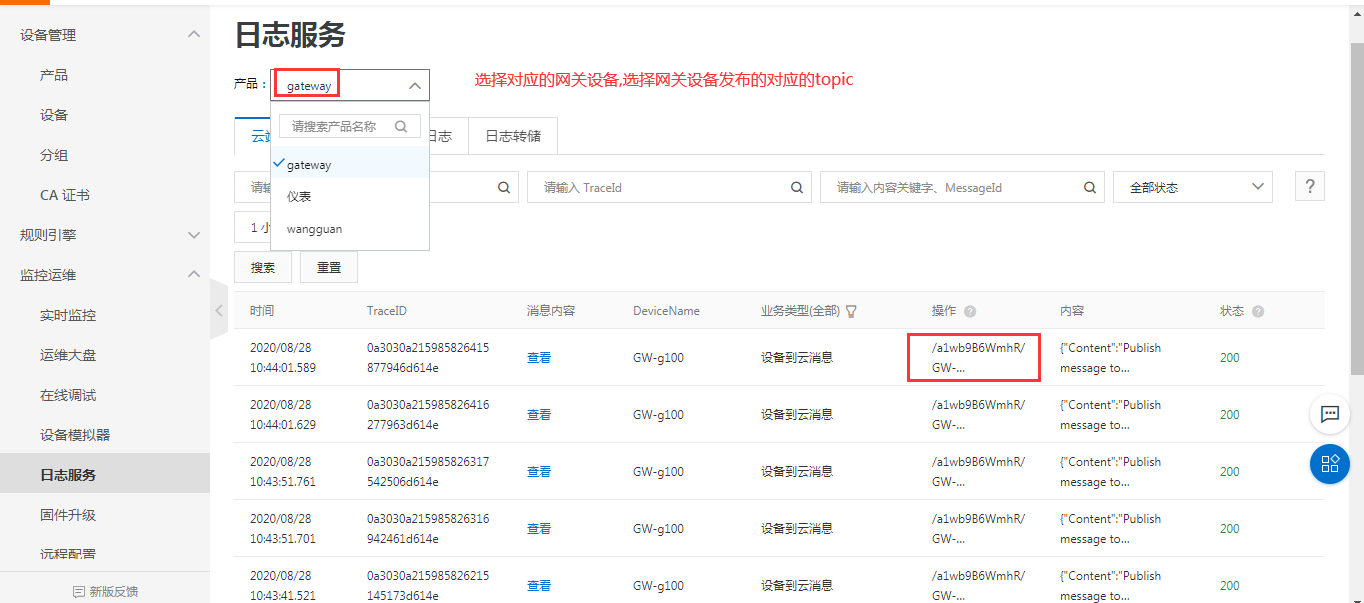

在日志服務，選擇對應的網關設備，查看網關發布的topic，即可查看到網關發布到平臺的數據；

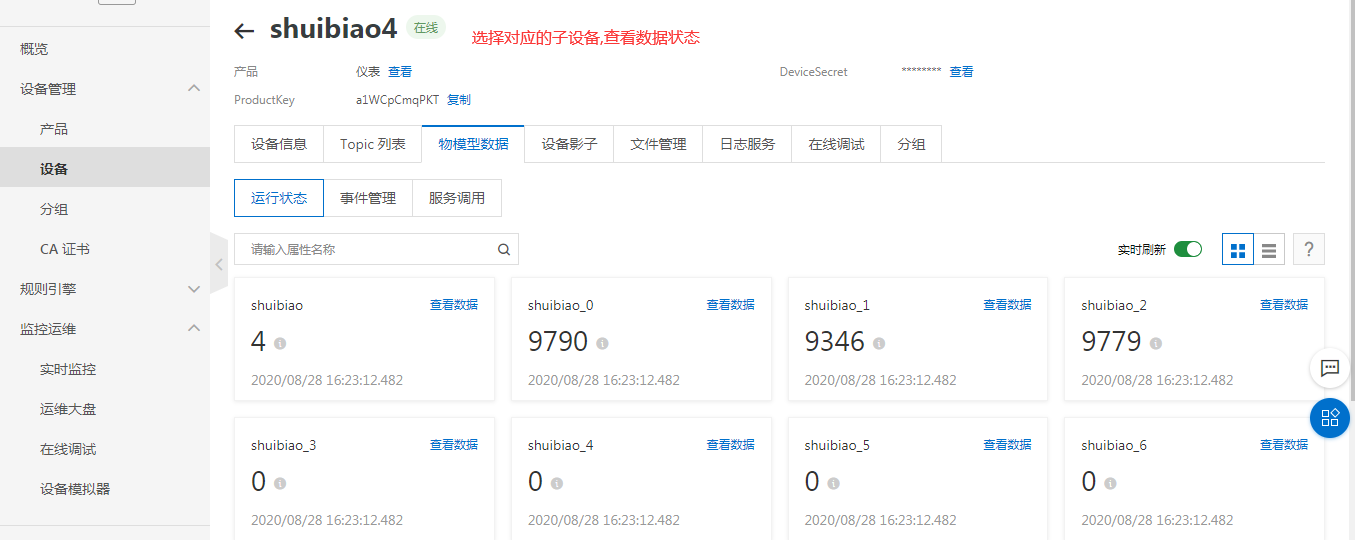

1. 物模型
