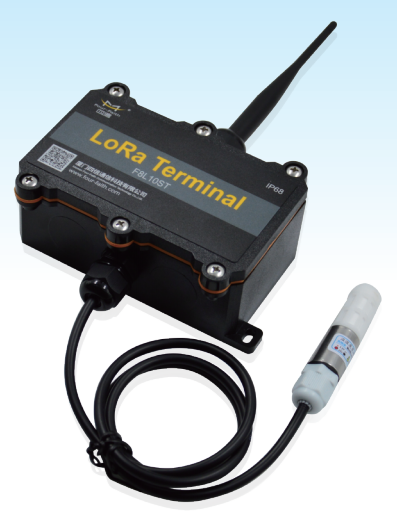

F8L10ST功能測試文檔_V2.1

文檔修訂記錄

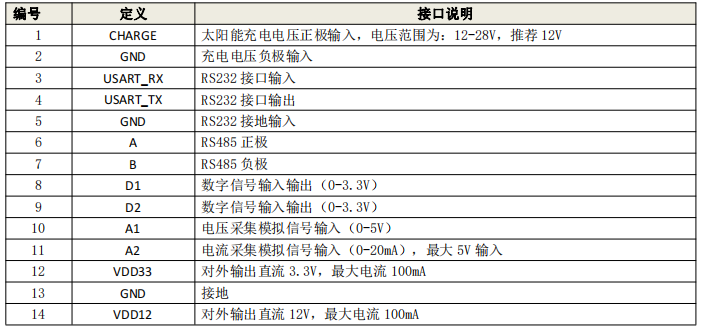

硬件接口及邏輯介紹

1、串口功能

①串口1（RS232）一般用于本端設備參數配置；默認串口參數為115200，8n1

②串口2（RS485）一般用于接傳感器數據采集；默認串口參數為9600，8n1

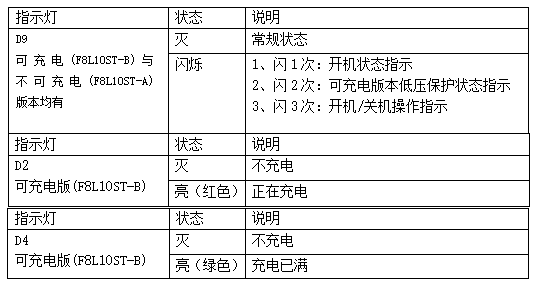

2、LED功能

1. 按鍵功能

①關機狀態下，長按0N/OFF鍵 3秒，設備開機；狀態可通過LED燈判斷。

②開機狀態下，長按0N/OFF鍵 3秒，設備關機；狀態可通過LED燈判斷。

③當用配置工具加載參數進度條不動（比如設備處于休眠狀態）時，短按下復位鍵，此時可進入配置。

④若無法確認設備當前是否開機，可短按開機按鍵，D9亮一下為開機狀態,不亮為關機狀態。

⑤設備出廠默認為深度休眠，關機狀態；即首次使用或恢復出廠后，設備均需要先開機。

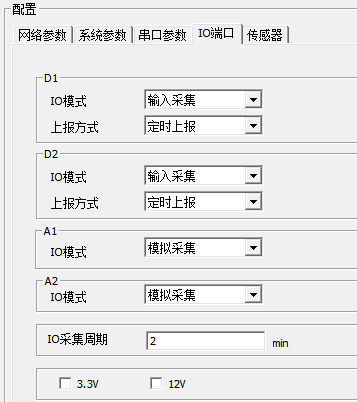

4、IO功能

① D1、D2：

IO模式：D1、D2都可配置為不使用、輸入、輸出模式（高低電平）；其中輸入采集支持有源開關量。

上報方式：定時上報、電平變化兩種。

② AI、A2：

IO模式：AI、A2都可配置為不使用、模擬輸入（A1可采集電壓0-5V，A2可采集電流0-20mA）。

上報方式：只支持定時上報。

5、電壓輸出功能

設置VDD33、VDD12支持對外輸出3.3V、12V給傳感器供電；深度休眠工作狀態下，設置合理的供電時間，即可兼顧傳感器采集和功耗要求。

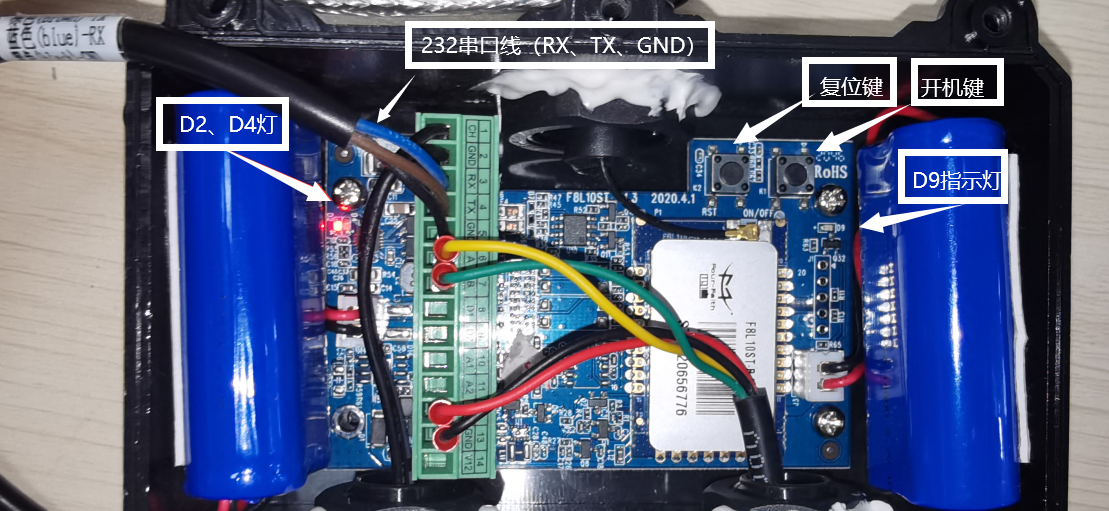

硬件連接（需打開面板）

1、RS232串口連接

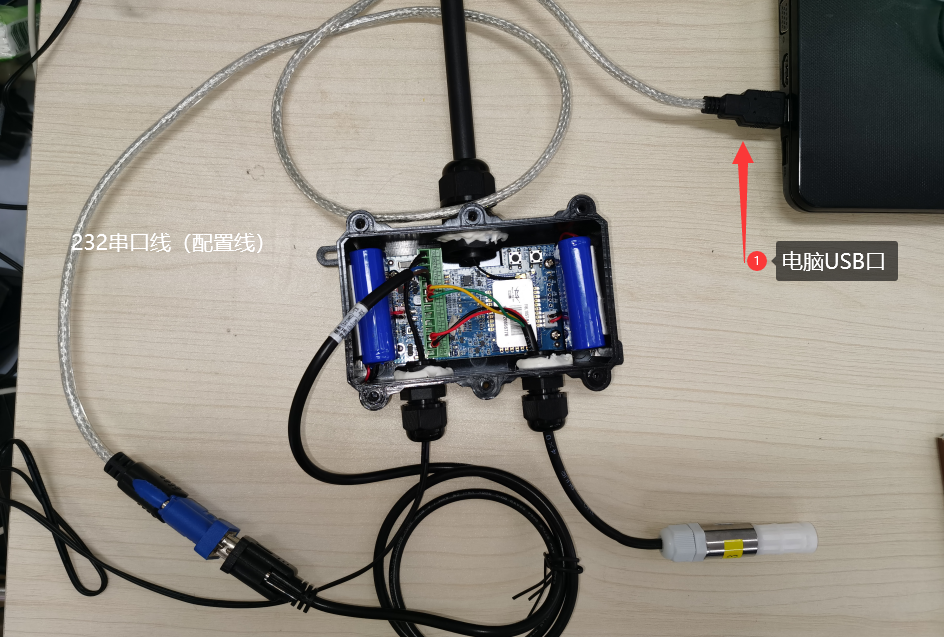

通過出廠配件 RS232 串口線把 LoRa 數傳終端和用于配置的 PC 連接起來，如下圖：

1. RS485串口連接

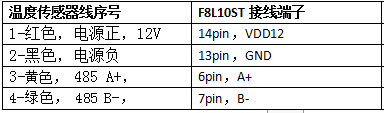

通常485傳感器為四線制，對應接入即可，如下圖舉例；

LoRa通信相關參數介紹

• 網絡號： 類似網段的概念，同一網絡中，所有lora設備的網絡號需一致；
• 設備類型：默認選擇終端即可。
• 設備 ID ：即本地地址（F8926-L 里稱為LoRa ID）；好比每個人都對應一個唯一的身份證號，所以一個網絡中要是有多臺設備，則ID是不可重復的
• 透傳地址：即最終目的地址，比如A設備 ID為 0 ，透傳地址為 1 ，要實現與B設備互通，那么B設備的ID需為 1 ，透傳地址需為 0。 若要實現一對多通信，則A設備的透傳地址改為 65535 ，廣播模式。
• 物理信道：即載波頻率，LoRa的頻寬為410M~441MHz, 1000Hz為一個信道，共32個信道可選擇，因此需要根據實際環境調整此值。默認值24：433M。
• 空中速率：數據在空中的速率選擇，可分為6個等級，等級越高速率越高，相同條件下，速率越高，則傳輸距離越近，因此需要根據實際應用環境調整此值。注：一旦速率確定，那么所有的設備必須為同一速率，否則不能通信。
• 發射功率：不帶PA最大20dBm，帶PA最大30dBm。不帶PA發射功率可調，帶PA發射功率不可調。F8L10ST為不帶PA，且已經默認最大值一般無需更改。
• 通信前提條件：同一個LoRa網絡內，A和B的網絡號、空中速率、載波頻率 必須一致；具體請參考LoRa設備相關透傳通信教程。

透傳相關功能（485采集）

1. 終端定時主動上報（深度休眠模式）：
2. 需設置工作模式為深度休眠（目前出廠默認即為該模式）；

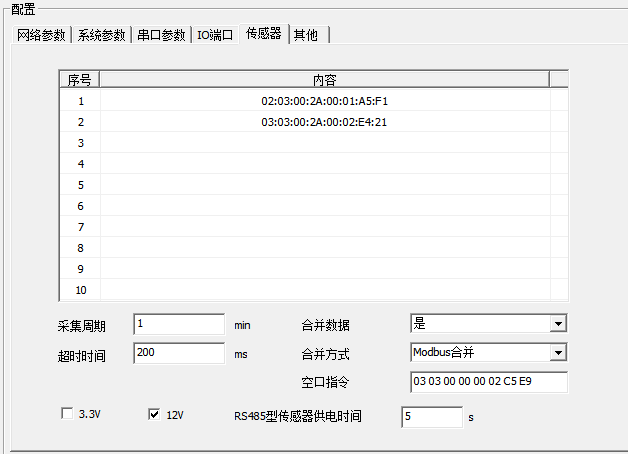

3. 主要設置傳感器指令、采集周期、輪詢間隔、傳感器供電時間等傳感器參數，填入相關內容后，點擊“寫參數”、“重啟設備”，參數重啟生效，內容如下圖：

• 傳感器指令：可配置0~10條。用來配置向傳感器發送的指令，每條指令最多20個字節，數據格式為16進制。
• 未配置指令：針對四信標配的傳感器如HTS40L溫濕度傳感器，且10條內容全為空并且采集周期不為0時，則終端上電時485發送默認指令：0x01 0x03 0x00 0x00 0x00 0x02 0xC4 0x0B去采集傳感器（最多采集3次）。若采集到傳感器數數據，采集完成上報傳感器數據后根據采集周期去采集傳感器數據；若未采集到，則不再采集傳感器數據。
• 采集周期：可設置范圍0~65535，單位min。設置傳感器采集周期。默認0min。
• 超時時間：可設置范圍0~65535，單位ms。設置采集每條指令的超時時間，默認200ms。
• “合并數據、合并方式、空口指令”：均為多個485傳感器接到同一個F8L10ST終端所需要用的到的功能；若需了解請參考《F8L10ST Standard 終端使用說明書、2.3.5章節》；考慮到功耗等原因，通常我們建議1個F8L10ST只接一個低功耗傳感器。

1. 平臺輪詢采集方式（空中喚醒模式）：

（值得一提的是，當LoRa主站為透傳廣播時，下發的每一條指令，由于是廣播，都將會喚醒所有LoRa節點；這將帶來不必要的喚醒而增加功耗，所以若采用空中喚醒，LoRa主站應為API模式，才能實現下行指定LoRa節點單播，并兼顧低功耗的要求）

FT相關功能（485、io采集）

此模式下LoRa從站需為FT模式；具體協議介紹請參考《F8L10ST業務協議說明_200729》。

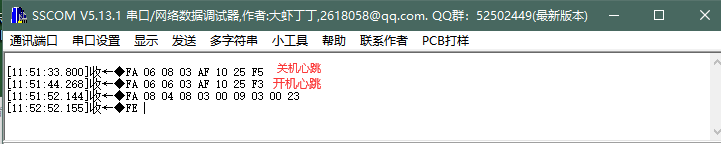

1、心跳包功能

可通過設置心跳周期來采集電池容量，心跳周期單位 小時；默認為0小時，不發送心跳包。心跳包數據內容為4字節，分別是2字節電池容量和2字節電池電壓。

例如在FT工作模式下，終端上報心跳包：FA 06 07 03 98 1B 20 E3

0x0398轉十進制 920即剩余電池容量為92.0% 。

0x1B20轉十進制6944即電池電壓為6944mv 。

注：該模式下，開關機均改為上報電池電量。

2、D1、D2、A1、A2功能

①io觸發上報（D1、D2）

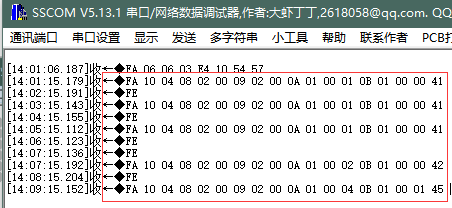

②定時上報（D1、D2、A1、A2）

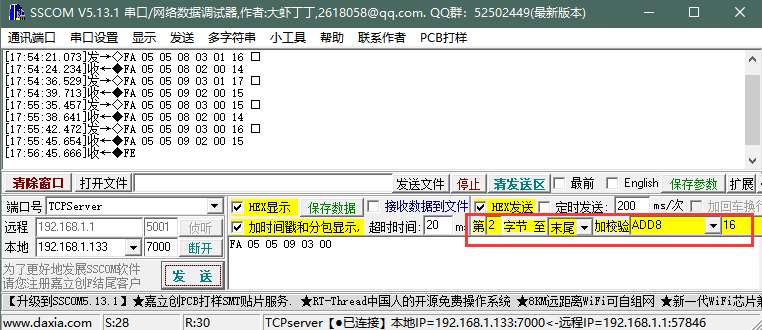

③輸出控制（D1、D2）

控制D1輸出高電平，平臺下發FA 05 05 08 03 01

控制D2輸出高電平，平臺下發FA 05 05 09 03 01

控制D1輸出低電平，平臺下發FA 05 05 08 03 00

控制D2輸出低電平，平臺下發FA 05 05 08 03 00

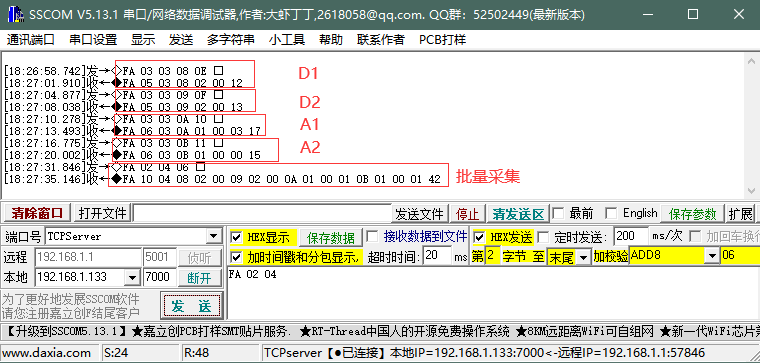

④逐個輸入采集（D1、D2、A1、A2）

采集D1，平臺下發FA 03 03 08

采集D2，平臺下發FA 03 03 09

采集A1，平臺下發FA 03 03 0A

采集A2，平臺下發FA 03 03 0B

支持4個io同時采集，平臺下發FA 02 04

注：當查詢的io配置為不使用時，仍能單個或批量查詢，終端響應當前IO的模式（0），不帶IO值。

電壓：（采集值）*3.3*20.3/（4095*12.1）V

電流：（采集值）*3.3*1000/（4095*150）（mA）

上報數據為hex格式，需轉換成10進制

輸入3.3v 上報09 96

輸入2.3v 上報06 17

輸入1.3v 上報03 90

輸入12ma上報08 DF

輸入20ma上報0F 21

1. 信號查詢功能

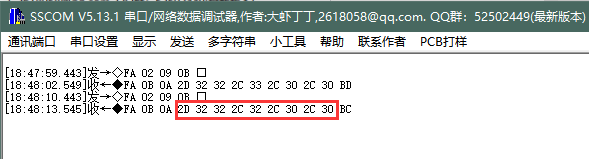

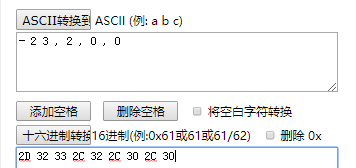

網關發送：FA 02 09 0B，終端響應當前 RSSI:-23, SNR:2

4、485采集功能

同“四、透傳相關功能”章節介紹。

API模式使用說明

1. 如何區分多個終端傳感器？

方式一、通過傳感器自帶ID區分：若傳感器業務層協議中帶有地址位，那么可以此作為區分；例如modbusRTU協議傳感器帶有modbus站號地址。

方式二、通過LoRa ID區分：我們在“五、FT相關功能測試”中介紹到，測試該模式需“LoRa主站保持透傳模式，LoRa從站為FT模式”， 但該方式下有個弊端，即若存在多個F8L10ST節點上行數據時，業務層上并沒有可用的地址位進行區分。其實上述問題，我們可以通過將主站透傳模式改為API模式來解決。

2種方式的區別在哪里呢？

方式一，需要傳感器設置好不同的站號地址，再接入LoRa設備；

方式二，傳感器無需設置，保持默認統一站號地址即可（比如01）， 由終端LoRa ID來進行區分。以下為方式二應用舉例，具體API協議參考《F8L10 API命令手冊 V1.0.3.pdf》。

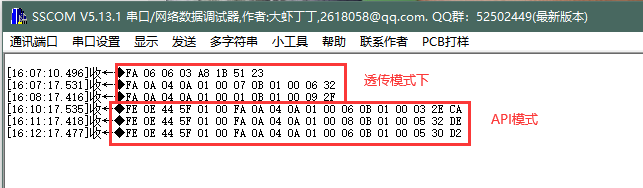

當A1、A2設置為定時上報，時間間隔1min，LoRa主站為透傳/API模式，LoRa從站為FT時，上報數據格式為：

[16:08:17.416]收←◆FA 0A 04 0A 01 00 01 0B 01 00 09 2F

[16:10:17.535]收←◆FE 0E 44 5F 01 00 FA 0A 04 0A 01 00 06 0B 01 00 03 2E CA

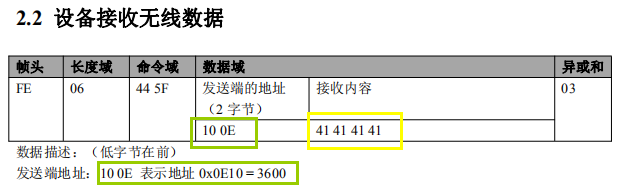

發送端地址：01 00 表示地址 0x0001 = 1 ，即該條數據來自LoRa ID=1的終端。

常見FAQ

1、無法加載參數？

a、檢查硬件接線、串口是否正常；

b、當設備處于深度休眠、空中喚醒、未開機等狀態下，配置工具加載參數時進度條不會動，此時只需點擊設備復位按鈕，即可成功進入配置。

值得一提的是，加載參數/配置參數后，設備此時處于臨時AT配置模式，都要重啟后才能正常通信。

2、恢復出廠后無法使用？

設備首次使用/恢復出廠后，都默認處于關機狀態（且配置為深度休眠）；即首次使用/恢復出廠后，需要給設備開機。

3、忘記當前設備是開機/關機狀態？

若無法確認設備當前是否開機，可短按開機按鍵，D9亮一下為開機狀態,不亮為關機狀態。
