F-ZM100（或F-CTZ100）透傳測試

2024-09-20 09:31:14
  1. ZM100透傳測試

一、安裝XCTU配置工具

1、安裝XCTU v. 6.4.0 Windows x86x64

2、解壓radio_firmwares

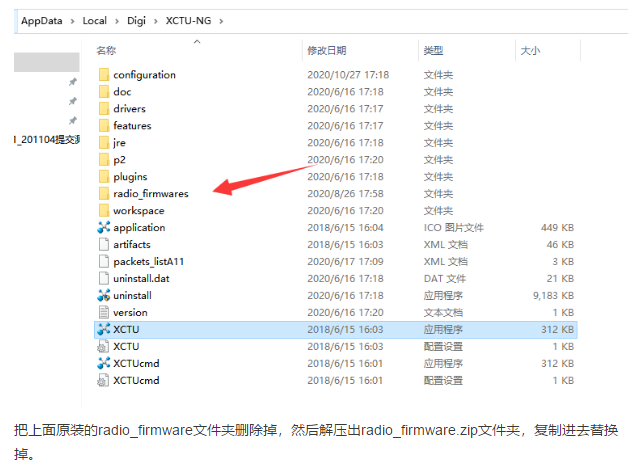

3、將解壓的radio_firmwares替換掉XCTU v. 6.4.0 Windows x86x64安裝后的文件夾XCTU-NG里的radio_firmwares文件

IMG_256

二、配置F-ZM100透傳模式

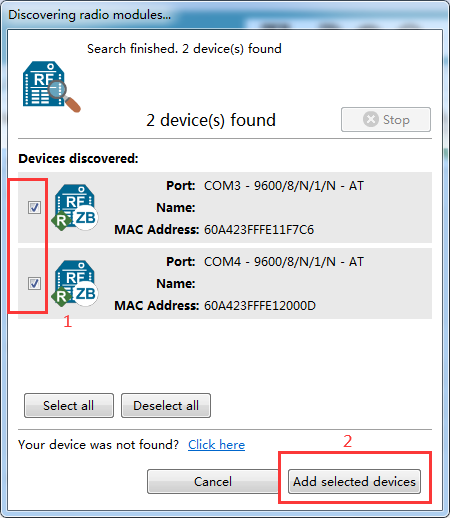

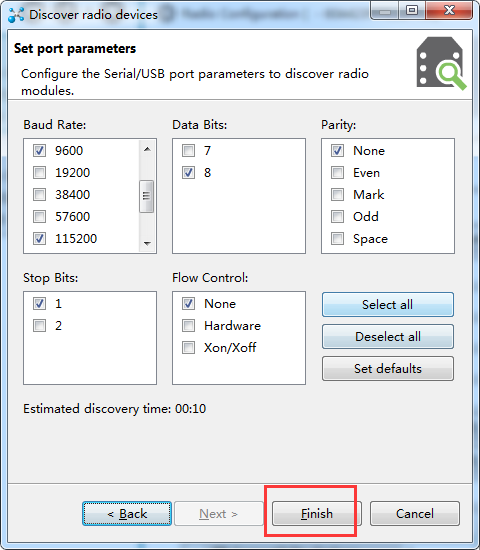

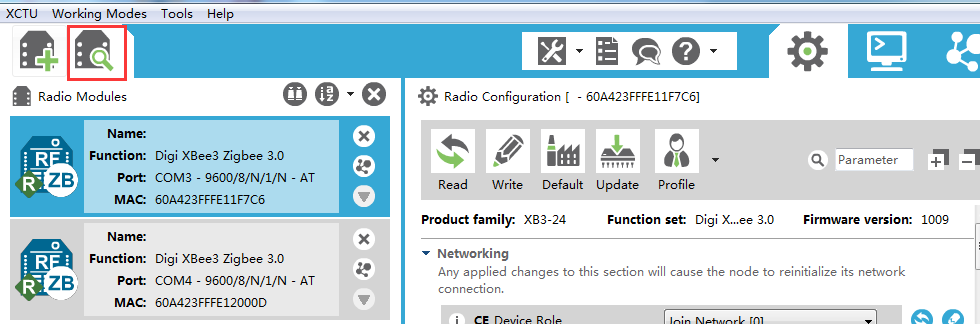

1、雙擊打開XCTU，如下圖所示步驟

1MK4Q0~[C1Q%{_DG9KE)E(1

IXEW[Y{6D2F]WQKI[W70AFLHK]%DR0@3KIYRUX[BX}56CXV`0UAV_TII(@EWXSN@5YY7R`82T2$MDY4S]24C_MPPCL(2

2、CE=1建立網絡，CE=0加入網絡，

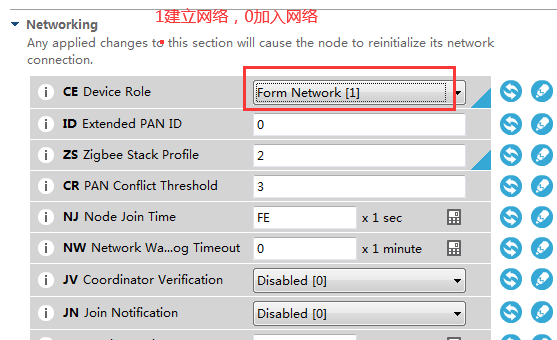

協調器CE=1，建立網絡

0]V2Z3IURPG5`4}5VWV~`D0

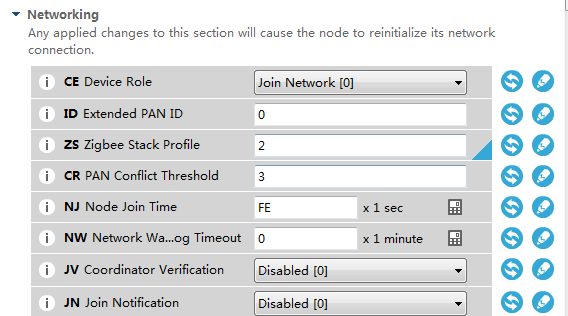

終端或者路由CE=0加入網絡

IMG_256

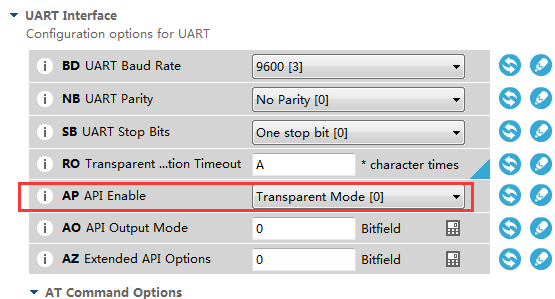

3、將AP設為0為透傳模式

V722YT`U7VN_228PE2A`%ZA

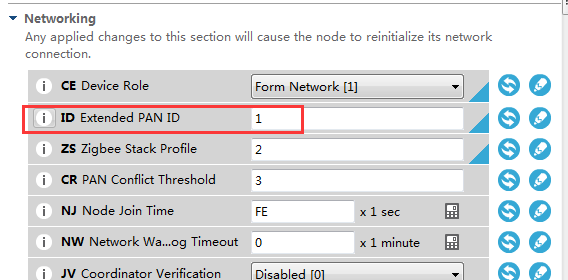

4、ID是64bit擴展網絡號，兩端需要保持一致，如下圖所示都設為1

IMG_256

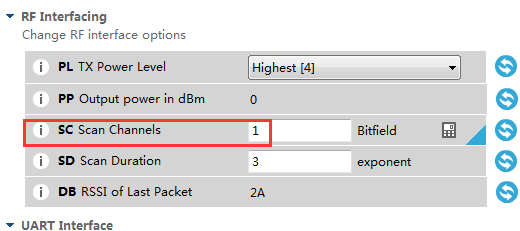

  1. SC是信道設置指令，寫操作，兩端的SC需要設置為一致，如下圖所示的1（表示信道11，具體詳情見附錄）。CH為信道號，讀操作，當SC=1時，對應的CS應為0x0B，也就是信道號11。

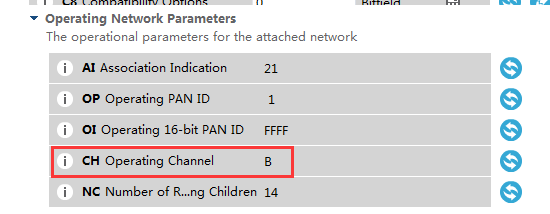

IMG_256IMG_256CH=B,信道號為11，詳情見附錄

（注：SH為本端設備MAC的前4個字節，SL為本端設備MAC的后4個字節，DH為對端設備MAC的前4個字節，DL為對端設備MAC的后4個字節）

5、配置完參數保存生效

6、單播透傳通信測試

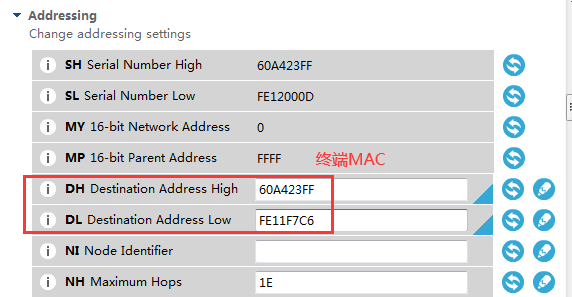

如果是1對1單播的話DH和DL填對端的SH和SL，

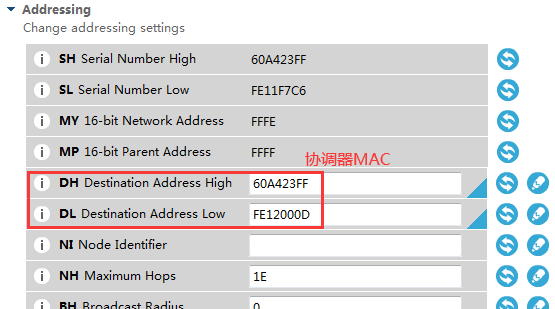

①下圖為協調器的配置

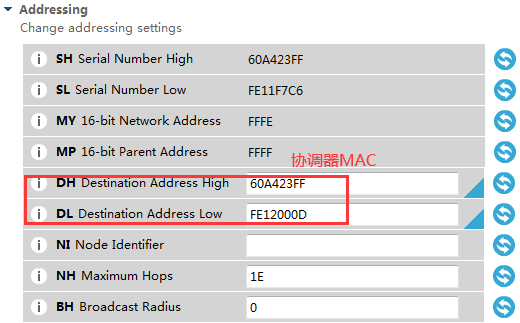

②下圖為終端（路由）的配置

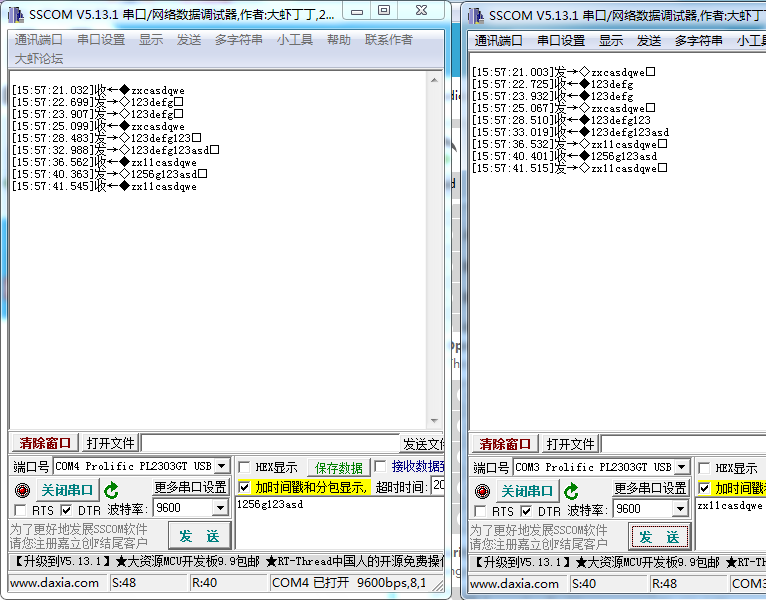

驗證：

IMG_256

兩邊通信成功。

四、廣播透傳通信測試

如若要設置廣播，則將協調器設為主站，協調器DH=0,DL=0xFFFF

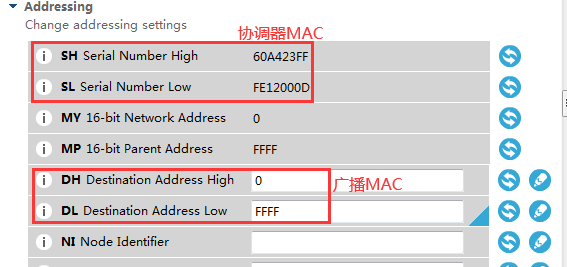

下圖為協調器廣播配置，DH=0，DL=0xFFFF為廣播模式

終端（路由）DH和DL指向協調器的SH和SL，即DH填協調器MAC前4字節，DL填協調器MAC后4字節

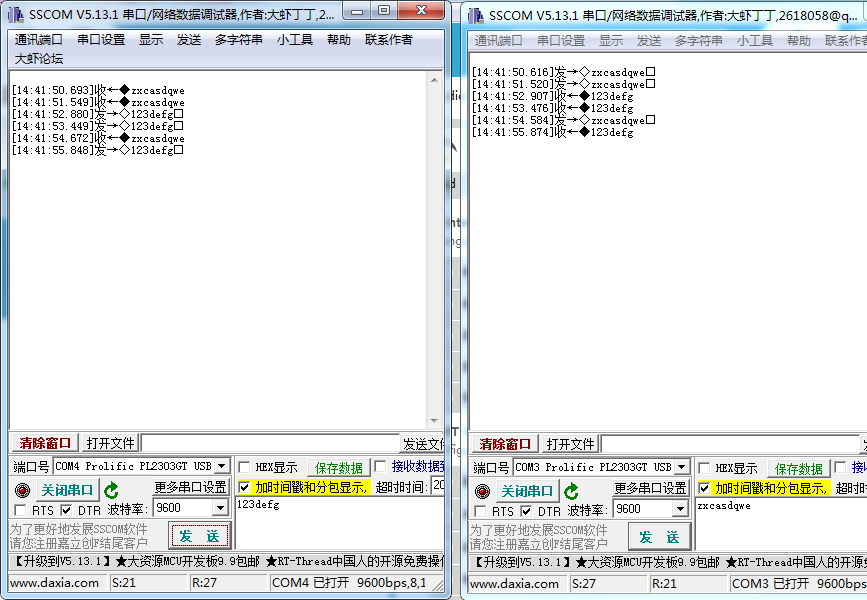

驗證：

IMG_256

廣播通信成功

五、附錄

6931a1ce58fdaf0e48657384a6c635f
