• 4G/5G普通卡連網配置說明

• 首次使用4G/5G卡上網時，需要遵循以下步驟：

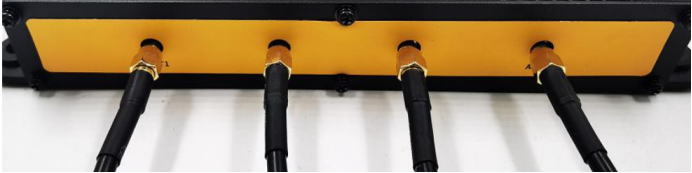

• 將設備上的所有ANT天線接口都擰接4G/5G天線。

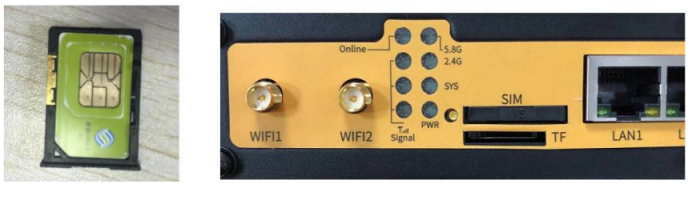

• 取出SIM卡槽，將SIM卡金屬面朝上放入卡槽，確認SIM卡與卡槽貼合無誤后，將卡槽推入設備內。

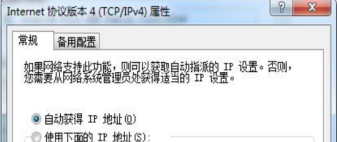

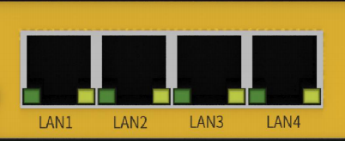

• 設備包裝盒內的網線連接設備的LAN口和測試主機的以太網口，在測試主機的網絡適配器中選擇有線網卡選擇自動獲取IP選項。

• 將電源是配器的電源線接到設備的電源接口，并供電。
• 觀察設備指示燈，指示燈狀態說明如下。

“PWR”：電源指示燈，通常為常亮狀態，表示供電正常

“SYS”：系統運行，通常為閃爍狀態，表示設備運行正常

“2.4G”：2.4GWiFi狀態指示燈，出廠默認開啟，通常為常亮狀態

“5.8G”：5.8GWiFi狀態指示燈，出廠默認開啟，通常為常亮狀態

“Singnal”:信號強度指示燈，三個燈全亮，信號強度大于-70dBm

“online”：連網狀態指示燈，通常為常亮狀態，表示設備已經連網

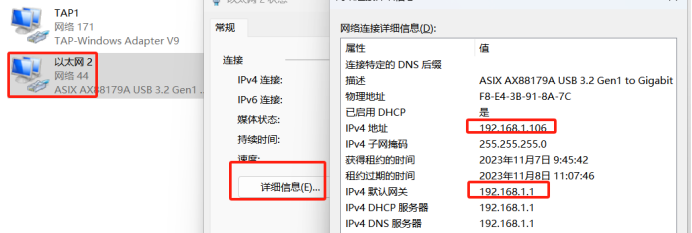

• 路由器出廠默認網段192.168.1.0/24，查看測試主機是否獲取到路由器分配的IP地址。

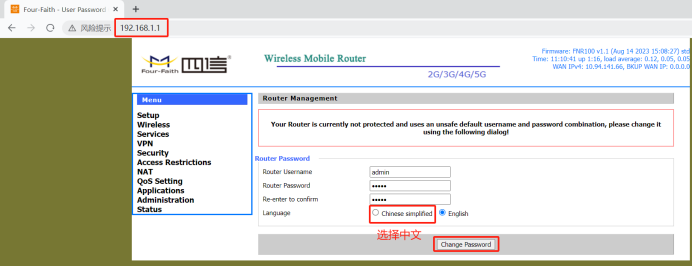

• 打開瀏覽器，輸入192.168.1.1進入設備管理頁面，首次登錄會提醒修改登錄用戶名密碼，默認用戶名密碼均為admin，選擇中文顯示。

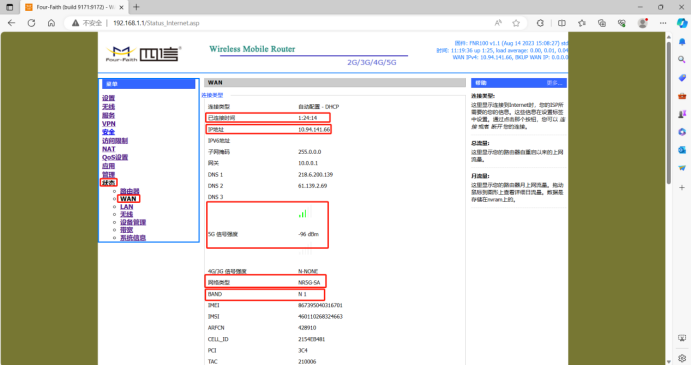

• 進入頁面后，選擇【狀態】下的【WAN】,可查看設備連網成功的詳細信息。

• 測試主機打開【CMD】工具，ping www.baidu.com,檢測設備是否可以上網。

• 4G/5G專網卡連網配置說明

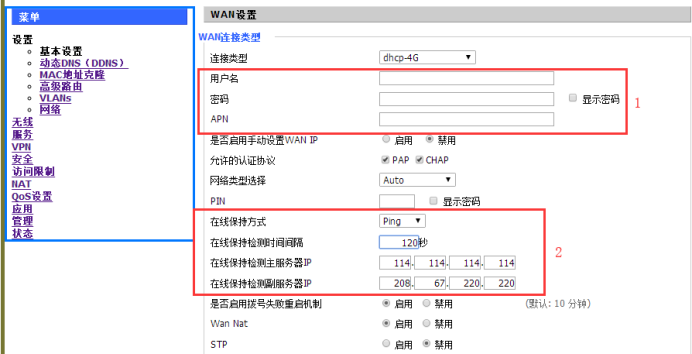

• 按照前面描述的步驟操作后，進去路由器管理頁面，在【基本設置】項頁面，需要設置專網卡APN、用戶名、密碼參數。

在紅框1部分填寫運營商提供的專網信息，包括APN、用戶名、密碼。

在紅框2部分在線保持檢測主副服務器IP均修改為專網服務器IP地址，默認的檢測IP只適合公網使用，若無可ping通的專網服務器IP則在線保持方式選擇NONE。

• 在【狀態】下的【WAN】,可查看設備連網成功的詳細信息。

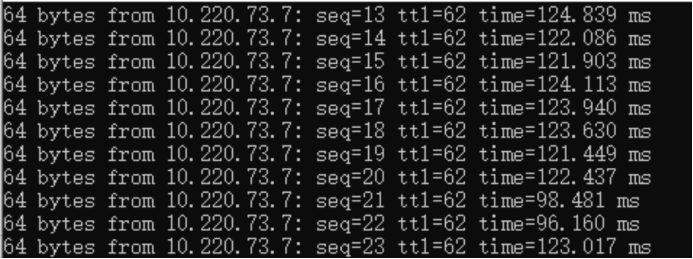

• 因VPDN卡大多無法上外網，檢測上網是否正常，一般選擇ping專線側服務器地址。

• 有線連網配置說明

• 當路由器需要接入有線上網時，需要做如下配置。

• 設備WAN口接入供網網線。

• 設備包裝盒內的網線連接設備的LAN口和測試主機的以太網口，在測試主機的網絡適配器中選擇有線網卡選擇自動獲取IP選項。

• 將電源是配器的電源線接到設備的電源接口，并供電。

• 路由器出廠默認網段192.168.1.0/24，查看測試主機是否獲取到路由器分配的IP地址。

• 打開瀏覽器，輸入192.168.1.1進入設備管理頁面，首次登錄會提醒修改登錄用戶名密碼，默認用戶名密碼均為admin，選擇中文顯示。

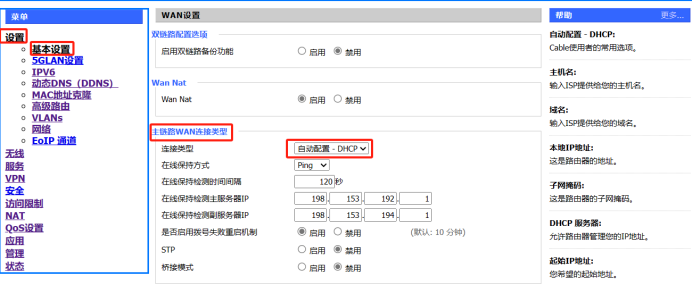

• 進入頁面后，選擇【設置】，在頁面【WAN連接類型】配置項，選擇靜態IP給設備手動設置有線IP地址/選擇自動配置-DHCP，讓設備自動獲取有線地址。

注：設置有線上網時，有線網的IP不能與路由器默認的192.168.1.0/24網段重復！

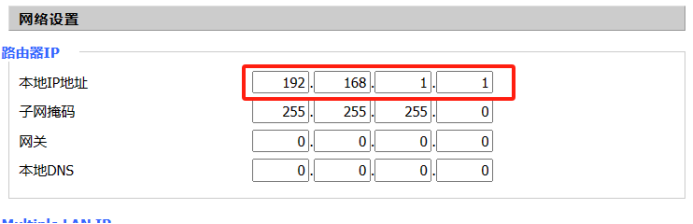

• 當有線IP與路由器默認IP沖突時，可以修改路由器IP。

• 在【狀態】選項，點擊【WAN】可查看當前有線上網連接成功信息。

• 測試主機打開【CMD】工具，ping www.baidu.com,檢測設備是否可以上網。
