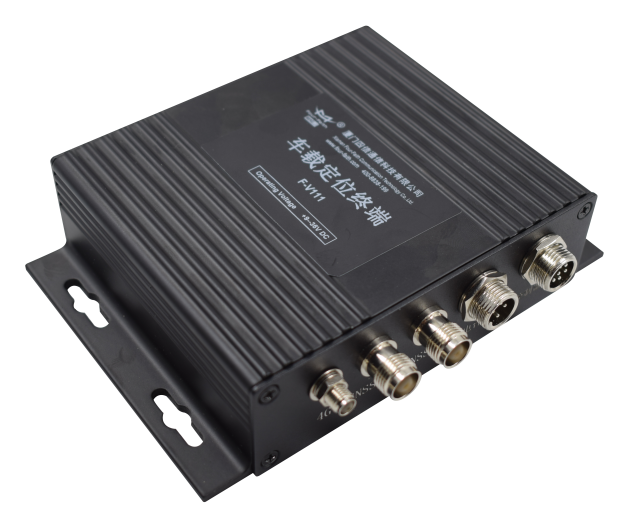

外形圖：
注：不同型號配件和接口可能存在差異，具體以實物為準。
網絡拓撲圖
安裝與電纜連接
外形尺寸：

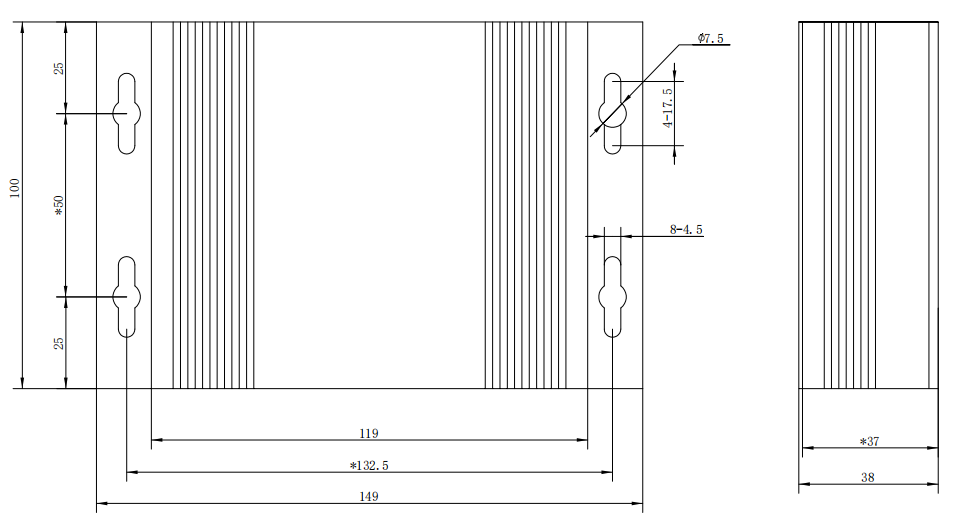

F-V111封裝在金屬機殼內，可獨立使用，兩側有固定的孔位，方便用戶安裝，具體的尺寸參見下圖。（單位:mm）
圖2-1 安指示圖
天線及SIM卡安裝：
4G天線接口為SMA陰頭插座。將配套天線的SMA陽頭旋到F-V111天線接口上，并確保旋緊，以免影響信號質量。
GNSS體現為TNC陰頭插座，將配套的天線TNC陽頭旋到GNSS-M、GNSS-A天線接口上并確保旋緊，以免影響信號質量。
安裝或取出SIM卡時，先用尖狀物插入SIM卡座右側小黃點，SIM卡套即可彈出。安裝SIM卡時，先將SIM卡放入卡套，并確保SIM卡的金屬接觸面朝外，再將SIM卡套插入抽屜中，并確保插到位。
接口信號定義說明：
控制器接口（GX12-6），PIN腳定義如下：
電臺接口（GX12-4），PIN腳定義如下：
注：默認波特率都是38400
指示燈說明
F-V111提供三個指示燈：“Power”，“ACT”，“Online”。指示狀態如下：
|
指示燈 |
狀態 |
說明 |
|
Power |
滅 |
設備未上電 |
|
亮 |
設備電源正常 |
|
|
ACT |
滅 |
沒有數據通信 |
|
閃爍 |
正在數據通信 |
|
|
Online |
滅 |
F-V111不在線 |
|
亮 |
F-V111在線（連接上差分服務器） |
開關說明
|
開關狀態 |
說明 |
|
4G ON |
表示通過網絡獲取差分數據 |
|
4G OFF |
表示通過電臺接收差分 |
配置連接
在對車載終端進行配置前，需要通過出廠配置的RS232串口線把車載終端和用于配置的PC連接起來，并用出廠配置的適配器供電。

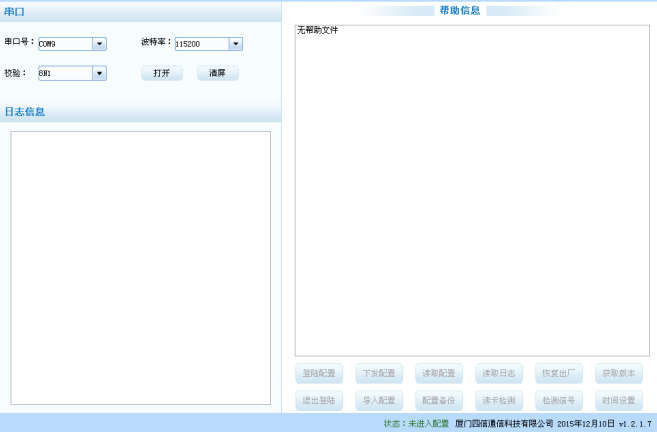

配置工具運行界面
在串口參數設置欄內顯示當前打開串口的串口參數，默認波特率為115200，連接設備打開相應串口號，運行界面如下：

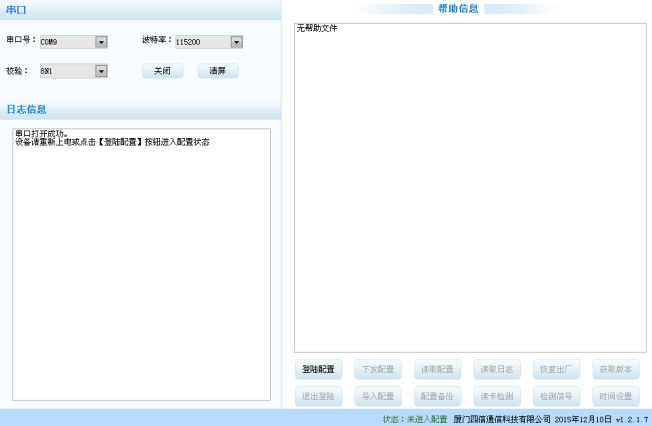

設備上電
設備上電后，參數配置軟件使車載終端進入配置狀態后會自動載入設備中的當前配置參數，并顯示在右邊的 ”車載終端設備參數配置” 中，至此可以開始配置車載終端中所有配置參數。注：對于4G模塊，設備上電后進入配置狀態會比較慢，約40秒。
工作模式
1、連接協議設置
針對不同的客戶需求車載終端可以配置成多種協議模式。
注：不同的協議模式下，配置工具會根據當前的協議模式展現不同參數配置項，客戶只需根據展現的參數配置項配置即可。

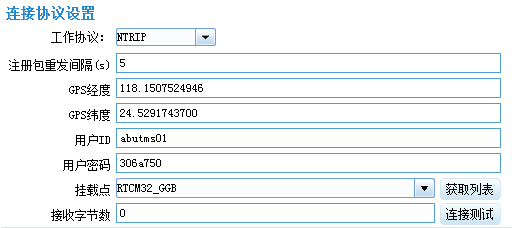

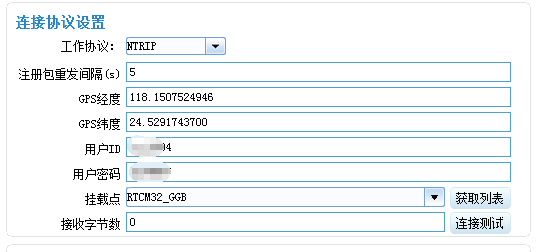

NTRIP協議設置
|
|
|
|
注冊包重發間隔 |
單位秒，超時未收到服務端的回應幀時重發注冊包 |
|
GPS經度 |
模擬GPS經度值 |
|
GPS緯度 |
模擬GPS緯度值 |
|
用戶ID |
差分平臺賬號 |
|
用戶密碼 |
差分平臺密碼 |
|
掛載點 |
差分平臺掛載點選擇，參數配置完成后點擊獲取列表可自行選擇掛載點 |
|
接收字節數 |
掛載點配置完成后，點擊連接測試可查看接收字節數 |

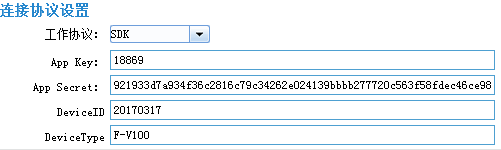

SDK設置
|
|
|
|
App Key |
填入秘鑰 |
|
App Secret |
填入密碼 |
|
DeviceID |
填入設備ID |
|
DeviceType |
填入設備類型 |
2、調試信息
調試信息等級用于設備的軟件調試或者簡單的信息提示
|
|
|
|
調試等級 |
關閉：沒有任何調試信息輸出 等級1：輸出簡單的提示信息 等級2：輸出詳細的調試信息 |
|
信息輸出接口 |
串口1：信息從串口1輸出 |
3、中心服務器

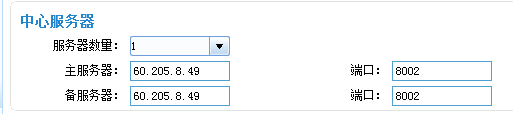

車載終端 支持兩種數據服務中心接收數據的方式：
一種是主備中心備份的方式，中心服務器數目為1時車載終端將工作于主副中心備份的方式，此時主中心和備份中心配置生效。當車載終端上線以后，它首先去連接主中心，如果連接成功車載終端將和主中心進行數據通信，否則車載終端會嘗試連接備份中心進行數據通信。注：如果沒有備份中心的話，請把備份中心和主中心配置成相同的值。
4、ICMP方式鏈路檢測

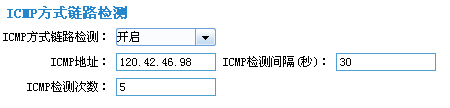

若開啟ICMP方式鏈路檢測，由將會以ICMP檢測間隔定時向ICMP地址（一般為服務器端）發送Ping包數據來檢測與ICMP地址端的通信是否正常，若連續檢測ICMP失敗達到ICMP檢測數，則立即斷開所有連接，重新拔號處理。
|
|
|
|
ICMP方式鏈路檢測 |
開啟或關閉 |
|
ICMP地址 |
Ping IP地址 |
|
ICMP檢測間隔 |
注：間隔不要太短，建議60秒以上 |
|
ICMP檢測次數 |
注：建議檢測次數超過3次 |
5、串口

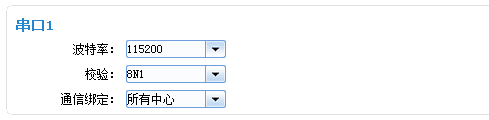

車載終端提供了獨立的數據通信接口：控制器接口；默認波特率為38400、數據格式為8N1，即：8位數據位、無校驗位和1個停止位。同時通信接口可以綁定中心服務器。
|
|
|
|
串口1（控制器） |
默認波特率為38400，支持波特率可配置 |
|
串口2（電臺） |
默認波特率為38400，支持波特率可配置 |
6、其它功能項
|
|
|
|
登錄配置 |
設備處于工作狀態時，通過登錄配置使設備進入配置狀態 |
|
下發配置 |
把相關參數下發給設備，使其立即生效 |
|
讀取配置 |
讀取當前設備所有參數信息 |
|
讀取日志 |
讀取設備存儲的運行日志信息 |
|
恢復出廠設置 |
恢復設備出廠時參數 |
|
檢測版本 |
查詢設備軟件和硬件版本號 |
|
退出登錄 |
從配置狀態切換到工作狀態 |
|
導入配置 |
導入原配置參數，自動完成設備參數設置 |
|
配置備份 |
保存當前設備的所有配置參數 |
|
讀取卡檢測 |
檢測當前SIM卡是否正常 |
|
檢測信號 |
查詢當前手機信號強度 |
|
時間設置 |
配置設備的系統時間 |
試驗環境網絡結構

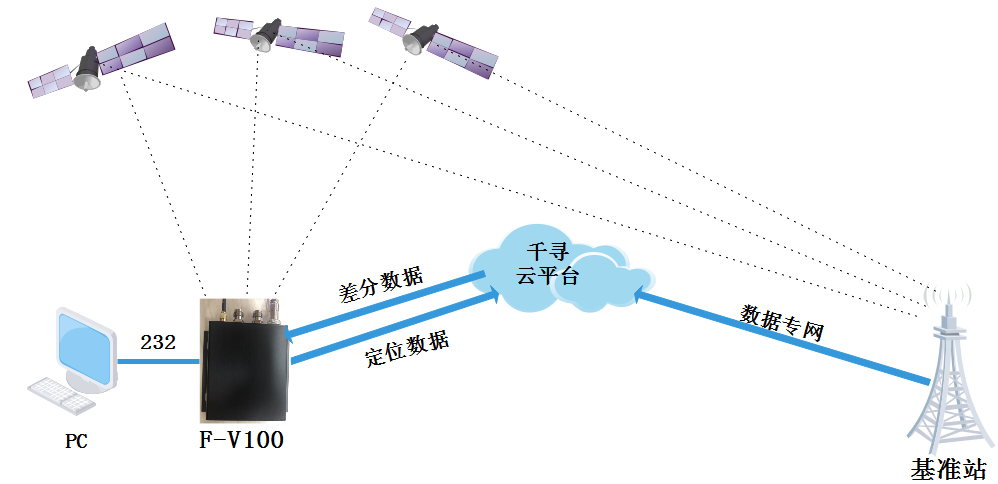

數據通信的流程為：
千尋平臺 發送到internet internet轉發到無線網絡 無線網絡發送至車載終端車載終端轉發至串口 串口數據到PC。
|
|
|
|
千尋云平臺 |
實際應用中的差分數據平臺，通過千尋云服務獲取差分數據，轉發至車載終端串口，實現精準定位。 |
|
PC |
模擬用于數據采集的串口設備，運行串口調試工具 |
測試步驟
1、配置千尋平臺測試賬號信息：

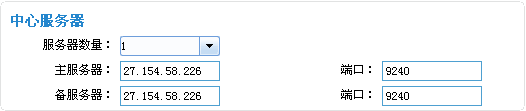

2、配置車載終端參數數據服務中心的IP地址為千尋服務器地址：60.205.8.49，端口為8002（84坐標系端口），配置如下：

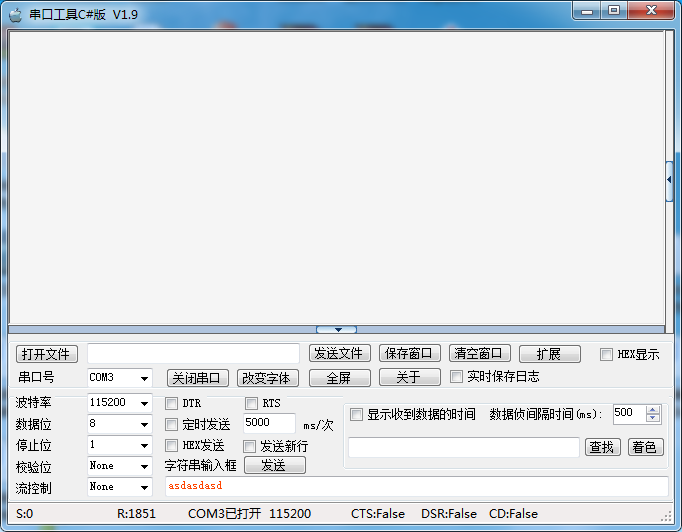

3、關閉車載終端配置工具，運行串口測試程序
4、確認車載終端中已經插入可用于數據通信的SIM卡，并重新上電車載終端使其
正常工作。

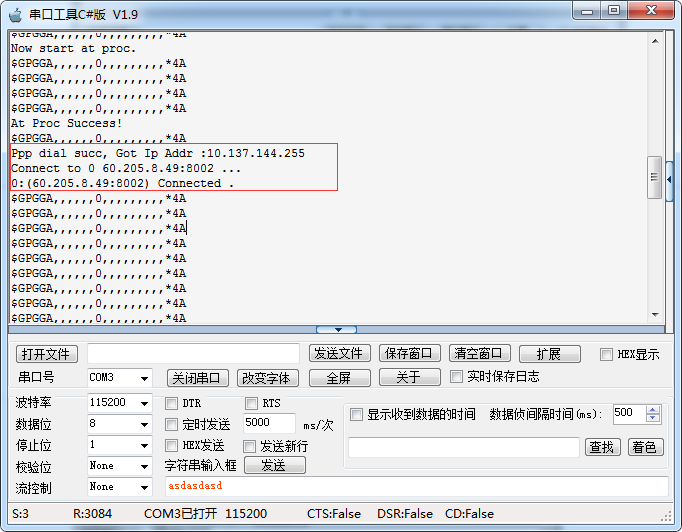

5、此時設備已經連上千尋平臺，確保GPS天線接好GGA信息能完整獲取時，即可通過串口接收平臺下發的差分信息，測試完成。
