一、 網關使用說明

1.1 進配置頁面

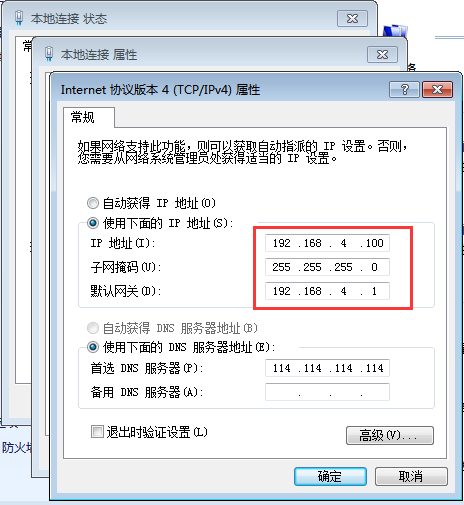

用網線將F-G100的網口和電腦的網口相連，電腦本地連接屬性設置為自動獲取或手動設置IP地址方式，F-G100默認的IP地址是192.168.4.1/192.168.1.1，所以電腦手動設置IP時，配置成和F-G100同一個網段即可。

通過瀏覽器192.168.4.1/192.168.1.1（默認）進入配置頁面

1.2 網關上網配置

1.2.1 4G/5G方式上網

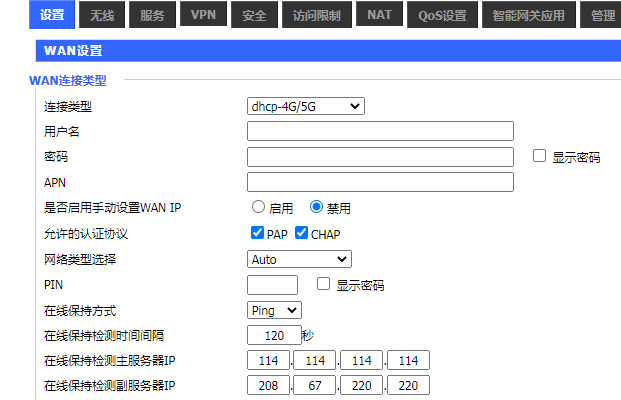

4G/5G上網方式，按照默認DHCP-4G/5G即可，右上角有WAN IP地址或online燈常亮，即為網關正常上網狀態；

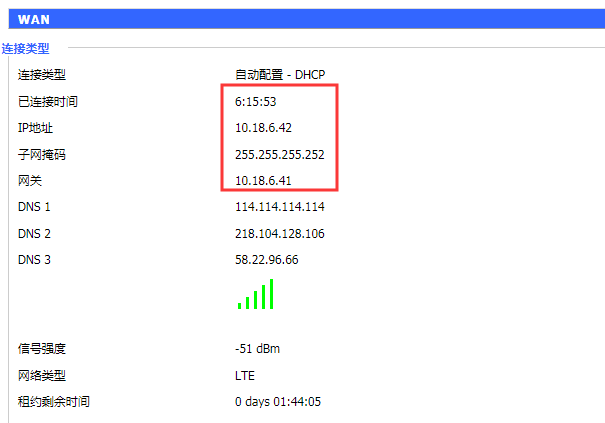

4G上網方式狀態顯示

1.2.2有線方式上網

若通過有線方式上網，將網線接在F-G100的WAN口，設置靜態IP地址方式、自動DHCP方式或PPPOE方式上網。

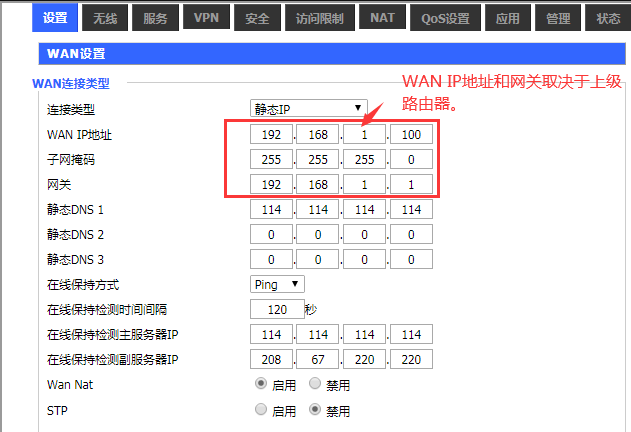

WAN IP：取決于上級路由器，因為網段和IP地址由上級路由器分配，另外，F-G100的本地LAN IP不要和上級路由沖突。

1.2.3 WIFI方式上網

若網關需通過WIFI方式上，需按照如下方式配置

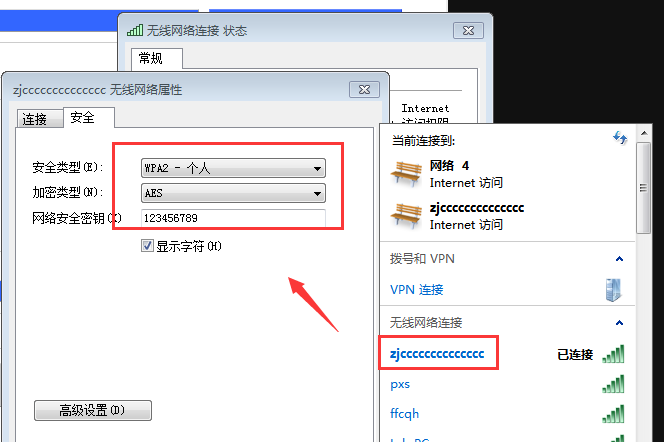

先通過PC機去連接訪問點AP，確定無線AP的相關信息，如賬號、密碼，無線安全等；

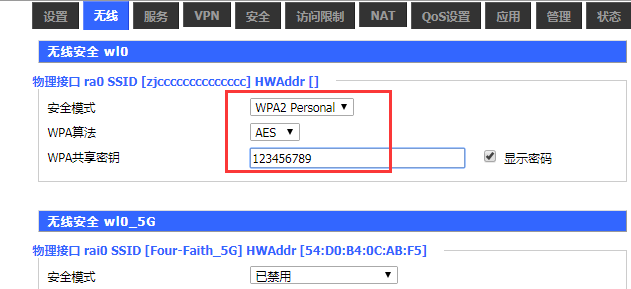

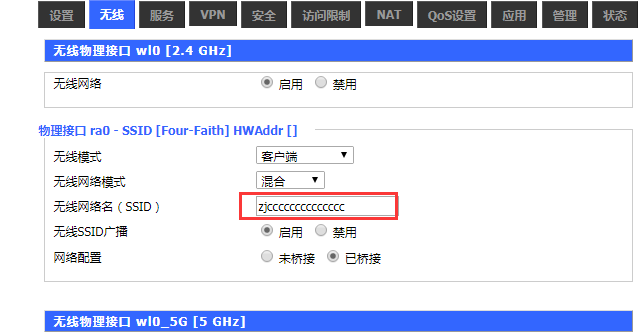

設置無線SSID，無線安全，參數都與主AP相匹配

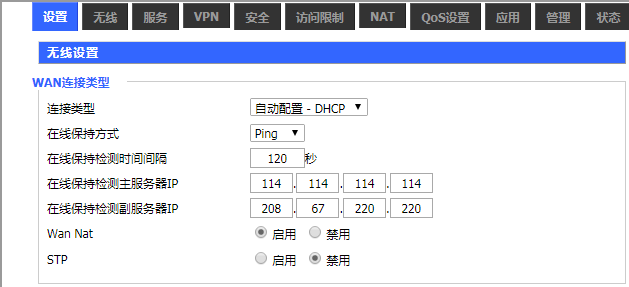

設置--基本設置為自動DHCP

1.3 網關應用配置

1.3.1 網關測試時簡易使用說明

1.3.2 數據服務器

服務器中心數據最多支持5個，5個中心可單獨配置，支持不同的接口綁定不同的中心；

服務器地址

網關要連接的服務器地址，可支持IP地址或域名方式。

端口

網關連接的端口號

1.3.3 傳輸協議配置

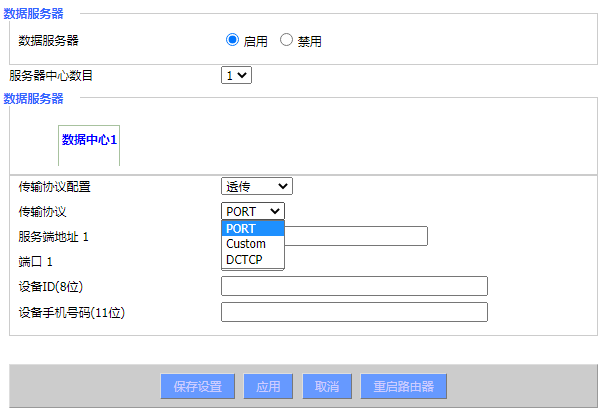

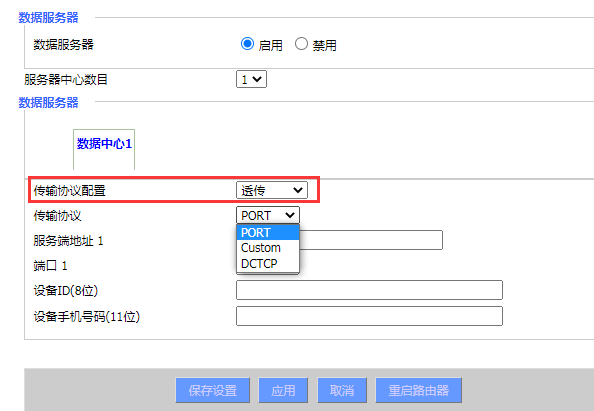

1.3.3.1 透傳（PROT/Custom/DCTCP）

網關透傳的概念，就是網關的串口只支持數據透傳，即串口收到的數據直接上報到服務器，服務器給網關的數據直接透傳到網關的串口，其實就是個多路串口的DTU。

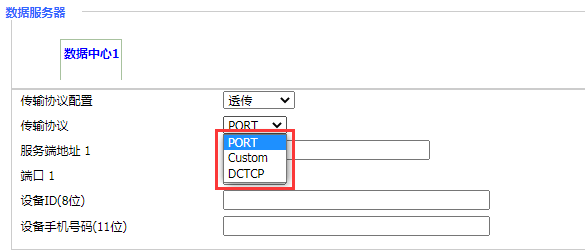

透傳模式下支持以下幾個工作模式：PROT、Custom、DCTCP，都是TCP方式傳輸，唯一區別是注冊包格式不同。

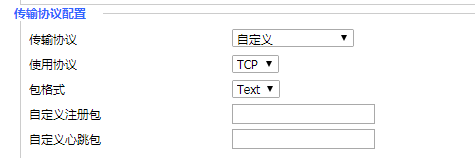

自定義

自定義工作模式為可自定義注冊包和心跳包的TCP傳輸方式，針對F-G100的透傳模式和采集模式下的MODBUS_RTU協議。

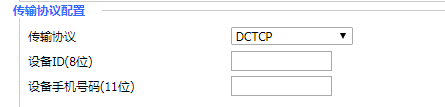

DCTCP

DCTCP工作模式為特殊注冊包和心跳包格式的TCP傳輸方式，主要是針對F-G100的透傳模式。

1.3.3.2 MQTT

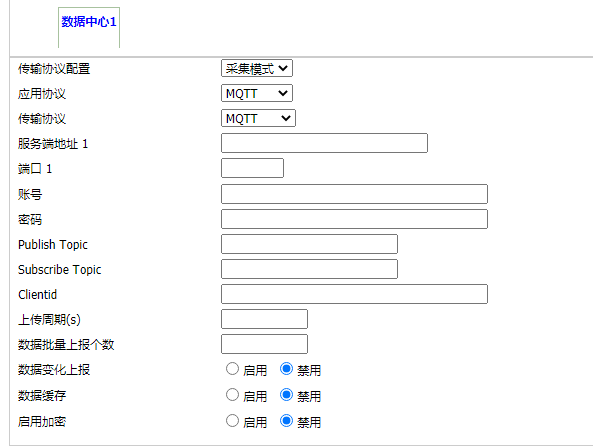

網關對下采集模式，對上走MQTT協議方式，MQTT上報方式為四信定義上報格式，

MQTT賬號

MQTT平臺的賬號；

密碼

MQTT平臺的密碼；

Publish Topic

網關采集數據后，上報到MQTT平臺的發布主題，用來給其他MQTT客戶端訂閱；

Subscribe Topic

網關訂閱主題，MQTT平臺或其他MQTT客戶端下發控制指令時，以此主題下發；

Clientid

每個MQTT客戶端的身份標識，可自定義，可為設備SN號（此SN號唯一）；

上傳周期（s）

網關采集數據后，定時多長時間上報1次數據到MQTT平臺；

數據批量上報個數

網關采集數據時，一次批量上報多少個點位數據；

數據變化上報

啟用：當啟用時，勾選數據變化的對應點位數據變化時，會單點上報數據，與定時上報互不干擾；

禁用：當禁用時，數據變化上報不生效；

數據緩存

啟用：啟用時，設備帶斷點續傳功能，當網絡出現異常時，會將數據緩存到TF卡或內存中，等待網絡恢復后，再將數據上報；

禁用：禁用時，無數據緩存功能；

Mode：數據緩存方式，None和TF卡（帶TF卡設備）

None：即將數據緩存部分數據存在內存中；

TF_card:即將數據緩存部分數據存在TF卡中，每小時命名一個文件夾；

啟用加密

網關目前支持3種加密方式，匿名連接、服務端驗證、單向驗證；

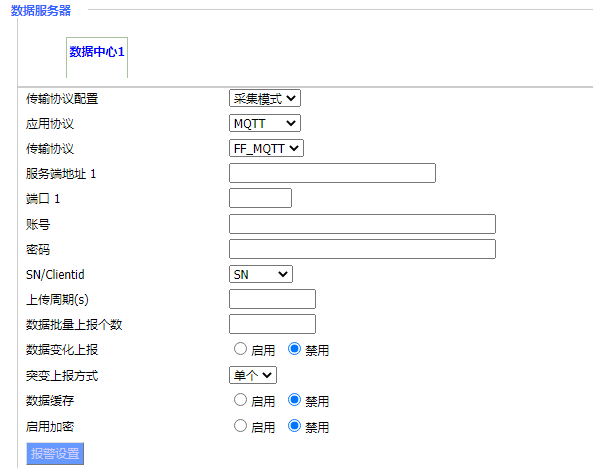

1.3.3.3 FF_MQTT

賬號

MQTT平臺的賬號；

密碼

MQTT平臺的密碼；

SN/Clientid

默認為SN，可選ClientId自定義，每個MQTT客戶端的身份標識；

上傳周期（s）

網關采集數據后，定時多長時間上報1次數據到MQTT平臺；

數據批量上報個數

網關采集數據時，一次批量上報多少個點位數據；

數據變化上報

啟用：當啟用時，勾選數據變化的對應點位數據變化時，會單點上報數據，與定時上報互不干擾；

禁用：當禁用時，數據變化上報不生效；

數據緩存

啟用：啟用時，設備帶斷點續傳功能，當網絡出現異常時，會將數據緩存到TF卡或內存中，等待網絡恢復后，再將數據上報；

禁用：禁用時，無數據緩存功能；

Mode：數據緩存方式，None和TF卡（帶TF卡設備）

None：即將數據緩存部分數據存在內存中；

TF_card:即將數據緩存部分數據存在TF卡中，每小時命名一個文件夾；

啟用加密

網關目前支持3種加密方式，匿名連接、服務端驗證、單向驗證；

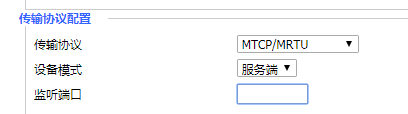

1.3.3.4 MTCP/MRTU

MTCP/MRTU為MODBUS_TCP轉MODBUS_RTU協議，即F-G100的串口透傳模式下

MODBUS_RTU協議轉換成MODBUS_TCP協議，支持服務器端和客戶端2種方式。

1.3.4 接口選擇和模式選擇

網關設備接口有串口和網口方式，不同系列的網關有不同的串口數，其中網口數量可通過以太網擴展。

串口

選擇串口通訊方式，網關和終端設備通過RS232或RS485接口連接。

通信中心綁定

當前接口采集的數據上報時可以綁定到某個中心或所有中心；

波特率、數據位、停止位、校驗位

不同廠家終端設備，有默認不同的串口參數，可參考：五、網關與各品牌PLC通信說明；

流控

網關支持配置硬、軟流控配置；

應用協議

透傳模式：即網關不主動采集終端協議，只支持透傳數據到平臺；

采集模式：即網關主動采集終端協議，并打包成對應傳輸協議上報數據到平臺；

制造商

網關F-G100支持的制造商列表，可參考：六、網關支持的設備列表

設備類型

選擇制造商時，會有對應制造商的設備類型，根據實際設備來選擇對應設備類型；

網口

選擇網口通信方式，即將終端設備接入網關F-G100的網口，IP地址設置為和F-G100同一個網段；

綁定中心

當前網口的數據可綁定上報到某個中心或所有中心；

應用協議

透傳模式：目前以太網無透傳方式；

采集模式：即網關主動采集終端協議，并打包成對應傳輸協議上報數據到平臺；

制造商

網關F-G100支持的制造商列表，可參考：網關支持的設備列表

設備類型

選擇制造商時，會有對應制造商的設備類型，根據實際設備來選擇對應設備類型；

TCP設備管理

PLC ID

網關的1個以太網口接多臺LAN口設備時，可用來做不同終端設備區分，與PLC 站號做綁定，所以同一臺設備時，PLC ID與PLC站號需一致；

IP地址

網關采集的終端設備的IP地址；

端口號

網關F-G100采集的終端設備的端口號，每個PLC廠家都有默認的端口號，可參考：

保存數據：配置完TCP設備管理，需先點擊保存數據，進行參數設置保存；

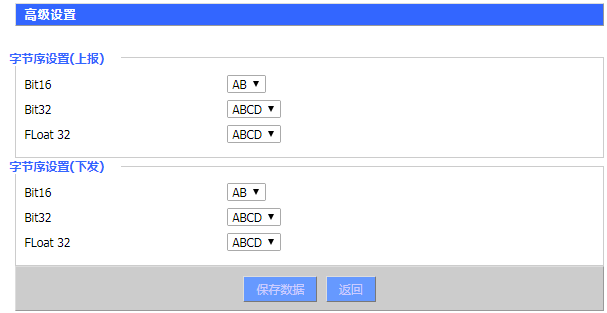

高級設置

高級設置，用來給網關F-G100和終端設備采集的數據進行高低位調整，默認情況下，無需

調整此參數，網關默認與各廠家PLC高低位相匹配。

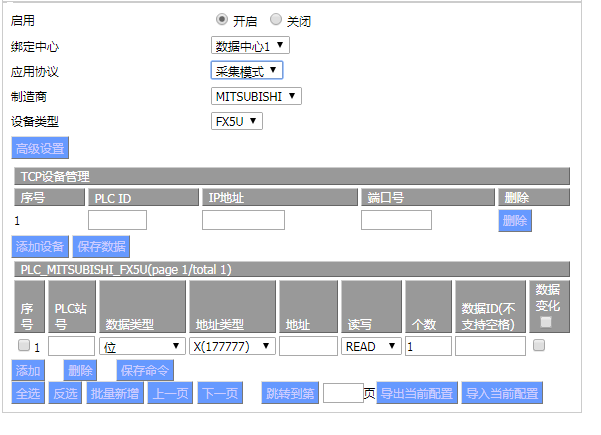

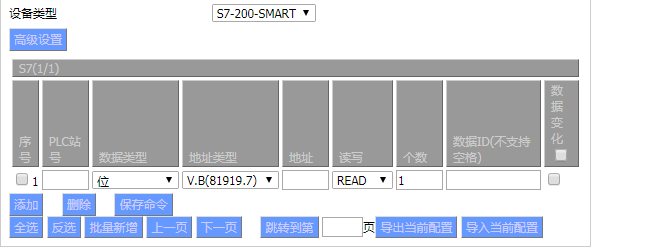

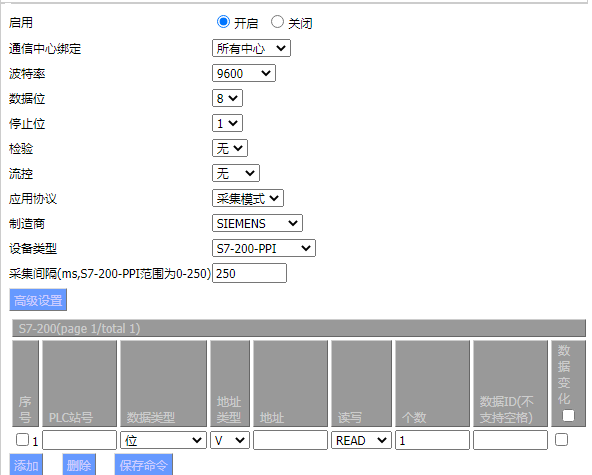

PLC配置

網關F-G100的PLC配置頁面（除電力規約101/104、電表DL645等）如下，其中

PLC站號

網關接串口PLC或儀表時，需設置為實際的PLC站號或MODBUS_RTU從設備地址

網關接網口PLC時，可自定義，同一個網關下PLC站號不沖突即可；

數據類型、地址類型、地址、讀寫

網關F-G100對接不同廠家的PLC設備時，

個數

網關F-G100采集PLC設備時，個數為1，因為PLC定義的點表都是單個地址；

網關F-G100采集MDOBUS協議的儀表時，可能會批量采集，部分儀表需網關發批量采

集指令，才會做應答；

數據ID

每個點位數據ID唯一，作為MQTT協議中，平臺區分不同的點表數據；

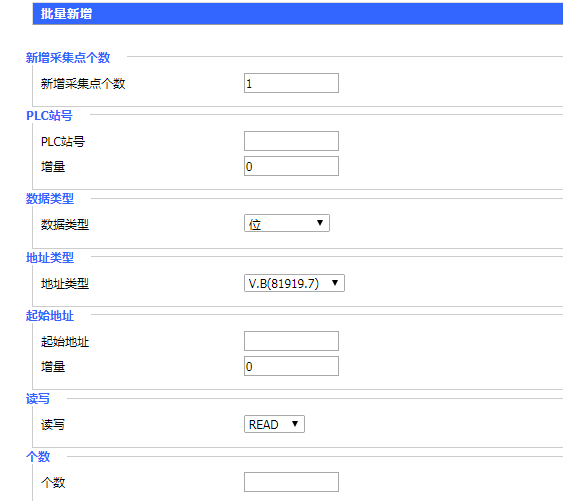

批量新增

批量新增采集點個數

新增采集點個數：新增多少個采集點

PLC站號：PLC站號

增量：每添加1個時，PLC站號增量多少

數據類型：點表數據類型

地址類型：點表地址類型

起始地址：寄存器起始地址，由此地址增量添加

增量：每添加1個時，寄存器地址增量多少

讀寫：選讀/寫/讀寫

個數：每個點表采集個數為多少

數據ID：點表數據ID

增量：每添加1個時，數據ID增量為多少

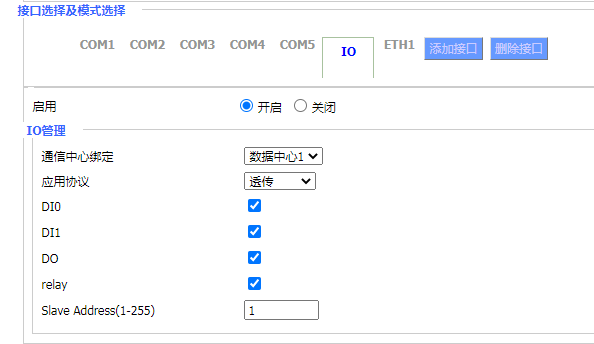

1.3.5 IO口

注：GND與電源的GND是共地的；

支持IO口的智能網關系列，有2種工作模式，應用協議支持透傳和采集模式兩種；

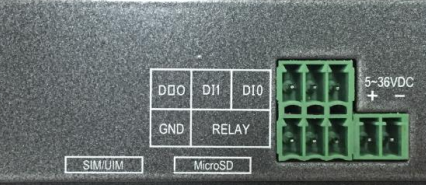

1.3.5.1 IO口接線說明

1、DO接線

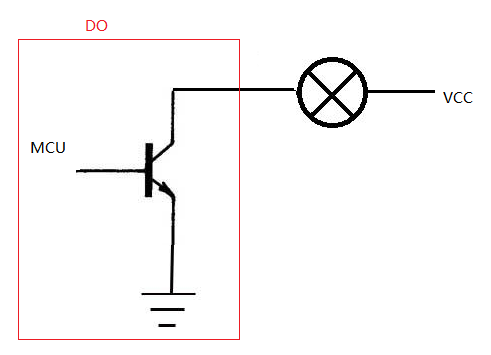

如上圖，DO光耦輸出內部實際是個三極管，與設備內部共地，MCU控制DO的輸出，當MCU控制DO高電平（管腳導通時）此時光耦電阻等于0通GND；

當MCU控制DO低電平時，此時光耦電阻無窮大，電路斷開；

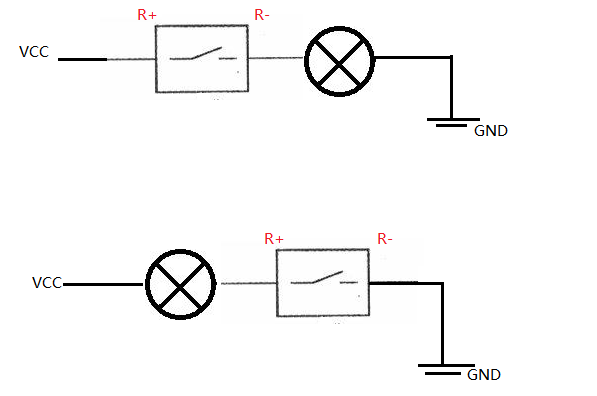

當外接設備，如外接個燈泡時：

若此時VCC由G100的12V供電時，接線方式如上圖，本身形成一個回路；

若此時VCC由外部電源供電，則將DO的GND與外部電源VCC的GND接通即可形成回路；

1. Relay接線

Realy繼電器簡單理解就是個開關，當閉合時驅動回路，最大驅動電流是1A；

當由G100的12V供電時，則Realy的-接電源的GND即可；

當由外部電源供電時，則Relay的-需接通外部電源的GND形成回路；

注：RS232處的5V電源和12V的電源是獨立的，兩個GND不供電，若由5V來供電，記得RS232的GND要與電源12V的GND共地才能形成回路。

1.3.5.2 透傳

當選擇透傳模式時，此時IO口查詢和控制是通過MODBUS協議，對上的傳輸協議需選

擇透傳模式；

IO口選擇透傳模式時，數據服務器也需要選擇透傳模式，支持以下傳輸協議：PROT、Custom、DCTCP；

IO查詢和控制支持標準Modbus RTU協議，測試方法如下。

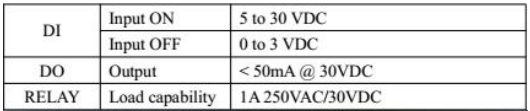

1、 IO特性和地址說明

DI0: 0x20000, DI1: 0x20001

DO: 0x50000, Relay: 0x50001

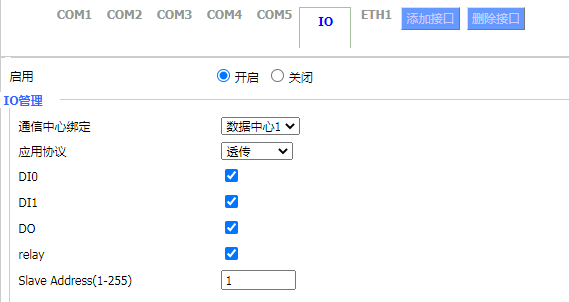

2、串口應用設置

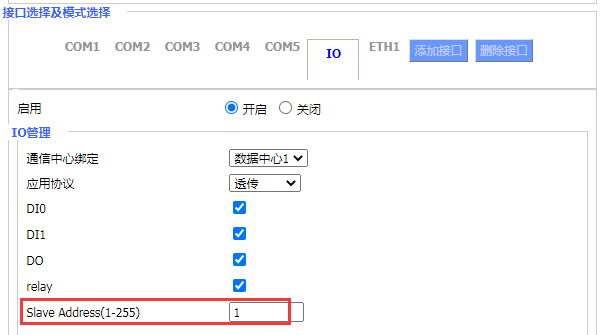

1. 啟用IO管理和設置Modbus地址（1-255）

1. 選擇協議

以上3種傳輸協議，都支持IO口的MODBUS RTU協議；

根據實際應用要求選擇協議。 如

PROT: 帶有四信協議的注冊包、心跳包。

Custom: 可以自定義注冊包、心跳包。

3、Modbus RTU協議查詢命令和返回值說明

1. 數字量輸入

查詢指令

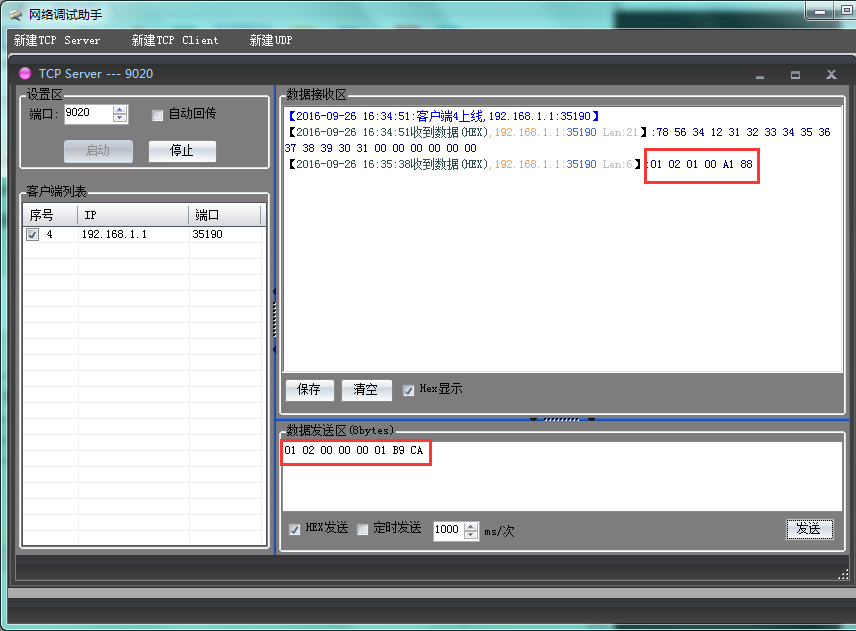

即讀取DI0: 01 02 00 00 00 01 B9 CA

讀取DI1: 01 02 00 01 00 01 E8 0A

返回值

如下例

1. 數字量輸出

控制指令

收到返回指令跟控制指令一樣。

即 DO: 01 05 00 00 FF 00 8C 3A 設置高電平（管腳導通），01 05 00 00 00 00 CD CA設置低電平；

Relay: 01 05 00 01 FF 00 DD FA 設置高電平（管腳斷開）， “01 05 00 01 00 00 9C 0A” 設置低電平（管腳導通）。

如下例

備注

1. MODBUS 地址正確情況下
2. 若檢驗碼不正確，既不會透傳到串口，也沒有回復。
3. 若功能碼不正確，如04，03，會透傳到串口

MODBUS地址不正確情況下，會透傳到串口。即串口和IO MODBUS協議可以同時用。

1. 測試用萬用表測量電壓的方式不具準確性。

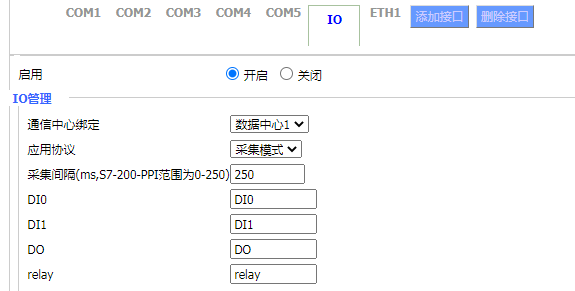

1.3.5.3 采集模式

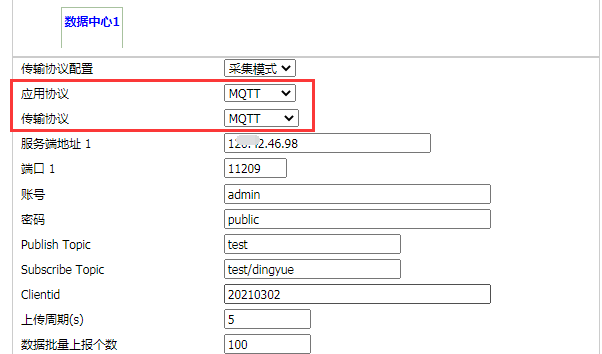

當選擇采集模式時，網關主動采集IO口狀態（DI0和DI1），而DO和relay則是需要通過平臺下發MQTT協議來控制DO和relay的狀態。

如選擇MQTT—MQTT協議上報時，則會按照MQTT上報格式上報；

可參考：MQTT格式說明；

MQTT上報IO的格式為：

{"did":"FD5140313917","utime":"2021/03/0213:42:14",

"content":[{"pid":"IO","type":"1","addr":"DI0","addrv":"0","ctime":"2021/03/02 13:42:14"},{"pid":"IO","type":"1","addr":"DI1","addrv":"0","ctime":"2021/03/02 13:42:14"}]}

MQTT網關訂閱IO的格式為：

{"did":"FD5140313909","utime":"2021/03/10 13:52:54","content":[{"pid":"IO","type":"1","addr":"DO","addrv":"1"},{"pid":"IO","type":"1","addr":"relay","addrv":"1"}]}

DO=1,管腳導通；

Relay=1，管腳斷開，Realy=0，管腳導通；

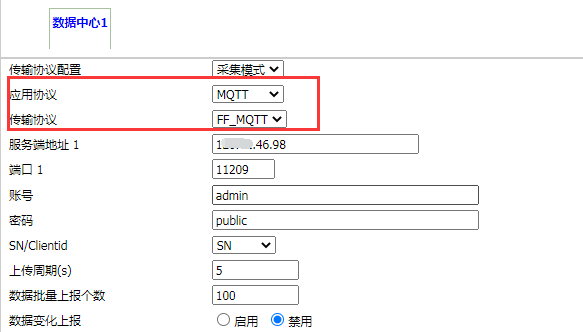

如選擇MQTT——FF_MQTT協議上報時，則根據FF_MQTT協議上報；

可參考FF_MQTT協議格式說明；

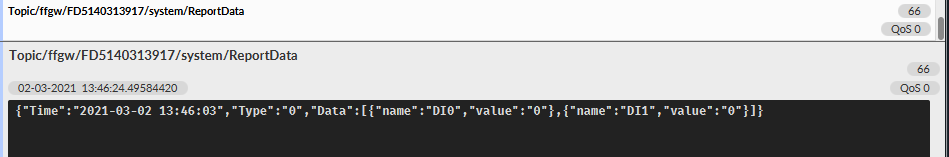

FF_MQTT上報IO口格式為：

{"Time":"2021-03-02 13:46:58","Type":"0","Data":[{"name":"DI0","value":"0"},{"name":"DI1","value":"0"}]}
