F891x配置軟件的簡易配置說明
2022-11-08 10:11:30

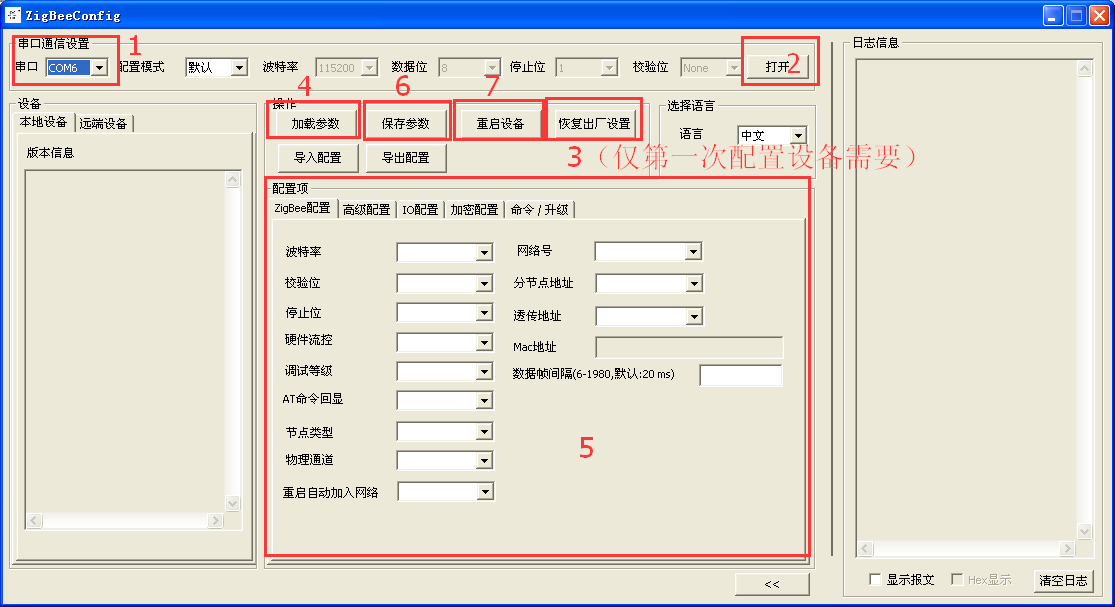

ZigBeeConfig整體配置步驟：
一．示例：實現點對點透傳（默認是透傳），即設備A（協調器）和設備B（路由）之間接串口（232或485或ttl）進行ZigBee無線網絡互相收發無線數據，按如下紅框處配置即可組網成功并建立通信。

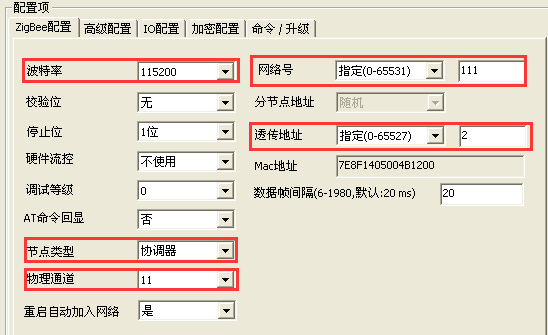

1. 設備A（協調器）的配置如下：

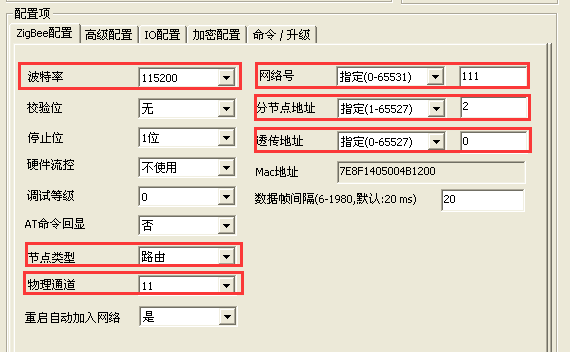

2. 設備B（路由）的配置如下：
簡要原理說明：A和B的網絡號和物理信道必須一樣；波特率與下接串口設備需一致；協調器的分節點地址默認是0；路由的分節點地址若指定為2，那么協調器的透傳地址就必須為2，同理，路由的透傳地址必須為0。

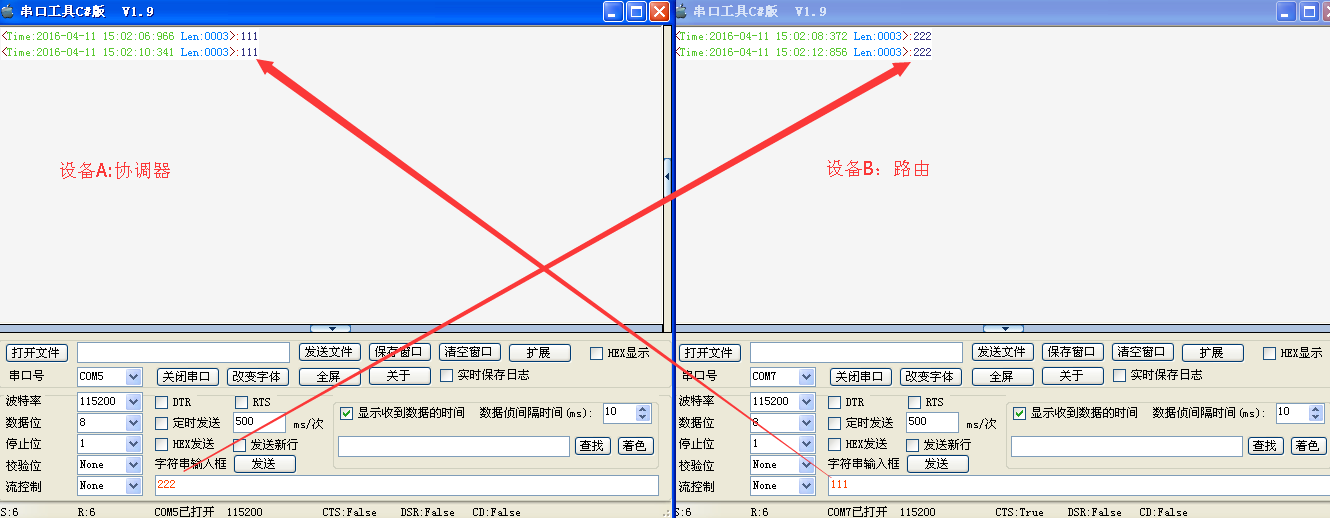

- 分別打開兩個“串口工具”進行兩節點間互相收發數據的通訊測試：
二．具體參數說明：
判斷ZigBee設備處于同一個網絡的標志是：網絡號和物理信道一致，相當于處在同一局域網下的設備才能互相通信，如上圖網絡號都為111，物理信道都為11。這樣盡管是不同廠家同種設備，也不會有影響，因為處于同一網絡的概率非常之小；同時也可以大大減小同頻段wifi、藍牙的干擾。
一個ZigBee網絡有且只能有一個協調器，它起到組網的作用，這樣其他的ZigBee設備（路由或終端）才能找到相應的網絡并加入。
分節點地址即為設備ID號，好比每個人都對應一個唯一的身份證號，所以一個網絡中要是有多臺設備，則分節點地址是不可重復的。協調器的分節點地址固定為0，程序上已定死，不可設置！
透傳地址即為最終目的地址。如上圖的配置中，協調器的透傳地址是2，則A的數據就會發給B；路由的透傳地址是0，則B出來的數據只會發給A。

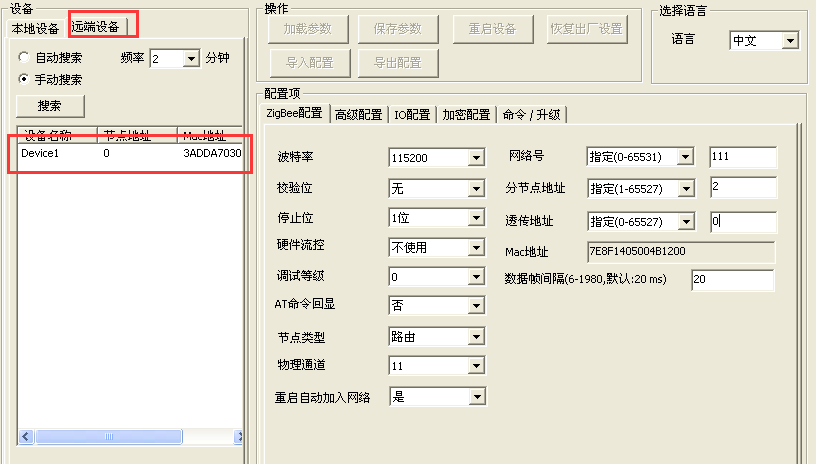

附加：在配置工具左側，點擊“遠端設備”，然后點擊“搜索”，即可搜索到網內所有加入到網絡當中的ZigBee設備。連接配置工具的設備本身不會顯示在設備列表
