F8L10T（C）通信簡易配置教程
2023-11-09 14:16:13
F8L10T（C）通信簡易配置教程
一、教程目的
實現F8L10T（C）間的一對一通信和一對多通信。
二、F8L10T（C）配置
按照F8L10T（C）的說明書接好串口線，打開配置工具，打開相應串口，點擊加載參數，對相關參數進行配置，然后點擊寫入參數、重啟設備，設置才生效。
（相關參數說明：“網絡號”：類似網段的概念，同一網絡中，所有lora設備的網絡號需一致； “設備ID”：類似本地IP的概念，即本地地址；“透傳地址”：類似目的IP的概念，即目的地址。其他參數一般默認）
三、1對1通信測試（1對多時，需將主站透傳地址改為65535）

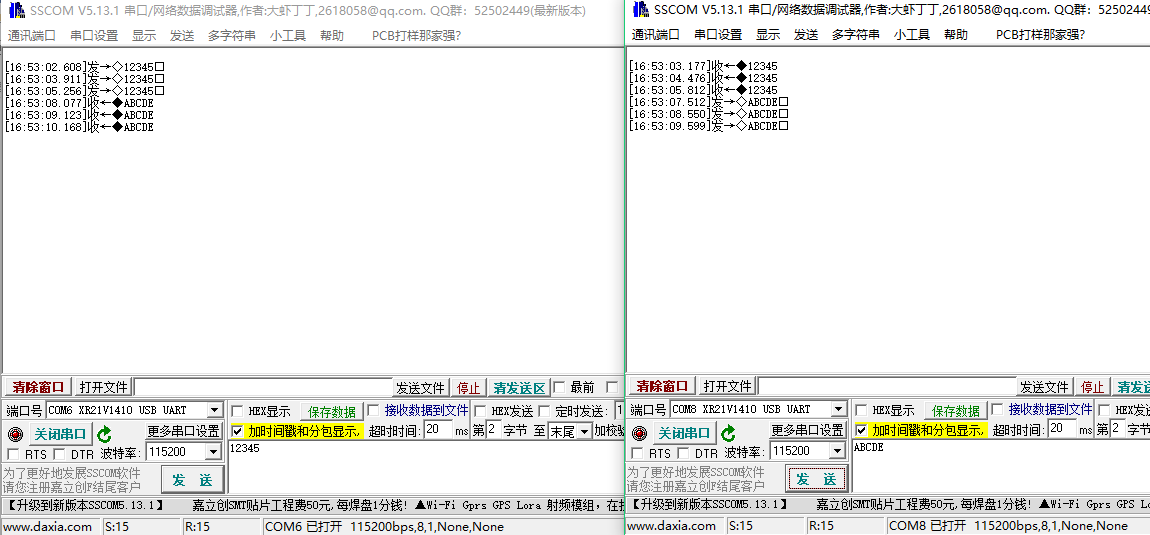

按照上圖的舉例配置，打開相應的串口調試助手，相互發送內容，即可實現lora網絡的無線透明傳輸。
簡要原理說明：A和B的空中速率和物理信道必須一致；波特率與下接串口設備需一致；設備A指定ID：1和透傳地址：2，則設備2指定ID：1和透傳地址：01。
四．具體參數說明：
ID: 好比每個人都對應一個唯一的身份證號，所以一個網絡中要是有多臺設備，則ID是不可重復的。
透傳地址: 即為最終目的地址。如上圖的配置中，設備A透傳地址是1，則A的數據就會發給B；設備B的透傳地址是0，則B出來的數據只會發給A。若需要廣播則將此參數設置成65535.
物理信道：LoRa的帶寬為410M~441MHz, 1000Hz為一個信道，共32個信道可選擇，因此需要根據實際環境調整此值。默認值24：433M。
空中速率：數據在空中的速率選擇，可分為6個等級，等級越高速率越高，相同條件下，速率越高，則傳輸距離越近。因此需要根據實際應用環境調整此值。默認值：4級：理論帶寬2.4kbps。
注：一旦速率確定，那么所有的設備必須為同一速率，否則不能通信。
發射功率：不帶PA最大20dBm，帶PA最大30dBm。不帶PA發射功率可調，帶PA發射功率不可調。
