F8926-L與F8L10T(D)_modbus rtu采集 IO教程
2022-11-07 17:54:34
F8926-L modbus rtu采集 F8L10T IO口教程
一、教程目的
實現F8926-L 通過modbus rtu采集終端io5的模擬量。
二、先按照教程將F8926-L與F8L10T的透明傳輸通信建立。
三、F8926-L配置
選擇應用--Lora應用，設備傳輸方式選 Lora+網絡，協議類型為TCP(DTU)，服務端地址為PC的ip地址，如下圖，
四、F8L10T配置

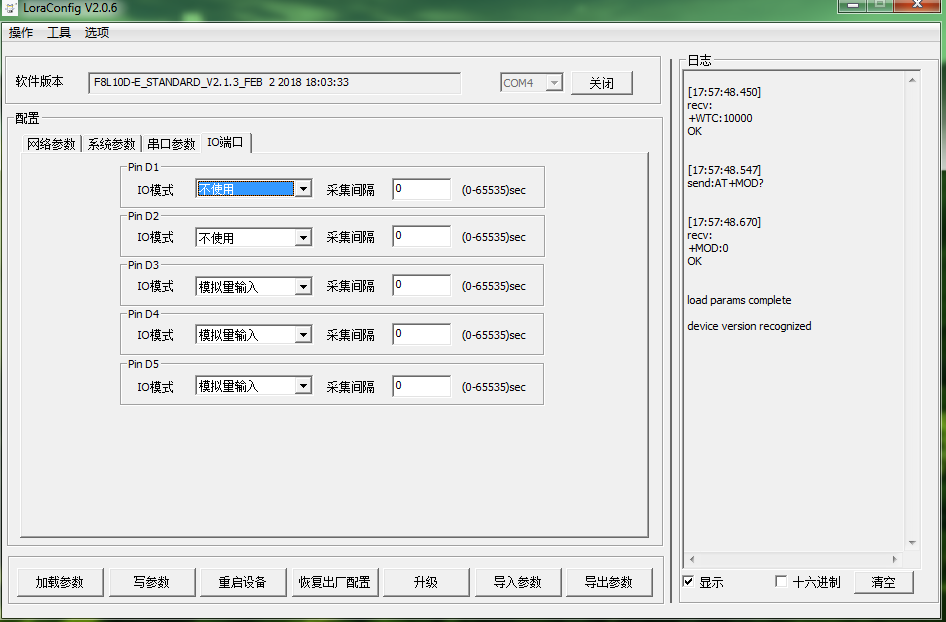

按照F8L10T的說明書接好串口線，打開配置工具，用默認的115200 8N1打開相應串口，F8L10T的配置如下圖；（寫完相應參數需重啟才能生效）
五、通信測試

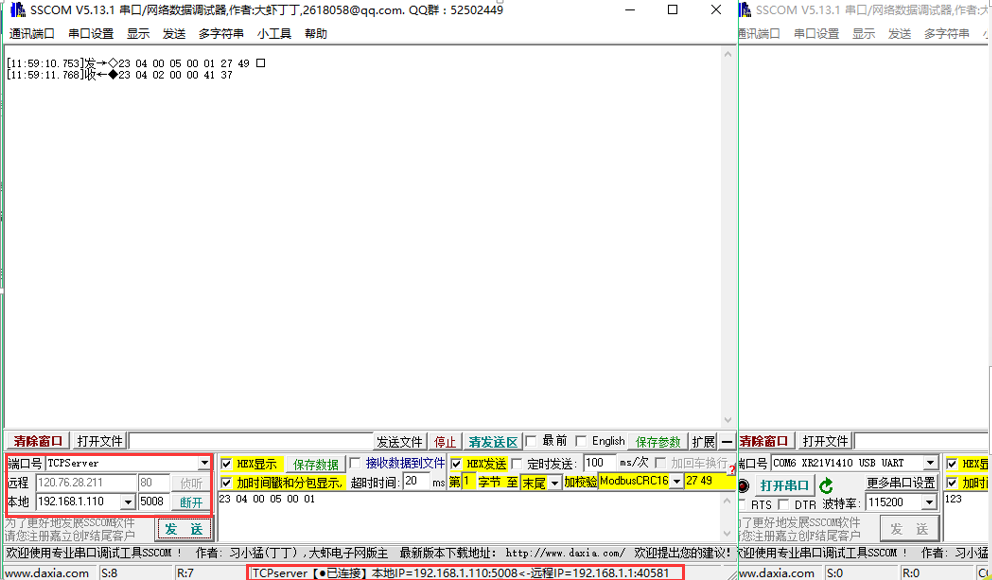

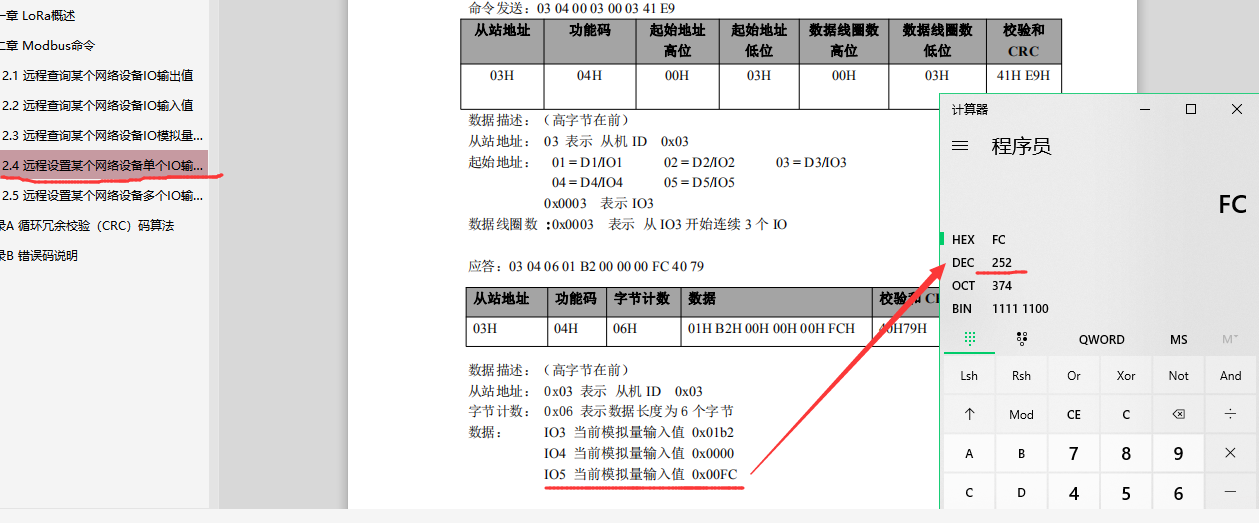

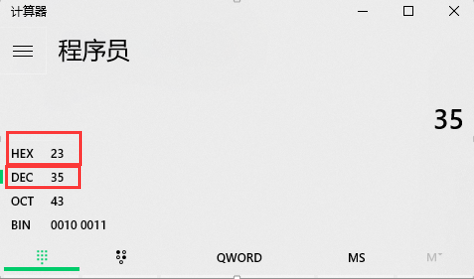

打開串口工具，輸入本地ip（PC端ip地址），點擊偵聽，待偵聽成功后，發送數據23 04 00 05 00 01，F8L10T返回數據23 04 02 00 00 41 37，說明成功采集到了io5的模擬量。（其中“23”為F8L10T終端的ID號十進制數“35”轉換為十六進制所得，具體modbus指令格式見《F8L10 modbus命令手冊V1.0.1.pdf》）

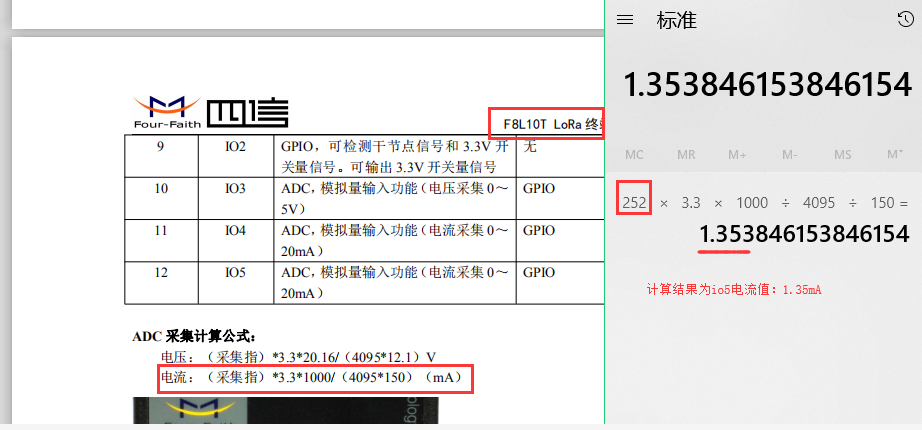

六、模擬量轉換公式及計算過程
假設我們用modbus指令采集io5的電流值，以下便是整個計算過程和依據，請參考；
