【場景描述】

企業用戶的內網服務器采用組態軟件來接收來自現場端設備的數據時，借助四信DTU可實現現場設備的數據透傳和遠程控制，目前國內主流的組態軟件廠商：亞控、力控、易控、紫金橋等都已經集成了四信DTU的設備驅動，在創建設備時設備廠商可以直接選擇廈門四信。

【組網拓?fù)洹?/span>

【組態設置】

【新建工程】

• 以組態王Kingview6.53配置舉例：

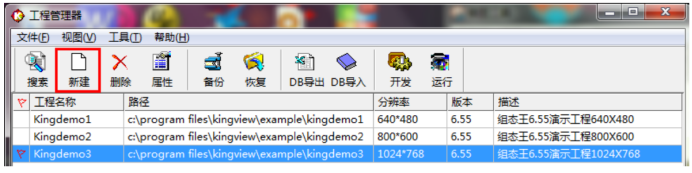

• 內網主機運行組態王軟件，新建工程。

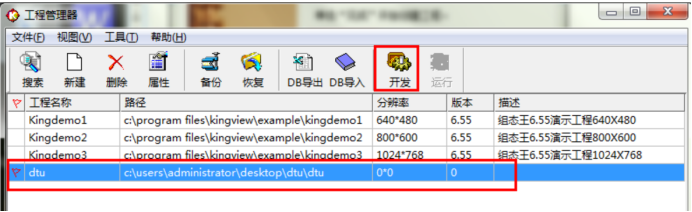

• 新建工程后，點擊開發，進入設備和變量設置界面。

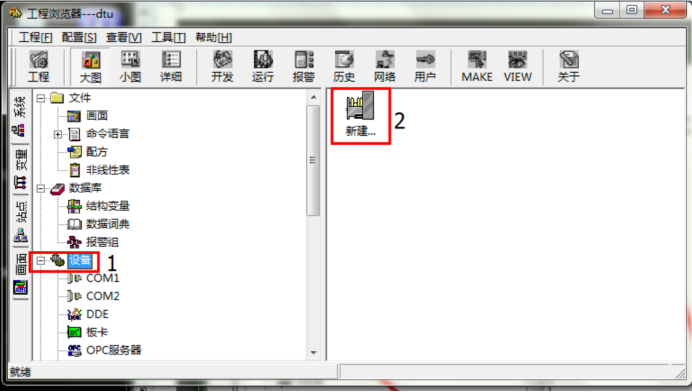

【新建設備】

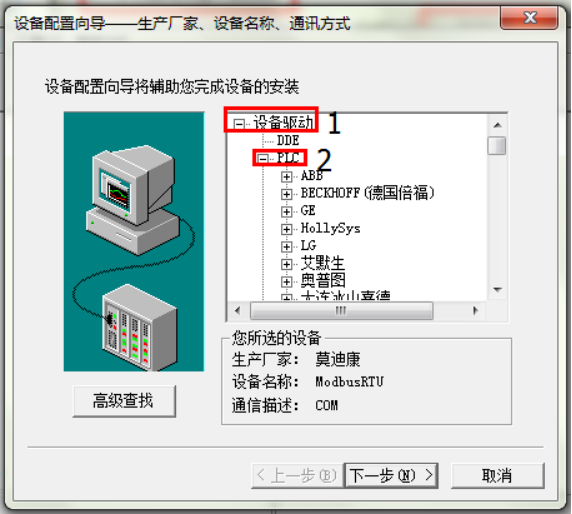

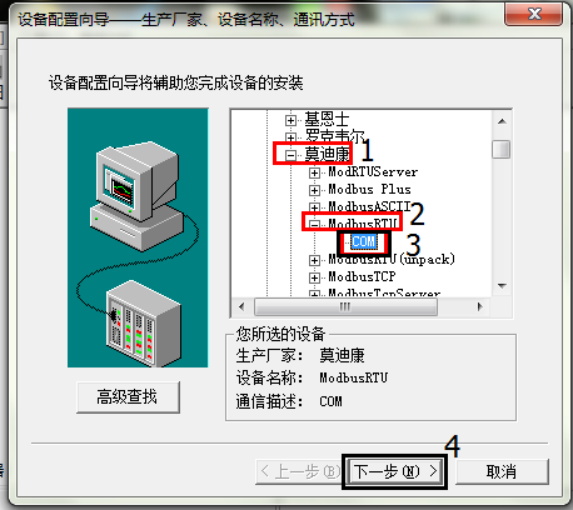

• 在彈出的對話框選擇，設備驅動—PLC—莫迪康—MODBUS RTU—COM,選擇別的也是可以的，這里以此為例，然后下一步。

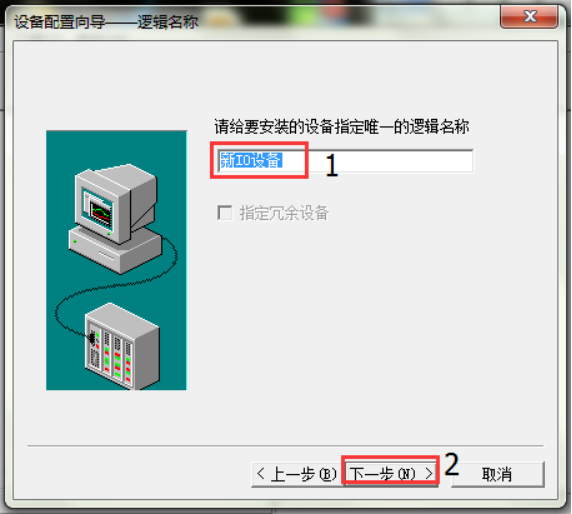

• 創建設備名稱

【非64位win7系統選擇串口】

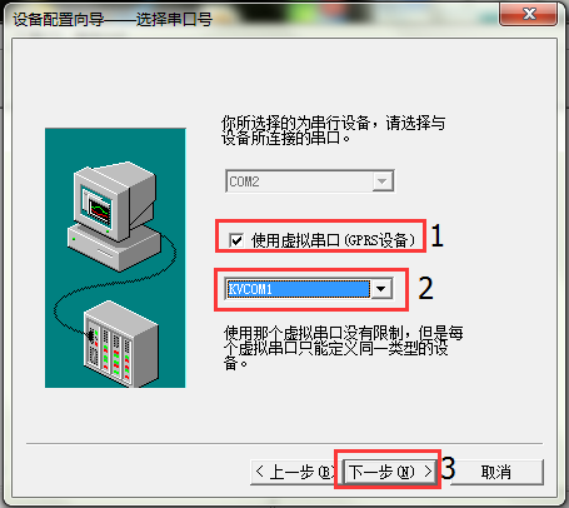

• 當內網主機的系統非64位win7系統時，這里可直接選擇使用虛擬串口。

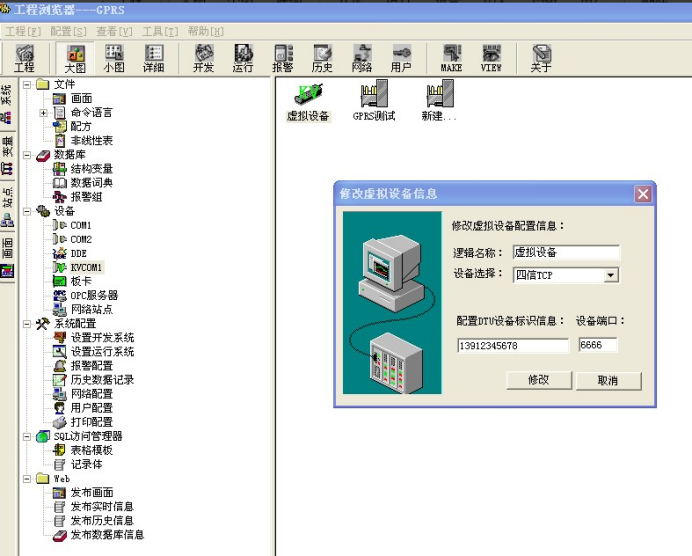

• 設備選擇：廈門四信，配置DTU設備標識信息：設置為要連接的DTU的SIM卡號，這里以139123456789為例。如果是力控和紫金橋的組態軟件則填寫設備ID號。設備端口：設置為要連接的DTU配置的端口號，這里以6666為例，端口需要映射。

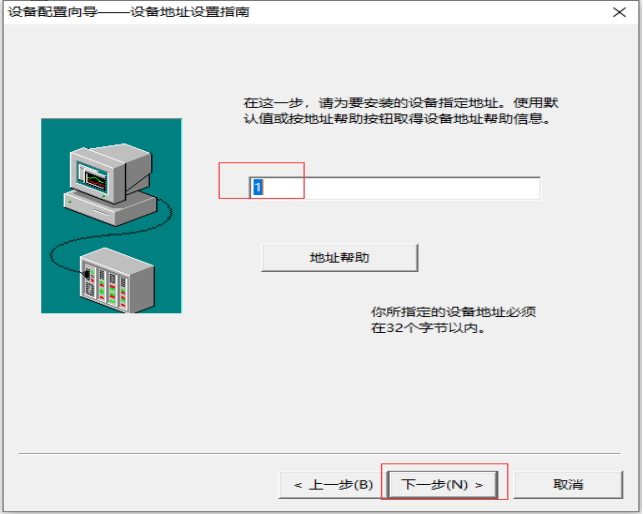

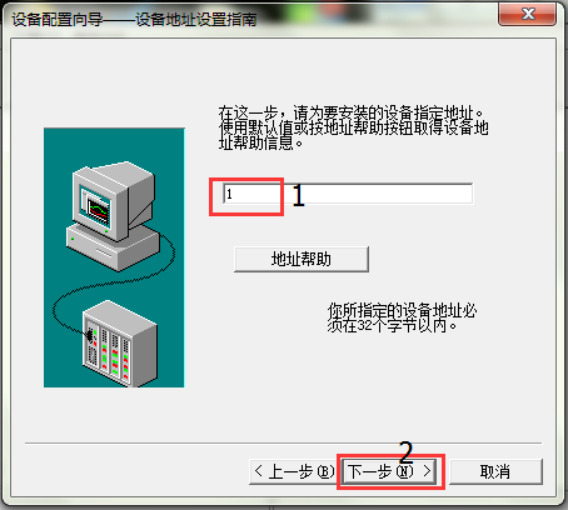

• 設置MODBUS的從機地址，根據實際設備通信地址而定，這里以1為例，下一步。

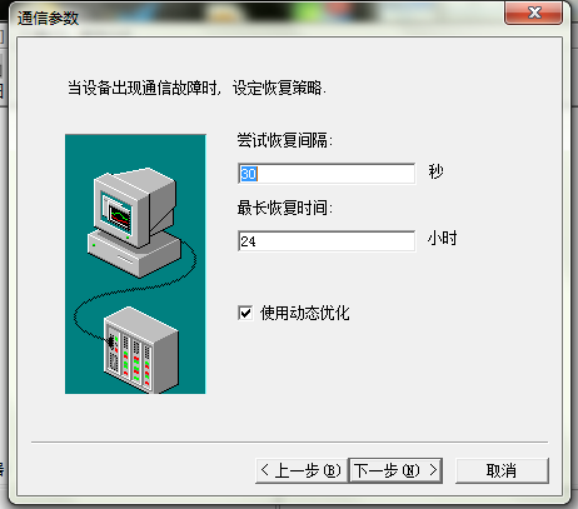

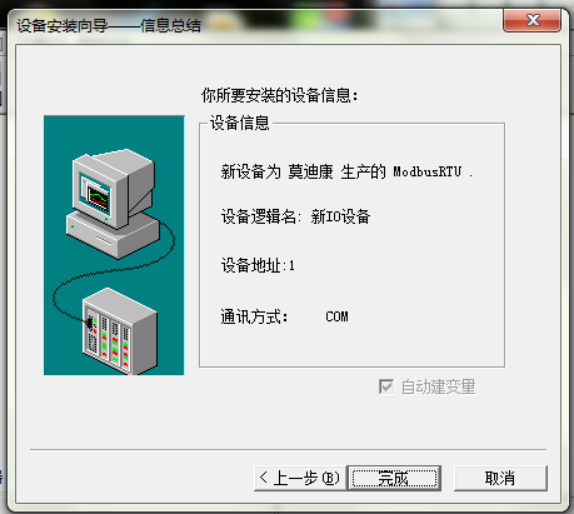

• 保持默認，點擊下一步，直到完成。

• 回到主界面，可以看剛剛建立的設備。

【64位win7系統選擇串口】

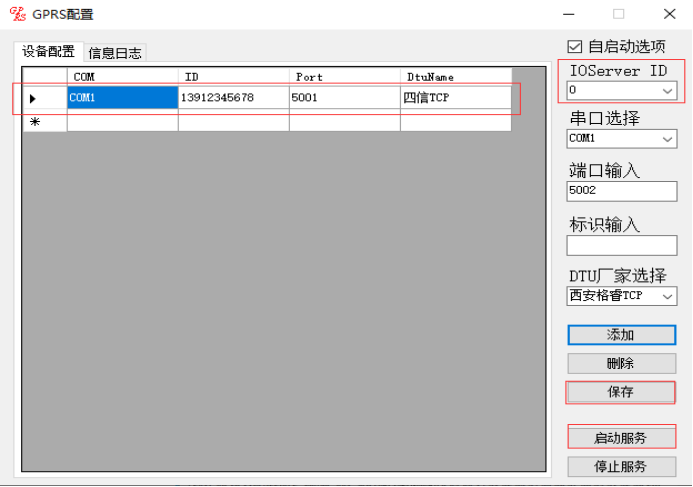

• 當內網主機為64位win7系統時，需要安裝GPRS64位系統驅動60.5.13.30后，運行KxConfigGPRS.exe工具，同樣添加DTU設備參數，ID對應DTU配置的手機號碼，Port對應DTU配置的內網服務器的業務端口5001，DTU廠家選擇四信TCP。

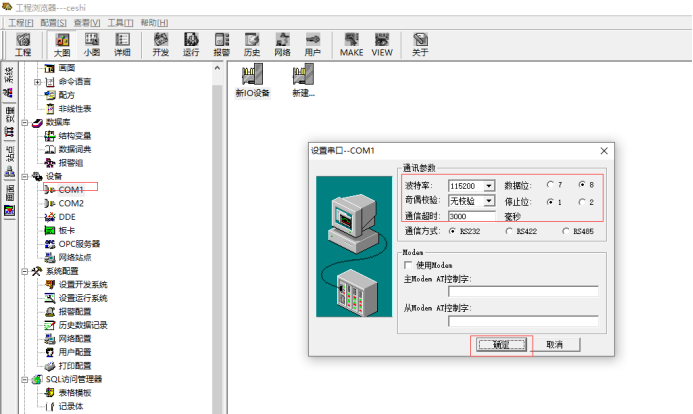

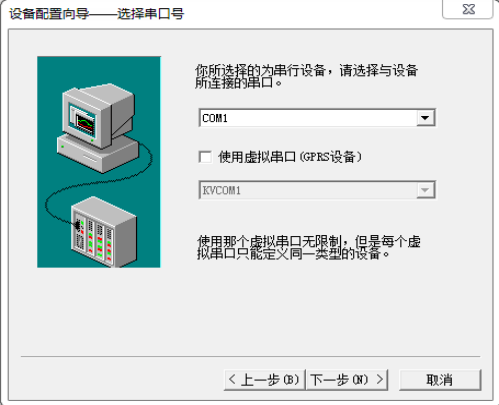

• 然后在選擇串口號這里時，選擇COM號，（注意：不能勾選“使用虛擬串口（GPRS設備）”）。

【設置從機地址】

• 設置MODBUS的從機地址，根據實際設備通信地址而定，這里以1為例，下一步。

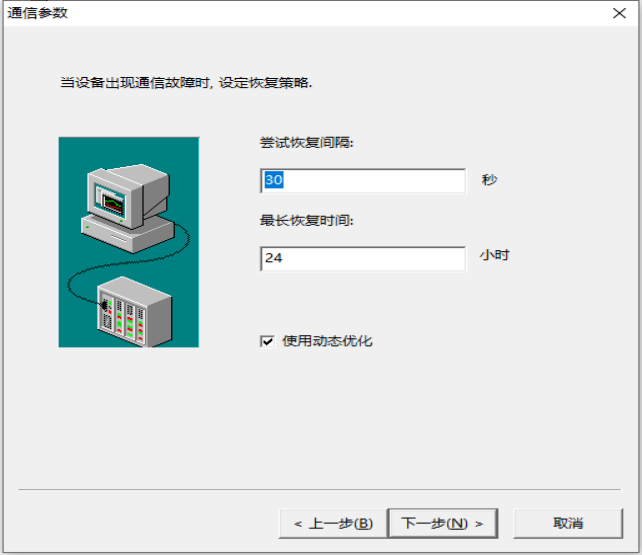

• 繼續單擊“下一步”按鈕，直到完成設備創建。

•  回到主界面，可以看剛剛建立的設備。

【新建變量】

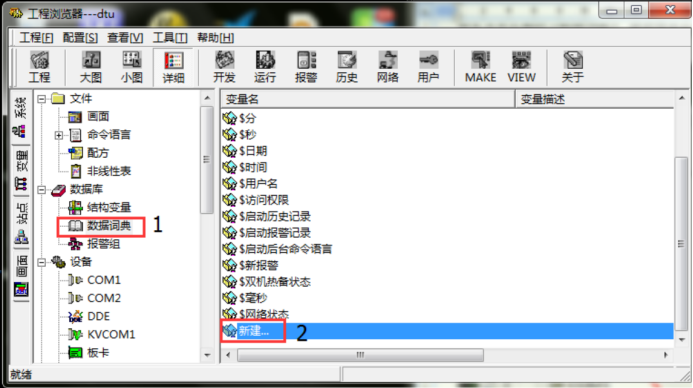

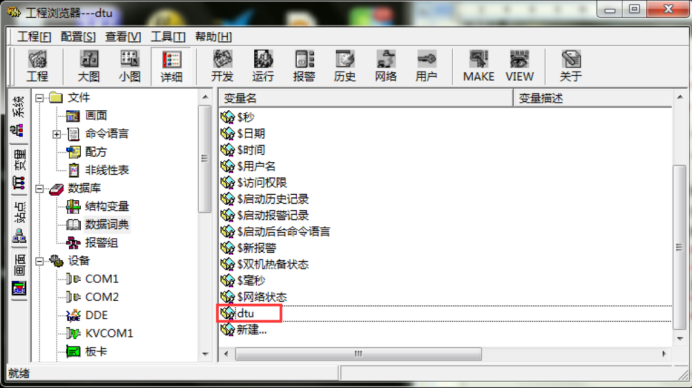

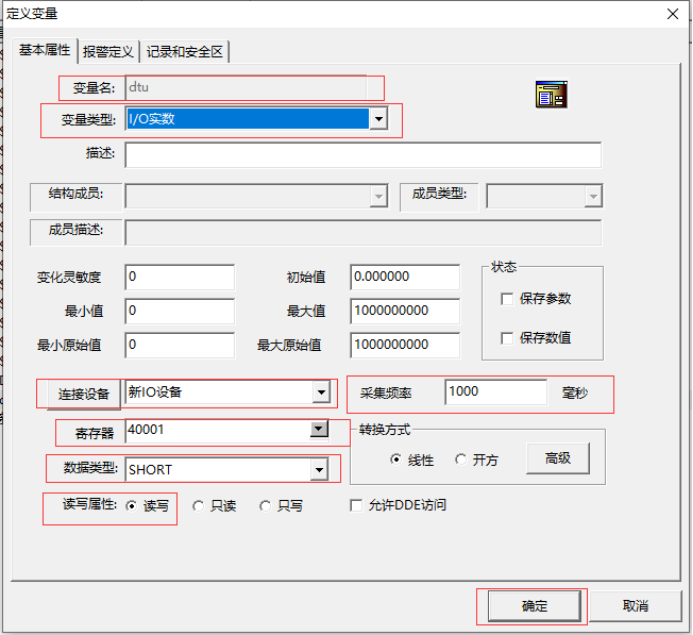

• 點擊左側的“數據詞典”，然后雙擊右側的“新建”。

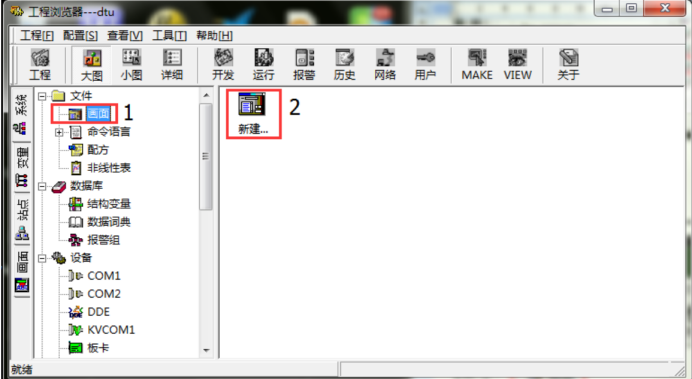

【新建畫面】

• 創建并保存畫面。

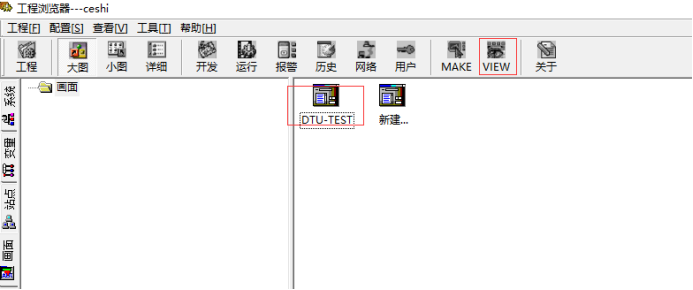

【畫面運行】

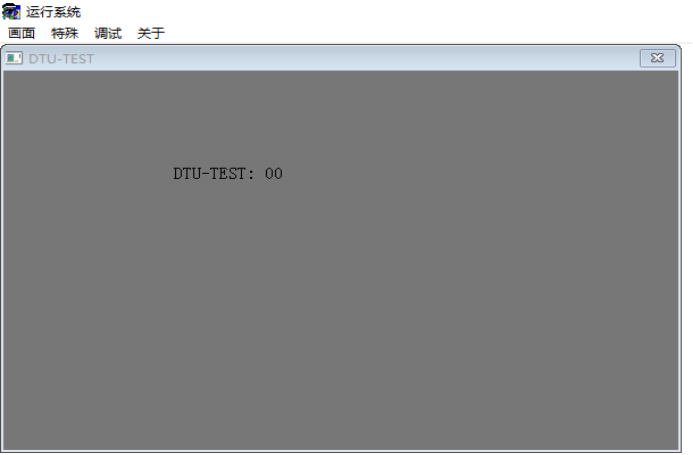

• 運行組態畫面，并關聯對應變量。

【DTU配置舉例】

• 使用組態軟件時，DTU工作模式只能設置為PROT。

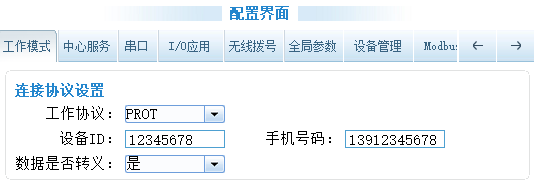

• 調試電腦運行DTU配置工具，【工作模式】默認【PROT】，該模式為四信私有透傳模式，此處需要配置設備ID和手機號碼，分別對應8位和11位任意數字組合。其中亞控組態軟件添加DTU設備時需要匹配這里的手機號碼，力控和紫金橋組態軟件添加DTU設備時需要匹配這里的設備ID。

• 在【中心服務】配置項，輸入主備服務器地址和端口號，服務器地址為企業固定公網IP，端口號為企業內網服務器數據通信業務開放的端口號。

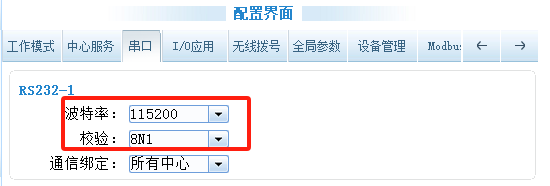

• 在【串口】配置項，設置當前DTU所接串口1的通信參數。

• 配置完成后，選擇【下發配置】，斷電重啟設備配置生效。

【通信測試】

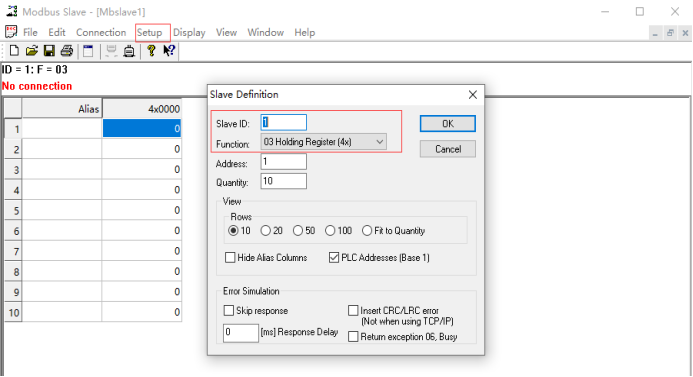

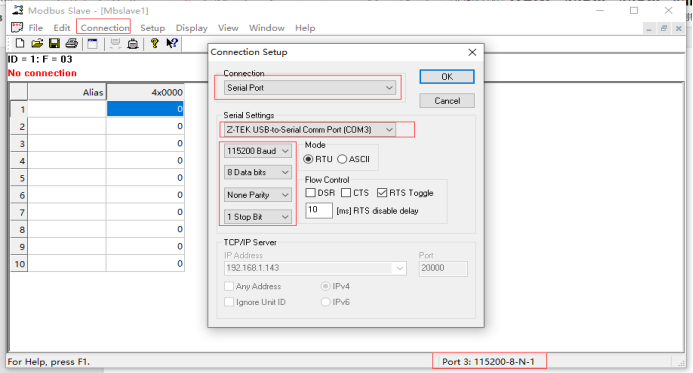

• 四信DTU接電腦串口，使用modbus slave軟件模擬工具，與組態軟件進行通信。

• 給寄存器賦值10。

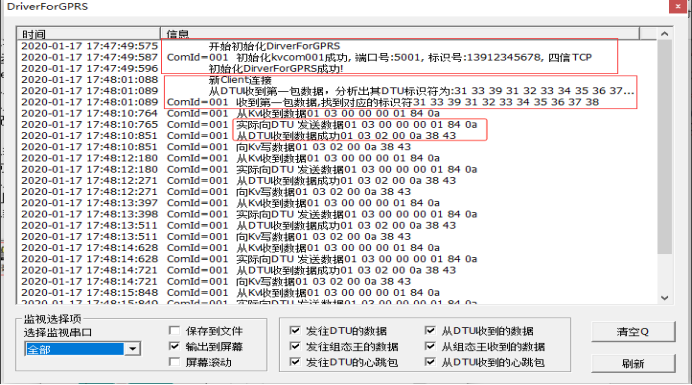

• 組態日志顯示DTU已經連接，收發采集指令。

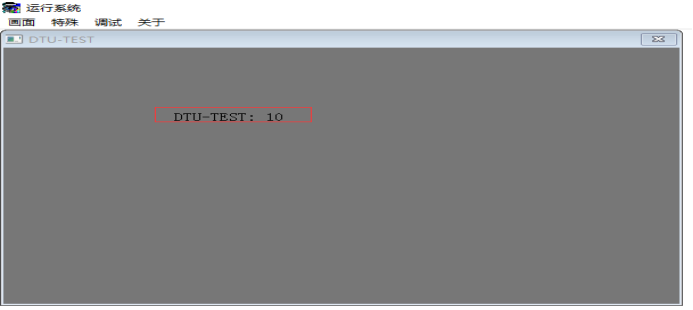

• 畫面對應的變量，顯示模擬的數值10。
