F8926-L與F8L10T(C)_透傳模式通信教程

2023-11-09 14:12:36

F8926-L與F8L10T（C）通信簡易配置教程

一、教程目的

實現F8926-L與F8L10T點對點通信。

二、F8926-L配置

1、將F8926-L上電，準備一條網線，一端連接LAN口，一端連接PC網口；

2、PC設置為自動獲取IP（或者手動配置為192.168.1.2~253）

3、打開瀏覽器，地址欄輸入192.168.1.1，登錄F8926-L，賬號密碼為admin/admin

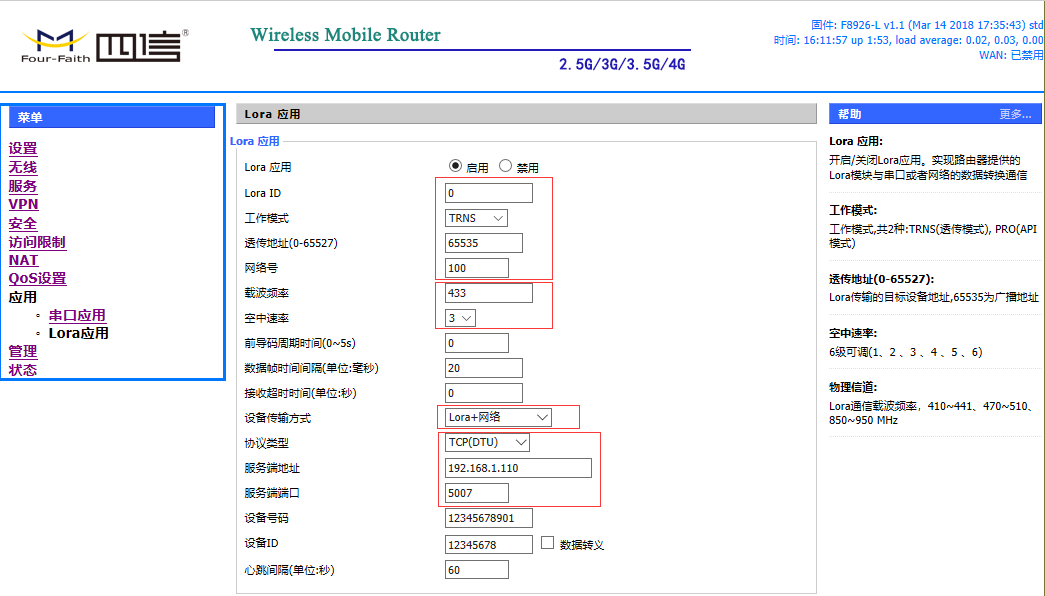

4、點擊應用--Lora應用，（相關參數說明：

“網絡號”：類似網段的概念，同一網絡中，所有lora設備的網絡號需一致；

“設備ID”：類似本地IP的概念，即本地地址；

“透傳地址”：類似目的IP的概念，即目的地址，設為65535時，為廣播模式；

“服務端地址和端口”：為TCP服務器的ip地址和端口號，一般指連接網關的PC；

其他參數一般保持默認。）具體參考配置如下圖，

三、F8L10T（C）配置

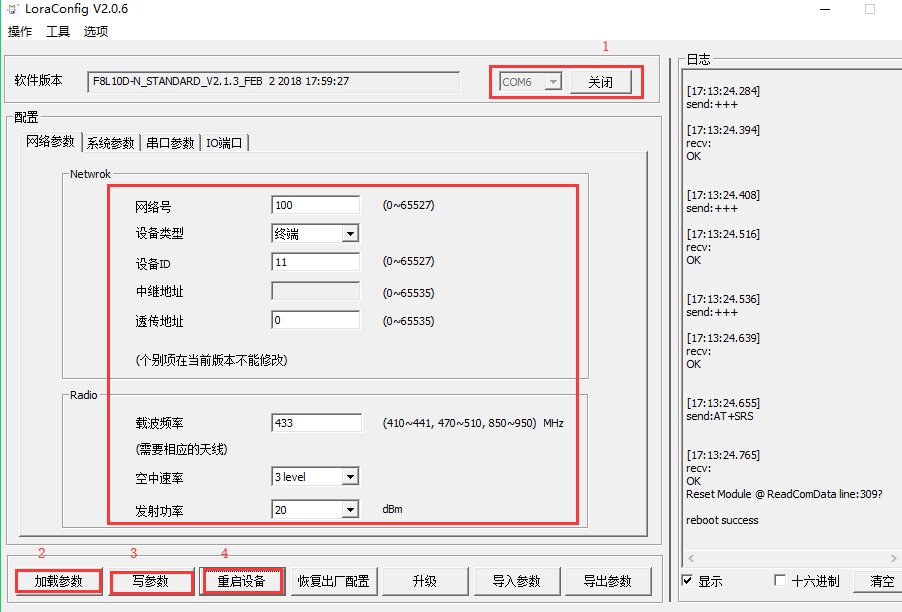

按照F8L10T（C）的說明書接好串口線或配置板，打開配置工具，用默認的115200 8N1打開相應串口，F8L10T的配置如下圖；（寫完相應參數需重啟才能生效）

四、通信測試

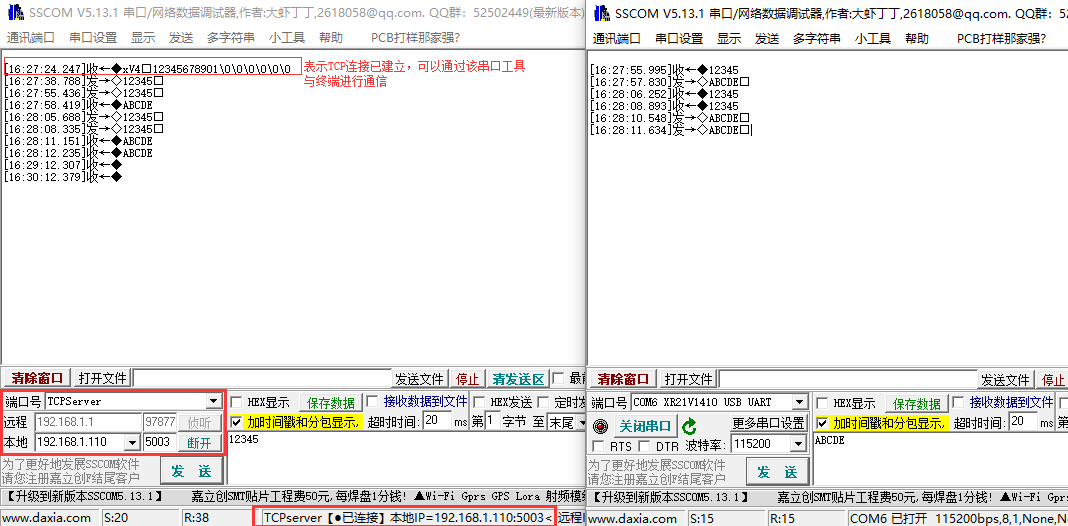

打開1個串口工具作為網關的TCP服務器，偵聽相應的端口；再打開1個串口工具作為F8L10T（C）的通信工具，實現F8L10T與F8916-L的數據互發。如下圖。

簡要原理說明：A和B的空中速率和物理信道必須一致；波特率與下接串口設備需一致；設備A指定ID：1和透傳地址：2，則設備2指定ID：1和透傳地址：01。

五、具體參數說明：

ID: 好比每個人都對應一個唯一的身份證號，所以一個網絡中要是有多臺設備，則ID是不可重復的。

透傳地址: 即為最終目的地址。如上圖的配置中，設備A透傳地址是1，則A的數據就會發給B；設備B的透傳地址是0，則B出來的數據只會發給A。若需要廣播則將此參數設置成65535.

物理信道：LoRa的帶寬為410M~441MHz, 1000Hz為一個信道，共32個信道可選擇，因此需要根據實際環境調整此值。默認值24：433M。

空中速率：數據在空中的速率選擇，可分為6個等級，等級越高速率越高，相同條件下，速率越高，則傳輸距離越近。因此需要根據實際應用環境調整此值。默認值：4級：理論帶寬2.4kbps。

注：一旦速率確定，那么所有的設備必須為同一速率，否則不能通信。

發射功率：不帶PA最大20dBm，帶PA最大30dBm。不帶PA發射功率可調，帶PA發射功率不可調。
