一、西門子PLC

1.1 smart200

1.1.1 Smart200網口

一、接線說明

1、四信網關和西門子smart200的PLC，通過網線連接，PLC接在網關的LAN口上；

2、電腦的網口通過網線接到網關的LAN口，電腦本地連接設置為自動獲得IP地址；

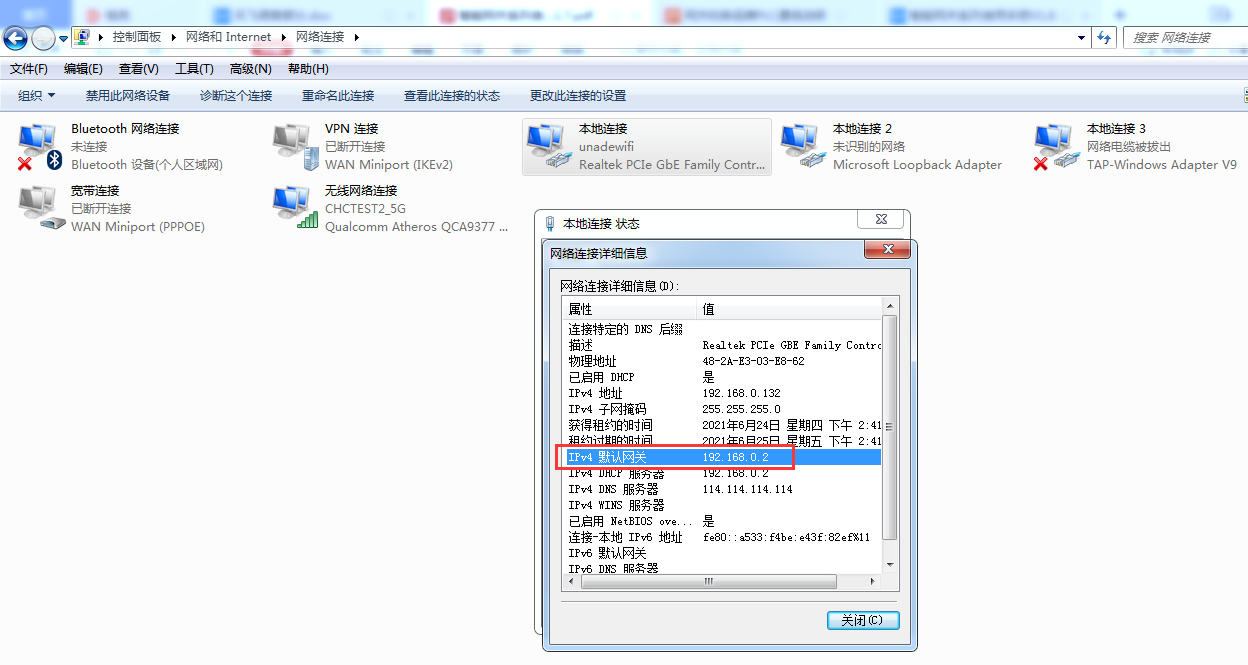

3、雙擊電腦本地連接，詳細信息，IPV4默認網關即為四信網關的LAN IP，默認G100的

LAN IP是192.168.4.1，其他型號的網關LAN IP是192.168.1.1。

二、PLC的設置

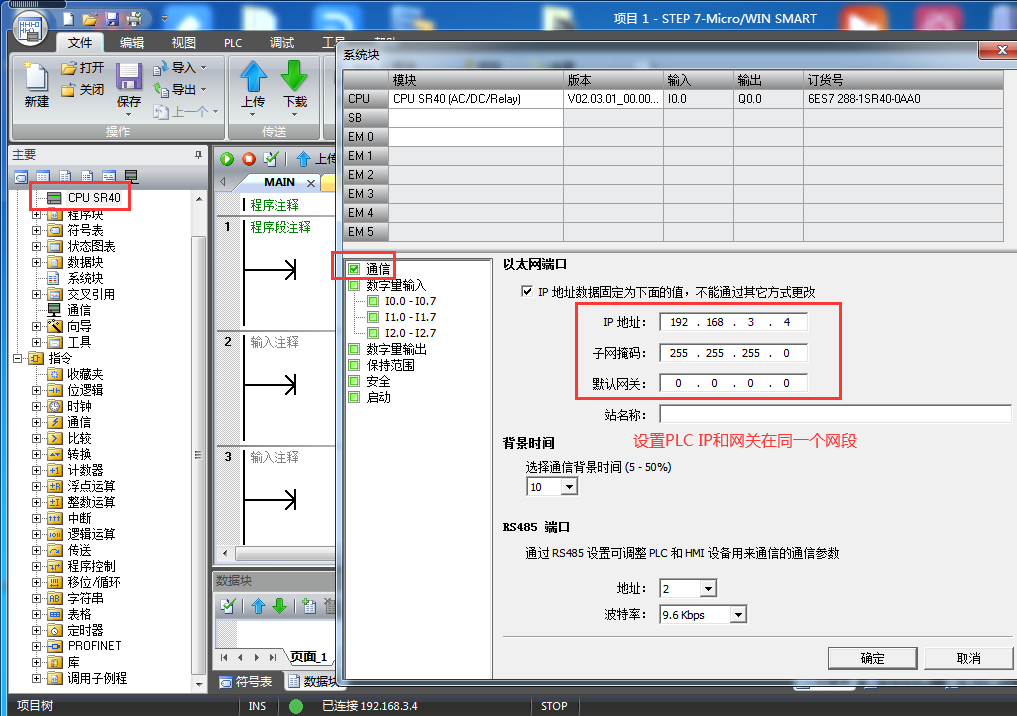

1、打開西門子STEP 7-MicroWIN SMART軟件，設置PLC的IP地址，PLC IP地址需和網關LAN IP在同一網段。

三、網關的設置

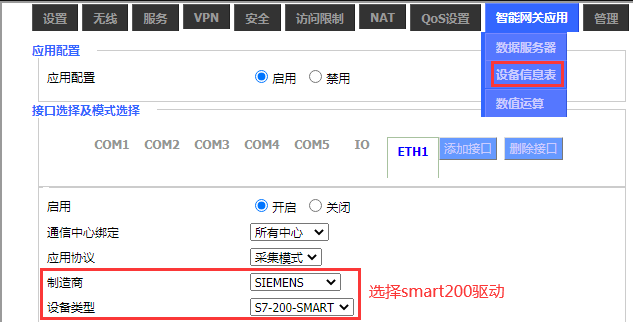

1、瀏覽器輸入四信網關的LAN IP進配置頁面，智能網關應用—設備信息表，應用配置—啟用，ETH1—開啟，保存設置，選擇smart200驅動，保存設置；

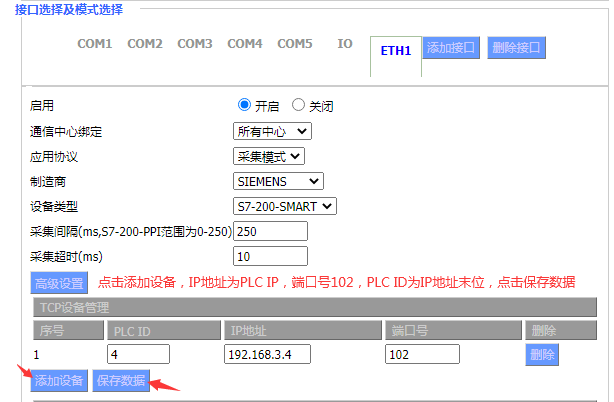

2、TCP設備管理中，添加設備，IP地址為PLC IP，端口號為102，PLC ID為IP地址

末位，點擊保存數據；

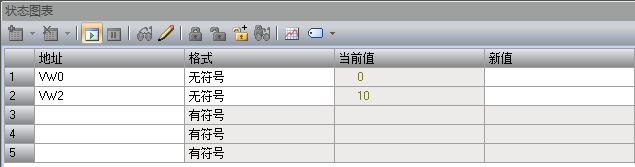

3、以采集點“VW0”“VW2”為例，VW0和VW2為16位無符號整形數據；

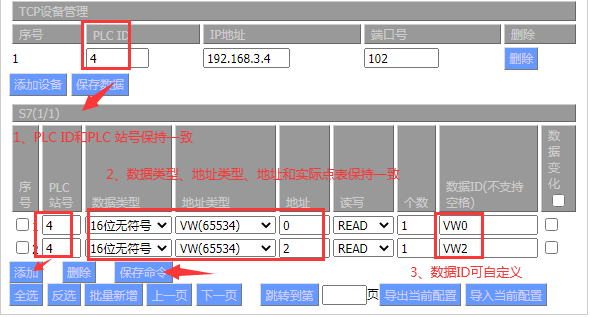

4、點擊添加，新增采集點，PLC站號和PLC ID保持一致，數據類型、地址類型、地址和實際點表保持一致，數據ID可自定義，配置后點擊保存命令；點擊保存設置——應用；

四、狀態查詢

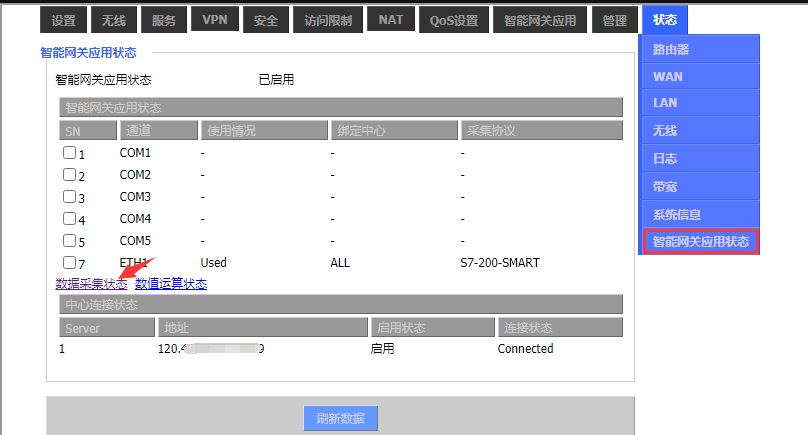

1、點擊狀態—智能網關應用狀態—數據采集狀態，可以查看采集PLC數據狀態；

2、數據采集狀態

1.1.2 Smart200串口

一、接線說明

1、將西門子smart200的DB9接口3+，8-分別對應接四信網關的A，B；

2、電腦的網口通過網線接到網關的LAN口，電腦本地連接設置為自動獲得IP地址；

3、雙擊電腦本地連接，詳細信息，IPV4默認網關即為四信網關的LAN IP，默認G100的

LAN IP是192.168.4.1，其他型號的網關LAN IP是192.168.1.1。

二、PLC的設置

1、打開西門子STEP 7-MicroWIN SMART軟件，設置samrt200的485地址和波特率；設置后下載到PLC；

三、網關的設置

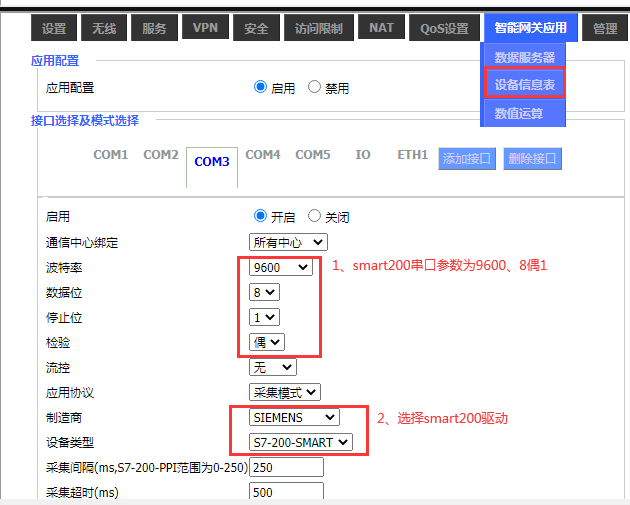

1、瀏覽器輸入網關LAN IP進配置頁面，智能網關應用—設備信息表，選擇接PLC的對應

串口，如接A3/B3，則啟用COM3，smart200串口參數為9600 8偶1，選擇驅動smart200；

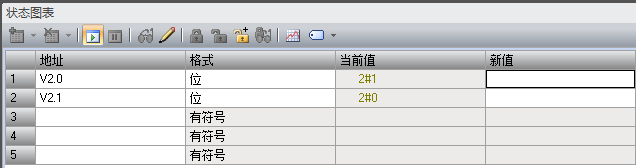

2、以采集點表V2.0、V2.1為例，其中V2.0、V2.1數據類型為位；

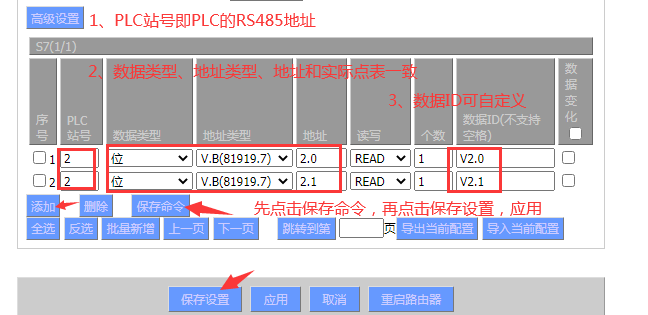

3、點擊添加，新增采集點，PLC站號即PLC的RS485地址，數據類型、地址類型、地址和實際點表一致，數據ID可自定義；配置后先點擊保存命令，再點擊保存設置，應用；

四、狀態查詢

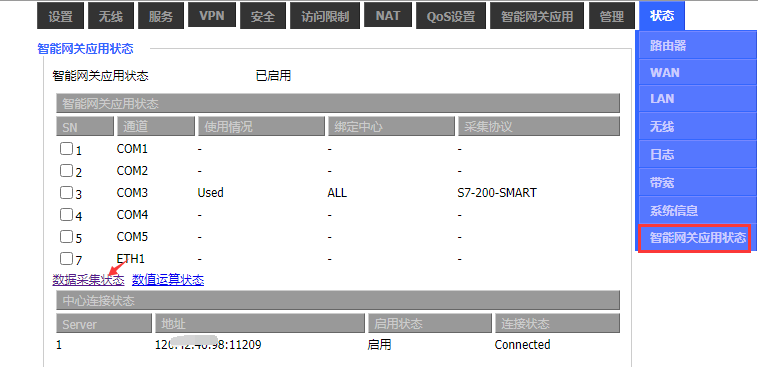

1、點擊狀態—智能網關應用狀態—數據采集狀態，可以查看采集PLC數據狀態；

2、數據采集狀態；

1.2 S7-200 PPI

Siemens S7-200系列的DB9接口3+，8-分別對應接F-G100系列的A，B；

默認串口參數 9600 8 偶 1

支持的寄存器類型如下：

1.3 S7-300

1.3.1 S7-300 MPI

Siemens S7-300 MPI 系列

使用西門子Siemens S7-300 MPI 系列的MPI適配器與F-G100系列的RS232相連；

默認串口參數19200 8 奇校驗 1

支持的寄存器類型：

1.3.2 S7-300 Network

默認端口：102

支持的寄存器類型：

1.4 S7-1200/1500

一、接線說明

1、四信網關和西門子S1200/S1500系列的 PLC，通過網線連接，PLC和網關LAN口需在同一個網段；

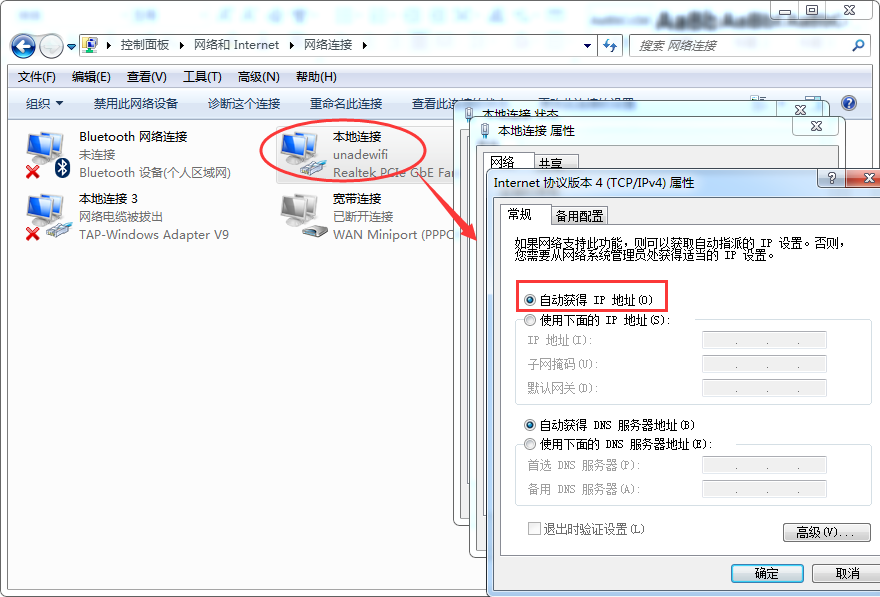

2、電腦的網口通過網線接到網關的 LAN 口，電腦本地連接設置為自動獲得 IP 地址；

3、雙擊電腦本地連接，詳細信息，IPV4 默認網關即為四信網關的 LAN IP，默認 G100的

LAN IP 是192.168.4.1，其他型號的網關LAN IP是 192.168.1.1。

二、PLC的設置

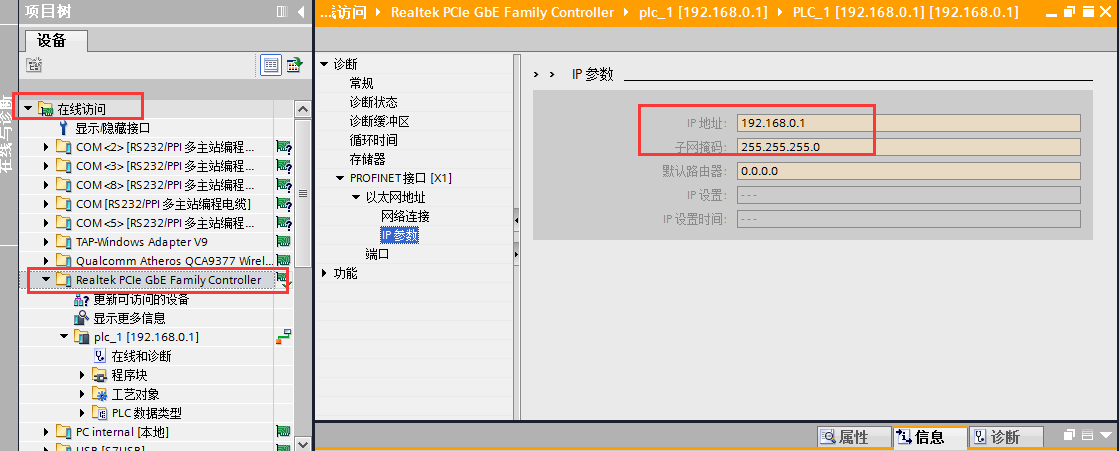

1、打開西門子博圖軟件，選擇在線訪問中的對應電腦網卡；

進行更新可訪問的設備，更新出當前PLC的IP地址和型號，固件號等信息；

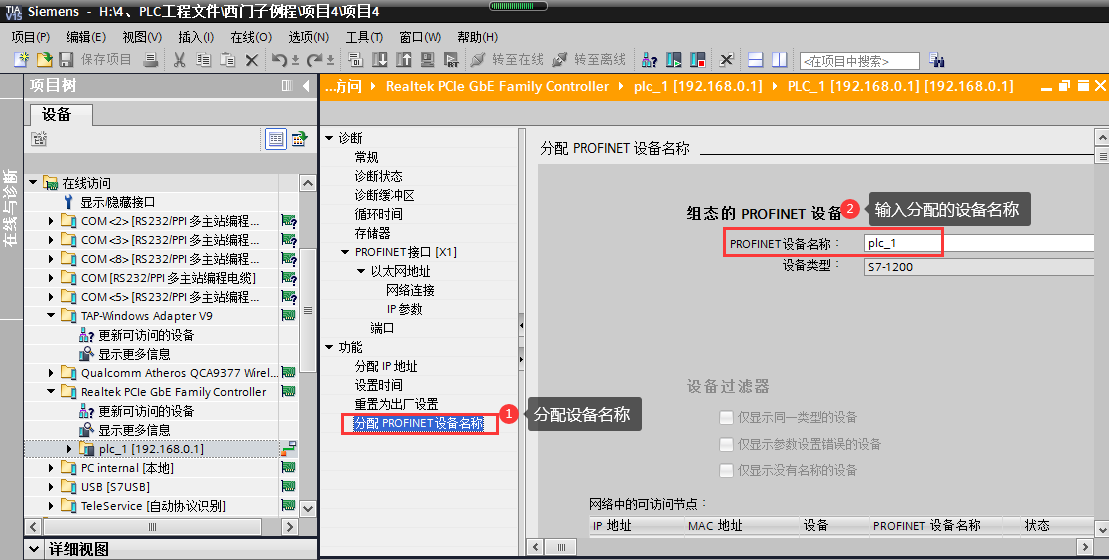

2、若是第一次使用的PLC，更新出的應是PLC的MAC地址，需要對PLC進行IP地址和名稱分配，分配的IP地址需和網關在同一個網段；

當前PLC分配的IP地址是192.168.0.1；名稱是plc_1；

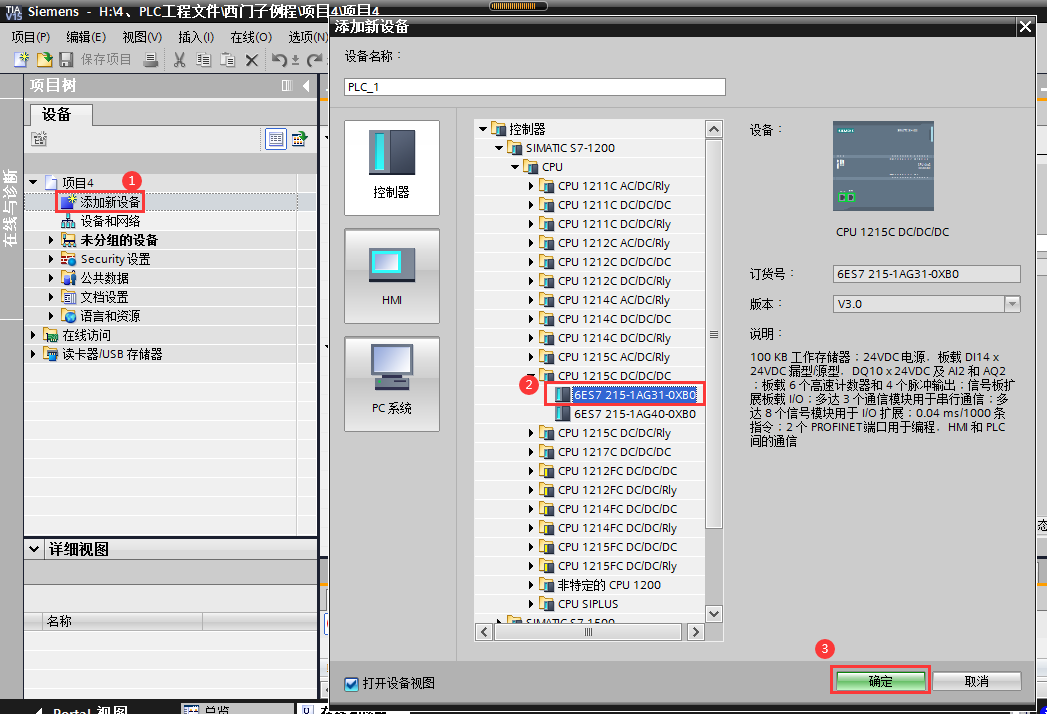

3、根據PLC的訂貨號添加對應的PLC；

4、添加后在設備視圖中可顯示；

5、分別配置PLC的IP地址和名稱，和之前分配的相同；

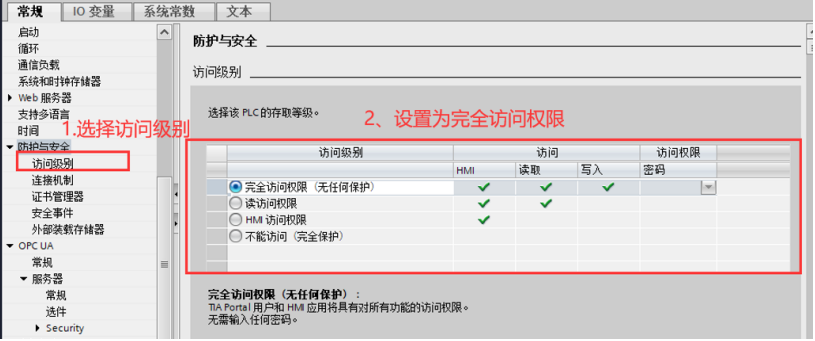

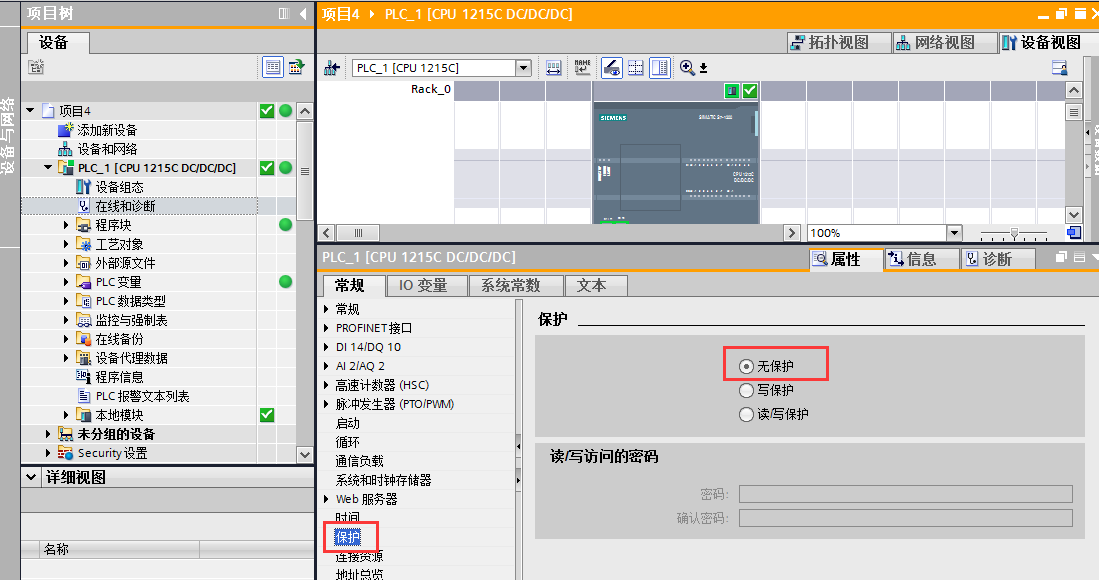

6、設置PLC的防護與安全：訪問級別設置為完全訪問權限；

或者是如下頁面：

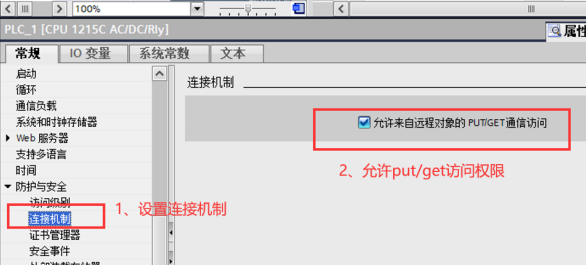

7、設置PLC的防護與安全：連接機制設置為允許put/get訪問權限；

1. 設置完后，下載進PLC，下載進PLC后對PLC重新斷電上電；

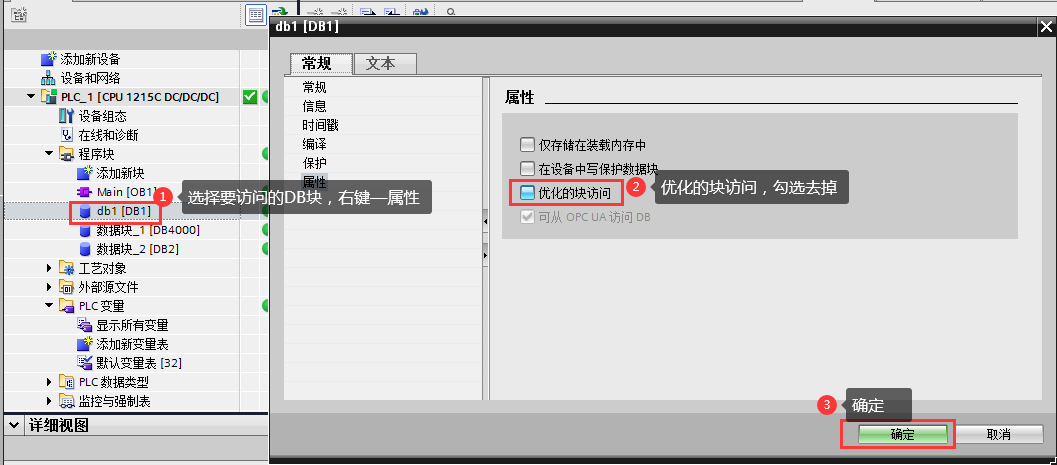

2. 注：若是訪問的是DB塊地址，需進行如下配置：

三、網關的設置

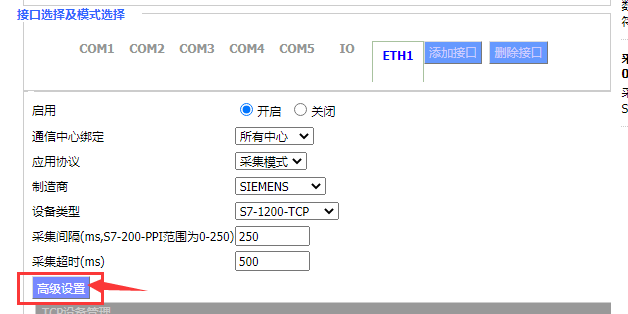

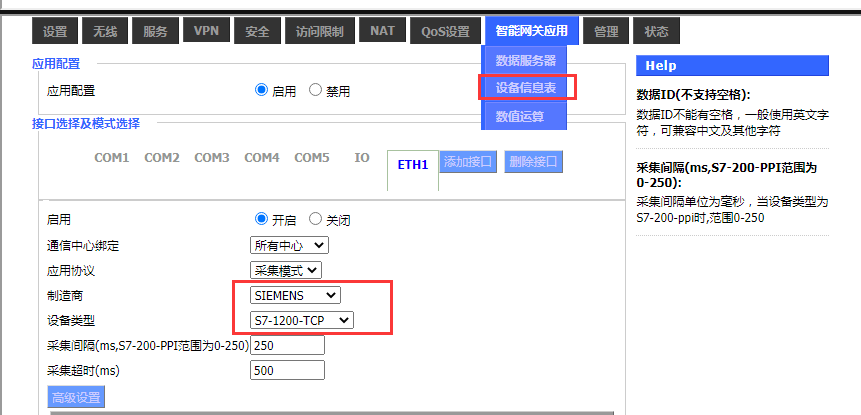

1、瀏覽器輸入四信網關的 LAN IP 進配置頁面，智能網關應用—設備信息表，應用配置 —啟用，ETH1—開啟，保存設置，選擇西門子S1200系列驅動（S1500與S1200共用一個驅動），保存設置；

2、TCP 設備管理中，添加設備，IP 地址為 PLC IP，端口號為 102，PLC ID為自定義，可直接設置為IP地址末位，PLC ID用于與PLC 站號做綁定；

1. 以以下采集點為例，講解配置方法；

點擊添加，新增采集點，PLC 站號和 PLC ID 保持一致，數據類型、地址類型、地址和實際點表保持一致，數據 ID 可自定義，配置后點擊保存命令；點擊保存設置——應用；

①IW66為字節word，即16位顯示數據類型為16位16進制；

②I0.1/I0.2/I0.3/Q0.1/Q0.2/Q0.3為BOOL類型，即TURE或FLASE，數據類型選位

③MW30為int，即16為有符號；

④MD50/MD54為實數Real，顯示數據類型為單精度浮點型；

⑤MD110為Dword，即32位顯示數據類型為32位BCD；

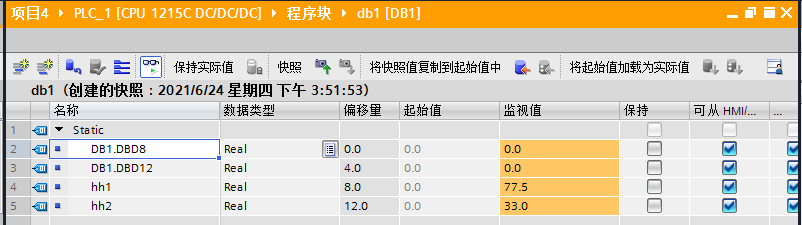

注：若是采集的是DB塊，地址則配置對應的偏移量地址：

四、狀態查詢

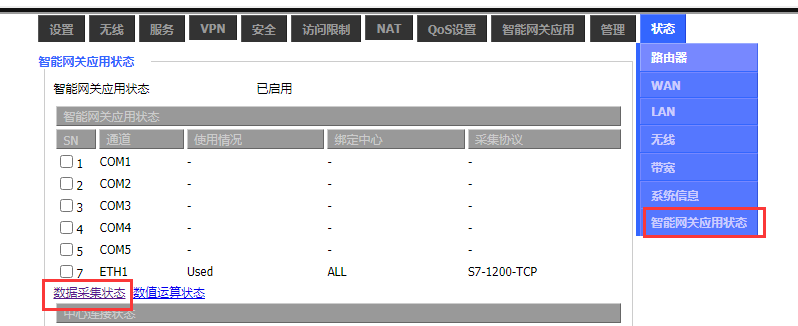

點擊狀態—智能網關應用狀態—數據采集狀態，可以查看采集 PLC 數據狀態。

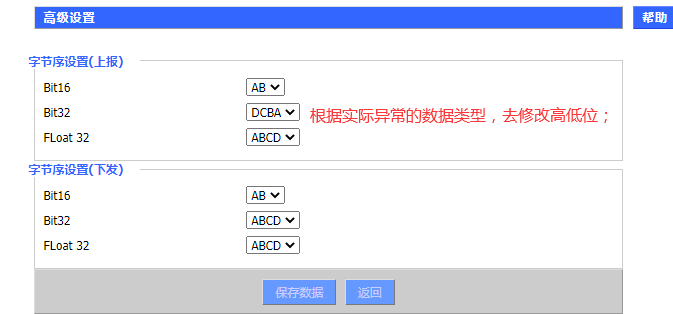

注意：若是發現數值不對情況，可以嘗試修改下對應數據類型的高低位：
