四信工控產品屏幕接線說明

四信工控產品提供的產品屏幕接口有HDMI VGA MIPI LVDS EDP 這五種接口。

1. VGA 顯示接口

VGA（Video Graphics Array）線，包括VGA接口與連接的電纜，但通常指VGA接口，也叫D-Sub接口。VGA接口是顯卡上輸出模擬信號的接口，雖然液晶顯示器可以直接接收數字信號，但很多低端產品為了與VGA接口顯卡相匹配，因而采用VGA接口。VGA接口是一種D型接口，上面共有15針空，分成三排，每排五個。

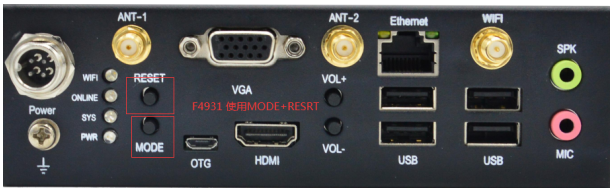

此接口使用頻次低只有F4930.F4931產品上還有。其他產品均已刪除此接口，此接口使用DB15針插頭，具有防呆設計，容易識別與操作。如圖：

1. LVDS接口

LVDS（Low-Voltage Differential Signaling）低電壓差分信號，是一種低功耗、低誤碼率、低串擾和低輻射的差分信號技術，這種傳輸技術可以達到155Mbps以上，LVDS技術的核心是采用極低的電壓擺幅高速差動傳輸數據，可以實現點對點或一點對多點的連接，其傳輸介質可以是銅質的PCB連線，也可以是平衡電纜。

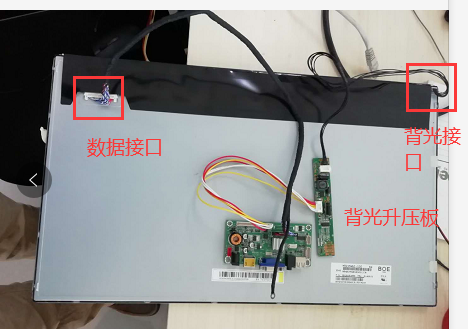

LVDS屏幕通常有2部分接口組成，數據接口以及背光接口，如下圖：

四信工控機總共有F4930,4931, 4932 F4932-R1Q F4931-R2H F4935-R1Q F4935-R2H . 其中飛思卡爾系列產品 F4930 F4931 F4932 工控機中，只有F4932工控機才有LVDS接口。

1.定制主板

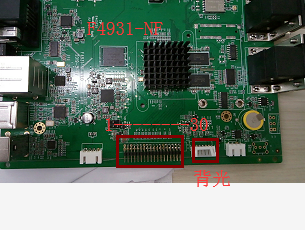

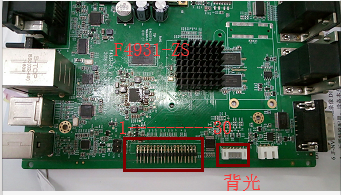

F4931/4930默認不帶LVDS接口，由于客戶的特殊需求，后面我們在F4931的基礎上重新開了2塊板子是帶LVDS接口的 F4931-ZS F4931-NF 。這兩塊板子默認lvds數據段線序為從左往右，背光在右邊。此兩塊主板LVDS 數據排線定義需牢記 如下：

2.常規序列主板

F4932 F4932-R1Q F4931-R2H F4935-R1Q F4935-R2H LVDS線序定義遵循背光在哪邊，lvds 數據起始腳在哪邊。如下

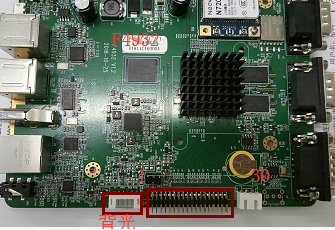

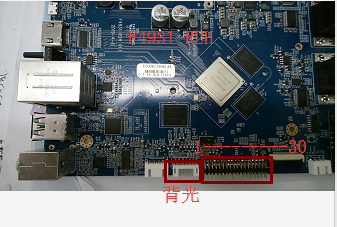

F4932

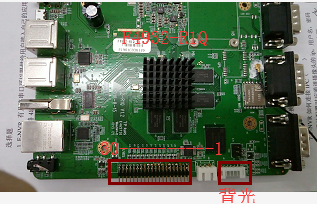

F4932-R1Q

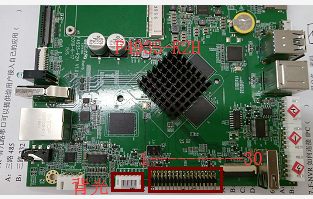

F4931-R2H

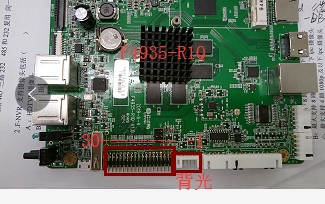

F4935-R1Q

F4935-R2H

板子有線序要求，說明接線插座、轉接板也有線序要求。排針接線端子一般會在1腳（起始腳）方向增加白點或綠點，做標識，轉接板則直接標出引腳定義，POW腳為起始腳，如下：

雙排30針LVDS 數據線，綠點為pow起始腳

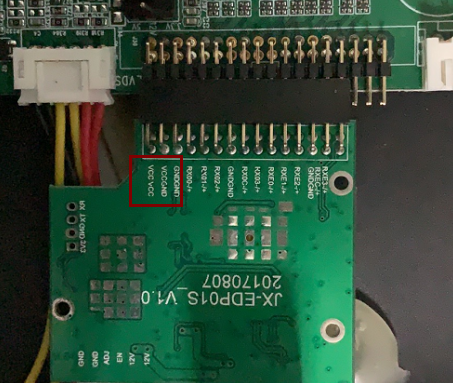

轉接板上直接有引腳定義

LVDS 數據引腳定義如下

LVDS數據電壓是可選3.3/5/12V，主板上通過跳線帽選擇輸出的數據電壓，數據電壓不對，直接燒毀LVDS屏幕，LVDS屏幕一旦燒毀，直接屏幕報廢，無法維修。數據電壓選擇如下圖：

背光引腳定義：

GND GND PWM EN 12V 12V

其中 en腳稱為使能腳，默認5v高電平，使能腳為高電平時，lvds屏幕才能正常供電使用。 pwm腳又稱為 adj腳，此腳默認為高電平，屏幕默認adj腳高電平為屏幕最亮或最暗。

總結：背光線序接反，會導致整機短路，設備無法正常工作；數據線序接反，數據電壓接錯則會導致LVDS屏幕燒毀（燒毀可能性98%）。請接線前一定注意數據電壓選擇是否正確，接線線序是否正確，背光是否接反！！三思而后行！！！！！！（確定接線無誤后再給整機上電）

1. HDMI接口

高清多媒體接口（High Definition Multimedia Interface，HDMI [1]  ）是一種全數字化視頻和聲音發送接口，可以發送未壓縮的音頻及視頻信號。HDMI可用于機頂盒、DVD播放機、個人計算機、電視、游戲主機、綜合擴大機、數字音響與電視機等設備。HDMI可以同時發送音頻和視頻信號，由于音頻和視頻信號采用同一條線材，大大簡化系統線路的安裝難度。

HDMI相對于LVDS來說，分辨率清晰度都是一樣的，因為市面上99%的HDMI顯示屏都是通過LVDS接口轉出來的，屏幕直接設計成LVDS接口再通過hdmi轉板來使用。

HDMI接口的最大好處就是簡化安裝難度，解決接口兼容性的問題。如下圖：

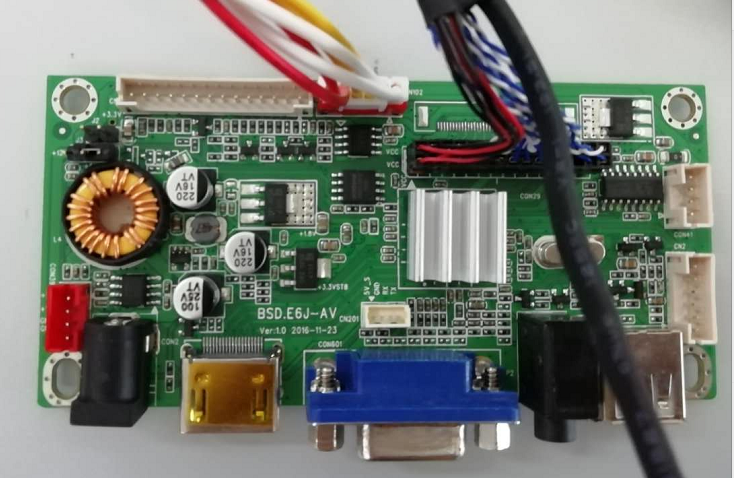

HDMI轉板

1. MIPI接口

MIPI（移動行業處理器接口）是Mobile Industry Processor Interface的縮寫。MIPI是MIPI聯盟發起的為移動應用處理器制定的開放標準。

目的是把手機內部的接口如攝像頭、顯示屏接口、射頻/基帶接口等標準化，從而減少手機設計的復雜程度和增加設計靈活性。

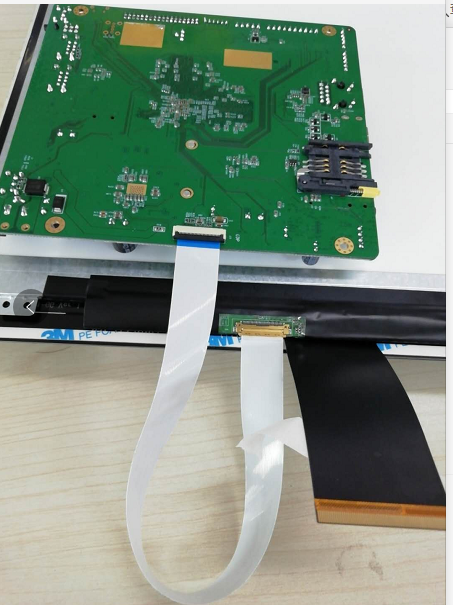

更低功耗、更高數據傳輸率和更小的PCB占位空間,并且專門為移動設備進行的優化,因而更適合手機和智能平板的連接。采用查分信號對傳輸，抗干擾能力強。接口如下：

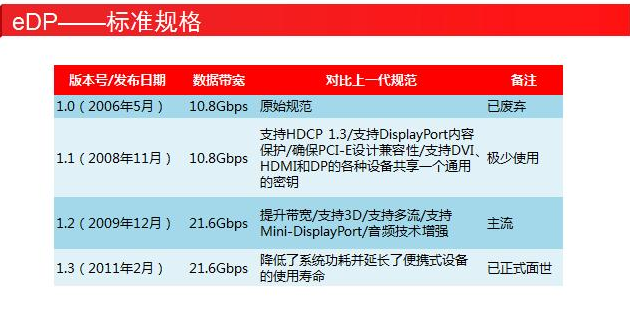

1. eDP接口

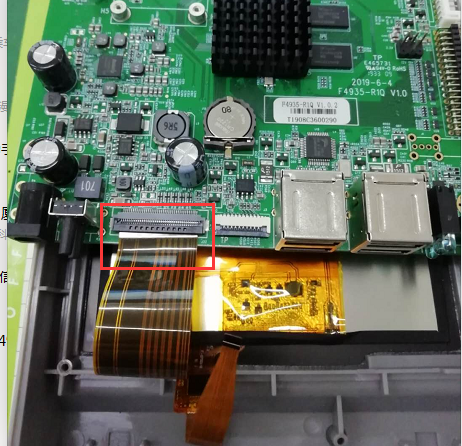

我們工控機的eDP接口接線如下：
