F-NR200安裝與調試手冊
2022-11-14 11:09:14

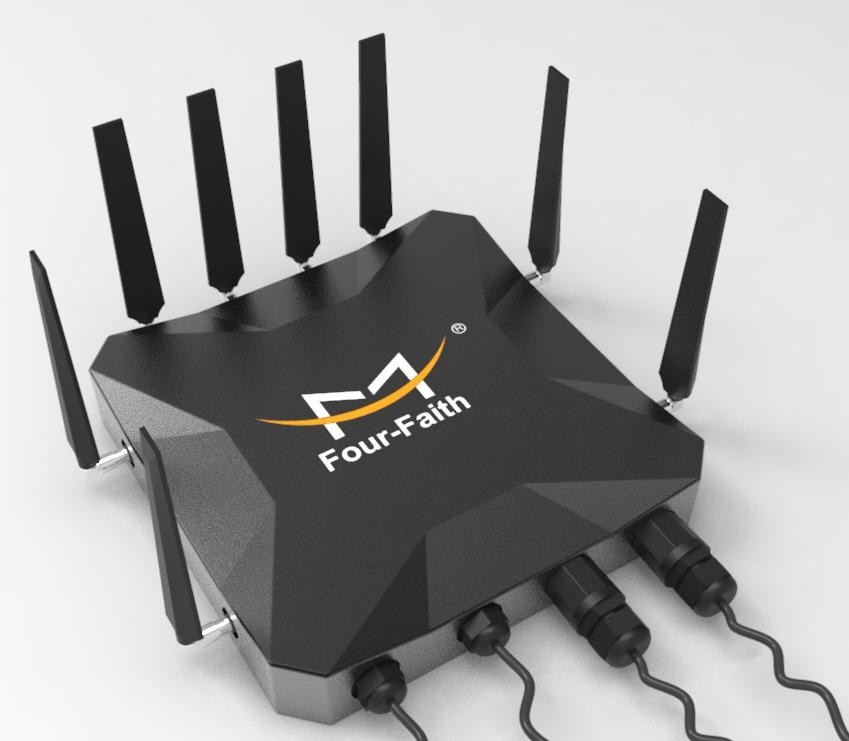

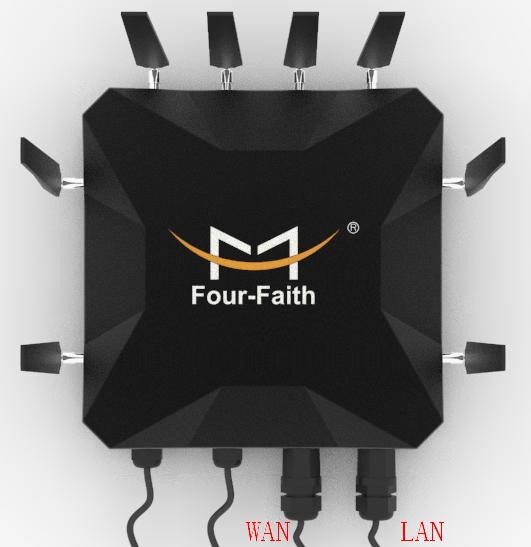

外形圖：
注：不同型號配件和接口可能存在差異，具體以實物為準。
一、安裝與電纜連接：
1、外形尺寸及安裝方式：

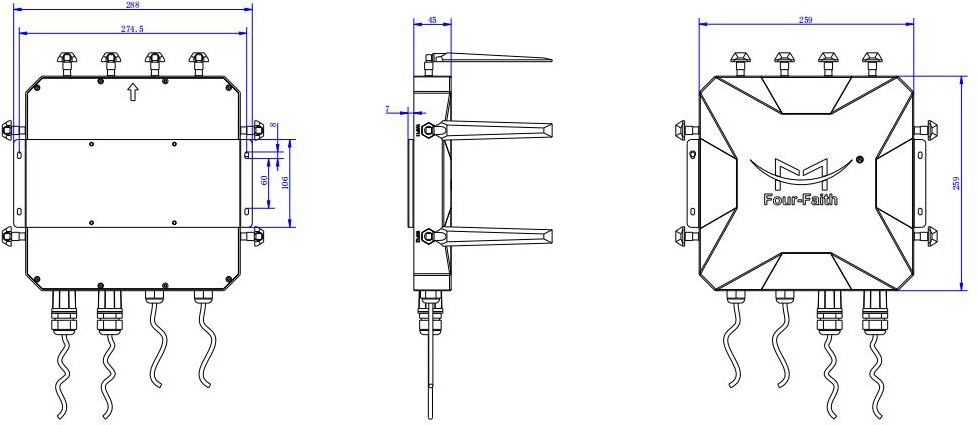

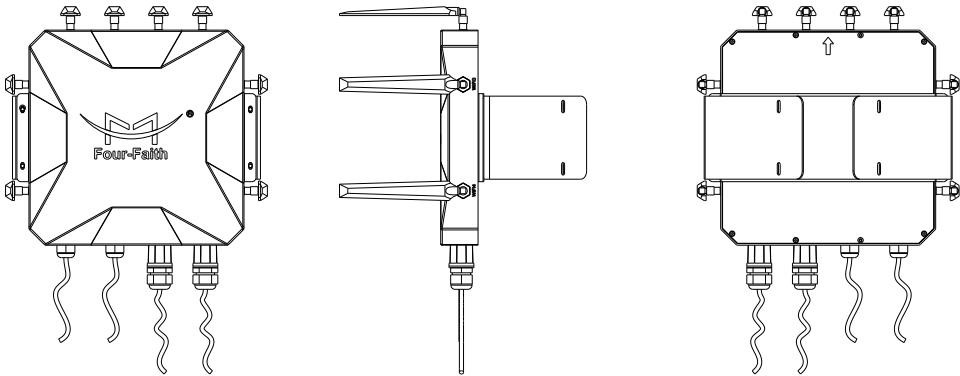

外形尺寸如下圖。（單位:mm）
掛壁安裝方式（標配）
抱桿安裝方式（選配）
2、天線安裝：
5G 天線接口為SMA 陰頭插座，將配套的無線蜂窩天線的 SMA 陽頭旋到該天線接口上， 并確保旋緊，為增加 5G 天線隔離度，盡量讓天線保持 30 度夾角放置，以增強信號質量。如下圖：
WIFI 天線接口為 SMA 陽頭插座，將配套 WIFI 天線的 SMA 陰頭旋到該天線接口上， 并確保旋緊。
3、SIM/UIM 卡安裝：

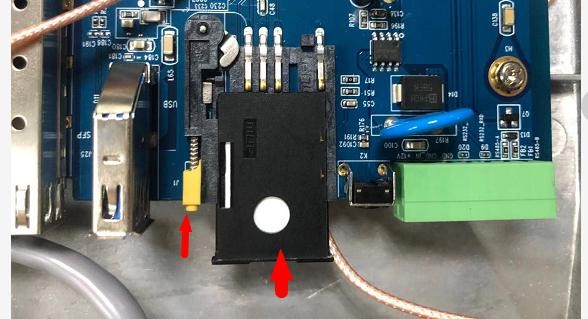

安裝或取出 SIM/UIM 卡時，要先打開上蓋，先用尖狀物輕輕頂住退卡鈕（SIM/UIM 左側的圓形小圓點），SIM/UIM 卡套即可彈出。先將 SIM/UIM 卡放入卡套，并確保
SIM/UIM卡的金屬接觸面朝外，再將 SIM/UIM 卡套插入抽屜中，并確保插到位。
4、連接網線：
將網絡直連線的一端插到 5G 工業 CPE 的 LAN 口或 WAN 口上，另一端插到用戶設備的以太網接口上。網絡直連線信號連接如下：
|
RJ45-1 |
RJ45-2 |
線顏色 |
|
1 |
1 |
白/橙 |
|
2 |
2 |
橙 |
|
3 |
3 |
白/綠 |
|
4 |
4 |
藍 |
|
5 |
5 |
白/藍 |
|
6 |
6 |
綠 |
|
7 |
7 |
白/棕 |
|
8 |
8 |
棕 |
5、連接電源和串口線：
將外殼打開，用 7Pin 端子接外接線，端子信號連接如下：
|
7Pin 端子定義 |
||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
電源+ |
電源- |
GND |
232-RX |
232-TX |
485-A |
485-B |
|
電源正 |
電源負 |
參考地 |
設備輸入端，接用戶的 TX 端 |
設備輸出端，接用戶的 RX 端 |
485 的 A 端 |
485 的B 端 |
6、連接 SPF 光口：

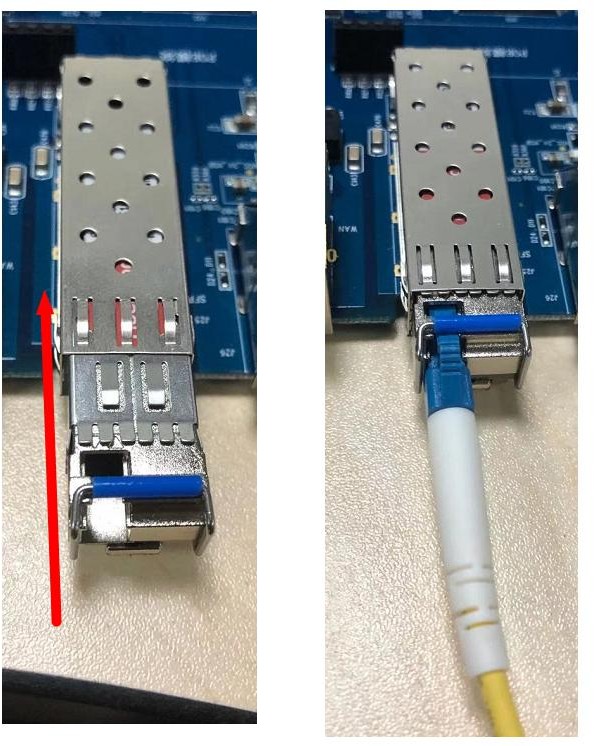

將外殼打開，SFP 口插入光模塊，然后插入光纖：

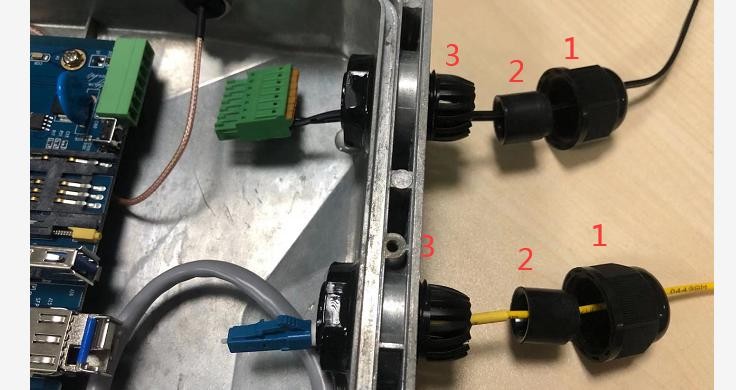

注意：安裝電源和光纖時，防水接頭要如下安裝，線要依次按順序接入外殼（1 接口外罩-2 橡膠圈-3 外殼孔）
二、電源說明：
5G 工業 CPE 通常應用于復雜的外部環境。用戶可采用標準配置的 12VDC/1.5A 電源適 配器給 5G 工業 CPE 供電，也可以直接用直流 9~36V 電源給 CPE 供電。當用戶采用外加電源給 CPE 供電時，必須保證電源的穩定性（紋波小于 300mV，并確保瞬間電壓不超過 36V），并保證電源功率大于 8W 以上。
推薦使用標配的 12VDC/1.5A 電源。
1、指示燈說明（內部）

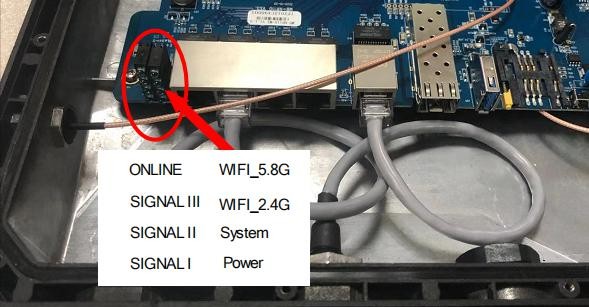

5G 工業 CPE 指示燈在外殼內部：“Power”、“System”、“2.4G”、“5.8G”、“ONLINE”、
“Signal”。各指示燈狀態說明如下表：
、
|
指示燈 |
狀 態 |
說 明 |
|
Power |
亮 |
設備電源正常 |
|
滅 |
設備未上電 |
|
|
System |
閃爍 |
系統正常運行 |
|
滅 |
系統不正常 |
|
|
Online |
亮 |
設備已登錄網絡 |
|
滅 |
設備未登錄網絡 |
|
|
2.4G |
亮 |
2.4GWIFI 已打開 |
|
滅 |
2.4GWIFI 未打開 |
|
|
5.8G |
亮 |
5.8GWIFI 已打開 |
|
滅 |
5.8GWIFI 未打開 |
|
|
WAN |
滅 |
WAN 接口未連接 |
|
亮/閃爍 |
WAN 接口已連接/正在數據通信 |
|
|
LAN1~LAN4 |
滅 |
LAN 接口未連接 |
|
亮/閃爍 |
LAN 接口已連接/正在數據通信 |
|
|
信號強度指示燈 |
亮一個燈 |
信號強度較弱(小于-90dbm) |
|
亮兩個燈 |
信號強度中等(-70dbm~-90dbm) |
|
|
亮三個燈 |
信號強度極好(大于-70dbm) |
注意：WAN 口和 LAN 口的指示燈只有綠燈亮，黃燈無指示。
2、復位按鈕說明（內部）

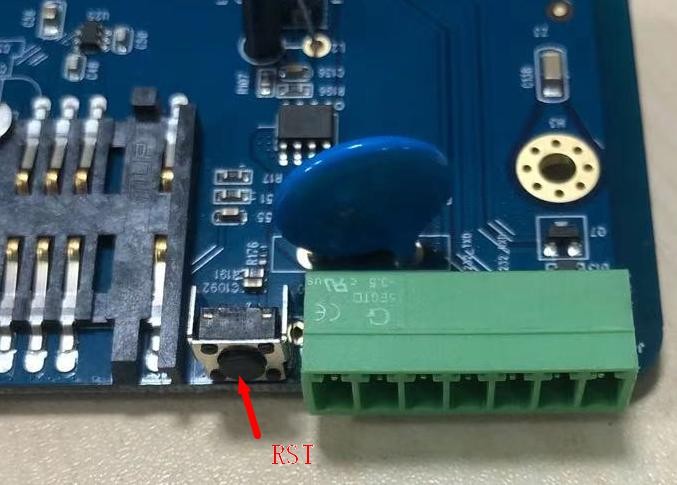

5G 工業 CPE 設有一個復位按鈕。該按鈕的作用是將 5G 工業 CPE 的參數配置恢復為出廠值。按住復位按鈕約 15 秒鐘后放開，此時，5G 工業 CPE 會自動把參數配置恢復為出廠值，并在約 10 秒鐘之后，5G 工業 CPE 自動重啟（自動重啟現象如下：“System”指示燈熄滅 10 秒鐘左右，然后又正常工作）。
三、基礎設置

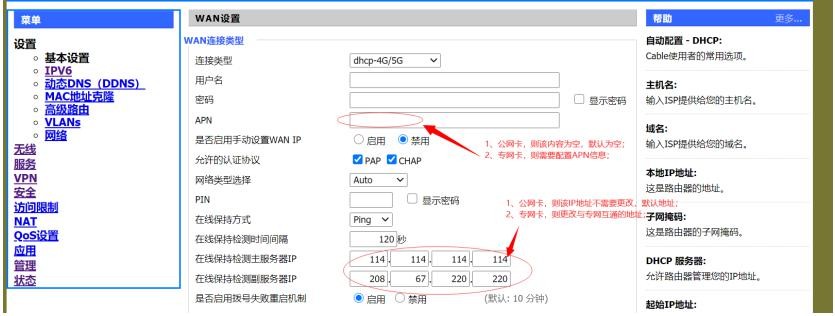

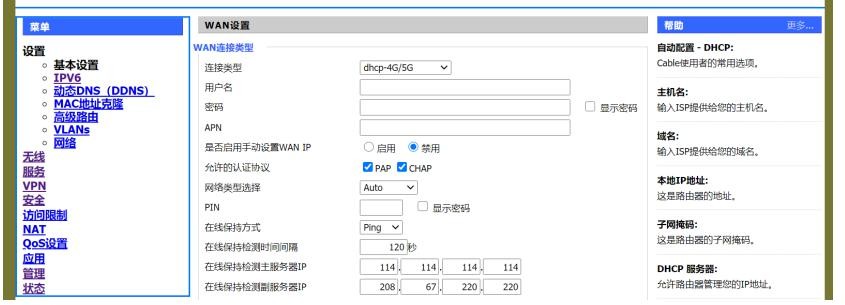

電腦連接路由器 lan 口后，建議電腦使用自動獲取 IP，過瀏覽器輸入192.168.1.1（默認網關） 賬號密碼 admin：密碼：admin 進入配置頁面，具體如下：
主要參設置說明如下：

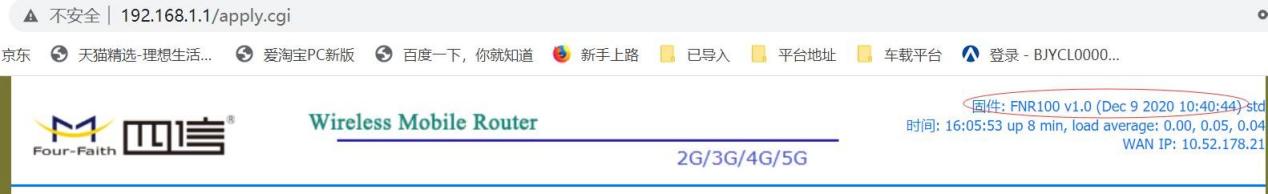

二、查看設備軟件版本
備注：上述紅色框的為軟件版本四、日志啟用設置

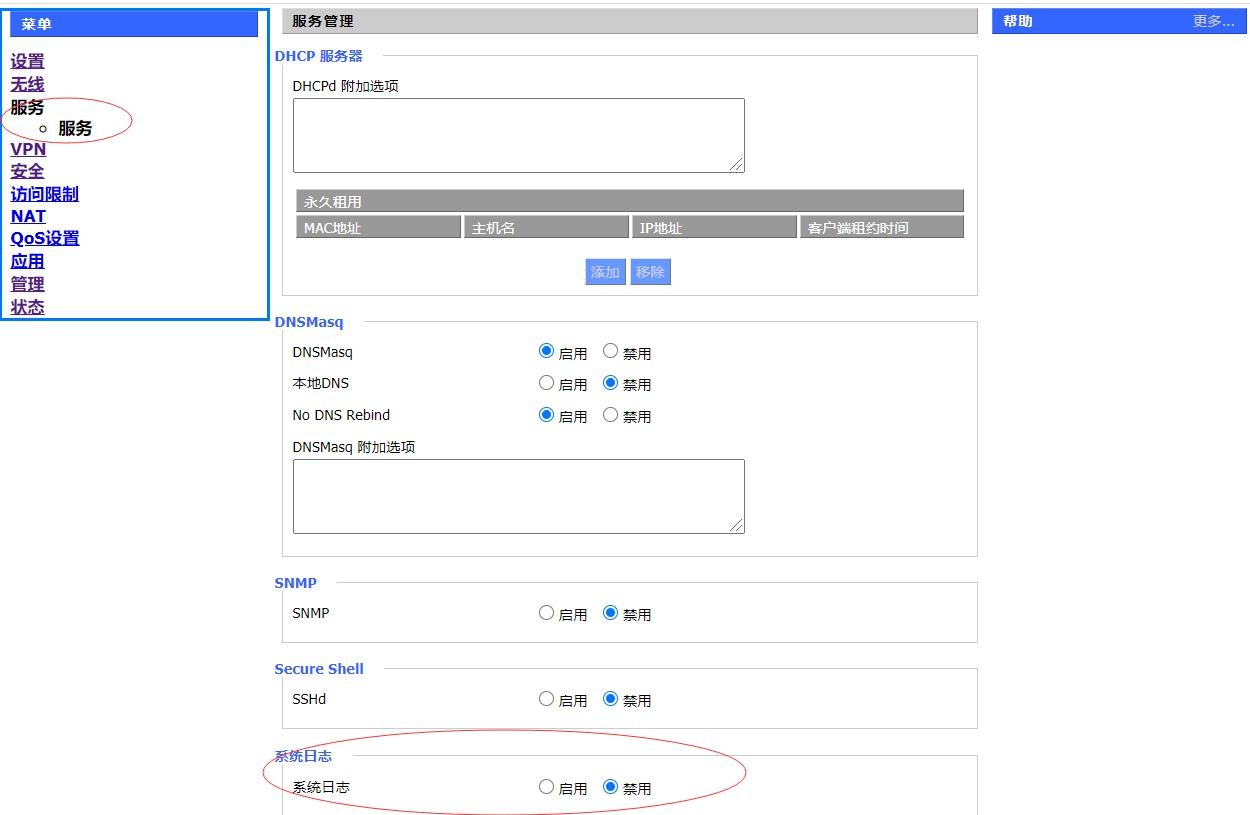

服務--服務

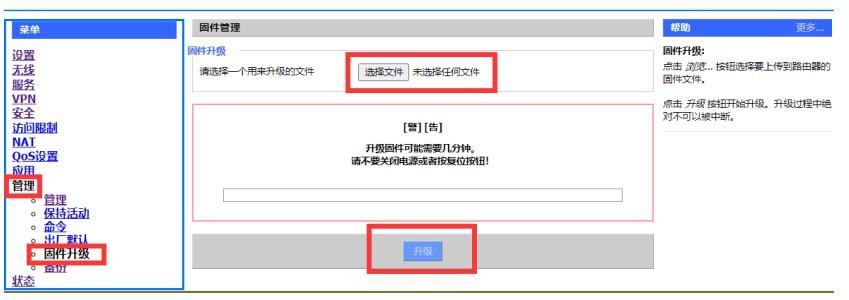

五、固件升級及配置文件備份與恢復
2、配置文件備份與恢復
六、狀態信息查詢
1、路由器信息

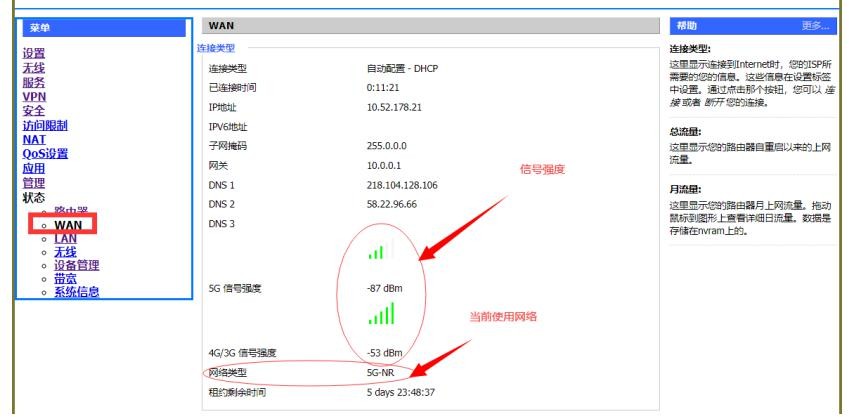

2、WAN 狀態信息
