CJ/T 188協議

2023-11-25 15:55:06

CJ/T 188協議

本文檔講解水表、燃?xì)獗怼崃勘淼菴J/T188協議儀表采集示例：

一、接線說明

1、四信網關和儀表，通過RS485線相連（或RS232）；

2、電腦的網口通過網線接到網關的 LAN 口，電腦本地連接設置為自動獲得IP地址；

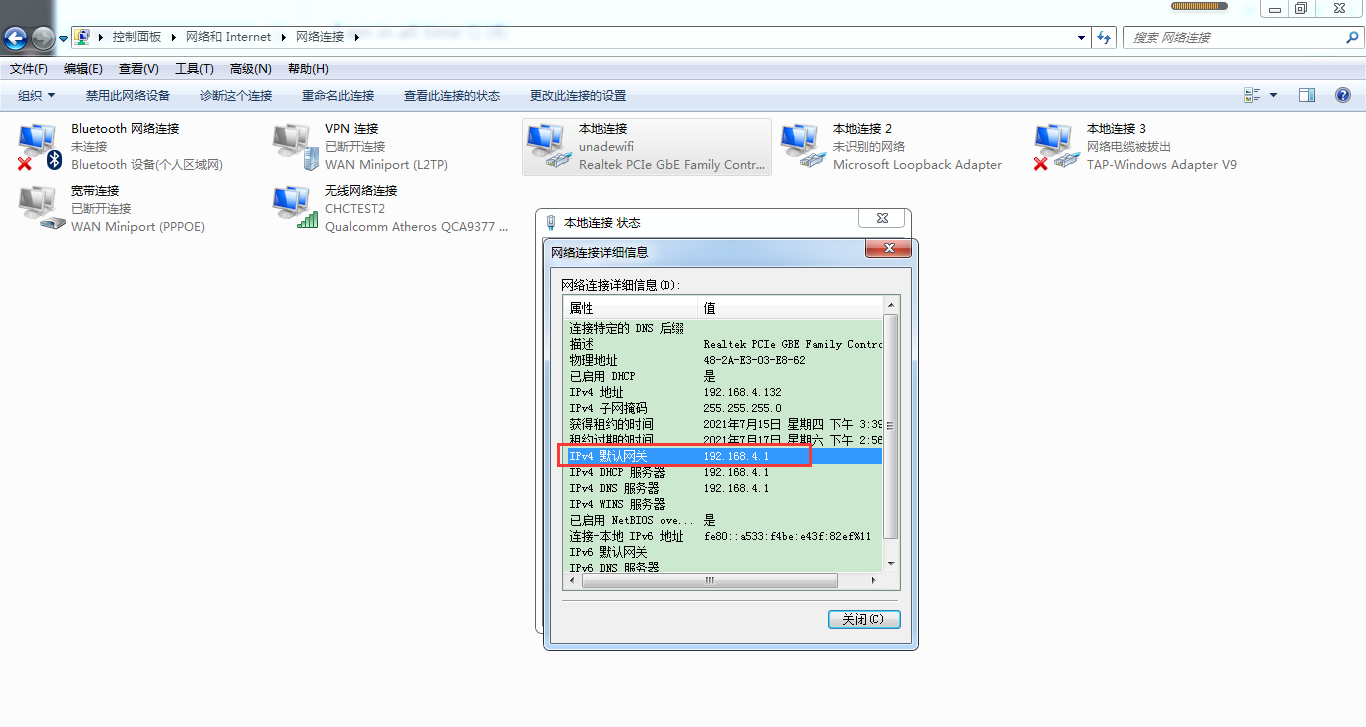

3、雙擊電腦本地連接，詳細信息，IPV4 默認網關即為四信網關的 LAN IP，默認G100的

LAN IP是192.168.4.1，其他型號的網關LAN IP是192.168.1.1。

二、儀表參數確認

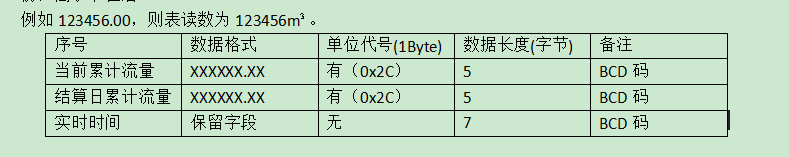

1、從儀表廠家提供的文檔確認串口參數、數據標識、儀表類型、表號等信息；

我們以某個儀表廠家提供的文檔為例，一般文檔都會標注對應的參數信息：

串口參數如：2400 8 偶1

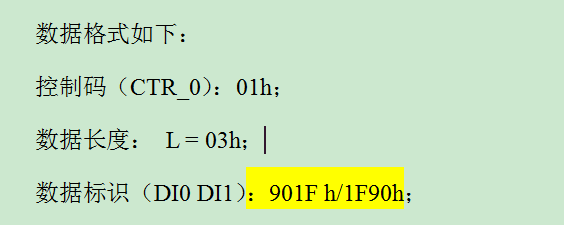

數據標識：如下表示901F和1F90兩種都支持；

表類型：如下，根據你實際接什么表，配置對應參數；

表號：一般儀表上就會有。

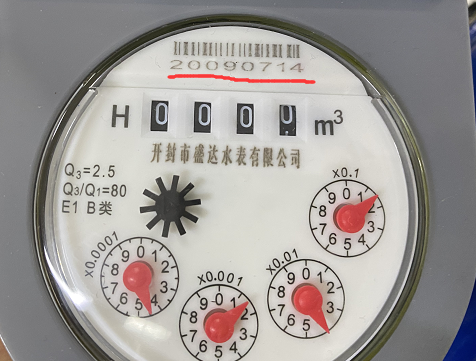

注：但有時也得注意各個廠家的表號表示方法不太一樣，如下埃美柯水表，它是6082635（前面會自動補0，表號14位）。但盛大水表，它是20090714（前面會自動補0，表號14位），配置時可不加0.不清楚時，需確認清楚。

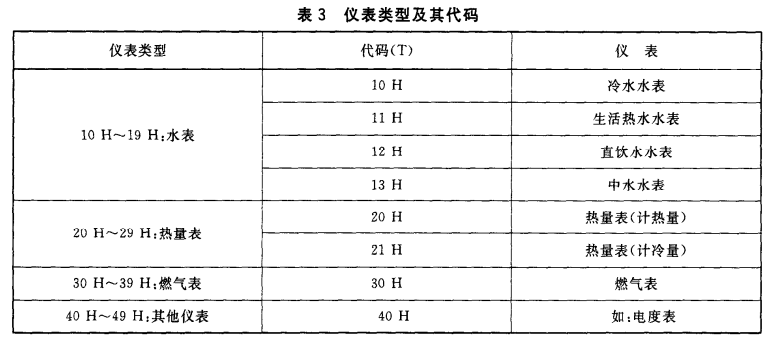

以下是CJ/T 188協議文檔的儀表類型說明：

三、網關的設置

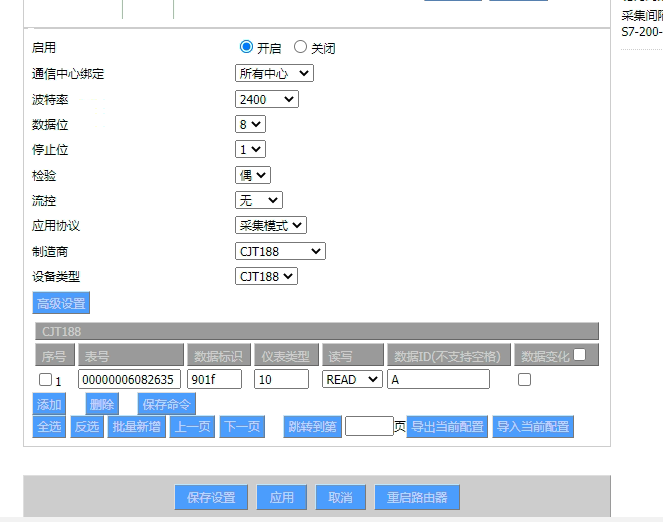

1、瀏覽器輸入四信網關的 LAN IP 進配置頁面，智能網關應用—設備信息表，應用配置 —啟用，選擇對應連接儀表的串口—開啟，選擇CJ/T188協議驅動，配置串口參數，保存設置；

ed16a501fe20efb6e46a1c33435a1cf

四、狀態查詢

點擊狀態—智能網關應用狀態—數據采集狀態，可以查看采集儀表數據狀態。

以下的水表測試時的數據，所以不同類型的儀表、不同的數據標識，采集到

的數據和標識會不一樣。

bfcef131dff08cdc1ddf1bc3da51332

Status是狀態位；

IMG_256
