F2X14-DK V3簡易使用說明

2022-11-10 18:58:30

目錄

一、電力DTU參數配置說明 2

硬件介紹 2

1. 設備硬件 2

2. 指示燈定義 3

3. 線序定義 3

配置工具相關參數說明 5

1. 登錄配置 5

2. 查詢設備狀態和軟件版本 5

3. 主要參數配置 6

4. 查看日志 8



一、電力DTU參數配置說明

硬件介紹

設備硬件

1）四信設備型號：F2X14-DK V3

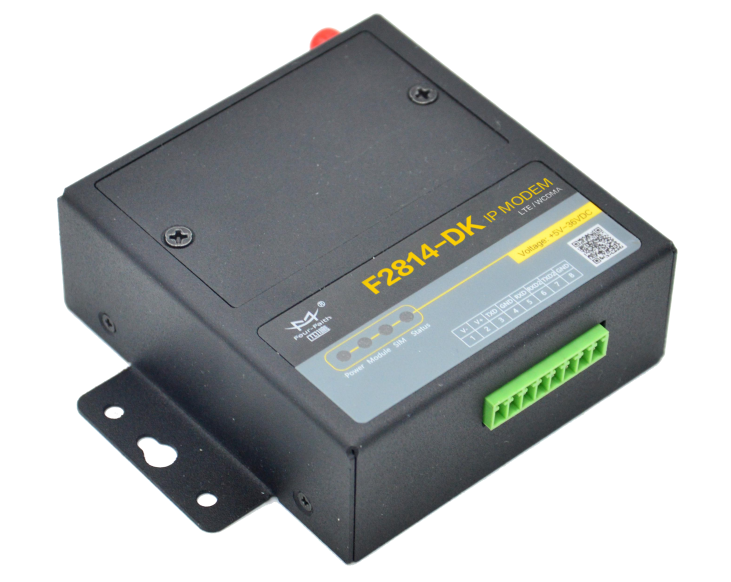

2）產品外形圖:

指示燈定義

IP MODEM 提供四個指示燈，如下圖從左到右定義：Power、Module、SIM、Status

指示燈。

指示狀態如下：

用于查看系統及連接狀態；通過面板指示燈顯示，用戶可以看系統及連接狀態。

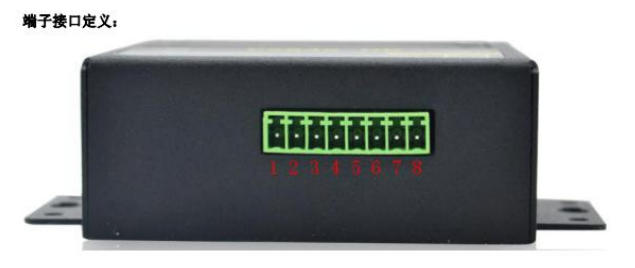

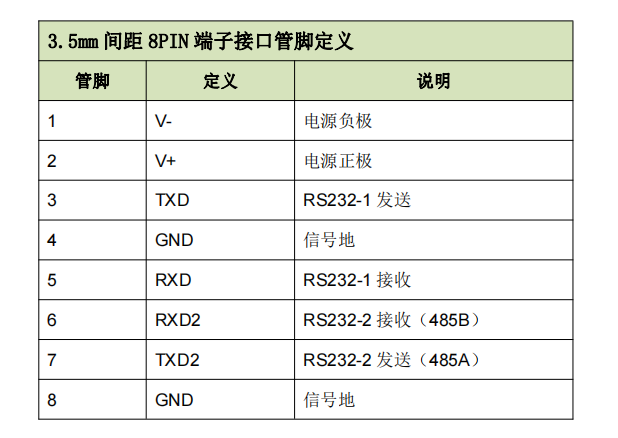

線序定義

備注：串口1為通信口，可以通信用也能調試用。

串口2為調試口，只能調試用不能作為通信口。



配置工具相關參數說明

1. 登錄配置

串口1參數默認：9600 8N1

串口2參數默認：115200 8N1

登陸方式：開機前3秒使用115200 8N1 波特率登陸配置，開機3S后使用配置波特率進入配置，如串口1配置9600 8N1，即使用該波特率登陸配置。

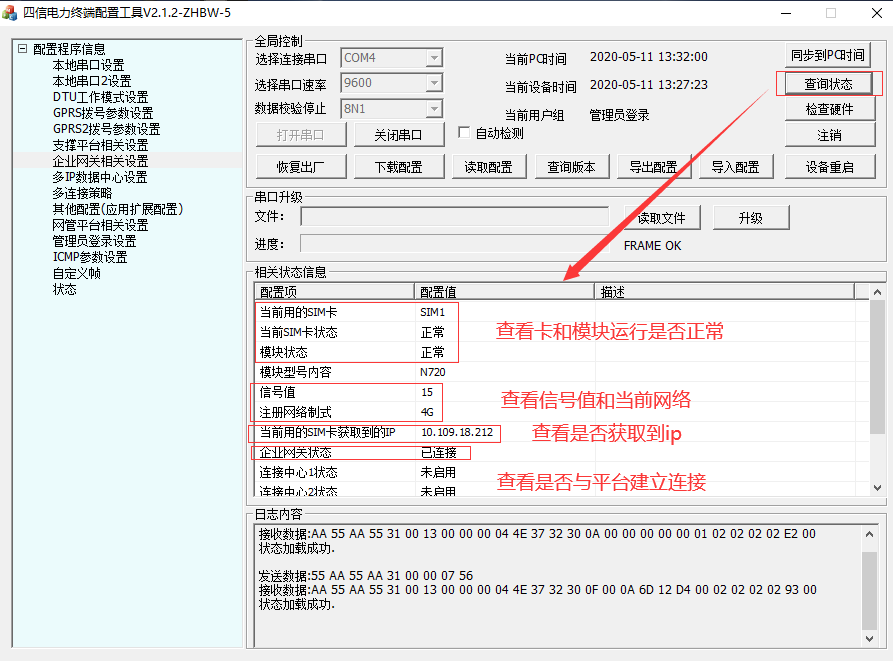

  1. 查詢設備狀態和軟件版本

  1. 主要參數配置

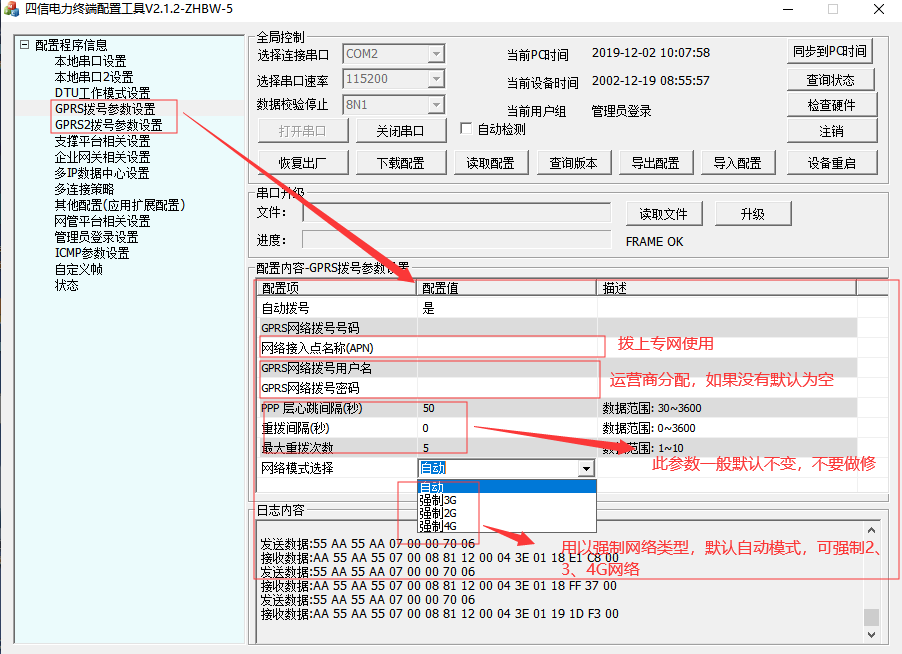

1）GPRS撥號參數配置

2）連接主站相關配置

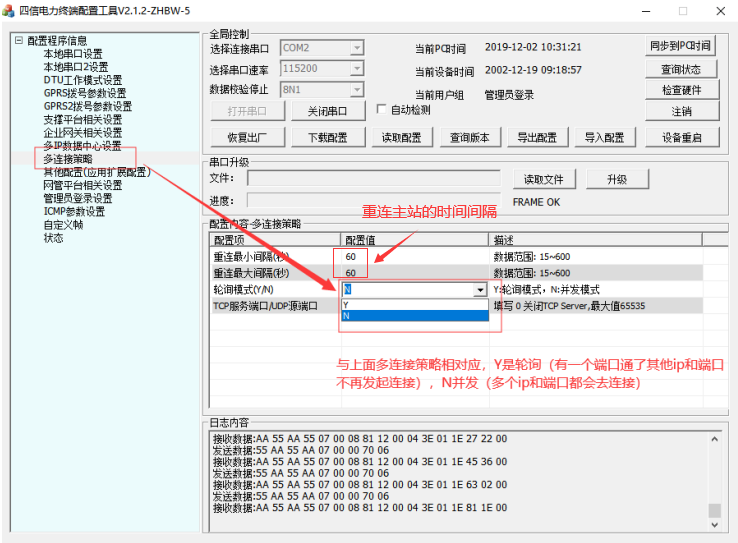

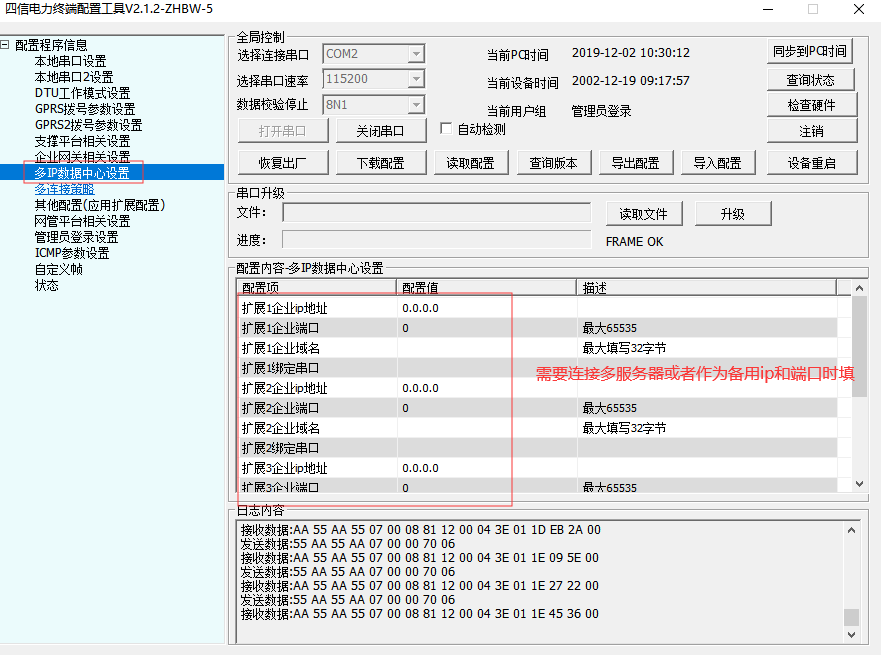

連接多中心配置：

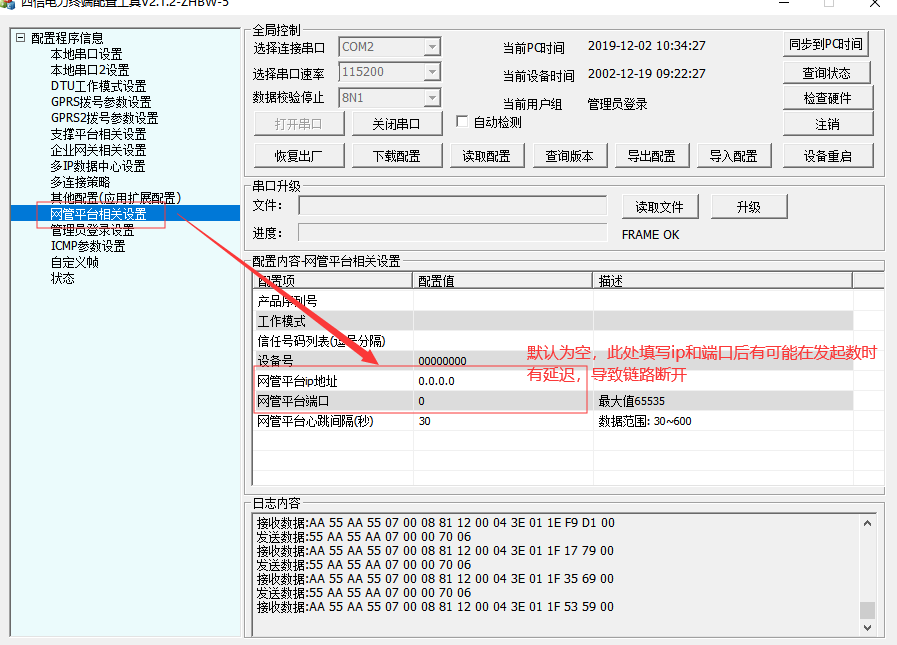

3）網管平臺配置相關：

此配置出廠默認為空，如果有配置會導致和主站數據通信有延遲。

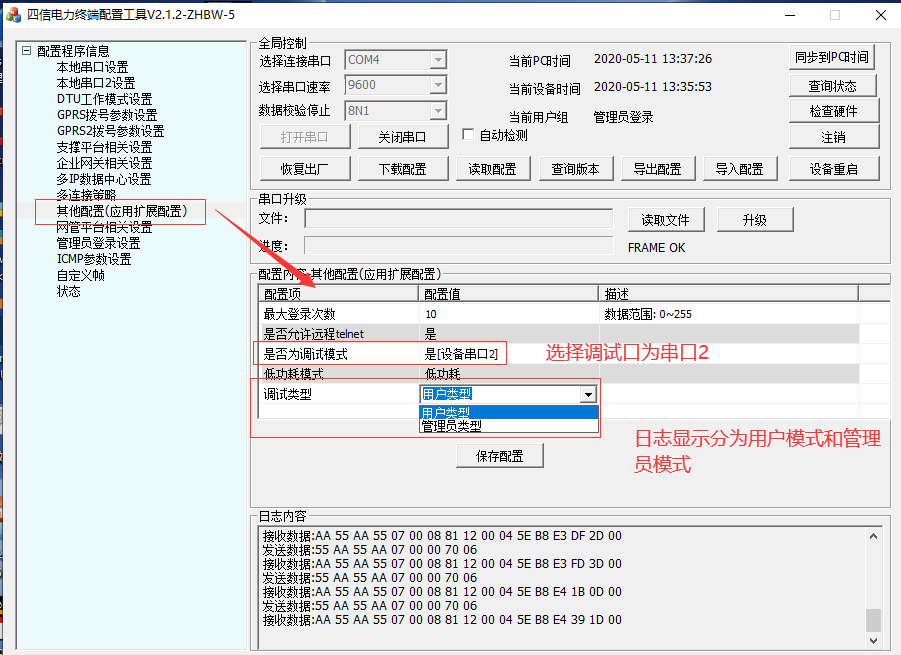

  1. 查看日志

用戶日志說明：

[2018-09-03 14:02:18]:撥號中...

[2018-09-03 14:02:20]:撥號成功,IP:10.31.9.18 //獲取IP

[2018-09-03 14:02:20]:中心0地址:192.168.2.4:5018 //連接主站

[2018-09-03 14:02:20]:中心0域名:

[2018-09-03 14:02:20]:中心1地址:0.0.0.0:0

[2018-09-03 14:02:20]:中心1域名:

[2018-09-03 14:02:20]:中心2地址:0.0.0.0:0

[2018-09-03 14:02:20]:中心2域名:

[2018-09-03 14:02:20]:設備號:5326

[2018-09-03 14:02:20]:心跳間隔:60

[2018-09-03 14:02:20]:工作模式:DCUDP

[2018-09-03 14:02:20]:發送DC登錄包

[2018-09-03 14:02:26]:中心0登錄超時(1/6),重新登錄

[2018-09-03 14:02:26]:發送DC登錄包

[2018-09-03 14:02:32]:中心0登錄超時(2/6),重新登錄

[2018-09-03 14:02:32]:發送DC心跳包

[2018-09-03 14:02:33]:收到心跳響應包

[2018-09-03 14:02:33]:中心登錄成功

[2018-09-03 14:02:58]:從中心收到6字節數據 //收到主站數據

1049CE142B16

[2018-09-03 14:02:58]:串口0 收到6字節 //收到FTU數據

108BCE146D16

[2018-09-03 14:02:58]:向中心發送6字節數據 //將FTU數據往主站發送

108BCE146D16

[2018-09-03 14:03:03]:從中心收到6字節數據

1040CE142216

[2018-09-03 14:03:03]:串口0 收到6字節

1080CE146216

[2018-09-03 14:03:03]:向中心發送6字節數據

1080CE146216

用戶類型日志幫助現場工程師分析FTU和主站之間交互的報文，而管理員日志為更詳細的報文，用于分析網絡狀態，如果網絡異常可以將管理員日志保存到串口發給四信工程師分析。
