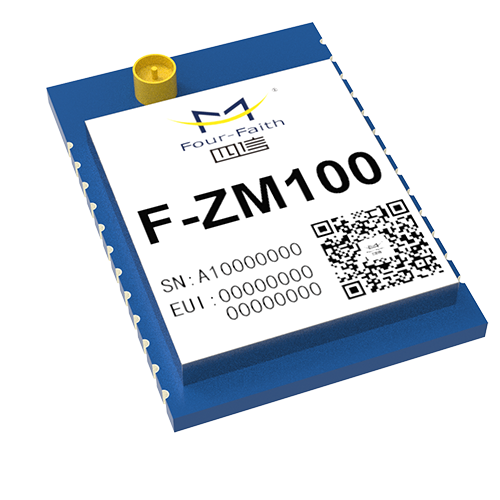

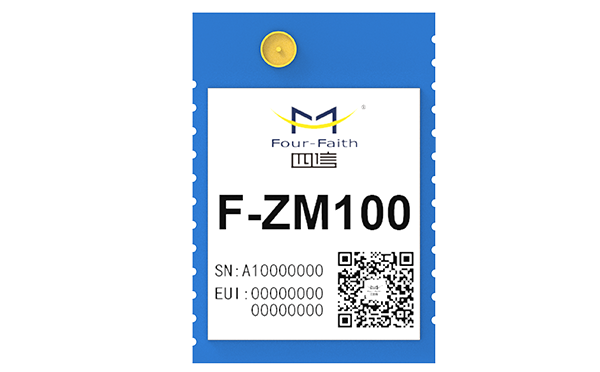

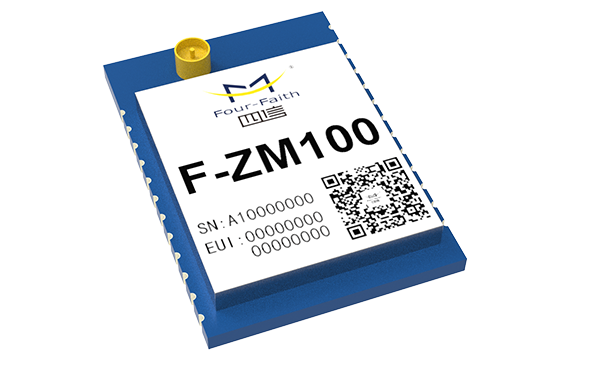

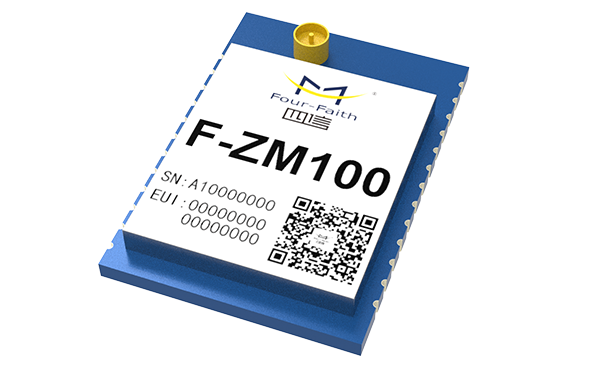

ZigBee A11模塊 F-ZM100
· 工業級設計，抗干擾能力強，耐高低溫，適用于惡劣環境
· 支持A11協議，四信私有協議
· 具有郵票孔和插針2種封裝方式
· 標準接口為3.3V的TTL
· 超小尺寸設計
· 低功耗設計，休眠功耗<1.5uA
產品詳情
產品參數
相關下載
相關方案
產品中心
產品中心
-
物聯感知產品
一體式傳感器終端
傳感器終端
-
物聯網行業產品
-
物聯通信產品
-
商用產品
-
云端產品
傳感云
-
類型
-
F-ZM100
-

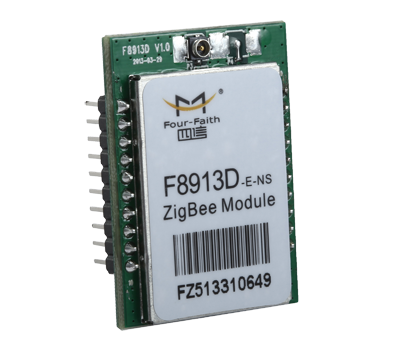

F8913D
-
-
協議
四信私有協議
-
A11協議、私有協議*、ZigBee3.0*
-
-
-
發射功率
20dBm
-
-
F8913D-N:4.5dBm
F8913D-E:20dBm
-
-
通信理論帶寬
250Kbps
-
-
靈敏度
-97dBm
-
-103dBm
-
-
-
UART口
標準TTL電平
-
-
天線接口
Ipex接口/管腳輸出/SMA
-
-
U.FL射頻連接器，特性阻抗50歐
-
-
封裝接口
支持雙排2.0mm插針
-
插針/郵票孔
-
-
-
工作電壓
DC 2～3.6V
-
-
DC2.8~3.6V@21dBm/2.2~3.6V@4.5dBm
-
-
接收數據
18mA
-
-
F8913D-N:27.5～27.8mA@3.3VDC
F8913D-E:32.4～33.2mA@3.3VDC
-
-
發送數據
127mA@19dBm
-
-
F8913D-N:28.9～29.1mA@3.3VDC
F8913D-E:41.2～42.5mA@3.3VDC
-
-
定時喚醒
-
-
F8913D-N:1.1～1.2uA@3.3VDC
F8913D-E:1.2～1.3uA@3.3VDC
-
-
深度休眠
<1.5uA
-
-
F8913D-N:0.3～0.5uA@3.3VDC
F8913D-E:0.3～0.5uA@3.3VDC
-
超強環境適應能力
模組內置高性能工業級標準ZigBee芯片。遵循工業使用環境的嚴格高標準要求。
2~3.6V寬電壓供電，高達-40℃~85℃工作溫度環境、最大可存放在高達125℃高溫環境下。
超強的EMC抗干擾能力，最大限度的降低外界信號干擾，專為苛刻的無人值守環境設計。

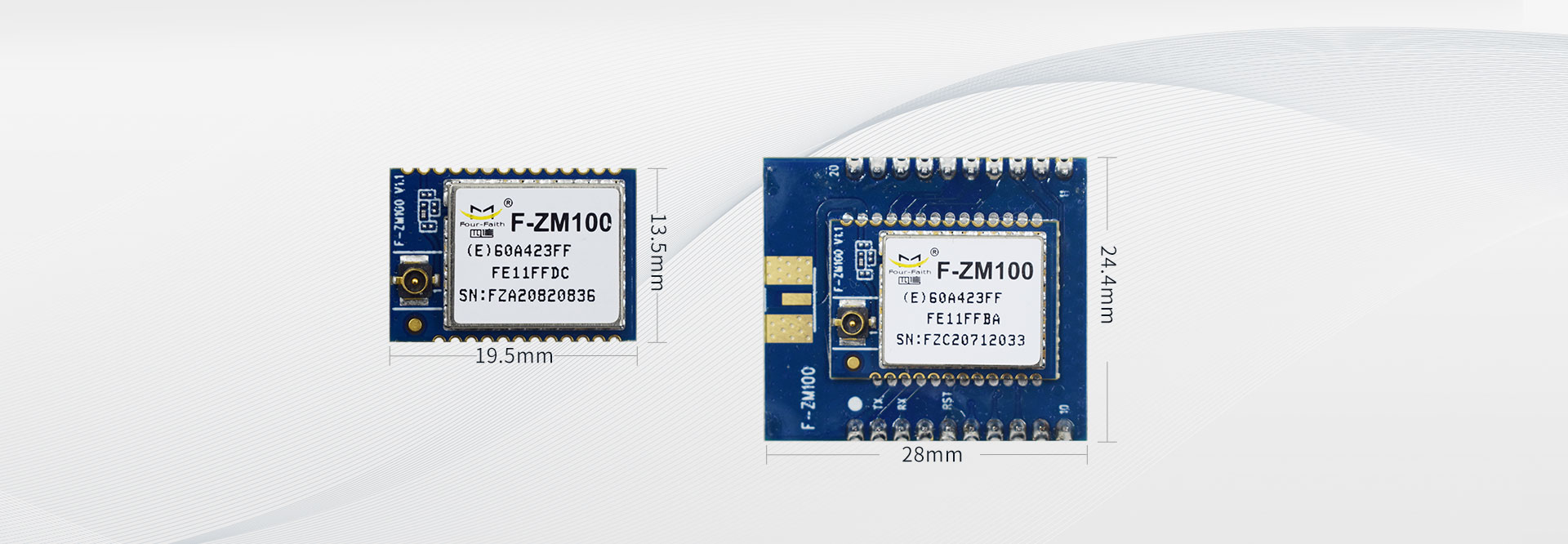

多種尺寸規格模組可選，開發簡單
模塊支持UART接口，輸出3.3V標準TTL電平。采用微型雙排2.0mm插針或貼片封裝方式，
模組尺寸大小可選，滿足客戶對各種高要求嵌入式工業場景項目的開發。
超強拓撲網絡建設，實現更遠距離通信
模組支持點對點、點對多點、對等以及Mesh網絡等多種網絡拓撲結構。
發射功率可達20dBm，-103dBm的高接受靈敏度。點與點之間實測最長通信距離遠達2KM，
支持多級中繼路由和終端設備功能，非常有力的針對各種超大網絡拓撲結構網絡組建。

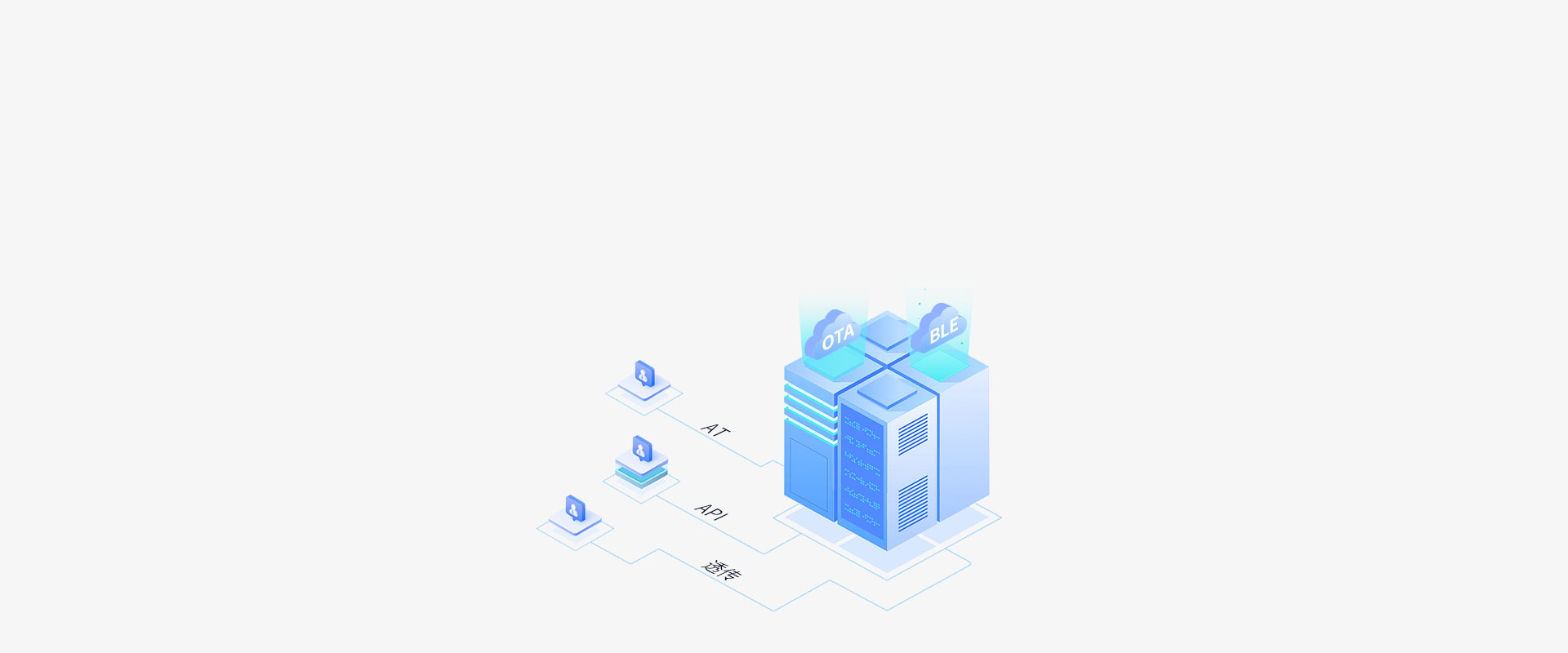

人性化工作難度，遠距離批量管理升級
遠程批量配置模塊工作參數，可通過OTA遠程空中程序升級和BLE功能*，
根據客戶項目需求選擇透傳、API、AT等多種工作模式。通過模擬量、數字量自動采集上報，
無需二次開發即插即用，提高客戶大項目管理效率，有效縮短大項目完成周期。
超低功耗設計
低功耗設計，多級休眠和喚醒模式下保證最大限度的降低功耗，深度休眠功耗<1.5uA。

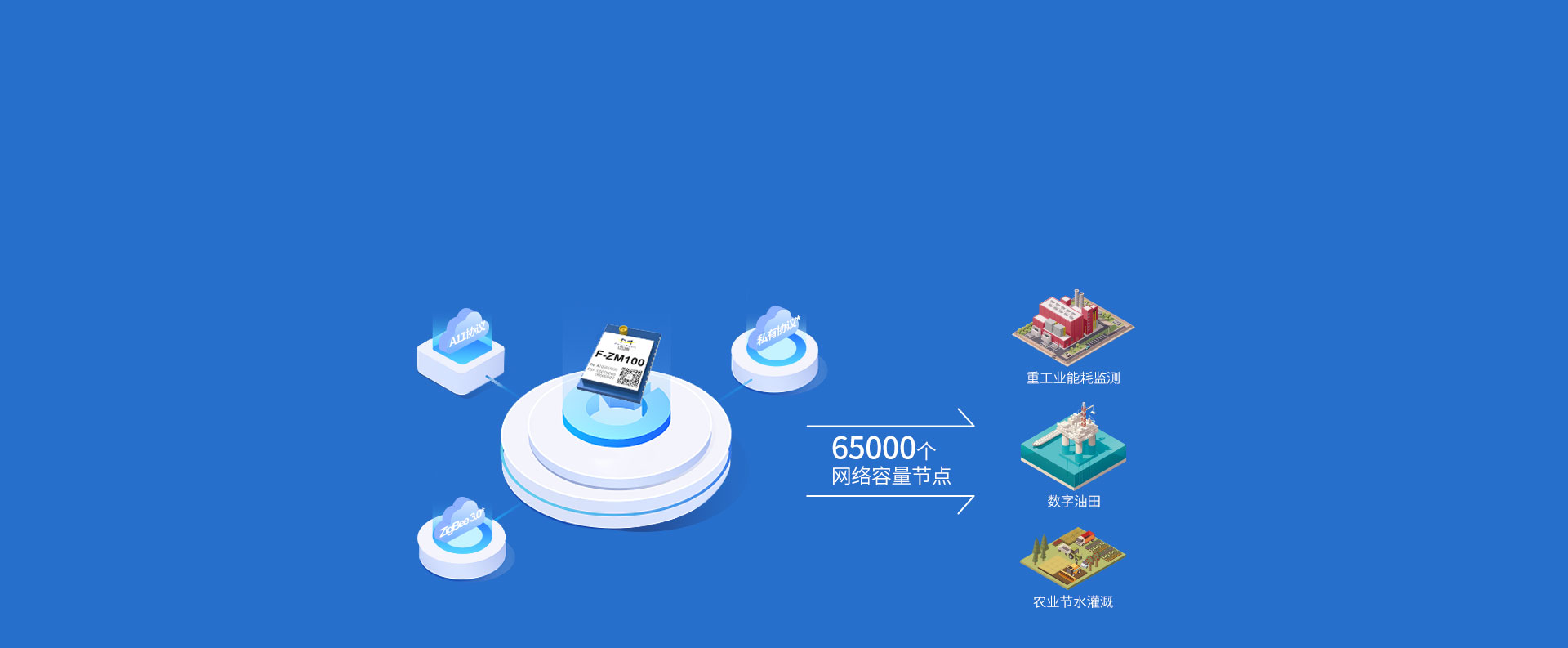

兼容多種行業應用協議、組網容量大
支持A11協議實現智慧油田項目的互聯互通，另外還支持私有協議*、ZigBee 3.0*協議等不同
應用行業所需的標準 協議。節點類型、發送模式靈活多樣。最多可支撐65000個網絡容量節點，
久經重工業能耗監測、數字油田、農業節水灌溉等大型項目應用的考驗。
產品細節

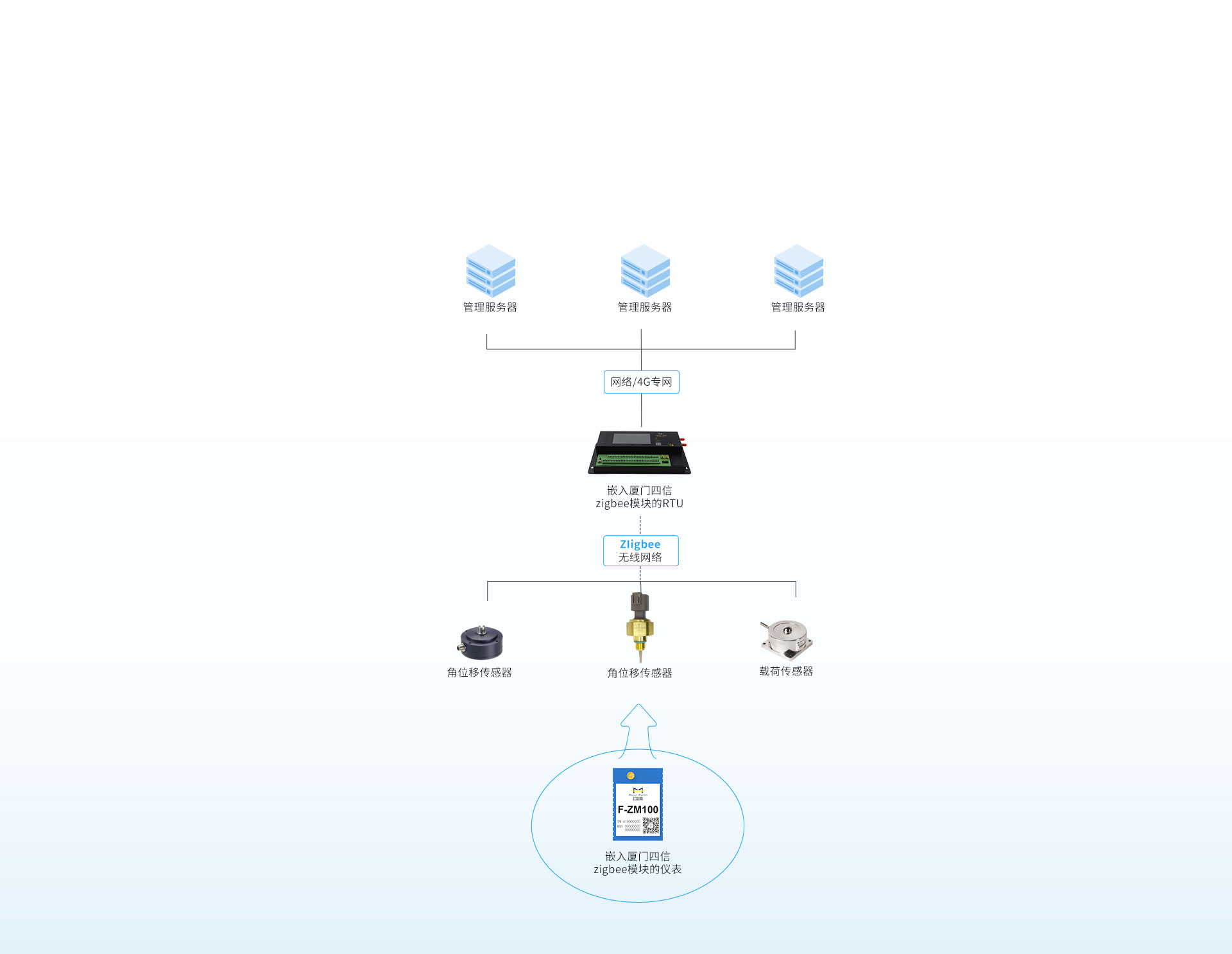

油田遠程監測應用
油田上常用的儀表有溫度、壓力、載荷、角位移、電參、液位、流量等，以上儀表均可嵌入廈門四信F-ZM100 zigbee模塊。結合內嵌zigbee模塊的RTU設備組成無線傳輸網絡，實現油田現場不同點位數據的遠程監測、統一管理。
