插針式4G嵌入式板卡F-M100-E
· 超小尺寸，國產方案支持4G/3G/2.5G網絡
· 提供1路3.3/5V TTL串口和1個USB2.0接口，滿足不同接入需求
· 采用完備的防掉線機制,保證數據終端“永遠在線”
· WDT 看門狗設計，保證系統穩定
· 支持遠程 FOTA 升級
產品詳情
產品參數
相關下載
相關方案
產品中心
產品中心
-
物聯感知產品
一體式傳感器終端
傳感器終端
-
物聯網行業產品
-
物聯通信產品
-
商用產品
-
云端產品
傳感云
-
類型
-
插針式4G嵌入式板卡F-M100-E
-
端子式4G嵌入式板卡F-M110-E
-
-
工作頻段
LTE-FDD: B1/B3/B5/B8 LTE-TDD: B34/B38/B39/B40/B41 WCDMA: B1/B3/B8 GSM：900/1800
-
-
LTE-FDD: B1/B3/B5/B8
LTE-TDD: B34/B38/B39/B40/B41
WCDMA: B1/B3/B8
GSM：900/1800
-
-
最大發射功率
<23dBm
-
-
靈敏度
<-97.5dBm
-
-
工作電壓
DC5~18V或3.4~4.2V
-
-
DC5~36V
-
-
串口
支持 1 個串口，串口參數如下： 數據位：5、6、7、8 位 停止位：1、2 位 校驗：無校驗、偶校驗、奇校驗 串口速率：1200~115200bits/s
-
-
1 個串口，1 個 RS232 和 1 個 RS485，其中 RS485 可技改成 RS232，串口參數如下：
數據位：5、6、7、8 位
停止位：1、2 位
校驗：無校驗、偶校驗、奇校驗
串口速率：1200~115200bits/s
-
-
指示燈
具有電源、通信及在線指示燈
-
-
天線接口
默認 Ipex 接頭，可技改成 SMA 陰頭天線接口，特性阻抗 50 歐
-
-
SIM/UIM接口
默認 MICRO 自彈式用戶卡接口，支持 1.8V/3V SIM/UIM 卡，內置 15KV ESD 保護；也可外置
-
-
默認 MICRO 自彈式用戶卡接口，支持 1.8V/3V SIM/UIM 卡，內置 15KV ESD 保護
-
-
電源接口
插針接口，內置電源反相保護和過壓保護
-
-
尺寸
44.4×41.8×14（含插針高度）
-
-
64×58.7×14
-
-
重量
15.4 g
-
-
26.4g
-

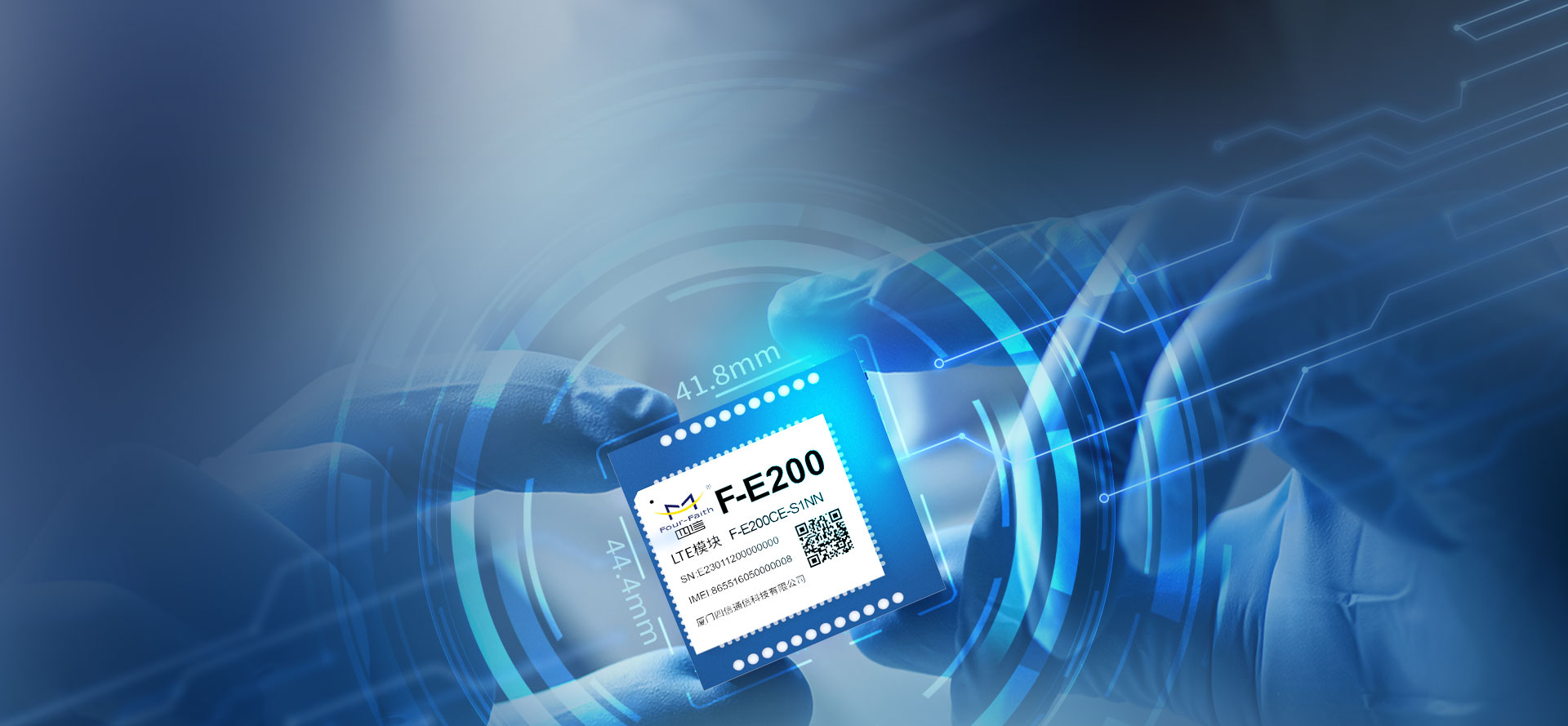

專為“小”場景使用

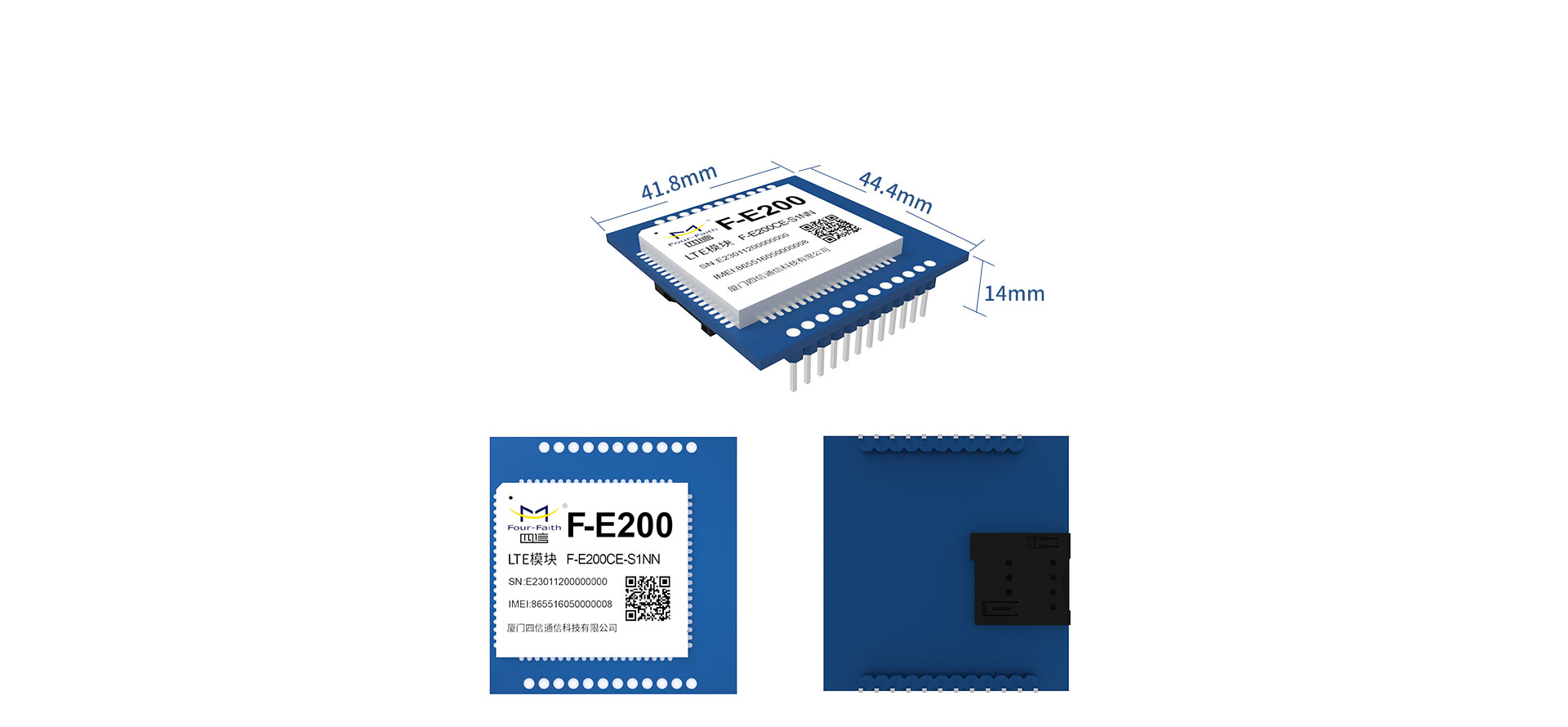

板卡封裝緊湊，尺寸只有44.4mm × 41.8mm × 14mm（包括插針高度）
安裝方便即插即用
提供2路寬電源（5~18V或3.4~4.2V），輸入任你選擇
提供1路3.3/5V TTL串口和1個USB2.0接口，天線接口豐富，滿足不同接入需求
兼容全網，工作模式豐富
全網通制式4G、3G、2.5G、LTE隨意切換、更大強度的支持任意M2M場景）
PORT工作模式和自定義模式按需選擇，自定義模式支持客戶端和服務端）
客戶端支持注冊包和心跳包，滿足客戶對心跳包注冊包機制的選擇
完備防掉線機制，無人值守也不怕
專為設備提供WDT看門狗設計，防止掉線機制，最低時延保證系統性能穩定性
擁有2路數據中心鏈接指示，最大支持5個數據中心
雙數據中心備份以及多數據中心同步傳輸，滿足傳輸過程中數據的安全性和準確性
高等硬件防護，可靠性高

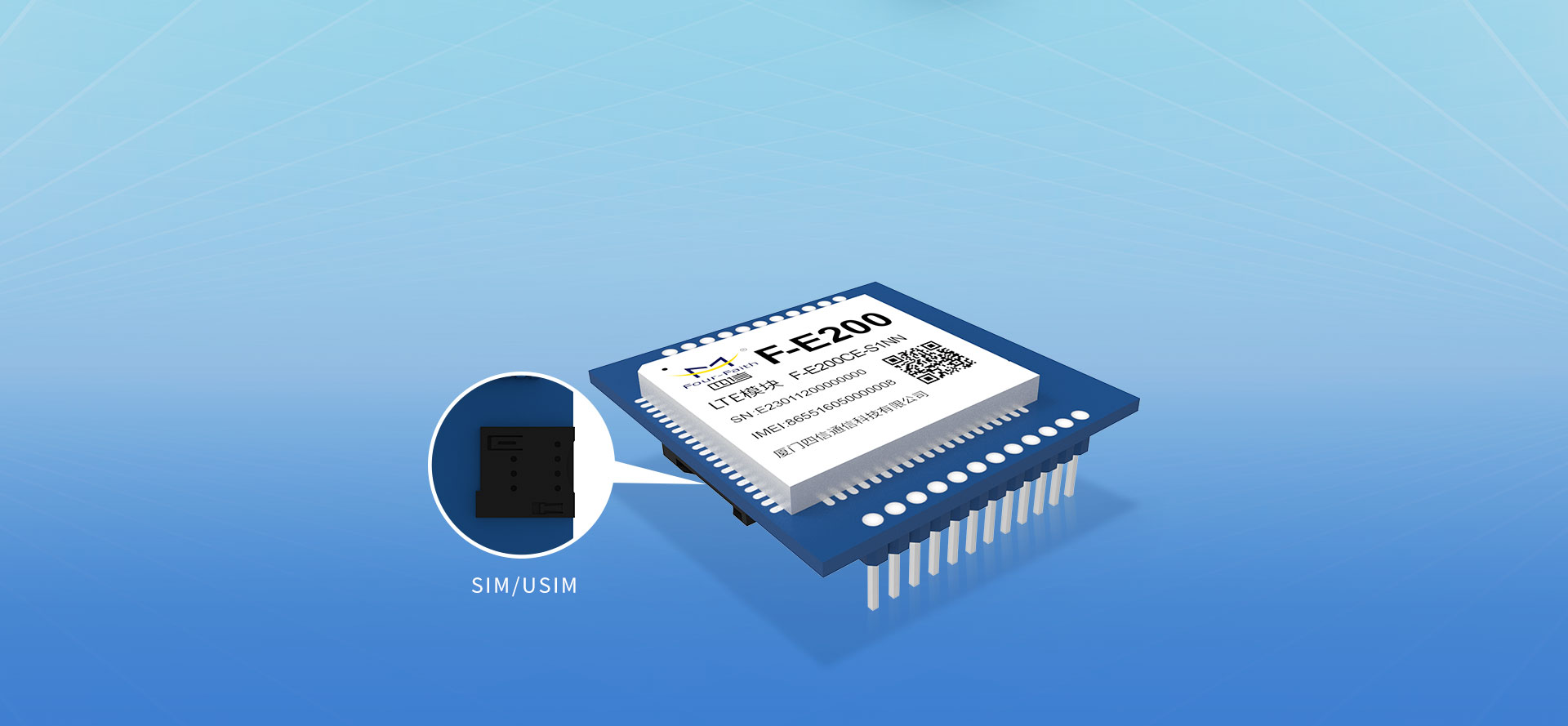

SIM/USIM，RS232/485接口內置15KV ESD保護
電源接口內置反相保護、過壓保護
降低運維成本，滿足大范圍惡劣環中設備的穩定運行
超優國產方案，性價比更高
采用國產海思OPEN新品方案，性價比不負眾望
高工業級標準，工作溫度可達-35°C~+75°C，相對濕度≤90%皆可穩定運行
產品細節
應用案例

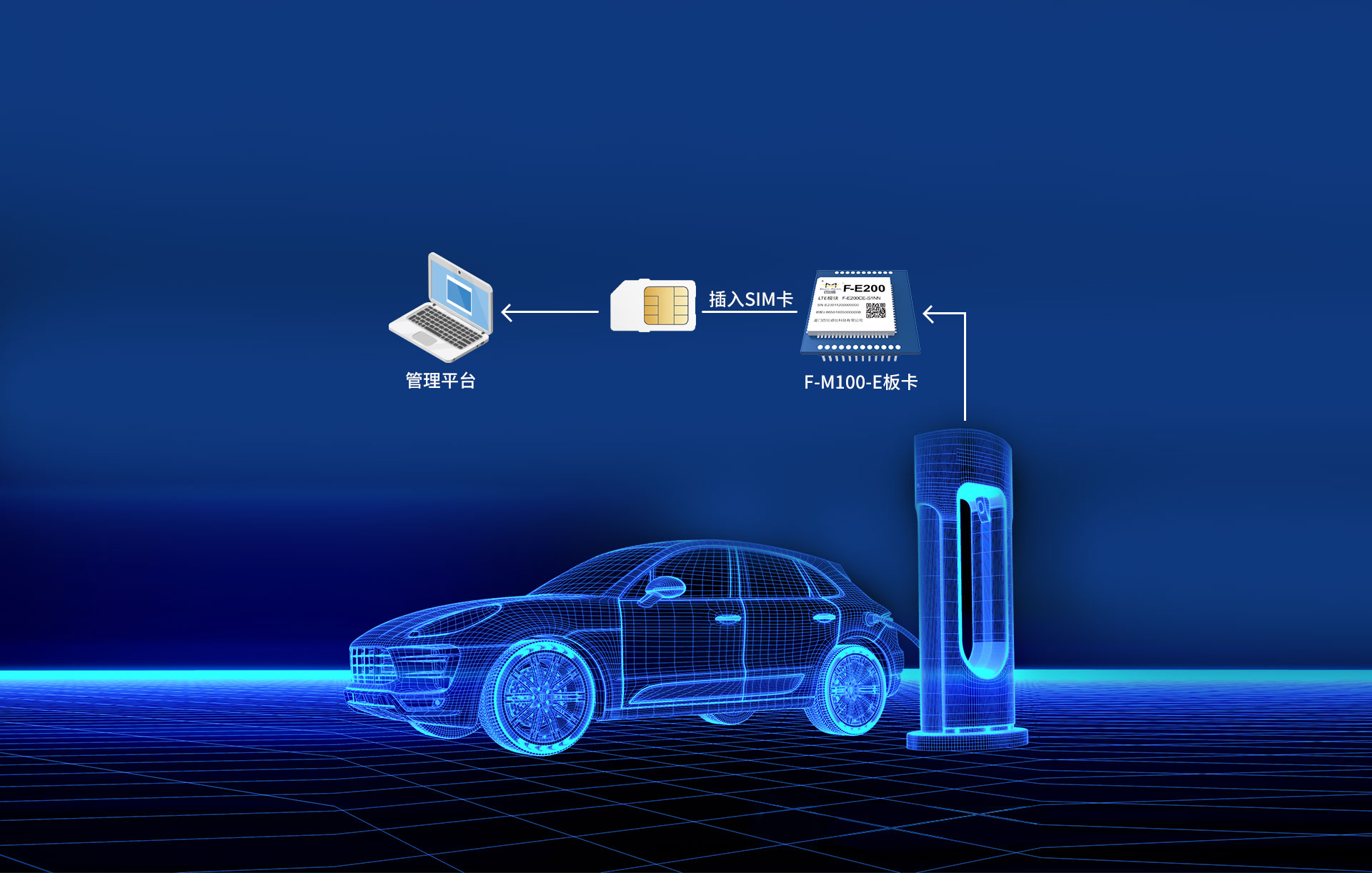

智能充電樁聯網案例
