RS-232、RS-485和串口、COM口、UART口, TTL區別詳解

行業新聞 | 2019-05-07 06:34:09
  目前通信設備的接口類型有串口、COM口、UART口, TTL等,今天我們就來具體來看看這些接口之間的區別:

  1、串口、COM口是指的物理接口形式(硬件)。而TTL、RS-232、RS-485是指的電平標準(電信號)。


  2、接設備的時候,一般只接GND RX TX。不會接Vcc或者+3.3v的電源線,避免與目標設備上的供電沖突。


  3、PL2303、CP2102芯片都是常用的USB轉TTL串口的芯片,用USB來擴展串口(TTL電平)。


  4、MAX232芯片是TTL電平與RS232電平的專用雙向轉換芯片,可以TTL轉RS-232,也可以RS-232轉TTL。


  5、TTL標準是低電平為0,高電平為1(+5V電平)。RS-232標準是正電平為0,負電平為1(±15V電平)。


  6、RS-485的電氣特性:邏輯“1”以兩線間的電壓差為+(2—6)V表示;邏輯“0”以兩線間的電壓差為-(2—6)V表示。接口信號電平比RS-232-C降低了,就不易損壞接口電路的芯片,且該電平與TTL電平兼容,可方便與TTL電路連接。

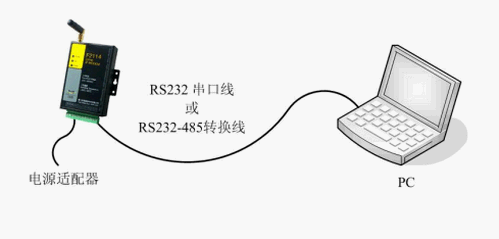

RS-232

  串口、COM口


  COM口即串行通訊端口,簡稱串口。一般我們見到的是兩種物理標準。D型9針插頭,和4針杜邦頭,是個USB轉TTL串口的小板,可以用USB擴展出一個串口。對于使用筆記本或者沒有COM的臺機開發的嵌入式工程師來說就是必備工具。除了可以使用串口給MCU下載程序外,還是輔助調試程序的神器。


  RS232特點


  RS-232是現在主流的串行通信接口之一。由于RS232接口標準出現較早,難免有不足之處,主要有以下四點:



RS-232



  (1)接口的信號電平值較高,易損壞接口電路的芯片。RS232接口任何一條信號線的電壓均為負邏輯關系。即:邏輯“1”為-3—-15V;邏輯“0”:+3—+15V,噪聲容限為2V。即要求接收器能識別高于+3V的信號作為邏輯“0”,低于-3V的信號作為邏輯“1”,TTL電平為5V為邏輯正,0為邏輯負。與TTL電平不兼容故需使用電平轉換電路方能與TTL電路連接。


  (2)傳輸速率較低,在異步傳輸時,比特率為20Kbps;因此在51CPLD開發板中,綜合程序波特率只能采用19200,也是這個原因。


  (3)接口使用一根信號線和一根信號返回線而構成共地的傳輸形式,這種共地傳輸容易產生共模干擾,所以抗噪聲干擾性弱。


  (4)傳輸距離有限,最大傳輸距離標準值為50英尺,實際上也只能用在15米左右。

RS-485

  RS485


  在要求通信距離為幾十米到上千米時,廣泛采用RS-485串行總線標準。RS-485采用平衡發送和差分接收,因此具有抑制共模干擾的能力。RS-485接口的最大傳輸距離標準值為4000英尺(約1219米),實際上可達3000米,另外RS-232-C接口在總線上只允許連接1個收發器,即單站能力。而RS-485接口在總線上是允許連接多達128個收發器,即具有多站能力,這樣用戶可以利用單一的RS-485接口方便地建立設備網絡。
