DTU上的RS232與RS485接口有什么區別?
行業新聞 | 2018-10-30 10:04:45
四信4G數傳終端(4G DTU)能夠做到全網通/4G/3G/2.5G全線兼容，支持RS232,RS485通信等。提供2路RS232、和1路RS485接口，那么DTU上的RS232與RS485接口有什么區別呢?下面我就一起來看看。

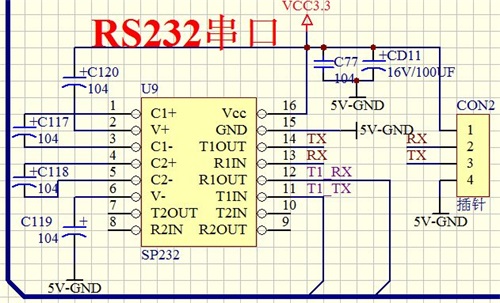

RS-232接口符合美國電子工業聯盟(EIA)制定的串行數據通信的接口標準，原始編號全稱是EIA-RS-232(簡稱232，RS232)。它被廣泛用于計算機串行接口外設連接。連接電纜和機械、電氣特性、信號功能及傳送過程。
RS-232-C標準規定的數據傳輸速率為每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
RS232特點
RS-232是現在主流的串行通信接口之一。由于RS232接口標準出現較早，難免有不足之處，主要有以下四點：
(1)接口的信號電平值較高，易損壞接口電路的芯片。RS232接口任何一條信號線的電壓均為負邏輯關系。即：邏輯“1”為-3—-15V;邏輯“0”：+3—+15V，噪聲容限為2V。即要求接收器能識別高于+3V的信號作為邏輯“0”，低于-3V的信號作為邏輯“1”，TTL電平為5V為邏輯正，0為邏輯負。與TTL電平不兼容故需使用電平轉換電路方能與TTL電路連接。
(2)傳輸速率較低，在異步傳輸時，比特率為20Kbps;因此在51CPLD開發板中，綜合程序波特率只能采用19200，也是這個原因。
(3)接口使用一根信號線和一根信號返回線而構成共地的傳輸形式，這種共地傳輸容易產生共模干擾，所以抗噪聲干擾性弱。
(4)傳輸距離有限，最大傳輸距離標準值為50英尺，實際上也只能用在15米左右。

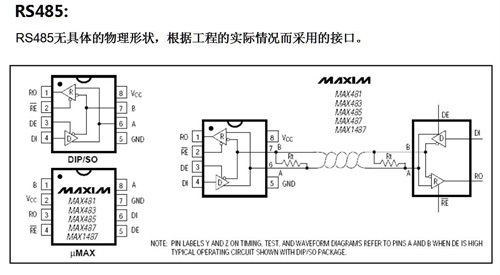

RS485概述
在要求通信距離為幾十米到上千米時，廣泛采用RS-485串行總線。RS-485采用平衡發送和差分接收，因此具有抑制共模干擾的能力。加上總線收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。
RS-485采用半雙工工作方式，任何時候只能有一點處于發送狀態，因此，發送電路須由使能信號加以控制。
RS485特點：RS-485用于多點互連時非常方便，可以省掉許多信號線。應用RS-485可以聯網構成分布式系統，其允許最多并聯32臺驅動器和32臺接收器。針對RS-232-C的不足，新標準RS-485具有以下特點：
(1)RS-485的電氣特性：邏輯“1”以兩線間的電壓差+2V~+6V表示，邏輯“0”以兩線間的電壓差-6V~-2V表示。接口信號電平比RS-232-C降低了，就不容易損壞接口電路芯片，且該電平與TTL電平兼容，刻方便與TTL電路連接。
(2)數據最高傳輸速率為：10Mbps
(3)RS-485接口采用平衡驅動器和差分接收器的組合，抗共模干擾能力強，即抗噪聲性能好。
(4)RS-485接口的最大傳輸距離標準值4000英尺，實際上可達3000米。
(5)RS-232-C接口在總線上只允許連接一個收發器，即單站能力;而RS-485接口在總線上只允許連接多達128個收發器，即具有多站能力，這樣用戶可以利用單一的RS-485接口方便地建立設備網絡。
