遵循標準 | 符合規約 |
| SLT 180-1996 水文自動測報系統設備遙測終端機 | 《水文監測數據通信規約 》 | |
| SLT 102-1995 水文自動測報系統設備基本技術條件 | 《水資源監測數據傳輸規約》 | |
| SL61-2003 水文自動測報系統技術規范 | ||
| SZY203-2012 水資源監測設備技術要求 | ||
| SZY205-2012 水資源監測設備質量檢驗 |
 |
一體化設計集傳統水文遙測終端機功能與2.5G/3G/4G傳輸功能于一體，實現水文/水資源數據的采集、存儲、 、控制、報警及傳輸等綜合功能。 |
|
RTU遠程管理功能支持遠程參數配置（同時支持平臺配置方式和短信配置方式）、遠程程序升級。提供功能強大的中心管理軟件，方便設備管理（可選）。 |
|---|---|---|---|
|
|
本地配置方式支持鍵盤配置方式和串口配置方式。 |
|
RTU大容量數據存儲空間提供16MB的數據存儲空間，可存儲10年以上的采集數據。 |
 |
RTU多種通信方式GPRS/CDMA/3G/4G為主傳輸通道、短信為備份傳輸通道； 可選北斗、衛星、PSTN、超短波、微波、ZigBee等通信方式。 |
|
低功耗設計支持多種工作模式（包括自報式、查詢/應答式、兼容式等），最大限度降低功耗。 |
 |
工業級設計采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，寬溫設計，耐高低溫，耐強電磁干擾。適用于各種惡劣的現場。采用完備的系統保護機制和防掉線機制，保證終端永遠在線。 |
|
RTU接口豐富，標準易用提供1個翻斗式雨量計接口、2個RS232接口、2個RS485接口、、4路模擬量輸入接口（16位AD、支 持4-20mA電流或0-5V電壓信號）、2路開關量輸入接口、2路繼電器輸出接口，可滿足不同水文/水資源及它應用需求。 |

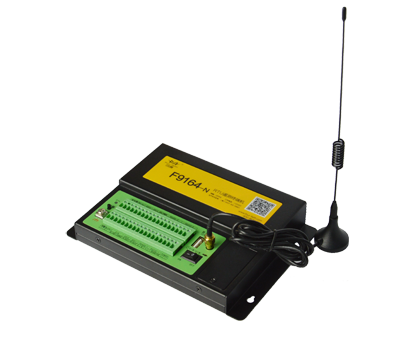

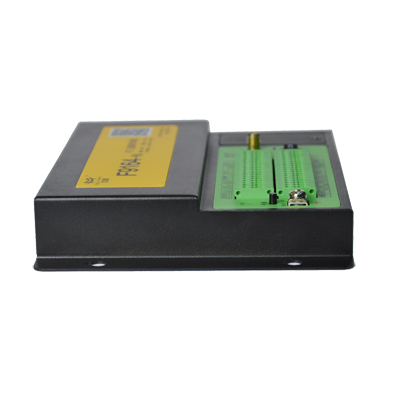

| RTU特性產品系列 | F9164－N遙測終端機 | ||
| 遵循標準 | |||
| SLT 180-1996 水文自動測報系統設備遙測終端機 | ● | ||
| SLT 102-1995 水文自動測報系統設備基本技術條件 | ● | ||
| SL61-2003 水文自動測報系統技術規范 | ● | ||
| SZY203-2012 水資源監測設備技術要求 | ● | ||
| SZY205-2012 水資源監測設備質量檢驗 | ● | ||
| 符合規約 | |||
| 《水文監測數據通信規約》 | ● | ||
| 《水資源監測數據傳輸規約》 | ● | ||
| 功能強大 | |||
| 觸發雨量采集 | ● | ||
| 定時采集水位、水量、水質和其它數據 | ● | ||
| 定時上報雨量、水位、水量、水質和其它數據 | ● | ||
| 預警觸發加報雨量、水位、水量、水質和其它數據 | ● | ||
| 本地存儲雨量、水位、水量、水質和其它數據 | ● | ||
| 遠程查詢當前雨量、水位、水量、水質和其它數據 | ● | ||
| 遠程查詢本地歷史數據 | ● | ||
| 本地導出歷史數據 | ● | ||
| 支持電池電壓上報、圖片抓拍、本地人工置數功能 | ● | ||
| 工業級應用設計 | |||
| 集傳統水文遙測終端機功能與2.5G/3G/4G傳輸功能于一體，實現水文/水資源數據的采集、存儲、顯示、控制、報警及傳輸等綜合功能 | ● | ||
| 采用高性能工業級無線模塊 | ● | ||
| 采用高性能工業級32位通信處理器 | ● | ||
| 低功耗設計，支持多種工作模式（包括自報式、查詢式、兼容式等），最大限度降低功耗 | ● | ||
| 寬溫設計，耐高低溫，耐強電磁干擾，適用于各種惡劣的現場 | ● | ||
| 采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用 | ● | ||
| 寬電源輸入（DC 5~36V） | ● | ||
| 穩定可靠 | |||
| WDT看門狗設計，保證系統穩定 | ● | ||
| 采用完備的系統保護機制和防掉線機制，保證終端永遠在線 | ● | ||
| RS232/RS485接口，可靈活擴展外接設備，內置15KV ESD保護 | ● | ||
| SIM/UIM卡接口內置15KV ESD保護 | ● | ||
| 電源接口內置反相保護和過壓保護 | ● | ||
| 天線接口防雷保護（可選） | ● | ||
| 標準易用 | |||
| 提供1個翻斗式雨量計接口、2個RS232接口、2個RS485接口、2路模擬量輸入接口（16位AD、支持4-20mA電流或0-5V電壓信號）、2路繼電器輸出接口 、 |
● | ||
| 提供16MB的數據存儲空間，可存儲10年以上的采集數據 | ● | ||
| GPRS/CDMA/3G/4G為主傳輸通道、短信為備份傳輸通道；可選北斗、衛星、PSTN、超短波、微波、ZigBee等通信方式 | ● | ||
| 支持液晶/鍵盤配置方式和串口配置方式 | ● | ||
| 支持遠程參數配置（同時支持平臺配置方式和短信配置方式）、遠程程序升級 | ● | ||
| 技術參數 | |||
| 無線參數 | 無線模塊 | 工業級無線模塊 | ● |
| 標準及頻段 | 支持EGSM900/GSM1800MHz雙頻，可選GSM850/900/1800/1900MHz四頻 支持GSM phase 2/2+ 支持GPRS class 10，可選class 12 |
● | |
| 理論帶寬 | 85.6Kbps | ● | |
| 發射功率 | GSM850/900：<33dBm GSM1800/1900：<30dBm |
● | |
| 接收靈敏度 | <-107dBm | ● | |
| 硬件系統 | CPU | 工業級32位通信處理器 | ● |
| FLASH | 2MB（可擴展至8MB） | ● | |
| SRAM | 512KB（可擴展至1MB） | ● | |
| 數據存儲Flash | 16MB | ● | |
| 接口類型 | 串口 | 2個RS232和2個RS485接口，內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、1.5、2位 校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗 串口速率：110~230400bps |
● |
| 指示燈 | 具有系統“SYS”指示燈 | ● | |
| 天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | ● | |
| SIM/UIM卡接口 | 標準的翻蓋式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | ● | |
| 電源接口 | 工業級端子接口，內置電源反相保護和過流/過壓保護 | ● | |
| 電源開關 | 標準船形開關 | ● | |
| 喚醒按鈕 | 通用輕觸式開關 | ● | |
| 接地端子 | M4螺絲接地保護端子 | ● | |
| LCD屏 | 192*64點陣液晶顯示屏 | ● | |
| 鍵盤 | 標準4*4鍵盤 | ● | |
| 應用接口 | 1個翻斗式雨量計接口 | ● | |
| ● | |||
起始位：1位 數據位：7位 校驗位：1位 停止位：1位 波特率：1200bps |
● | ||
| 2路模擬量輸入接口（16位AD、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入） | ● | ||
| 2路開關量輸入接口（光隔離） 邏輯0：濕節點0-3VDC，或干節點導通 邏輯1：濕節點5-30VDC，或干節點斷開 |
● | ||
| ● | |||
| 2路繼電器輸出接口 最大切換電壓：30VDC 最大切換電流：1A 最大切換功率：30W |
● | ||
| 5路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12V。單路額定輸出電流1A，5路額定輸出電流總和2A，內置過流保護） | ● | ||
| 供電 | 標準電源 | DC 12V/1.5A | ● |
| 供電范圍 | DC 5~36V | ● | |
| 靜態值守電流 | <2mA (12V) | ● | |
| 工作電流 | <100mA (12V) | ● | |
| 物理特性 | 外殼 | 金屬外殼，保護等級IP30 | ● |
| 外形尺寸（長*寬*高） (不包括天線和安裝件) | 245*145*40 mm | ||
| 重量 | 1160g（主機） | ||
| 其它參數 | 工作溫度 | -35~+75ºC（-31~+167℉） | ● |
| 儲存溫度 | -40~+85ºC（-40~+185℉） | ● | |
| 相對濕度 | 95%(無凝結) | ● | |
