遵循標準 SL61-2003 水文自動測報系統技術規范 |
 |
 |

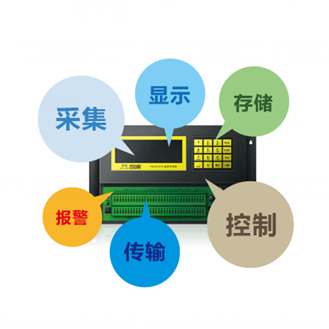

RTU一體化設計集傳統水文遙測終端機功能與2.5G/3G/4G傳輸功能于一體，實現水文/水資源數據的采集、存儲、 顯示、控制、報警及傳輸等綜合功能。 |
RTU工業級設計采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，寬溫設計，耐高低溫，耐強電磁干擾。適用于各種惡劣的現場。采用完備的系統保護機制和防掉線機制，保證終端永遠在線
|
 |
 |

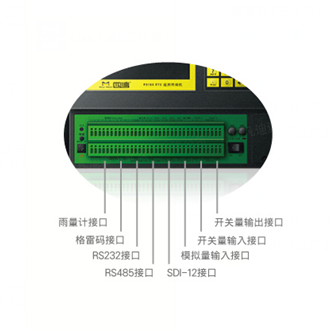

RTU接口豐富，標準易用提供1個翻斗式雨量計接口、1個12位格雷碼接口、2個RS232接口、2個RS485接口、1個SDI-12接口、8路模擬量輸入接口（16位AD、支 持4-20mA電流或0-5V電壓信號）、4路開關量輸入接口、4路開關量輸出接口，可滿足不同水文/水資源及它應用需求。 |
RTU大容量數據存儲空間提供16MB的數據存儲空間，可存儲10年以上的采集數據。
|
 |
 |

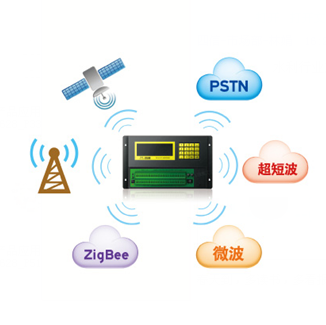

RTU多種通信方式GPRS/CDMA/3G/4G為主傳輸通道、短信為備份傳輸通道；可選北斗、衛星、PSTN、超短波、微波、ZigBee等通信方式。 |
RTU低功耗設計支持多種工作模式（包括自報式、查詢/應答式、兼容式等），最大限度降低功耗。
|
 |
 |
RTU本地配置方式支持液晶/鍵盤配置方式和串口配置方式。
|

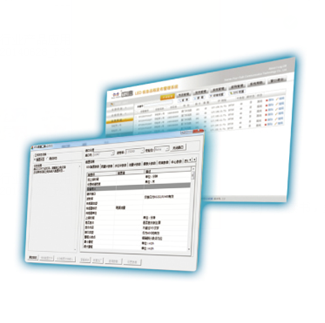

RTU遠程管理功能支持遠程參數配置（同時支持平臺配置方式和短信配置方式）、遠程程序升級。提供功能強大的中心管理軟件，方便設備管理（可選）。
|
 |
| 項 目 | 內 容 |
| 無線模塊 | 工業級無線模塊 |
| 標準及頻段 | 支持EGSM900/GSM1800MHz雙頻，可選GSM850/900/1800/1900MHz四頻 支持GSM phase 2/2+ 支持GPRS class 10，可選class 12 |
| 理論帶寬 | 85.6Kbps |
| 發射功率 | GSM850/900：<33dBm GSM1800/1900：<30dBm |
| 接收靈敏度 | <-107dBm |
| 硬件系統 | |
| 項 目 | 內 容 |
| CPU | 工業級32位通信處理器 |
| FLASH | 2MB（可擴展至8MB） |
| SRAM | 512KB（可擴展至1MB） |
| 數據存儲Flash | 16MB |
| 接口類型 | |
| 項 目 | 內 容 |
| 串口 |
2個RS232和2個RS485接口，內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、1.5、2位 校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗 串口速率：110~230400bps |
| 指示燈 | 具有系統“SYS”指示燈 |
| 天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 |
| SIM/UIM卡接口 | 標準的翻蓋式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
| 電源接口 | 工業級端子接口，內置電源反相保護和過流/過壓保護 |
| 電源開關 | 標準船形開關 |
| 喚醒按鈕 | 通用輕觸式開關 |
| 接地端子 | M4螺絲接地保護端子 |
| LCD屏 | 192*64點陣液晶顯示屏 |
| 鍵盤 | 標準4*4鍵盤 |
| 應用接口 | 1個翻斗式雨量計接口 |
| 1個12位格雷碼接口 | |
| 1個SDI-12接口 起始位：1位 數據位：7位 校驗位：1位 停止位：1位 波特率：1200bps |
|
| 8路模擬量輸入接口（16位AD、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入） | |
| 4路開關量輸入接口（光隔離） 邏輯0：濕節點0-3VDC，或干節點導通 邏輯1：濕節點5-30VDC，或干節點斷開 |
|
| 2路開關量輸出接口（光隔離，OC門輸出） 額定驅動電流：50mA 額定驅動電壓：35V |
|
| 2路繼電器輸出接口 最大切換電壓：30VDC 最大切換電流：1A 最大切換功率：30W |
|
| 5路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12V。單路額定輸出電流1A，5路額定輸出電流總和2A，內置過流保護） | |
| 供電 | |
| 項 目 | 內 容 |
| 標準電源 | DC 12V/1.5A |
| 供電范圍 | DC 5~36V |
| 靜態值守電流 | <2mA (12V) |
| 工作電流 | <100mA (12V) |
| 物理特性 | |
| 項 目 | 內 容 |
| 外殼 | 金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用 |
| 外形尺寸 | 245*145*40 mm (長x寬x高，不包括天線和安裝件) |
| 重量 | 1160g（主機） |
| 其他參數 | |
| 項 目 | 內 容 |
| 工作溫度 | -35~+75ºC（-31~+167℉） |
| 儲存溫度 | -40~+85ºC（-40~+185℉） |
| 相對濕度 | 95%(無凝結) |
