| 標準頻段 | 理論帶寬 | 發射功率 | 接收靈敏度 |

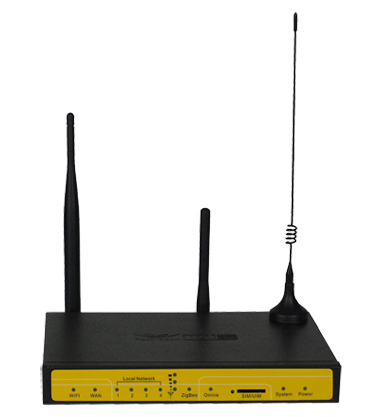

| F8134 ZigBee+WIFI+GPRS ROUTER | |||
| 支持EGSM900/GSM1800MHz雙頻，可選GSM850/900/1800/1900MHz四頻 支持GSM phase 2/2+ 支持GPRS class 10，可選class 12 |
85.6Kbps | GSM850/900：<33dBm GSM1800/1900：<30dBm |
<-107dBm |
| ZigBee 設置 | |
| 項 目 | 內 容 |
| ZigBee芯片 | 工業級ZigBee芯片 |
| 標準及頻段 | IEEE 802.15.4 ISM2.4～2.5GHz |
| 室內/市區 通信距離 |
30m 90m（帶PA） |
| 戶外/視距 通信距離 |
500m 2000m（帶PA） |
| 發射功率 | 2.82 mw (+4.5dBm) 100 mw (+20dBm) （帶PA） |
| 理論帶寬 | 250Kbps |
| 靈敏度 | -97dBm -103dBm（帶PA） |
| 網絡拓撲 | 點對點、點對多點、對等和Mesh網絡 |
| 信道數 | 16 個信道 |
| 信道 | 11 to 26 |
| 最大包字節數 | 300 Bytes (最大字節采用應用層拼包機制，不能高頻率發送) |
| WIFI無線參數 | |
| 項 目 | 內 容 |
| 標準及頻段 | 支持IEEE802.11b/g/n標準 |
| 理論帶寬 | IEEE802.11b/g：最高速率達54Mbps EEE802.11n：最高速率達150Mbps |
| 安全加密 | 支持WEP、WPA、WPA2等多種加密方式，可選WPS功能 |
| 發射功率 | 21.5dBm（11g），26dBm（11b） |
| 接收靈敏度 | <-72dBm@54Mpbs |
| 硬件系統 | |
| 項 目 | 內 容 |
| CPU | 工業級32位通信處理器 |
| FLASH | 8MB（可擴展至64MB） |
| SDRAM | 64MB |
| 接口類型 | |
| 項 目 | 內 容 |
| WAN接口 | 1個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
| LAN接口 | 4個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
| 串口 | 1個RS232串口（或RS422/RS485），內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、1.5（可選）、2位 校驗：無校驗、偶校驗、奇校驗、（SPACE及MARK校驗，可選） 串口速率：2400~115200bits/s |
| 指示燈 | 具有“Power”、“System”、“Online”、“Local Network”、“WAN”、“WIFI”、“ZigBee”、“信號強度指示燈”等指示燈 |
| 天線接口 | 蜂窩：標準SMA陰頭天線接口，特性阻抗50歐 WIFI：標準SMA陽頭天線接口，特性阻抗50歐 ZigBee：標準SMA陰頭天線接口，特性阻抗50歐 |
| SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
| 電源接口 | 標準的3芯火車頭電源插座，內置電源反相保護和過壓保護 |
| Reset復位按鈕 | 通過此按鈕，可將ROUTER的參數配置恢復為出廠值 |
| 供電 | |
| 項 目 | 內 容 |
| 標準電源 | DC 12V/1.5A |
| 供電范圍 | DC 5~35V |
| 通信電流 | <500mA (12V) |
| 物理特性 | |
| 項 目 | 內 容 |
| 外殼 | 金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用 |
| 外形尺寸 | 206x135x28 mm (不包括天線和安裝件) |
| 重量 | 790g |
| 其它參數 | |
| 項 目 | 內 容 |
| 工作溫度 | -35~+75ºC（-31~+167℉） |
| 儲存溫度 | -40~+85ºC（-40~+185℉） |
| 相對濕度 | 95%(無凝結) |
