油田抽油機檢測組網方案集
前言
油田由成百上千個油 井組成，每個油井對應一個抽油機（磕頭機）進行采油作業。及時掌握油井及抽油機的各種參數，如檢測電機運行狀態、抽油機的載荷及位移、視頻監控設備的實時 運行情況、注水系統的壓力、油井的溫度等，對安全高效生產至關重要。傳統的人工采集油井及抽油機的相關數據，不僅效率低、不能及時反饋，而且對工作人員的 安全構成極大威脅。基于四信ZigBee技術的無線傳感器網絡的油井監測系統，采用大量傳感器無線組網傳輸的方式，完全擯棄了傳統的單一使用有線、數字 電臺監控油井的方法。使設備費用投入大及運營成本高，維護難度大的問題得到徹底的解決。采用zigbee組網方案，具有功耗低、成本低、易組網、無線化的 優點，省去了有線布線的麻煩，施工方便，減少人員投入，極大地提高了生產效率。
二、各種應用場合的zigbee方案集成

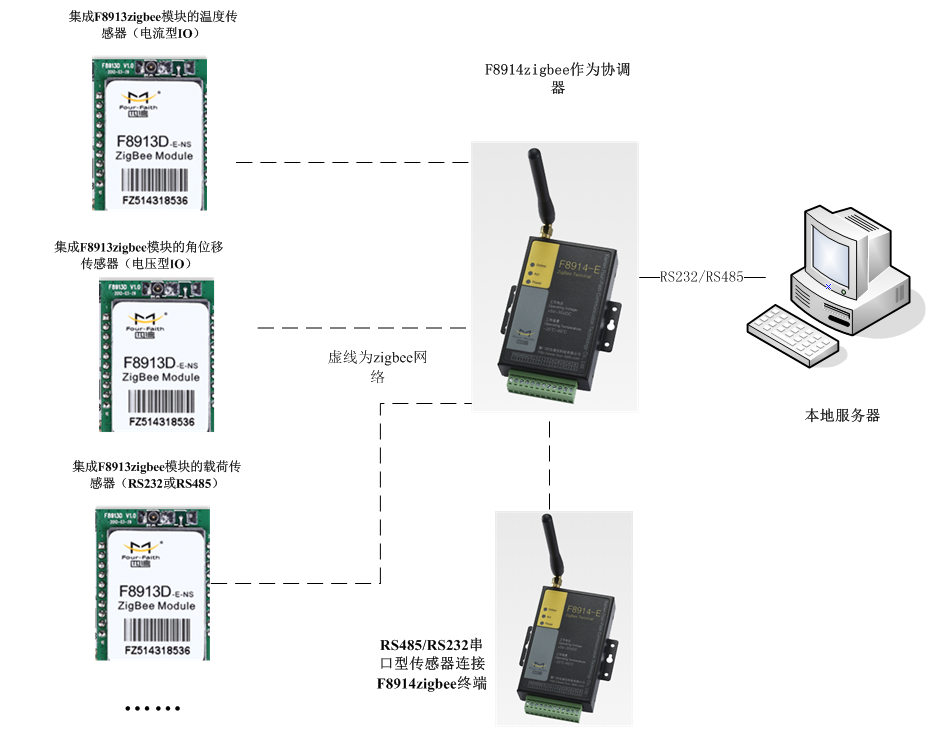

①本地串口查詢管理方案拓撲圖
該 方案適合采集傳感器的數據(溫度傳感器、載荷傳感器、角位移傳感器、電力相關傳感器等)并上報到zigbee協調器，通過協調器的RS232/RS485 串口輸出到本地計算機進行管理。F8913模塊可集成傳感器或嵌入式到MCU當中，并且支持模擬量型（電壓型或電流型）和數字量型（開關量或串口數據）的 傳感器。也可直接采用F8914zigbee終端，無需二次開發，IO端子直接接上各種傳感器即可。該方案的拓撲圖如下：
②本地網絡不帶監控查詢管理方案拓撲圖
該方案適合采集傳感器的數據(溫度傳感器、載荷傳感器、角位移傳感器、電力相關傳感器等)并上報到F8x25 zigbee路由器，通過zigbee路由 器的LAN口輸出到本地計算機進行管理。F8913模塊可集成傳感器或嵌入式到MCU當中，并且支持模擬量型（電壓型或電流型）和數字量型（開關量或串口 數據）的傳感器。也可直接采用F8914zigbee終端，無需二次開發，IO端子直接接上各種傳感器即可。該方案的拓撲圖如下：

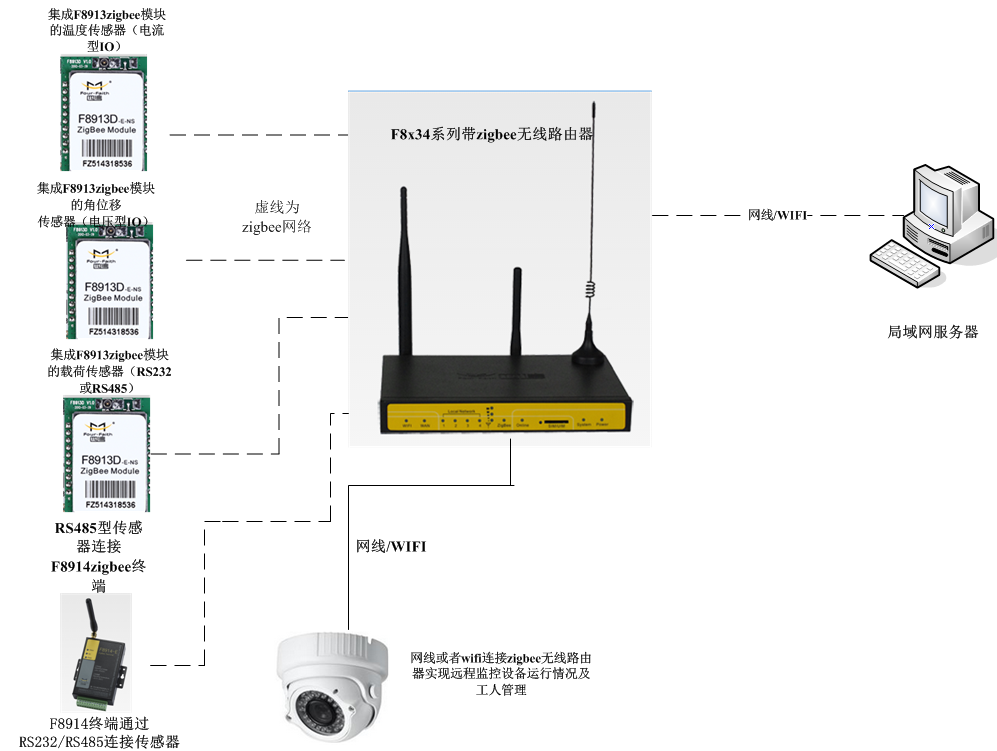

③本地網絡帶監控查詢管理方案拓撲圖
該方案適合采集傳感器的數據(溫度傳感器、載荷傳感器、角位移傳感器、電力相關傳感器等)并上報到F8x34 zigbee路由器，通過zigbee路由 器的LAN口輸出到本地計算機進行管理，并可通過網絡攝像頭（網線/WIFI連接）實時監控抽油機設備運行情況及工作人員的管理，而且在此過程中無需耗費 任何的流量，運營成本較低。F8913模塊可集成傳感器或嵌入式到MCU當中，并且支持模擬量型（電壓型或電流型）和數字量型（開關量或串口數據）的傳感 器。也可直接采用F8914zigbee終端，無需二次開發，IO端子直接接上各種傳感器即可。該方案的拓撲圖如下：

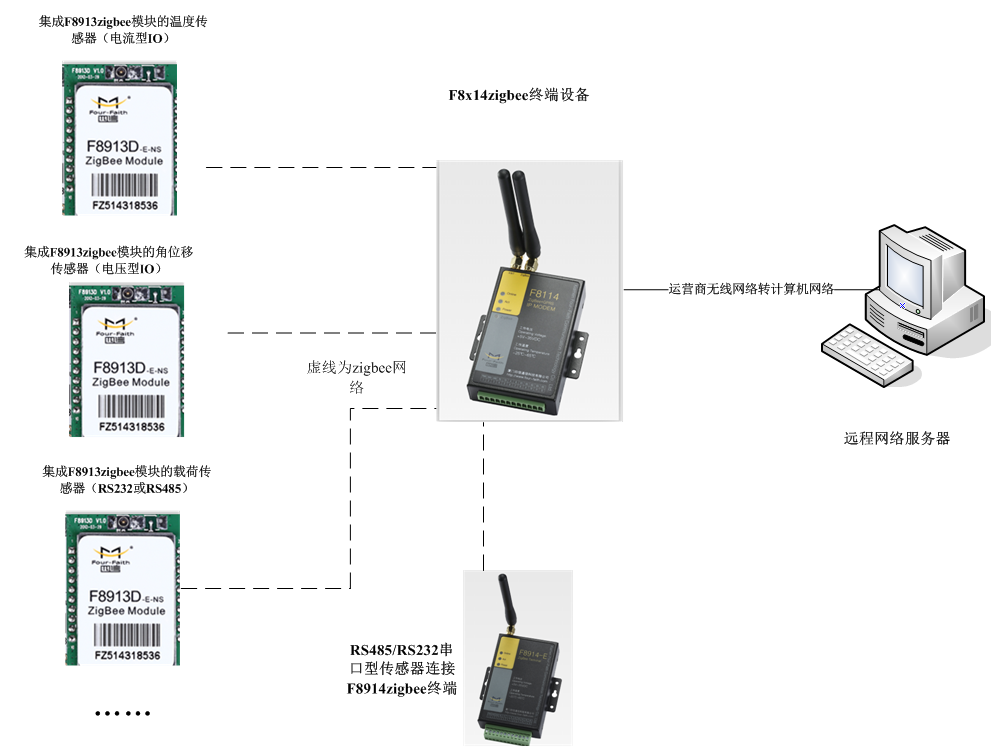

④遠程網絡查詢管理方案拓撲圖
該 方案適合采集傳感器的數據(溫度傳感器、載荷傳感器、角位移傳感器、電力相關傳感器等)并上報到F8x14 zigbee協調器，通過F8x14的 2G/3G網絡輸出到服務器進行遠程的管理。F8913模塊可集成傳感器或嵌入式到MCU當中，并且支持模擬量型（電壓型或電流型）和數字量型（開關量或 串口數據）的傳感器。也可直接采用F8914zigbee終端，無需二次開發，IO端子直接接上各種傳感器即可。該方案的拓撲圖如下：

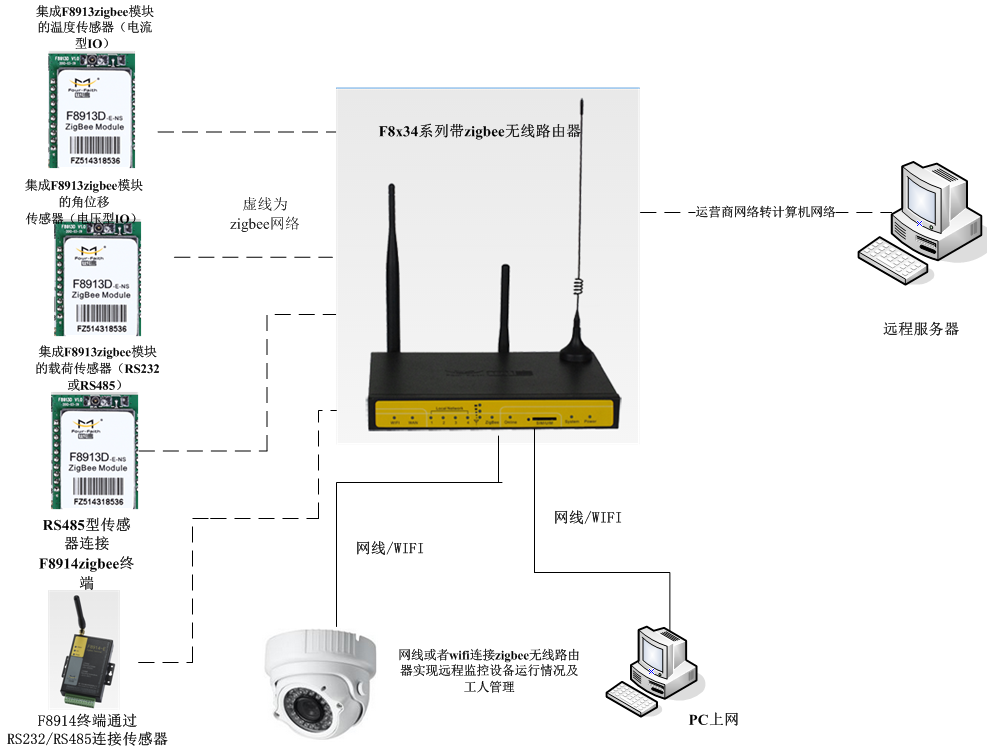

⑤遠程網絡帶監控查詢管理方案拓撲圖.
該方案適合采集傳感器的數據(溫度傳感器、載荷傳感器、角位移傳感器、電力相關傳感器等)并上報到F8x34 zigbee路由器，通過zigbee路由 器的2G/3G網絡輸出到服務器進行遠程管理，并可通過網絡攝像頭（網線/WIFI連接）在遠程實時監控抽油機設備運行情況及工作人員的管理。接上 F8x34 LAN口或WIFI的PC還可以享受聯網服務，采集相關數據并上報到服務器。F8913模塊可集成傳感器或嵌入式到MCU當中，并且支持模擬 量型（電壓型或電流型）和數字量型（開關量或串口數據）的傳感器。也可直接采用F8914zigbee終端，無需二次開發，IO端子直接接上各種傳感器即 可。該方案的拓撲圖如下：
方案總結
對于抽油機不同場合的應用需要，廈門四信都有相應的zigbee產品提供解決方案。不管是zigbee模塊的二次開發，還是無需開發直接接線采集數據；不 管是本地查詢管理，還是遠程查詢管理；不管是需要視頻實時監控，還是不需要視頻實時監控；不管是有線連接，還是wifi無線連接；不管傳感器采集的數據是 模擬量（電壓型或電流型），還是數字量（開關量還是RS232/RS485）。我們總有一套方案滿足您的需求。
