系統主要由3部分組成：現場控制系統，通訊設備及通訊平臺，中心控制系統。

1.1 現場控制系統

        現場包括溫度傳感器，壓力傳感器，流量測試儀，繼電器。輸出信號送入西門子200plc中便于進行集中控制和監測。
　
1.2 通訊設備及通訊平臺

        鑒于現場的工作環境及西門子plc設備的通訊接口需求，四信合作伙伴--某生物科技公司選擇基于GPRS無線網絡的四信F2103IP MODEM (GPRS DTU)，因為它具有體積小、功耗低、配置使用簡單、即插即用的特點，并且支持主備數據通道、并行多數據通道、實時在線和按需在線多種工作方式、并且支持APN網絡接入等功能不僅可以保障數據安全可靠，還能讓客戶根據需要傳輸節省資費。

1.3 中心控制系統

       中心控制系統包括工控機，組態軟件，主要負責對現場設備狀態監測、數據整理和控制。

1.4 系統架構流程

       西門子200plc通過RS485通訊接口與F2103串口連接，遠程數據中心服務器使用固定IP作為網絡接入。四信F2103IP MODEM 通過GPRS網絡連接到遠程數據中心服務器主機，建立透明數據通道。這樣采集終端產生的數據只要送到串口，四信F2103IP MODEM 就會把收到的數據原封不動地發送到數據中心服務器主機。而服務器主機下發的命令通過通道傳輸到F2103后，F2103通過串口送到采集終端，從而實現了數據雙向透明傳輸。

1.5系統功能

       井群GPRS控制系統具備以下功能

        1、數據管理：控制中心組態軟件，發出各種命令，能夠將各IP MODEM終端檢測到的有效數據實時采集，采集后數據存入數據庫，對數據庫進行各種計算，處理，統計，分析

        2、系統維護：快速維護、遠程故障診斷、遠程維護、用戶設置、權限設置、數據庫維護
        3、報表管理：具有日報、月報、年報等報表功能。 現場傳感器的壓力、流量、溫度、泵機的開停狀態和轉速、調節閥開度數據。
        4、統計分析數據：最大值、最小值、平均值、條件過濾、累計、標準偏差、相關性分析流量累計等。

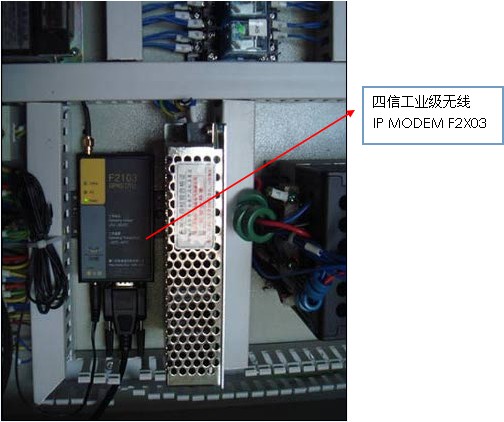

1.6 現場圖片及中心控制畫面

方案特點

        1、傳輸設備采用無線接入GPRS網絡，目前，GPRS網絡技術已經非常成熟，國內運營商經過十多年的建設發展，網絡已經覆蓋到全國各地，甚至連偏遠的山區也有覆蓋。因此，井群GPRS控制系統將不會因為分散面臨組網困難的問題。

        2、傳輸模塊支持多種喚醒功能，如電話激活、短信激活、數據激活等，客戶可根據自己的需求來控制設備的上下線。可靠的網絡連接，智能防掉線，支持在線檢測，在線維護，掉線自動重拔，確保設備永遠在線。

        3、設備支持定時上下線，終端設備可根據實際情況分段向數據中心發送數據，所以終端傳輸設備可采用定時上下線，當設備處于非常工作狀態時下線，這樣能更進一步保證網絡的穩定性，不會占用過多的GPRS網絡資源。

        4、通信終端設備（四信F2103 IP MODEM）采用工業級設計，金屬外殼，外接電源DC 12V/500mA；通信電流：<250mA (12V)；工作環境溫度 -25~+65ºC;儲存溫度 -40~+85ºC；相對濕度 95%(無凝結)；多重軟硬件看門狗。

        5、傳輸模塊采用主備份中心和自動回復主中心功能,并同時支持多中心并發功能(最多5個)。

        6、維護和管理人員可以任意可以上網的地點,經過網絡認證和身份認證后,對系統進行日常維護和數據監控。

        7、支持多種數據中心網絡接入方式：如APN、固定IP、動態IP、動態域名等；支持圖形配置界面、指令配置、腳本批量配置，設備經過簡單配置即可使用；體積小方便安裝。    四信可為客戶提供二次開發包和多語言版本數據中心服務器軟件以便客戶的需要進行二次開發；同時針對客戶的需求，提供多種技術支持，包括產品網絡組網方案設計、技術人員技術培訓、軟件開發全程技術配合、設備現場調試技術支持等服務。

方案總結

        無線GPRS方案將分散的溴化鋰機組進行集中控制和監測，相對于傳統的有線傳輸方式，將節省大量的工程建設費用，同時縮短工程建設時間。
