該模塊適用于任何環境復雜的無線數據傳輸應用，比如：無線抄表，電力線在線監測，智慧停車場，土壤溫濕度監測，智慧灌溉，光伏 陣列監測等應用。

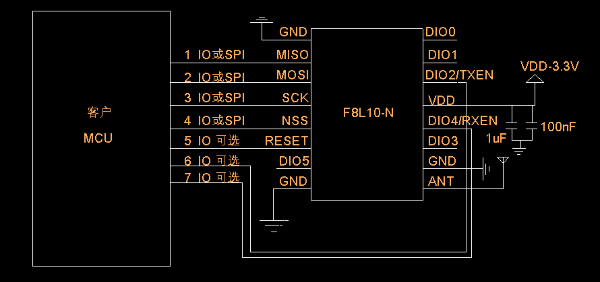

F8L10-N模塊是兼容貼片式和插件式無線射頻模塊，所以客戶在設計電路板時就應當把模塊當一個元件單元設計。所以在 PCB 布局和走線方面要注意以下兩點：
1、PCB 布局
在 PCB 布局時，在符合模具結構的前提下，無線模塊應當遠離功率器件，磁場器件，如：喇叭，蜂鳴器，開關電源電感等一些可以產生磁場干擾的器件和發熱器件。在貼模塊區域內， PCB背面嚴禁擺放器件。如用內置彈簧天線，那么天線的擺放不可以和模塊重疊放置，要么垂直PCB 板子，或平行模塊板邊。
如果天線焊接在客戶的 PCB 板子上面，那么天線的焊接點盡量靠近模塊，射頻走線越短越好。在電源接口處盡量多放點快速響應的電容器件，以保障電源的瞬間脈沖。
2、PCB 走線
數據線的連接最好平行，在同一個面上，線盡量等長。 貼模塊的區域內部應當避免走線，盡量保持銅皮的完整性。但天線下面禁止有鋪地銅皮，最好是掏空電路板子。
|
LoRa 參數 |
|
|
通信標準及頻段 |
產品系列支持全球各地多種頻段：433/470/868/915 MHz |
|
室內/市區通信距離 |
1km |
|
戶外/視距通信距離 |
3.5km |
|
發射功率 |
20dBm(100mW) |
|
靈敏度 |
-148dBm |
|
接口類型 |
|
|
SPI口 |
標準4線SPI接口 |
|
天線接口 |
Antenna Pad |
|
封裝接口 |
2.00mm * 8雙排插針兼容SMT半孔 |
|
供電 |
|
|
推薦電源 |
3.3V |
|
工作電壓 |
2.4 - 3.6V |
|
功耗 |
|
|
接收數據 |
|
|
發送數據 |
108～115mA@3.3V DC(最大脈沖電流 ≤150mA ) |
|
深度休眠 |
|
|
其他 |
|
|
外形尺寸 |
16x16x3mm |
|
重量 |
3.0g |
|
工作溫度 |
-40~+85ºC（-40~+185 ºF） |
|
儲存溫度 |
-40~+125ºC（-40~+257ºF） |
|
相對濕度 |
95%（無凝結） |
