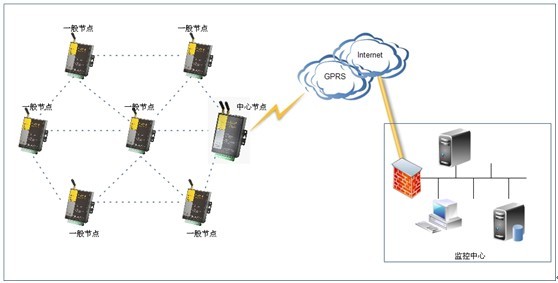

當中心監控與變電站的距離較遠時，終端數據通過ZigBee無線網傳輸到中心節點，然后中心節點再通過GPRS網絡傳輸到中心監控室，中心節點采用帶有GPRS的設備F8114。組網如下圖
當中心節點通過GPRS網絡將數據傳送到監控中心時，中心網絡有多種網絡接入方式：
1）中心采用APN專線， 所有終端都采用內網固定IP，客戶中心通過一條APN專線接入移動公司GPRS網絡，在GGSN與移動公司互聯路由器之間建立GRE隧道。為客戶分配專用的APN，其他的用戶不得申請該APN。只有該專網內的SIM卡才能進入該APN，防止其他非法用戶的進入。用戶可以內部建立RADIUS服務器，以保證用戶內部安全。用戶在內部建立DHCP服務器（或在APN路由器內，啟用DHCP功能），為通過認證的用戶分配用戶內部地址。
此種方案無論實時性，安全性和穩定性較前一種方案都有大大提高，適合于安全性要求較高、數據點比較多、實時性要求較高的應用環境。在資金允許的情況下的最佳組網方式。
2）控制中心采用ADSL等INTELNET公網連接，采用公網動態IP+DNS解析服務的?？蛻粝扰cDNS服務商聯系開通動態域名，IP MODEM先采用域名尋址方式連接DNS服務器，再由DNS服務器找到中心公網動態IP，建立連接。此種方式可以大大節約公網固定IP的費用，但穩定性受制于DNS服務器的穩定，所以要尋找可靠的DNS服務商。此種方案適合小規模應用。
3）控制中心采用ADSL等INTELNET公網連接，采用公網固定IP服務的。此種方案先向INTERNET運營商申請ADSL等寬帶業務，中心有公網固定IP的。IP MODEM直接向中心發起連接。運行可靠穩定，推薦此種方案。
四、方案特點
Zigbee以其靈活、可靠、易于布置等特點在許多領域得到了廣泛的應用。將其應用于變電站監控系統的優點在于：
1、無線化，減少變電站的連線的復雜度。
2、成本低，Zigbee協議簡單且免收專利費。
3、智能化，各Zigbee節點自動搜索建立連接。
4、支持星型，樹型，網型網絡等多種網絡拓撲結構，最大網絡連接能力強，可支持65000個節點。
5、傳輸模塊采用工業級設計，金屬外殼，外接電源DC 12V/500mA；通信電流：<250mA (12V)；工作環境溫度 -25~+65ºC；儲存溫度-40~+85ºC；相對濕度 95%(無凝結)；多重軟硬件看門狗設計，適用于油井野外工作。
6、ZigBee終端空曠視距離環境無線通信距離800米。
7、Zigbee通訊不需要任何費，為整個項目節省大量的費用支出
8、設備配置操作簡單，易懂 ，集成化程度高，技術成熟，安裝方便。
隨著需求的增長和技術的進一步成熟，Zigbee在變電站綜合自動化系統中會有更為廣闊的應用前景。
五、方案總結
Zigbee無線數據采集傳輸系統采集穩定、可靠、方便、實用。安裝費用低廉，維護簡單，無優升級，不需要租用公網，也無須巨額運行費用。這是現代數據采集遠傳系統的最優解決方案！
