儲油罐是采油、煉油企業儲存油品的重要設備，儲油罐液位、溫度的精確計量對企業的庫存和安全管理有著重大意義。石油儲油罐液位、溫度狀態遠程實時監測可以替代傳統采用人工檢測的方法，實現了油液的實時動態監測，為生產操作和管理決策提供了準確的數據參照依據，大大避免了安全事故的發生。
二、行業需求
調試簡單，易于使用;
系統便于部署，不改變罐體結構;
多方聯動，便于故障及時預警與響應;
對火災、爆炸等災難事故的早期監測，防患于未然;
三、系統介紹

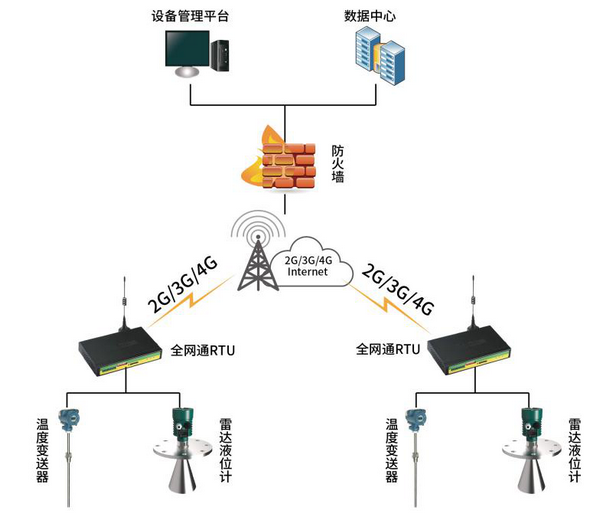

石油儲油罐狀態遠程監測系統采用數據采集和無線傳輸功能于一體的全網通RTU設備作為監測現場的核心設備，自動采集雷達液位計、溫度變送器的4-20MA或者RS485、RS232輸出信號并通過2G/3G/4G網絡實時傳輸給數據中心。
數據中心通過組態軟件接受各現場傳回的監測數據，并在軟件界面上隨時查看各儲油罐的液位、溫度信息，而且該系統可對某個儲油罐的液位、溫度數據進行判斷，若超過設置的臨界值，系統會自動觸發報警信息給值班人員，及時查看和處理。
四、系統特點
①系統監控
實時采集儲油罐液位、溫度數據信息，并能通過本地與遠程查看實時狀態，罐區全貌和單油罐動態圖形顯示、全過程收發油作業油罐的監測、報警顯示、作業時間、收發油數據統計與顯示。
②報警記錄
為了分析現場設備故障更加方便，可設置故障報警記錄功能，可以設置單個油罐或多個油罐的液位及溫度的臨界值，并在運行過程中對這些工作參數循環進行越限監視，可以實時記錄報警事件、報警位置、發生的時間、報警原因，并生成報警表，還可以通過短信、WAP、組態軟件界面進行多種方式報警并可以設定報警方式及停止報警、開啟報警等功能。
③狀態趨勢分析
趨勢曲線的生成和顯示作為監控系統的一個重要環節, 可以直觀反映一些重要工作參數的變化情況。比如，液位實時和歷史曲線可以看出每個油罐每天工作量(進油和出油)，從而可以用來平橫各油泵的工作時間以達到延長油泵使用壽命的目的。本系統支持每月、每日液位、溫度等實時趨勢曲線和歷史趨勢曲線，以供管理者分析與決策。
五、全網通RTU產品優勢
 |
☆集與傳輸一體化設計，性價比高 F2264 RTU集傳統工業RTU與CDMA網絡數據傳輸功能于一體，實現采集，計數，控制，存儲，報警及傳輸等綜合功能，同時還兼容了CDMA DTU的數傳功能．與單獨購采集器，DTU相比，性價比高，有效節約項目投資。 ☆產品可靠性穩定性更高 采集與傳輸一體化設計，采集與傳輸由一套軟硬件系統實現，可靠性高。 ☆標準易用 支持標準Modbus RTU協議，可直接接入各類組態軟件，不需再投入人力物力單獨開發中心應用軟件．加快項目開發進度。 ☆接口豐富 提供8路模擬量輸入（可選電壓或電流輸入），8路開關量輸入（光隔離），4路開關量輸(光隔離)，4路繼電器輸出接口．提供RS232/485通信接口，可選RS422/CAN/ZigBee等接口。 ☆多中心同步傳輸 支持多中心多功能．支持雙數據中心備份傳輸及多數據中心同步傳輸(5個數據中心) ☆大容量本地存儲 存儲容量達大，可在本機循環存儲監測數據，掉電不丟失。 |
