一、系統組成
1、三菱PLC
終端方面,FX1s系列PLC為RS232串口8針通訊接口,與F2X03系列DTU連接的話必須轉換成232或者485通訊接口,接線定義如下:
IP Modem DB9頭定義: PLC DB9頭定義:

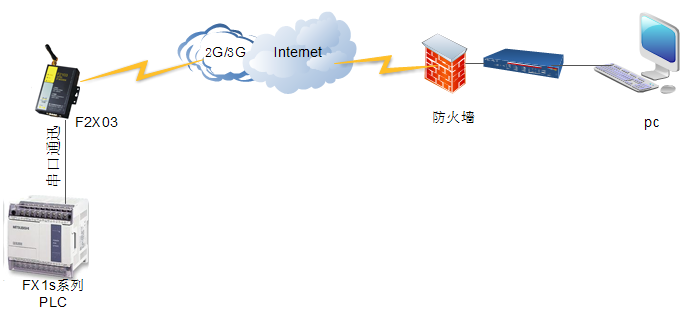

- 廈門四信F2603,主要負責傳輸功能,通過TCP Clinet與TCP Server建立TCP連接實現雙向數據的收發。具體網絡拓撲圖如下:
3、服務端
服務端需要具備一個公網IP和映射給內部需要監控數據的IP上和DTU一致的端口,運行四信TCP2COM軟件監聽相應的端口,并虛擬一個串口出來,預填好相應的通道信息,服務端編程軟件只需要讀取該虛擬的串口即可(TCP2COM軟件詳細設置參考四信TCP2COM軟件使用說明)。整體應用相當于將串口線中間一部分替換成網絡通信,最終編程軟件依然是讀串口數據。
二、DTU相關參數配置:
(1)、DTU參數配置

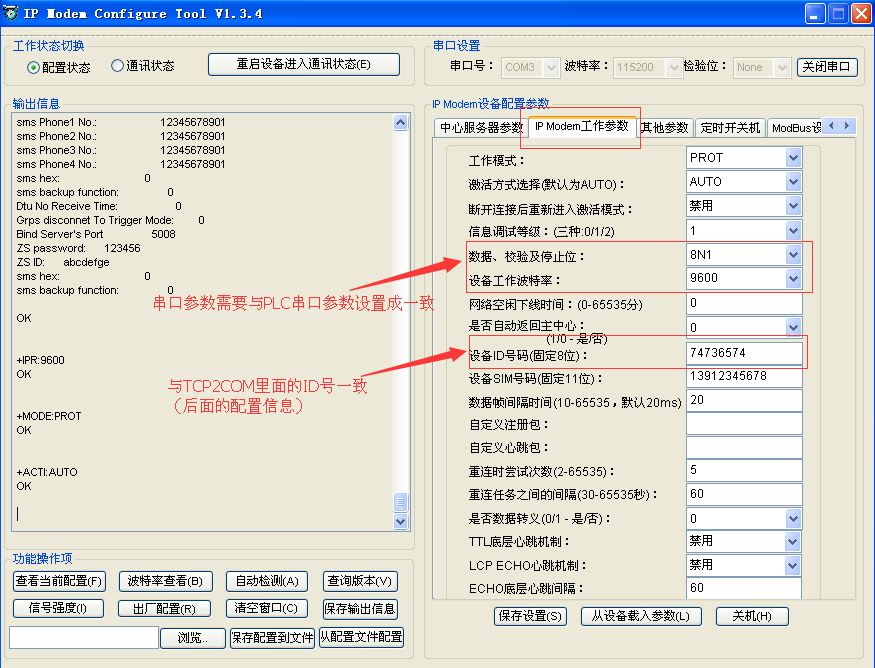

先將IP MODEM 模塊斷電,再打開“IP Modem Configue” 軟件,然后再將IP MODEM上電,進入配置狀態,進行服務器端IP地址和端口映射,如下圖:
IP Modem工作參數設置:
- TCP2COM參數設置
1、虛擬串口:

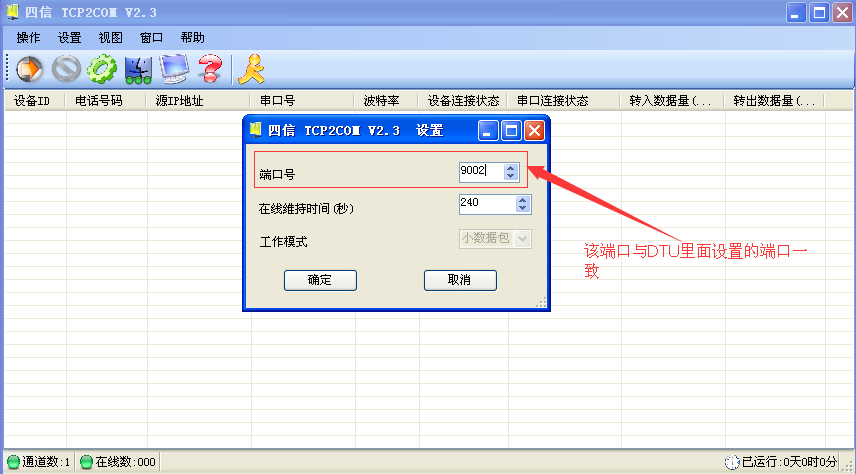

2、監聽端口設置:

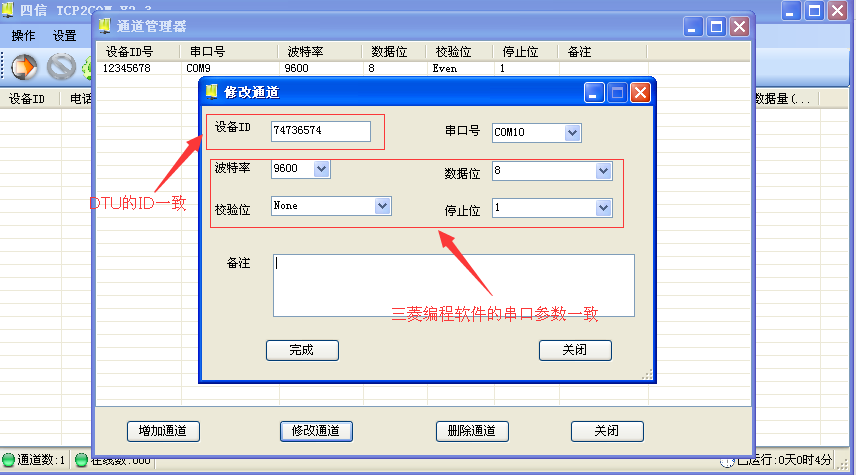

3、串口參數設置

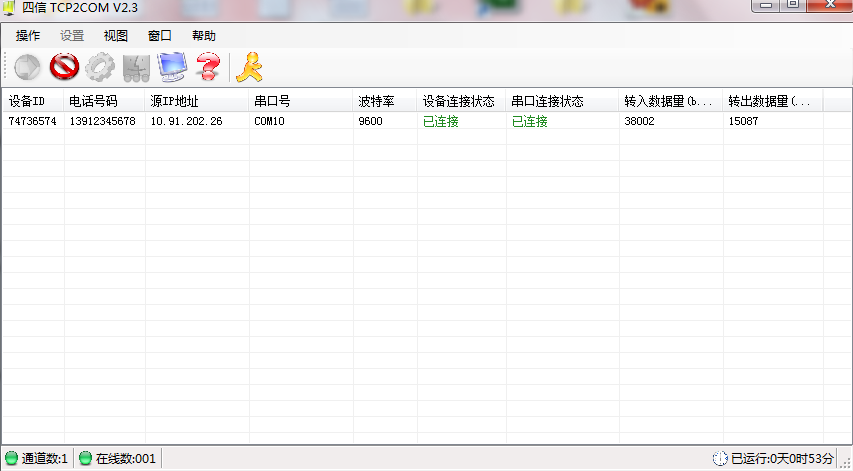

- 啟動服務,DTU連接上TCP2COM后可以看到設備在線,如下:
實際通信過程中因為通過運營商的無線網絡傳輸數據,通信過程中根據實際網絡情況會有幾十毫秒至2秒左右的延遲,所以編程軟件通信時間檢查建議設置在30以上

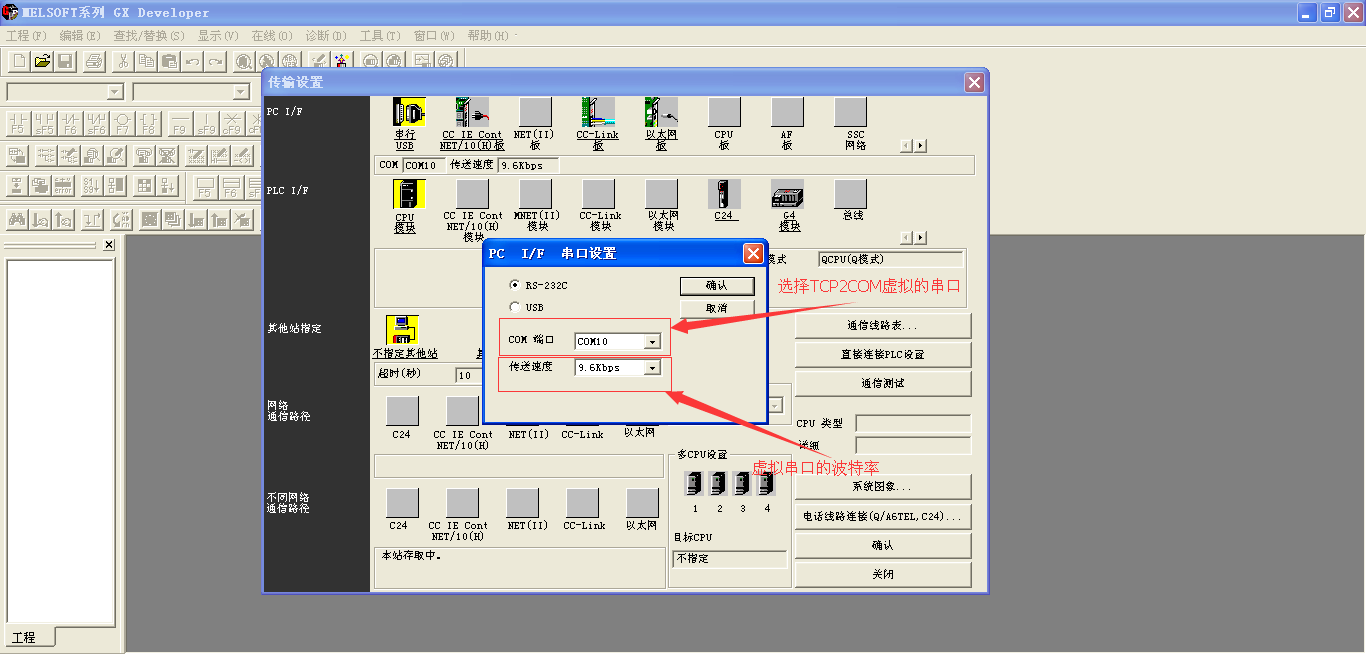

- 軟件串口參數設置:

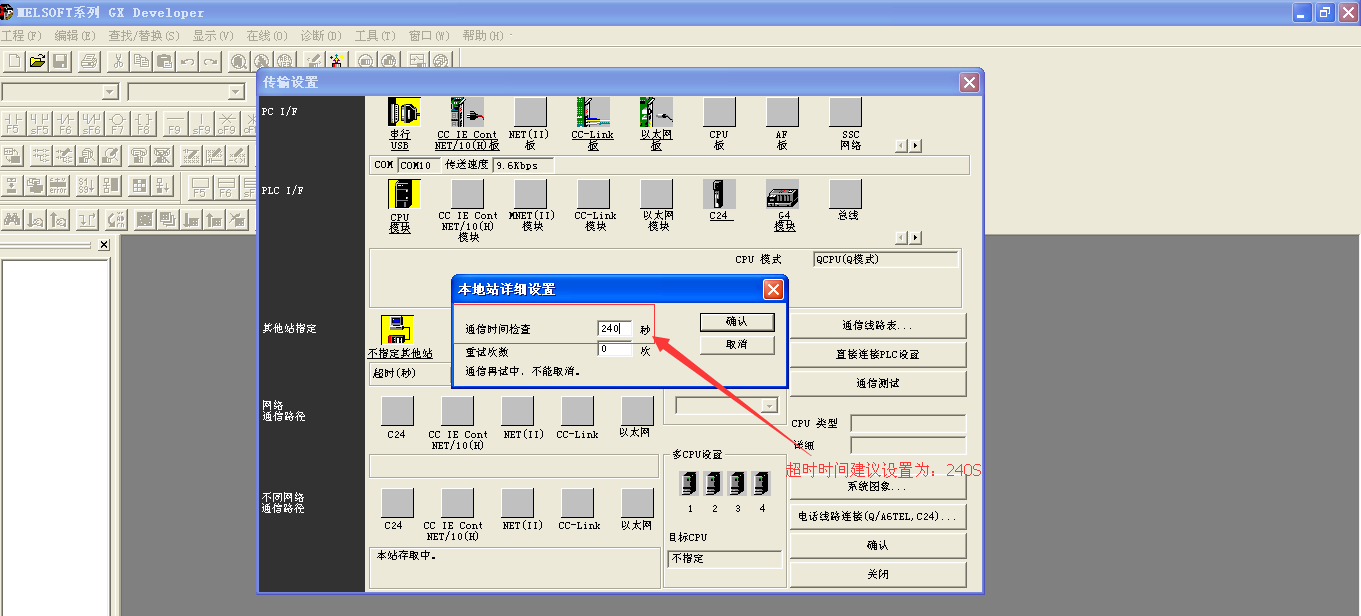

- 通信超時設置:
四、通信測試(主要是下載或者下載程序)

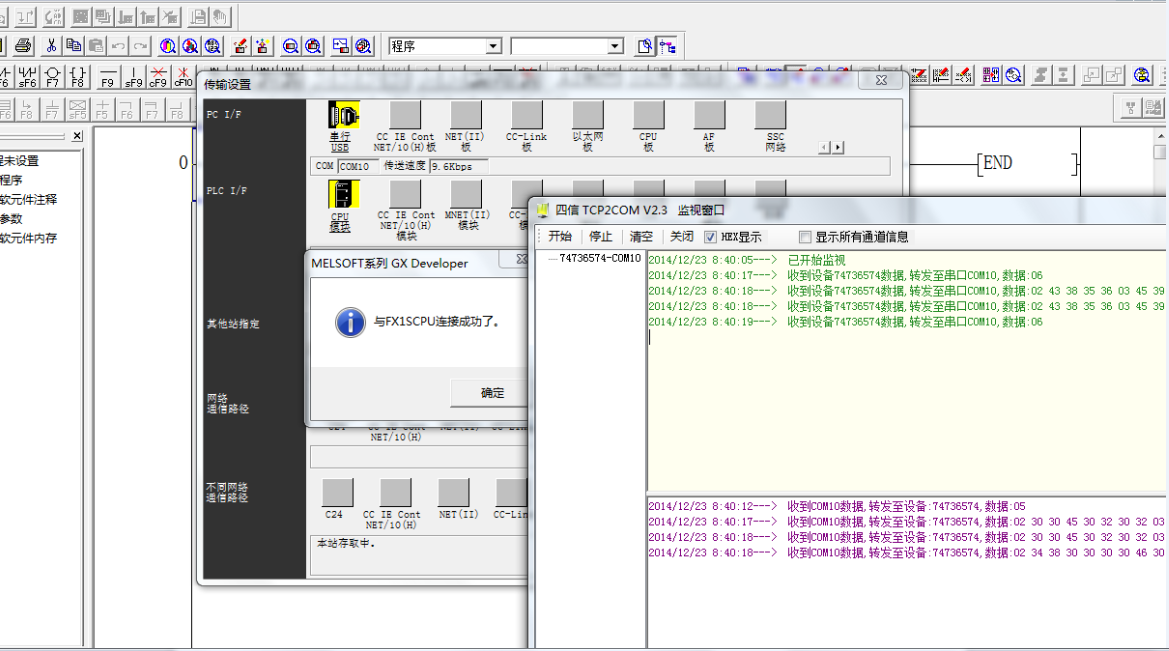

(1)通訊測試:
(2)編程軟件與PLC上下載程序測試:

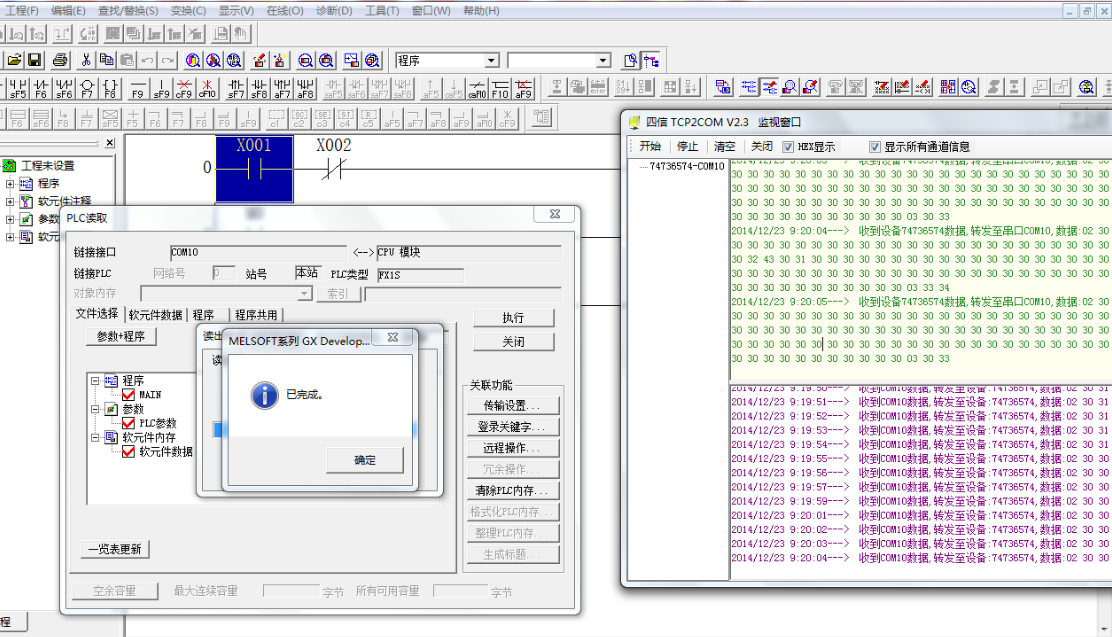

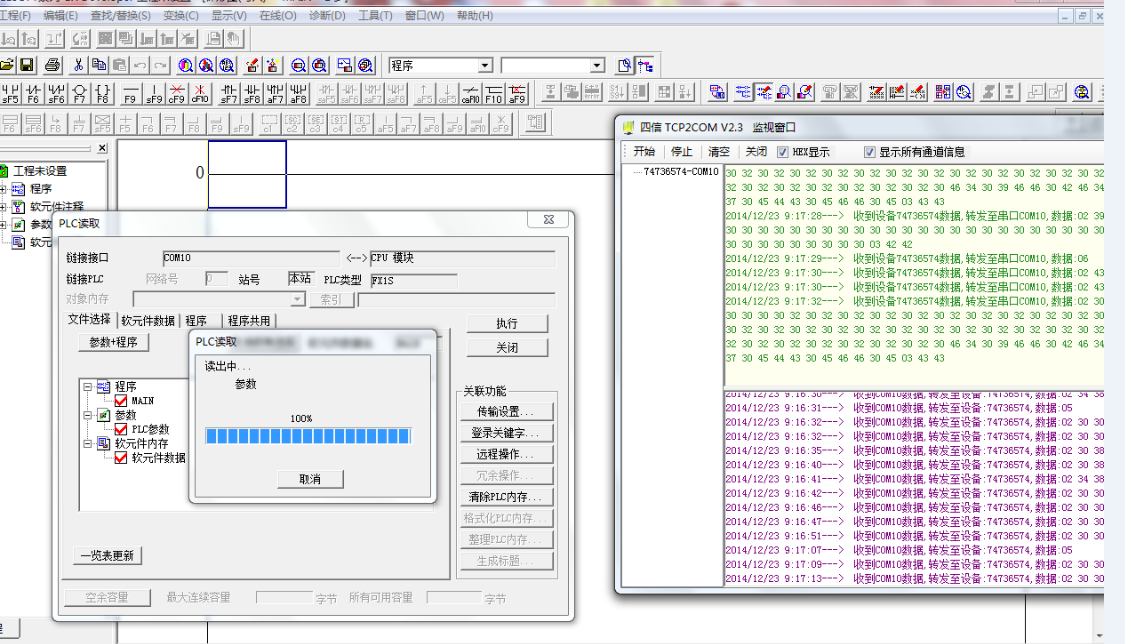

①、上載PLC程序:

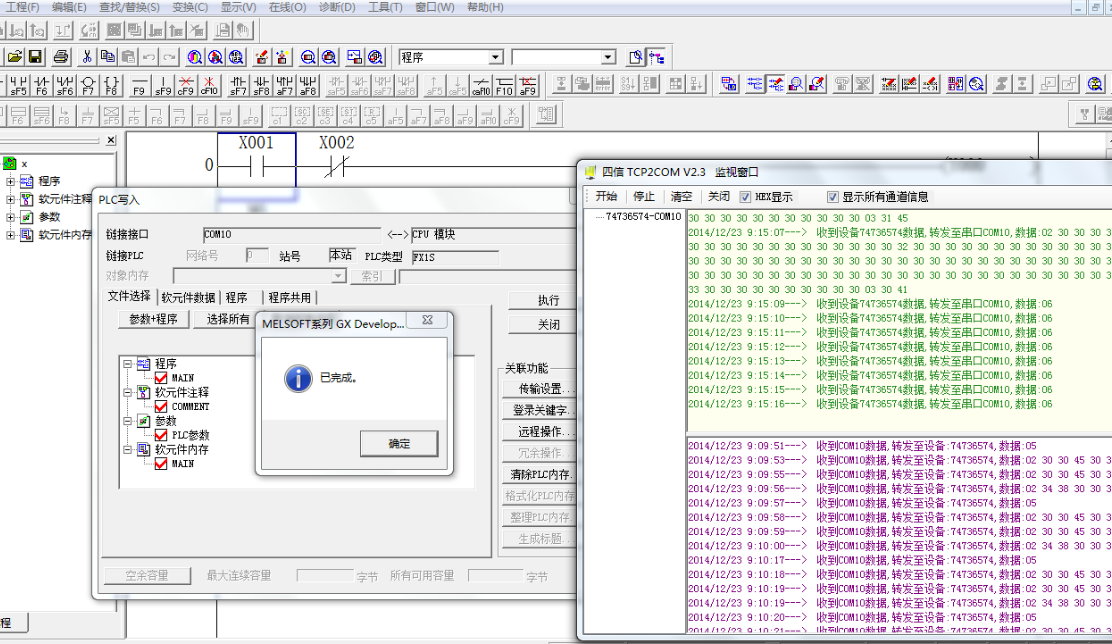

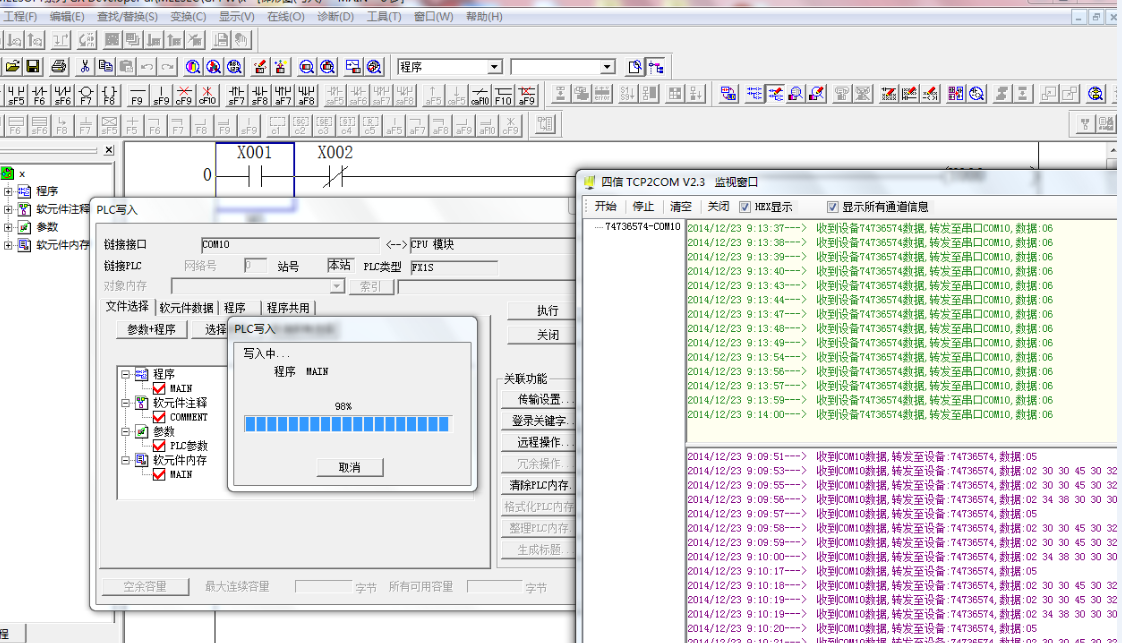

②、下載PLC程序:

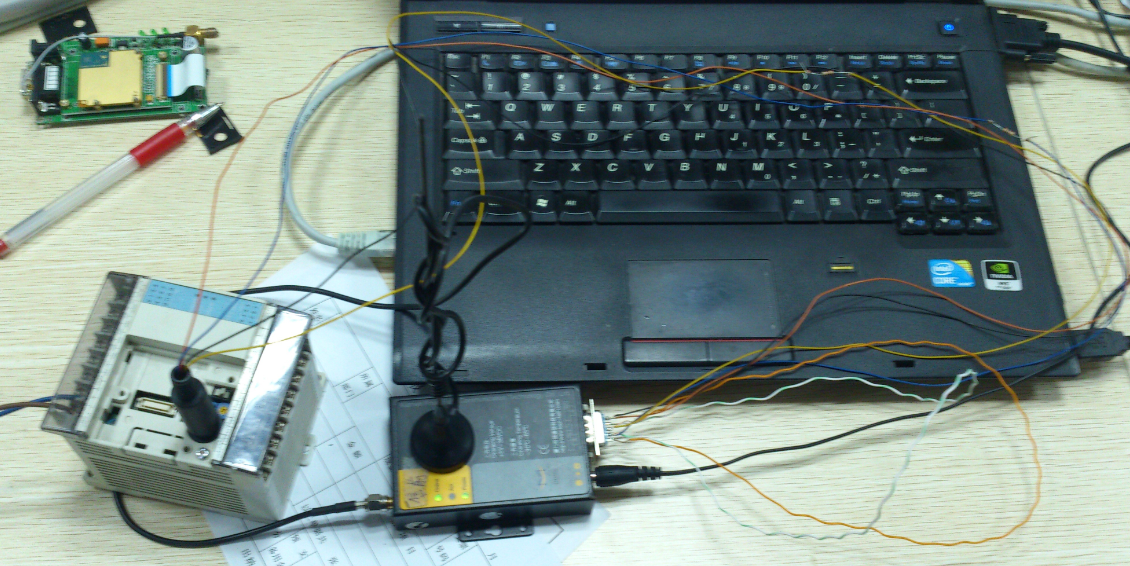

3、實際接線圖:
