一、應用背景
近年來，隨著國家“節能減排”、“開發利用可再生能源”等號召的提出，以及一系列相關政策和法規的出臺，太陽能在國內得到了越來越廣泛的應用。太陽能光伏發電系統是由光伏電池方陣并網逆變器組成，不經過蓄電池儲能，通過并網逆變器直接將電能輸入公共電網。在光照充足以及偏遠地區，太陽能電源系統正逐步取代一些傳統的電源設備，成為供電系統首選。
但是隨著規模性的太能電站在國內陸續建設并投入運行，如何實時了解電站的運行狀況，如何滿足上一級系統或電網調度系統的監控需求，成為光伏電站項目必須解決的問題。廈門四信通信工業4G路由器通過與前端通信管理機和網絡攝像頭采用無線4G組網方式，組成無線監控系統，成功地實現了對發電站狀態的實時遠程監控，減少了人為運維成本。

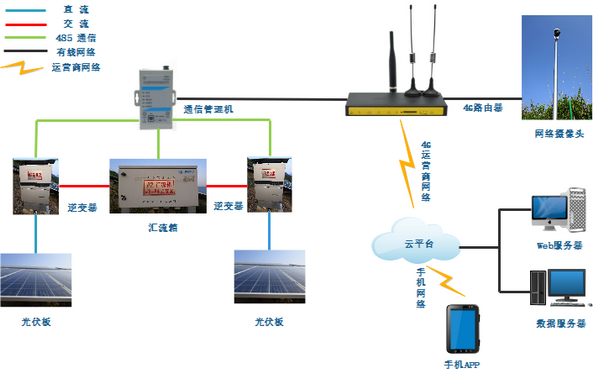

二、系統拓撲圖
三、系統組成
無線遠程監控系統對現場光伏發電站進行實時的監測和控制，實現了對光伏發電站的遠程在線監測、日發電量統計、站點工作狀態確認和控制其高效節能運行。無線遠程監控系統由UPS電源、通信管理機、網絡攝像頭、四信4G路由器、手機客戶端(APP)和服務器等主要部分組成。
UPS電源主要為現場設備提供不間斷電源，保證了設備時刻穩定地運行。
通信管理機主要用于采集光伏逆變器和匯流箱的狀態信息，通過485通信和網口之間進行數據轉換，匯總光伏發電站逆變器和匯流箱數據。
網絡攝像頭主要實現對當前發電站的整體狀態和周邊情況進行實時監控。

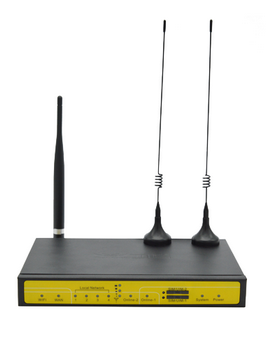

四信4G路由器主要為通信管理機和網絡攝像頭提供4G無線網絡，將現場數據實時傳輸到服務器。
手機客戶端通過APP訪問云平臺，可隨時隨地了解發電站的狀態信息。
服務器端接受并解析發電站傳回的數據，時刻檢測發電站狀態和告警信息，便于進行遠程控制和突發情況的應對。

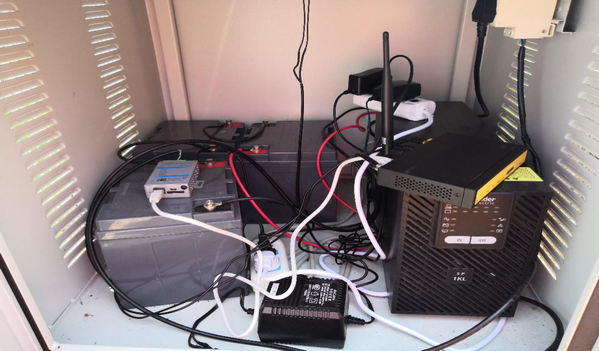

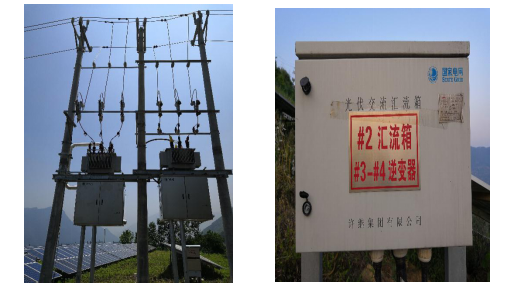

四、應用圖片
五、系統優勢
無線遠程監控系統提高了光伏發電站設備的資源利用率和生產力水平，有效提高了設備運行安全性、任務可靠性以及減少了系統全壽命周期費用，有利于預防光伏發電設備惡性事故發生、避免人身傷亡及巨大經濟損失。
無線遠程監控系統有效的幫助了客戶實時掌握電站運行狀況，大幅降低故障響應時間。系統對實時數據的記錄支撐了故障溯源分析，有效減少人工經驗判斷的誤差，提高運維檢修效率。實現了設備生命周期管理，及時排除安全隱患，保障發電工作的穩定進行，同時也提高了經濟收益。
關鍵字： 4G工業路由器 光伏發電無線遠程監控 光伏遠程監控系統
