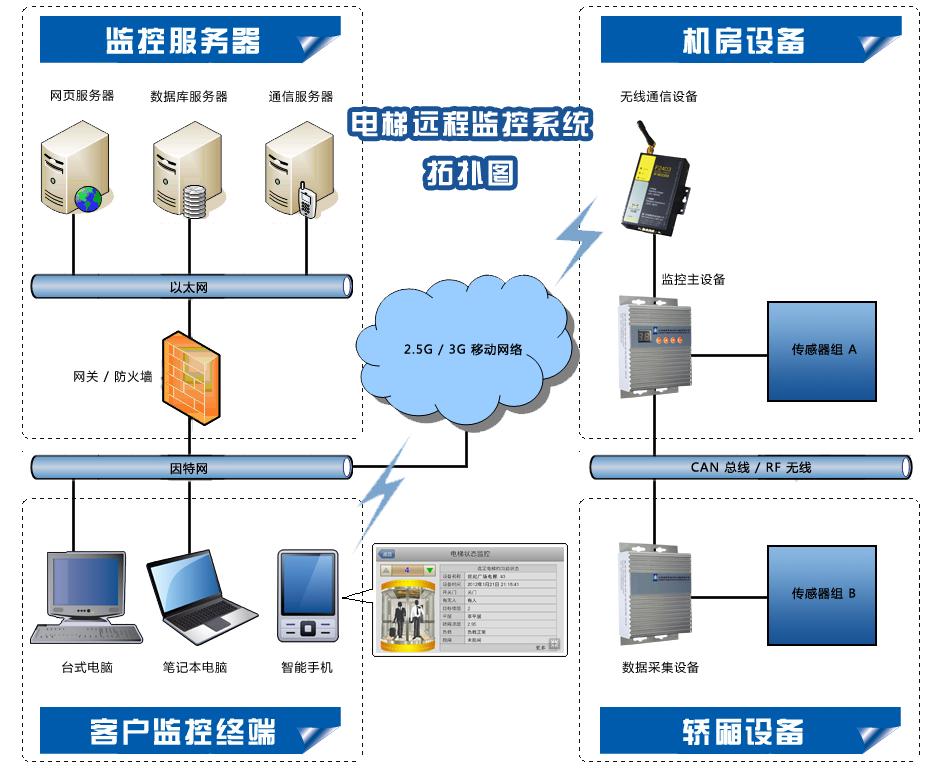

1、系統簡介
? 本系統可以在檢測中心內接收到現場隨時發回的電梯運行信息，掌握每一臺電梯的運行情況，通過24時不間斷的實時監控，幫助企業第一時間發現故障，第一時間排除故障。還可以實現電梯狀態遠程監控、及時報警救援和維保、檢驗等工作的信息化管理，根據相應的數據通過故障診斷專家系統對電梯的故障隱患進行分析和監測，給電梯的安全運行提供了保障，給電梯管理帶來了極大的方便，從根本上改變了診斷人員忙于奔波的被動局面。本系統的應用不僅解決了場專業人員相對較少的問題，還有利于廠家更準確更有效地得到電梯現場運行的第一手資料，充實理論研究。因而電梯遠程監控系統有著明顯的社會效益和經濟效益。
? 本套系統適用于質監局、電梯生產廠商、電梯控制系統廠商、電梯維保單位、物流公司等各類相關單位。
2 功能介紹
2.1 故障報警、預警類
? 電梯故障及事故自動報警（含短信報警）
采用DTU移動網絡和無線數據傳輸技術，能24小時全天不間斷地對網絡中的電梯進行監測并實時采集電梯樓層、門狀態、運行方向、速度等狀態信息，遠程監控電梯是否正常運行，可實時監控一部或多部電梯的運行狀態。電梯故障關人時，自動播報提示語音，安撫乘客并告之注意事項：請乘客務必保持冷靜，嚴禁自行扒門，以免導致更嚴重的故障發生。系統自動發送短信到用戶預設的手機(最多可配置3個接收號碼)，引起各相關方的關注，救援人員在接到短信后，15分鐘到半個小時之內到達現場，確保第一時間解救乘客。

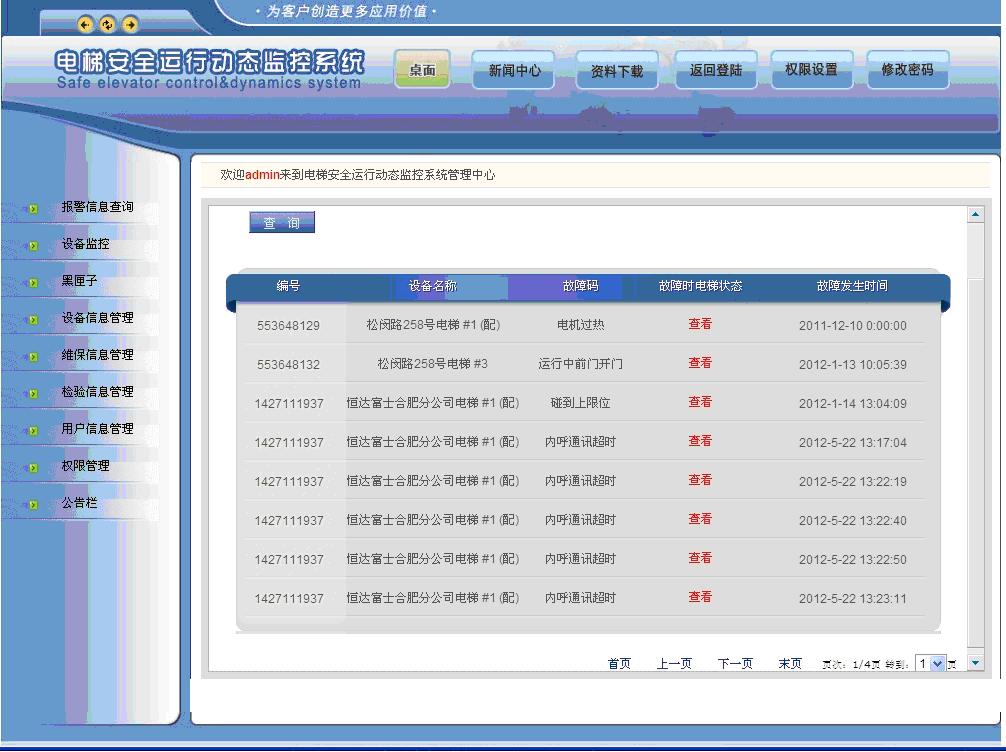

? 報警、預警信息查詢
包括報警信息、預警信息及設備地理位置地圖顯示的功能。
其中預警信息功能通過對實時數據的統計分析提示用戶可能到來的故障以及現存的非緊要故障及異常事件，用戶可據此進行相應處理以及更換即將到期的電梯部件。
在故障發生時通過短信通知相關人員。
? 黑匣子
類似飛機上的黑匣子，記錄電梯發生故障時轎廂及控制系統的各種狀態和故障，如轎廂當前樓層、運行方向、是否超載等信息。可用于故障原因分析包括報警信息、預警信息
2.2 實時狀態查詢類
? 電梯當前狀態監控
可實時監控電梯的當前狀態并以文字結合圖示的方式顯示，當前樓層、目標樓層、上下行方向、有無人、梯速、負載狀況等信息。
2.3 數據管理類
? 設備信息管理
用于設備信息的錄入、修改及查詢，如電梯品牌型號、安裝地點、救援人員聯系方式（目前最多可保存3個），當系統接收到報警信號時，會第一時間以短信的形式通知救援人員，以確保故障電梯中被關人員的安全。
? 維保信息管理
用于維保人員維保工作記錄的查詢。（如，某臺電梯是哪個維保單位維護的，維護項目、維保內容、維保時間等都可以輸入與查詢。）
? 檢驗信息管理
用于檢驗信息的錄入和檢驗計劃的管理。
? 用戶信息管理
用于系統用戶的添加刪除和權限分配。（用戶可以添加刪除帳戶，進行密碼設置等權限管理。）
2.4 其它
? 語音功能
語音功能需搭配配套的語音報站器使用。
其功能包括語音報站、到站鐘、語音安撫、播放禮貌用語以及廣告播放。
3 系統特點
? 通用性：系統通用，可為不同廠家不同品牌的電梯實行運行監測
? 穩定性：穩定可靠，24小時全天候運行，無需人員值守
? 安全性：作為獨立的檢測設備，與電梯控制系統物理隔離或光耦隔離，以保證電梯原有系統的安全
? 實時性：故障報警信息實時傳遞到相關維護、救援人員，確保故障電梯中被關人員及時得到救（當系統接收到故障報警信息時，會第一時間把信息傳遞到相關維護、救援人員，以確保故障電梯中被關人員及時得到救助。）

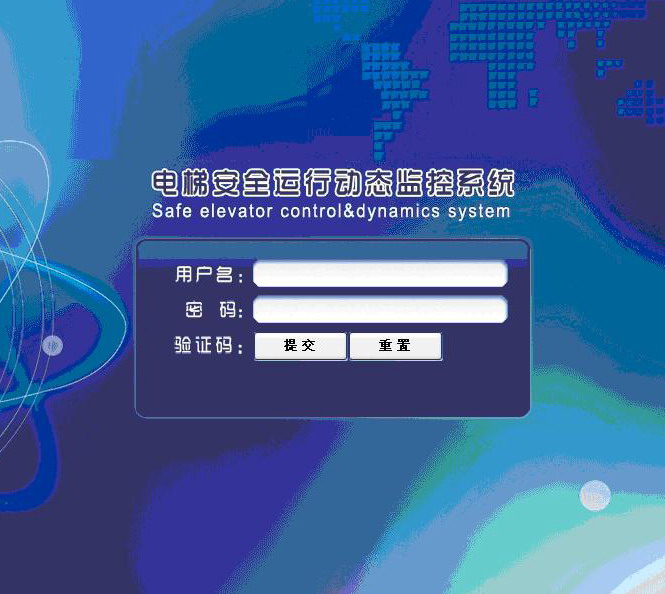

? 易用性：基于B/S架構，客戶端無需安裝軟件也無需升級維護，直接使用網頁瀏覽器登錄管理界面操作，使用方便、人性化
? 可溯性：電梯發生故障及事故后，可讀取電梯發生故障前的運行狀態，為電梯故障的分析提供客觀準確的數據（可追溯查詢電梯發生故障的時間，故障時電梯狀態等.）
? 靈活性：可選擇移動GPRS，聯通沃3G，電信天翼3G等多種不同的移動網絡（由于計算機和智能手機等不同客戶端設備屏幕大小及操作習慣的不同，本系統內設置了桌面版和移動版兩套客戶端操作界面，系統智能判斷用戶訪問時所用的的客戶端設備類型并打開合適版本的客戶端操作界面，便于客戶靈活使用）

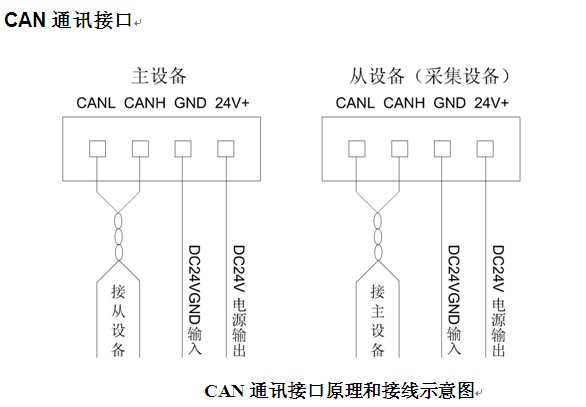

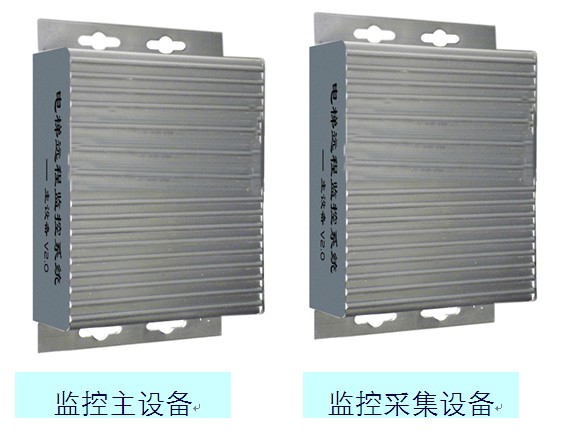

? 監控主設備和監控從設備（采集設備）通過CAN總線連接。CAN總線通訊的可靠性與通訊線及布線有直接關系。要求井道和隨行的電纜的CAN通訊線必須使用雙絞屏蔽線。雙絞線能有效抑制長導線的差模干擾，屏蔽線能有效屏蔽電梯運行時產生的電磁干擾。CAN通訊接口原理及接線示意圖如圖所示。
工作環環境和工作條件
? 整機供電：AC220±15%
? 板卡供電：DC24V±0.5/2A
? 使用環境溫度：0℃~50℃
? 使用環境濕度：55%~75% RH(相對濕度)
? 無線信號強度：GPRS模塊檢測信號強度值 ≧ 20dB
9 系統參數及技術支持

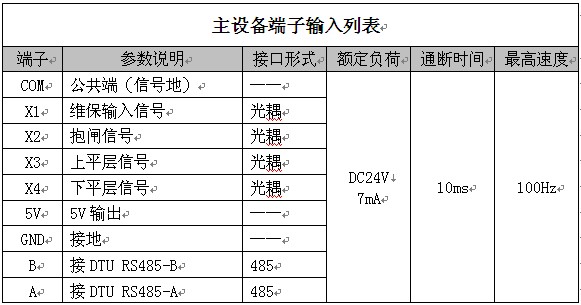

? 整采集通道數：開關量8路
? 報警輸出方式：終端GPRS、短信、電話
? 實時數據響應速度：≤1.5秒
? 測平層精度：±3cm
? 測電梯運行速度精度：±5cm/S
? 報警電話號碼設置：3組
? 系統平均無故障運行時間：≥100000小時
10 系統的運行環境
10.1 服務器軟件平臺
? 服務器軟件平臺
? 操作系統：Windows Server 2003 企業版
? 網頁服務器：IIS 6.0
? 數據庫服務器：SQL Server 2000
? 服務端腳本支持：ASP.NET 2.0
10.2 服務器硬件配置
? CPU：Intel 至強四核 3430
? 內存：8GB DDR3 RDIMM
? 硬盤：SAS 500GB x 3
? 磁盤陣列：RAID 5
? 光驅：DVD光驅
10.3 客戶端運行環境
? 客戶端設備：支持個人電腦/上網本/智能手機（如：iPhone、小米、魅族、HTC…）/掌上電腦（如：iPad）等
? 操作系統：Windows 2000 / Windows XP / Vista / Win 7 /Mac OS/Linux等
? 客戶端軟件：支持IE / Firefox / Google Chrome / Opera Mobile等各類桌面或移動瀏覽器，或專用客戶端軟件
