       我國輸電線路成網絡狀結構分布，分支多，且多數地區地形復雜，線路故障率很高，傳統的故障查找方式沒有實現故障信息實時上傳功能，不具備故障自動定位功能，一旦線路出現故障，需要人工沿線查找，仍然增加了故障查找難度和時間。而利用簡單、成本低廉的GPRS通信技術將故障指示器所采集到的故障信息上傳到自動化主站系統，從而實現故障區段的自動定位是十分必要的。

       廈門四信GPRS無線通信代替了傳統的有線通信方式，通過標準的接口將現場的故障指示器傳送過來的數據傳送到監控中心，從而對故障做出及時、快速、準確的處理，增強供電可靠性，提高用戶的滿意度。

 項目分析

1，系統組成

      輸電線路故障監測系統由三部分組成：掛裝于線路上的電纜型故障指示器及光纖數據采集器（ODU）、四信通信終端F2114、調度中心系統。

1.1、電纜型故障指示器、光纖數據采集器


       電纜型故障指示器三大功能：短路故障檢測、測溫故障檢測、負荷電流檢測。當配電線路發生相間短路故障或者溫度過高時，故障指示器給出就地閃燈指示，同時通過光纖上傳故障信號至通信終端。


　　光纖數據采集器可以連接多路故障指示器，把故障指示器上傳的故障信息傳送到通信終端。

1.2、通訊終端及通訊平臺

        廈門四信通信有限公司的基于GPRS無線網絡的IP  MODEM  F2114，它具有體積小、功耗低、配置使用簡單、即插即用。支持標準232/485接口，支持主備數據通道、并行多數據通道、實時在線和按需在線多種工作方式、并且支持APN網絡接入等功能不僅可以保障數據安全可靠，還能讓客戶根據需傳輸節省資費。

1.3、調度中心系統

       調度中心系統包括各種服務器及系統軟件，主要負責對故障上報數據的分析和管理，并對系統分析結果進行判斷和對監測點下發各控制指令。

　　　
2，系統架構流程

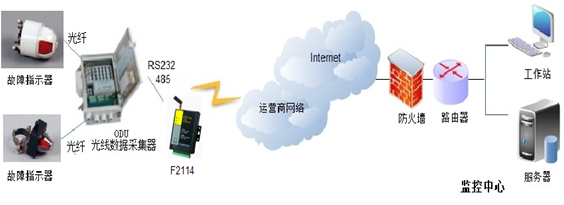

       安裝具有測溫功能的故障指示器，將其采集的電流信號、電纜出現溫度和故障信號就地數字化，通過短距離光纖傳輸至光纖數據采集器（ODU），然后利用四信DTU的GPRS網絡實時傳輸數據，數據通過無線方式經過移動運營商GPRS網絡傳輸到電力監測部門后臺監控中心的管理平臺上。相反，當監控中心的管理平臺下發控制指令時，數據通過Internet和GPRS網絡發送到遠程GPRS終端。遠程GPRS終端將接收的數據最終傳送到故障指示器中。如下圖:


3，系統特點

       系統運用智能型故障指示器配合四信GPRS通信終端來預警潛在的一次設備故障，實時在線監測負荷電流、電纜出線溫度、相間短路和單相接地故障、開關狀態及電纜一次設備運行工況；利用智能型故障指示器檢測線路故障、負荷電流和電纜溫度。

       適用范圍：適用于電纜系統電纜分支箱、環網柜、開閉所、配電房等設備進出線處，在實現對電纜線路的故障狀態監控外，還需要監控負荷電流大小、電纜出線溫度、開關狀態、氣體壓力及門禁告警信息等。可以滿足配電自動化系統的基本監測需求。
