系統組成：
前端智能表：包括水表、電表、燃氣表等，并且具有數據采集、存儲、接收指令和發送數據的功能。可對計量對象進行計量、存儲數據和接收中心節點發送的指令并按照指令的要求完成相應的動作。
數據集中收發器：在每個樓層都安裝數據集中收發器，它是遠程抄表系統中關鍵的一環。它完成數據上傳下送的中繼作用，可將中心節點發出的命令轉發給終端智能表、接收終端智能表返回的數據并轉發給中心節點，具有轉發的功能。
遠端數據接收處理中心：該中心具有建立、協調、配置整個網絡的功能。可設置定期向終端智能表發送數據采集請求、接收數據、存儲數據，并負責將數據集中收發器發送過來的數據進行處理和顯示，其功能更像一個控制平臺，通過它可以及時了解到用戶用電、用水等情況。

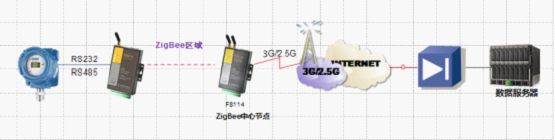

網絡拓撲圖如下：
本系統中采用四信ZigBee終端---F8914 ZigBee IP MODEM，應用在數據集中收發器中，通過節點分布構建Zigbee網絡，內部中心節點往分節點發送主要用廣播方式，分節點往中心節點發送是指定地址方 式。遠端數據接收處理中心的服務器下發數據經過GPRS到達四信F8114設備，F8114收到上位機下發的采集指令通過ZIGBEE網絡發送到 F8914，F8914收到采集指令后，把指令從串口輸出達到儀表的單片機，單片機在收到采集指令后讀取儀表的數據，返回到數據中心。
四信產品鏈接：
F8914 ZigBee終端是一種物聯網無線數據終端，利用ZigBee網絡為用戶提供無線數據傳輸功能。該產品采用高性能的工業級ZigBee方案，以嵌入式實時 操作系統為軟件支撐平臺，同時提供RS232和RS485（或RS422）接口，可直接連接串口設備，實現數據透明傳輸功能；低功耗設計，最低功耗小于 1mA；提供3路I/O，可實現數字量輸入輸出、脈沖輸出、模擬量輸入、脈沖計數等功能。
F8114 ZigBee+GPRS IP MODEM是一種物聯網無線數據終端，利用公用GPRS和ZigBee網絡為用戶提供無線數據傳輸功能。
