LoRa模塊塊引腳定義

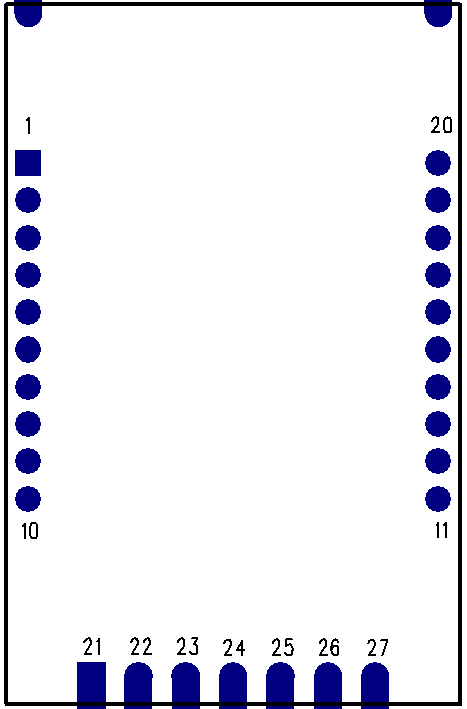

LoRa模塊引腳定義圖
LoRa模塊塊引腳定義


模塊接口定義詳細信息

序號 定義 輸入/輸出 描述
1 VCC N/A Power Supply
2      TX Output UART Data Out
3 RX Input UART Data In
4 D6 Either GPIO
5 RST Input Module Reset
6 D7 Either GPIO
7 D8 Either GPIO
8 D9 Either GPIO
9 WKUP Either GPIO
10 GND N/A Ground
11 D3 Either GPIO/ADC
12 D12 Either GPIO
13 D13 Either GPIO
14 D10 Either GPIO
15 D2 Either GPIO
16 D11 Either GPIO
17 JIMS_SWDIO Either Debug Data
18 JTCK_SWCLK Input Debug Clock
19 D4 Either GPIO/ADC
20 D5 Either GPIO/ADC
21 D13 Either GPIO
22 D12 Either GPIO
23 RX Input UART Data In
24 TX Output UART Data Out
25 D3 Either GPIO/ADC
26 VCC N/A Power Supply
27 GND N/A Ground

注意： 信號輸入/輸出是相對于LoRa模塊來說。
