| 硬件系統 | |
| 項 目 | 內 容 |
| CPU | 工業級16/32位通信處理器 |
| FLASH | 1MB（可擴展） |
| SRAM | 512KB（可擴展） |
| 接口類型 | |
| 項 目 | 內 容 |
| 串口 |
1個RS232和1個RS485（或RS422）接口，內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、1.5、2位 校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗 串口速率：110~230400bits/s |
| 指示燈 | 具有電源、通信、在線及ZigBee指示燈 |

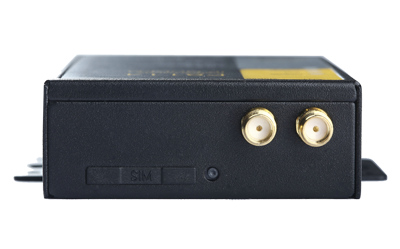

| 天線接口 | 蜂窩：標準SMA陰頭天線接口，特性阻抗50歐 ZigBee：標準SMA陰頭天線接口，特性阻抗50歐 |
| SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
| 電源接口 | 端子接口，內置電源反相保護和過壓保護 |
| 供電 | |
| 項 目 | 內 容 |
| 標準電源 | DC 12V/0.5A |
| 供電范圍 | DC 5~35V |
| 功耗 | |
| 項 目 | 內 容 |
| 通信狀態 | 50-80mA@12VDC；115-150mA@5VDC |
| 待機狀態 | 20mA@12VDC；35mA@5VDC |
| 休眠狀態 | 8mA@12VDC；18mA@5VDC |
| 定時關機狀態 | 0.6mA@12VDC；1mA@5VDC |
| 物理特性 | |
| 項 目 | 內 容 |
| 外殼 | 金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用 |
| 外形尺寸 | 91x58.5x22 mm (不包括天線和安裝件) |
| 重量 | 205g |
| 其它參數 | |
| 項 目 | 內 容 |
| 工作溫度 | -25~+65ºC（-13~+149℉） |
| 擴展工作溫度 | -30~+75ºC（-22~+167℉） |
| 儲存溫度 | -40~+85ºC（-40~+185℉） |
| 相對濕度 | 95%(無凝結) |
